SWC-WH Utan Flexsvetstyp Universalkoppling

SWC-WH Utan Flexsvetstyp Universalkoppling

Raydafons SWC-WH utan Flex Welding Type Universal Coupling, icke-elastiska svetsade universalkopplingar använder svetsade anslutningar för att säkerställa tillförlitlig överföring, vilket gör dem till ett pålitligt val för högbelastningsapplikationer som metallurgisk och gruvutrustning. Vi är en tillverkare av fysiska kopplingar i Kina. Som en pålitlig tillverkare erbjuder vi en stabil leverans och kan skräddarsy detaljer efter din utrustnings specifikationer. För prisinformation, vänligen kontakta oss direkt.
Svetsad ok · Inget flexelement · OEM redo

SWC-WH Utan Flexsvetstyp Universalkoppling förKraftiga drivaxlar

En styv kardankoppling av svetstyp byggd för valsverk, kranar, gruvdrift och metallurgiska enheter. Svetsad ok tar bort lossning av skruvförband. Precisionsnålslager håller friktionen låg. Borrning 100–550 mm, vridmoment upp till 710 kN·m, 35CrMo legerat stål, ISO 9001-produktion i Ningbo, Kina.

Borra100 – 550 mm
Nominellt vridmoment1,25 – 710 kN·m
Vikvinkel15° – 25°
Material35CrMo stål
MOQ1 Styck
Ledtid15 – 30 dagar

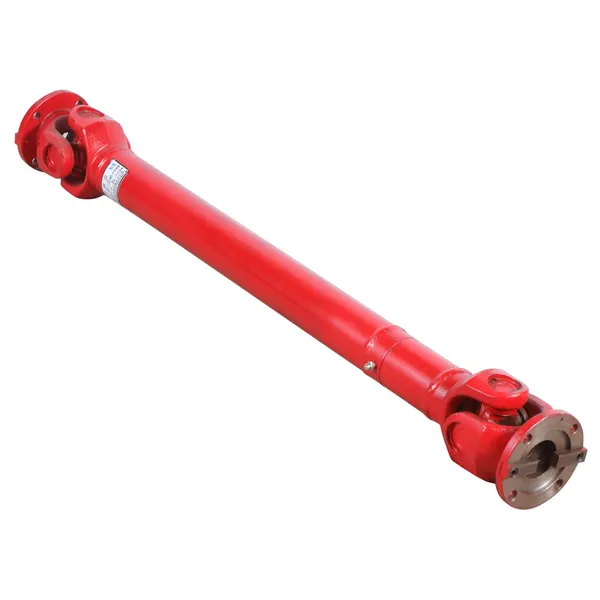

SWC-WH without flex welding type universal coupling welded yoke product photo

01Vad är en SWC-WH utan universalkoppling av flexibel svetstyp?

SWC-WH är enstyv kardankopplingsom överför vridmoment genom ett svetsat ok och ett centralt kors som löper på precisionsnållager. Till skillnad från kopplingar av flextyp innehåller deninget elastiskt element, så det finns inget gummi, inget fjäderpaket och ingen kompenserande flexdel att slita ut. Det gör det till det föredragna valet när drivningen kräverhögt vridmoment, hög stöttålighet och lång livslängdsnarare än vriddämpning.

Det svetsade oket är nyckelskillnaden från konstruktioner med bultade ok. Under kontinuerliga vibrationer kan bultförband lossna, vilket orsakar nötning, glapp och eventuellt fel. Svetsning tar bort det felläget helt. För köpare inköpuniversalkopplingar för industriella drivaxlar, detta leder till färre underhållsstopp och lägre totala ägandekostnader över kopplingens livslängd.

Om din applikation behöver vridkompatibilitet istället för styvhet, jämför den medSWC-BH standard flexsvetstypeller det långa spannetSWC-CH lång flexsvetstyp, som lägger till ett flexibelt element mellan de två oken.

02SWC-WH Tekniska specifikationer: Borrning, vridmoment och felinställningsområde

Tabellen nedan listar alla standardstorlekar i SWC-WH-serien. Använd den för att matcha din axeldiameter, erforderligt nominellt vridmoment och tillgänglig installationslängd innan du begär en offert. Anpassade hål, kilspår och längder finns tillgängliga på begäran.

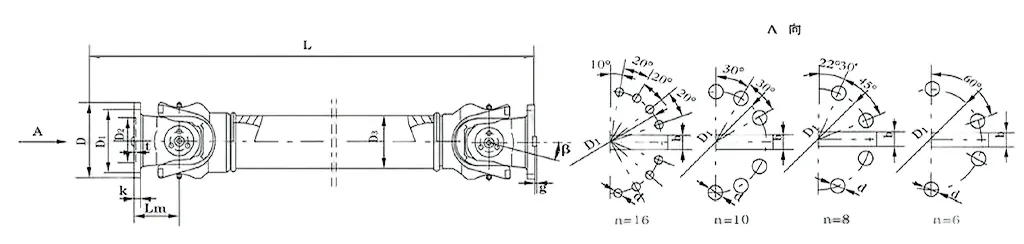

SWC-WH utan flexsvetstyp Universalkoppling — Full storlekstabell
Modell D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Tröghet (kg·m²) Vikt (kg)
Lmin +100 mm Lmin +100 mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Endast vinkel

SWC-WH kompenserar vinkelfel upp till 15°–25°. För axiell rörelse, koppla ihop den med en glidande splineaxel.

Val av vridmoment

Tillämpa en servicefaktor på 1,5–2,5 på nominellt vridmoment beroende på stötnivå och arbetscykel.

Borra Matchning

Standard D1 js11 / D2 H7 hål listade ovan. Anpassade steg eller splines hål finns tillgängliga.

Flänsalternativ

Om din axel använder ett flänsgränssnitt, seSWC-WF flänstypi samma serie.

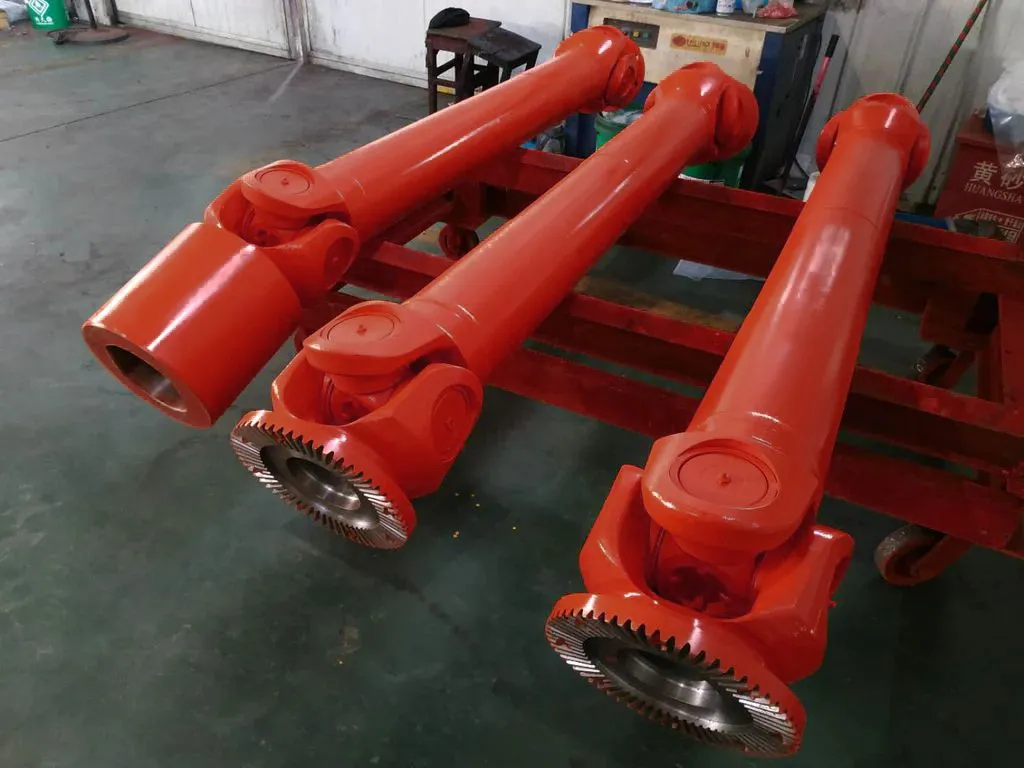

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Varför köpare specificerar svetsade okkopplingar för tunga maskiner

Inköpsingenjörer väljer SWC-WH av tre kommersiella skäl:lägre stilleståndstid, färre bytescykler och lägre totalkostnad per drifttimme.

  • Ingen skruvförbandslossning.Det svetsade oket tar bort det vibrationsavlastande felläget som förkortar livslängden för bultade okkopplingar i valsverk och krossar.
  • Hög vridmomentdensitet.Upp till 710 kN·m nominellt vridmoment i ett kompakt hölje, som täcker de flesta tunga drivaxeluppgifter.
  • Precisionsnållager.Låg friktion, hög effektivitet och ett långt smörjintervall minskar underhållsarbetet.
  • 35CrMo legerat stål.Värmebehandlad för slitage, utmattning och stöttålighet i gruvdrift, metallurgi och marina miljöer.
  • Bred vinkeltolerans.15°–25° kompensation minskar uppriktningskostnaden under installationen.
  • Användbar design.Utbytbara slitdelar förlänger kopplingens ekonomiska livslängd utöver en enda utbytescykel.

04Där SWC-WH-kopplingar används: Tillämpningar och industrier

SWC-WH specificeras där en stel koppling med högt vridmoment måste överleva kontinuerliga stötar och vibrationer. Typiska installationer inkluderar:

Valsverk av stål Metallurgiska linjer Luftkranar Hamnlyftmaskiner Gruvtransportörer Krossar och borriggar Marin framdrivning Däcksmaskiner Cement- och pappersdrivningar Kraftiga testbänkar Drivkrafter för förnybar energi Kemiska processlinjer

Om din frekvensomriktare också kräver axiell förskjutning eller vridningskompatibilitet, se helauniversellt kopplingsområdeeller alternativetväxelkopplingsserieinnan du specificerar.

05Anpassade SWC-WH-kopplingar: OEM, Private Label och ritningsbaserad produktion

Raydafon är enOEM tillverkare av universella kopplingar, inte ett handelsföretag. Anpassning hanteras i vår egen ISO 9001-anläggning i Ningbo, Kina.

Borra & Keyway

D1 js11, D2 H7 eller anpassad tolerans. Parallellnyckel, spline eller shrink-disc-gränssnitt.

Flänsmönster

Bultcirkel, pilotdiameter och bultantal matchade din matchande flänsritning.

Längd & Balans

Lmin och utökade längder. Dynamiska balansgrader för höghastighetsaxlar.

Beläggning & Märkning

Målning, svartoxid, zinkplätering. Eget namnskylt och märkning.

Skicka en PDF-, DWG-, DXF- eller STEP-ritning med dina axelmått och arbetscykel. Våra ingenjörer returnerar en storleksrekommendation och offert inom 24 timmar.

06Kvalitetskontroll, certifieringar och 12 månaders garanti

Varje SWC-WH-koppling passerar en dokumenterad inspektionsrutt före leverans. Detta är beviset spår utländska köpare förlitar sig på för leverantörens godkännande och inkommande inspektion.

  • ISO 9001 certifierad tillverkningsprocess
  • Inkommande stålverifiering och värmebehandlingsregister
  • Dimensionell kontrollrapport för borrning, kilspår och Lmin
  • Svetsinspektion på okskarven
  • Lagerpassning och rotationstest före packning
  • 12 månaders begränsad garanti mot tillverkningsfel

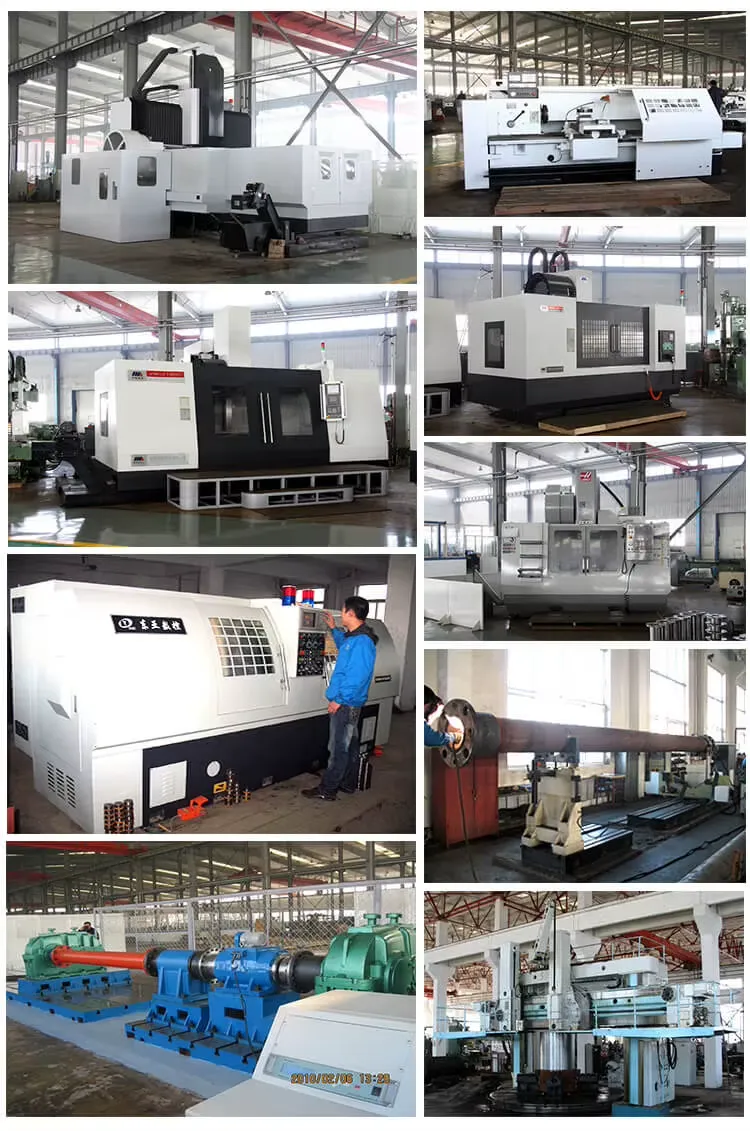

Raydafon universal coupling manufacturing workshop Ningbo China

07Hur man beställer: MOQ, ledtid, packning och frakt

MOQ

1 st för standardstorlekar. Volympris från 50 stycken.

Ledtid

15–30 dagar efter dragbekräftelse och insättning.

Förpackning

Trälåda, VCI rostskyddsfilm, torkmedel, specialpall för stora storlekar.

Frakt

Hav, luft eller express. EXW / FOB / CIF / DDP villkor tillgängliga.

Dokument

CI, PL, CO, blankett A/E, materialcertifikat, dimensionsrapport.

Betalning

T/T, L/C vid sikte och andra villkor är förhandlingsbara för återkommande köpare.

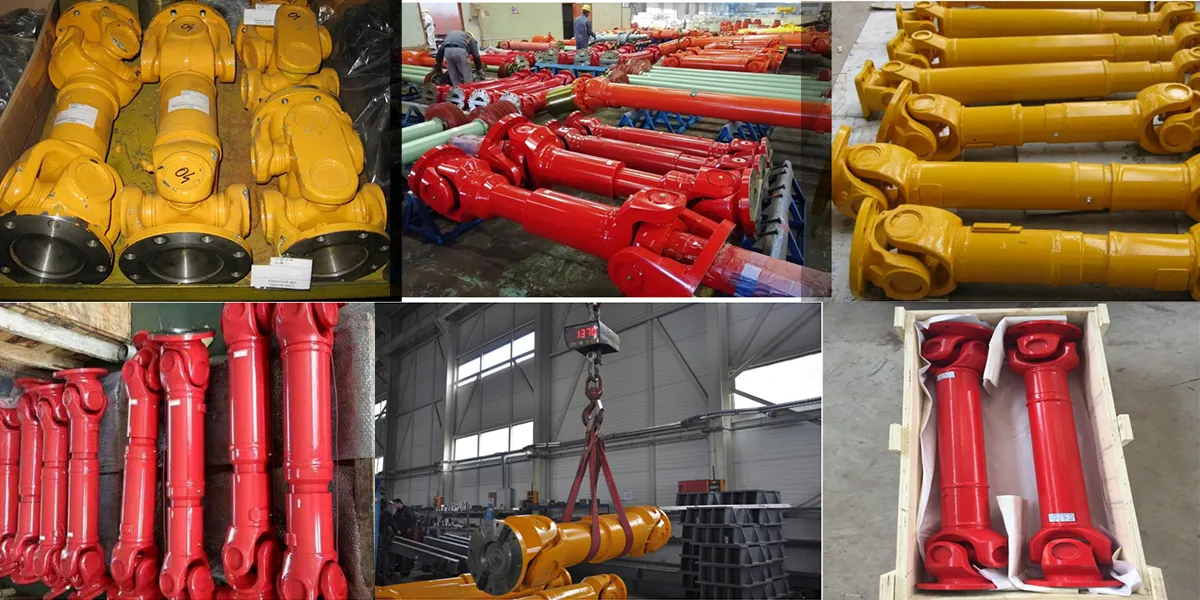

SWC-WH universal coupling inspection and assembly line

08SWC-WH Universalkoppling Köpare Vanliga frågor

Vad betyder "utan flexsvetstyp" på SWC-WH-kopplingen?

Det betyder att kopplingen inte har något elastiskt eller flexibelt element i vridmomentbanan, och oket är sammanfogat genom svetsning snarare än bultning. Detta tar bort bultförbandslossning under vibrationer och ökar strukturens styvhet. Det är det rätta valet för drivningar med högt vridmoment och hög chock där ett flexibelt element inte krävs.

Vad är vridmoment- och hålområdet för SWC-WH-serien?

Gyreringsdiameter 100–550 mm, nominellt vridmoment 1,25–710 kN·m, utmattningsmoment 0,63–355 kN·m, standardhål D1 57–426 mm. Anpassade hål och stegade axlar finns tillgängliga.

Vilket material och vilka lager används?

Ok och flänsar är värmebehandlat 35CrMo legerat stål. Tvärtappen körs på precisionsnållager för att minska friktionen och förlänga livslängden under kontinuerlig industriell drift.

Vad är den maximala snedställningsvinkeln?

Beroende på storlek, 15° till 25° vinkelförskjutning. SWC-WH kompenserar inte axiell förskjutning – koppla ihop den med en glidande spline eller teleskopisk axel om axiell rörelse finns.

Erbjuder ni OEM eller anpassade SWC-WH kopplingar?

Ja. Vi skräddarsyr borrning, kilspår, flänsmönster, längd, balansgrad, ytbehandling och namnskylt. Skicka en PDF-, DWG-, DXF- eller STEP-ritning så lämnar vi offert inom 24 timmar.

Vad är MOQ, ledtid och garanti?

MOQ 1 st för standardstorlekar. Ledtid 15–30 dagar beroende på storlek och anpassning. 12 månaders begränsad garanti mot tillverkningsfel.

Hur väljer jag rätt SWC-WH-storlek för min drivaxel?

Ange nominellt vridmoment, toppvridmoment, hastighet, axeldiametrar, felinställningsvinkel och arbetscykel. Våra ingenjörer kommer att rekommendera storleken med rätt servicefaktor. Du kan också granska helavalguide för universell kopplinginnan du kontaktar oss.

Kan jag få ett prov innan jag lägger en massbeställning?

Ja. Provbeställningar accepteras för standardstorlekar. Provkostnad och frakt anges separat och kan krediteras mot den första bulkordern.
