Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Raydafon Agricultural Drive Systems

Tillverkare av jordbruksväxellådor för jordfräsar, gräsklippare, såmaskiner och foderblandare

Raydafon bygger lantbruksväxellådor för de redskap som faktiskt gör jobbet: rotorfräsar, slagklippare, gräsklippare, gödselspridare, såmaskiner, TMR foderblandare och balpressar. Varje enhet tillverkas i vår egen fabrik, från gjutning av bostäder och skärning av kugghjul till värmebehandling, montering och inkörningsprovning, enligt ett ISO 9001 kvalitetssystem.

Köpare kommer till oss med ett traktorkraftuttag, en redskapsritning, ett trasigt prov på växellådan eller bara ett fungerande skick. Vi bekräftar förhållandet, vridmomentklassen, ingångs-/utgångsgränssnittet och husets orientering och tillverkar sedan mot den specifikationen.

100–2000 N·mUtgående vridmomentområde
540 / 1000 rpmStandard kraftuttagsingång
96%+Överföringseffektivitet
15 dagarExempel ledtid
Produktöversikt

Vad Raydafon tillverkar

Raydafon fokuserar på transmissionssystem för jordbruksredskap. Det aktuella sortimentet omfattar växellådor för gräsklippare, växellådor för slaggräsklippare (sidomonterade växellådor för gräsklippare), växellådor med roterande rorkult, klippare reducerare och dedikerade växellådor för gödsel- och såmaskiner. Varje husform, växelsats och utgångsfläns är designad kring ett specifikt arbetstillstånd för redskapet istället för att kopieras från en generisk katalog.

  • Kompakt hölje, stabil transmission— Högkvalitativa spiral- eller cylindriska kugghjul av legerat stål, lågt körljud, minimala vibrationer, längre mekanisk livslängd.
  • Högt vridmoment för tuffa förhållanden— stor modulkonstruktion med härdade tandytor, lämplig för tung belastning, hal, dammig mark: tätt gräs, skogsbryn, sluttningar och grus.
  • Flera monteringsgränssnitt— standard kraftuttagsingång (1-3/8" Z6 / Z21) med en rad utgående flänsformer för att passa olika redskapsmodeller.
  • Design med lågt underhåll— optimerad intern smörjning med oljenivåfönster och ventilation, vilket minskar det dagliga underhållsfrekvensen.
  • Fullständigt anpassningsstöd— OEM- och ODM-tjänst för förhållande, monteringsriktning, ingångs-/utgångsform och husstruktur. Prover levereras på så snabbt som 15 dagar.

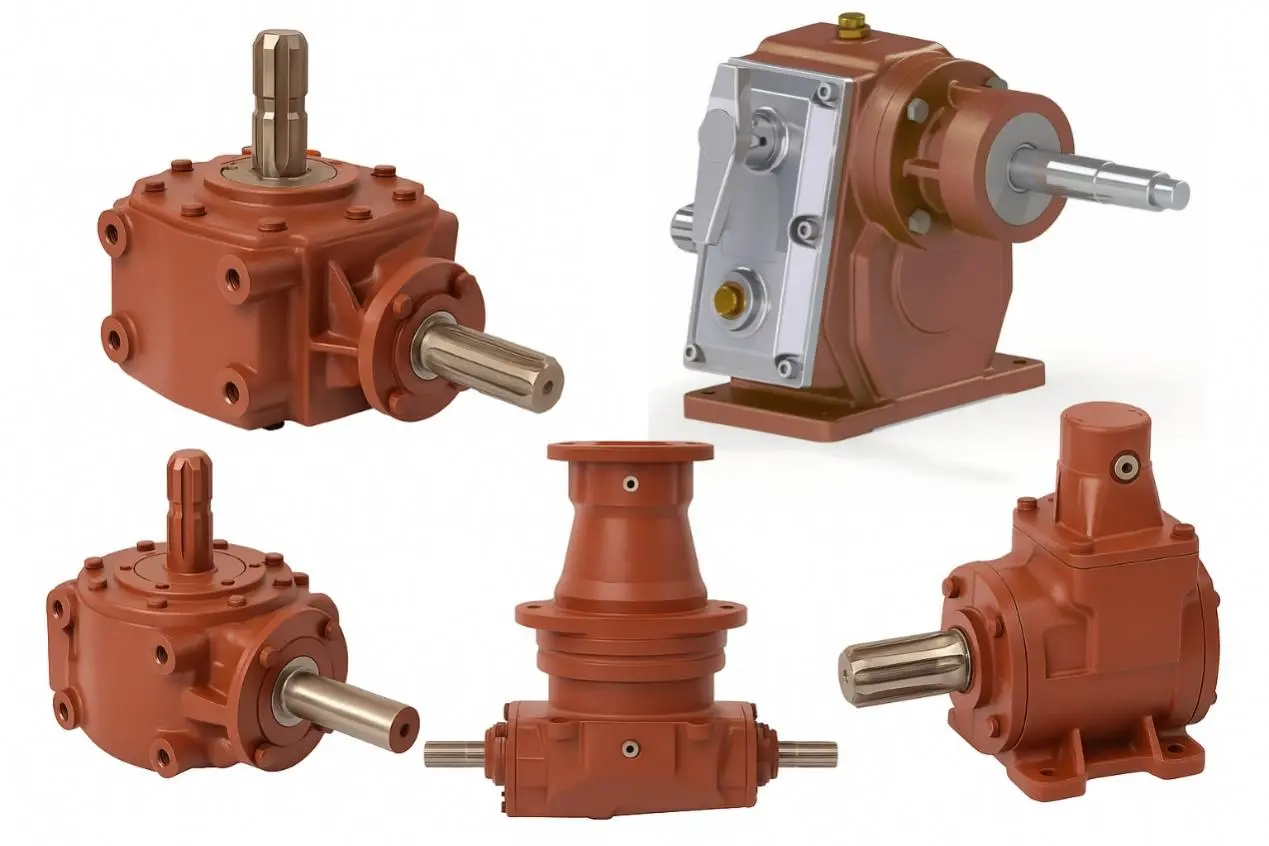

Agricultural gearbox manufactured by Raydafon
Raydafons sortiment av växellådor för jordbruk — hus gjutna och bearbetade internt, växelsatser tillverkade och värmebehandlade på plats.

Raydafons produkter används i stor utsträckning på små och medelstora traktorer som monterar jordbruksredskap, särskilt på högspecifika jordbruksmaskiner för de europeiska och amerikanska marknaderna. Enheter är i drift i Tyskland, Italien, USA och Brasilien med lokala varumärken och stora OEM-tillverkare. Vi levererar såväl enstaka enheter som volymproduktion och långsiktiga leveransavtal.

Vid sidan av jordbruksväxellådor tillverkar Raydafon precisionstransmissionsdelar inklusivekugghjul i plast, koniska växlarochskruvkugghjulför industriell automation, livsmedelsmaskiner och medicinsk utrustning, så flera stödjande komponenter kan hämtas från en leverantör.

Urvalsguide

Hur man väljer en jordbruksväxellåda som passar jobbet

Pris och utseende är fel utgångspunkter. Det som avgör om en växellåda håller en säsong eller ett decennium är hur väl den matchar redskapet, traktorn och marken den arbetar på. De fyra kriterierna nedan täcker de frågor som våra ingenjörer ställer i nästan varje förfrågan.

  1. Bekräfta applikationstypen först Redskapskategori driver hela designen. Gräsklipparväxellådor kräver höghastighetsdrift och slagtålighet. Växellådor med rorkult och rorkult betonar vridmoment och strukturell styrka. Såmaskiner och sprutor använder lättare strukturer med högre krav på transmissionseffektivitet och underhållsbekvämlighet.
  2. Matcha monterings- och drivparametrarna Ingångshastighet och effektförhållande måste matcha traktorns kraftuttag. Ingående och utgående axeldiameter och anslutningstyp måste vara kompatibla med det befintliga kraftuttagsgränssnittet. Monteringshålsavstånd och installationsriktning måste tillåta en ren passning till redskapsramen. Rotationsriktningen måste bekräftas för att undvika att redskapet körs bakåt.
  3. Kontrollera material och bearbetning Kvalitetsväxellådor för lantbruk använder segjärnshus med invändiga kugghjul i legerat stål såsom 20CrMnTi, uppkolade och kylda för slitstyrka. Under dammiga eller leriga arbetsförhållanden måste tätningsstrukturen förstärkas specifikt för att förhindra att smörjolja läcker ut och att grus tränger in.
  4. Verifiera vridmomentets bärförmåga Bekräfta växellådans maximala utgående vridmoment mot den faktiska redskapsbelastningen, speciellt vid högbelastningsoperationer som djup bearbetning och kraftig gräsklippning. Kraftiga växellådor bör väljas framför en lättare enhet som kommer att gå varm och misslyckas tidigt.
  5. Tänk på servicebarhet Jordbruksutrustning arbetar utomhus kontinuerligt. En växellåda med ett fönster för observation av oljenivån och lättillgänglig oljeavtappningsport är betydligt lättare att underhålla, och reservdelstillgänglighet är lika viktig som den ursprungliga specifikationen.

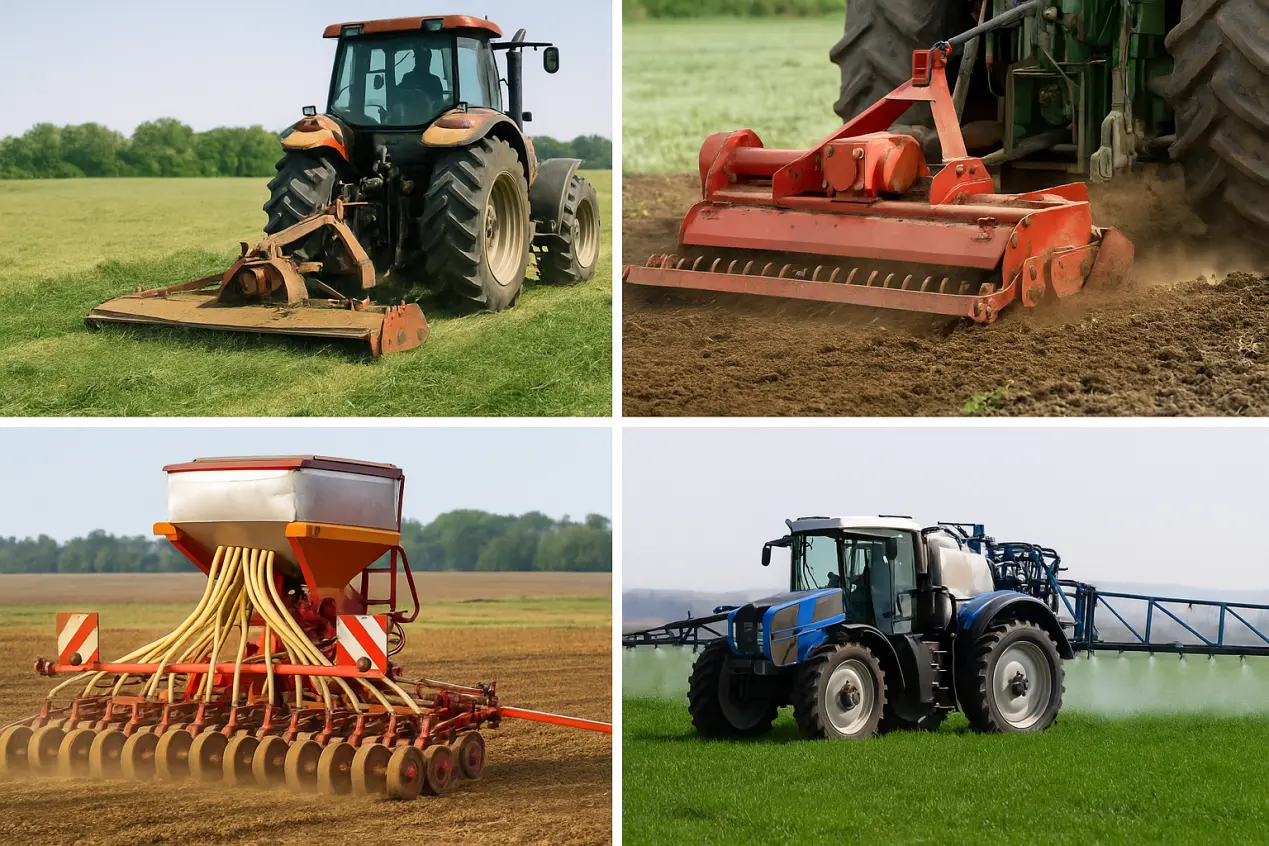

Agricultural gearbox selection and matching
Matchningsförhållande, kraftuttagsgränssnitt och monteringslayout före produktion undviker de vanligaste monteringsproblemen på fältet.
Prestandadata

Maximalt vridmoment och hastighetsområde för Raydafons jordbruksväxellådor

Bärförmågan är den enda faktorn som avgör om ett redskap överlever en lång säsong av högbelastningsarbete. Raydafon har utvecklat en serie växellådor från lätta till tunga, som täcker hela utbudet av traktormonterade redskap. Varje enhet lasttestas innan den lämnar fabriken.

Täckning för utgående vridmoment

Ljus serie 100–300 N·m Sprutor, såmaskiner och lätta redskap där vikt och effektivitet betyder mest.
Medium serie 500–900 N·m Gräsklippare och jordfräsar arbetar kontinuerligt över blandade fältförhållanden.
Heavy-Duty-serien Upp till 1500 N·m Balpressar, gödningsblandare och krossar som körs med ihållande högbelastningscykler.
Specialanpassad 2000+ N·m topp Extrema arbetsförhållanden och komplexa miljöer som kräver maximalt vridmoment.
Standard kraftuttagsingång 540 / 1000 rpm Kompatibel med vanliga traktorkraftuttagsgränssnitt över hela världen.
Höghastighetsanpassad Upp till 2000 rpm För högeffektiva traktorer och kraftmaskiner som kräver högre inmatningshastigheter.

Hastighet och effektivitet

Utgångshastigheten beror på det valda reduktionsförhållandet, med effektområden som täcker från några dussin upp till flera hundra rpm beroende på modell. Kugghjulen är slipade till hög precision med optimerad kuggform för att säkerställa jämn ingrepp vid hög hastighet, vilket ger transmissionseffektivitet över 96 % och driftsljud kontrollerat under 72 dB.

96%+ effektivitet <72 dB brus 540 rpm kraftuttag 1000 rpm kraftuttag 2000 rpm höghastighet Belastning Testad

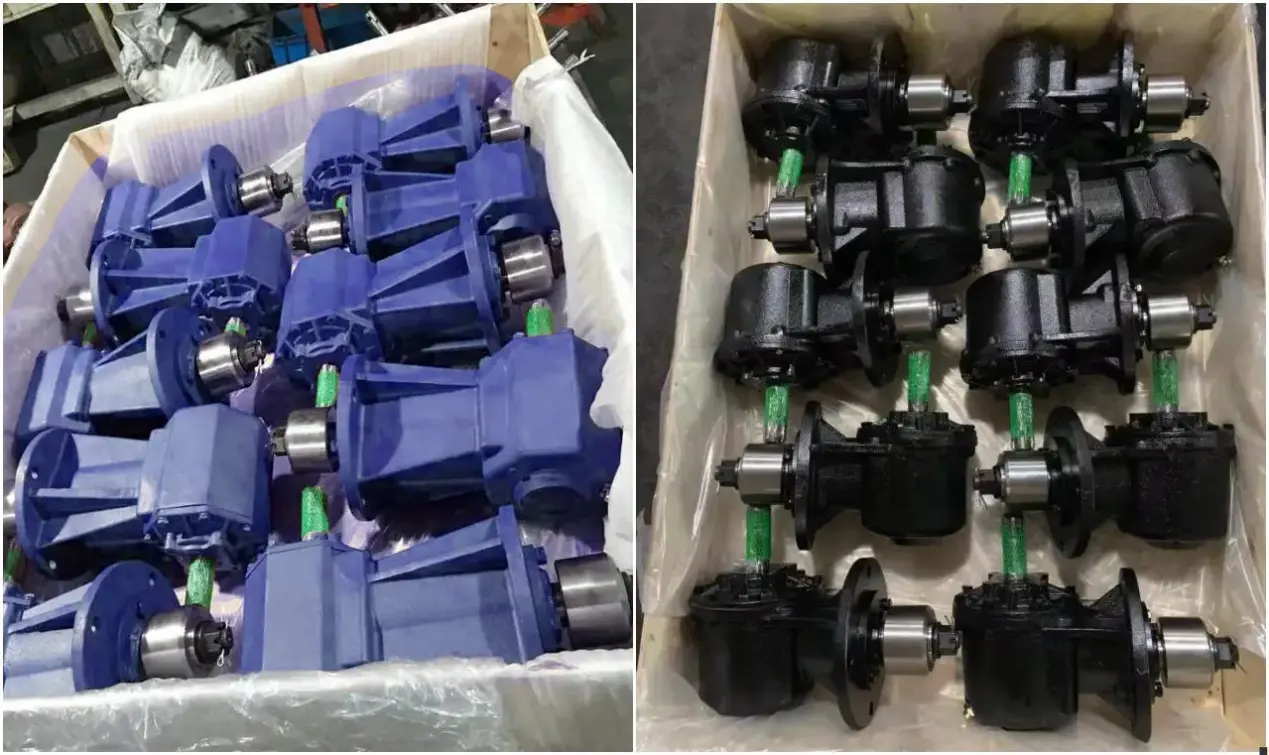

Raydafon agricultural gearbox torque and speed range
Varje växellåda laddas och inkörningstestas före leverans för att bekräfta lastbärande prestanda mot kundens specifikation.
Användbarhet

Är växellådan för jordbruksmaskiner lätt att demontera och reparera?

Vid daglig användning slits en växellåda så småningom, läcker olja eller utvecklar ett onormalt växelljud. Det som är viktigt då är hur snabbt enheten kan öppnas, inspekteras och tas i drift igen. Raydafons växellådor är designade kring den praktiska verkligheten – kompakt överlag, men enkel att ta av och bygga om.

  • Modulär design— ingående axel, utgående axel, växelsats och hus är sammansatta av standardiserade delar. Konventionella verktyg räcker för de flesta demonterings- och monteringsarbeten.
  • Enkelt skal och tydlig bultlayout— Huset är en symmetrisk delad gjutjärnskonstruktion med fria, väl åtskilda bultar. Lossa dem i tur och ordning för att öppna locket och inspektera insidan.
  • Hög delarnas gemensamhet— växlar, oljetätningar och lager är standard i storlek och mycket utbytbara. Reservdelar beställs efter artikelnummer utan specialtillverkning.
  • Dokumentation tillhandahålls— varje växellåda levereras med ett exploderat diagram och demonteringsinstruktioner som täcker artikelnummer, monteringssekvens och försiktighetsåtgärder, för intern reparation eller fjärrsupport från vårt tekniska team.
  • Rekommenderat inspektionsintervall— kontrollera slitaget på oljetätningen efter var 500:e drifttimme, och inspektera växelns ingreppsyta för onormalt slitage eller skåror. Tidig behandling förlänger livslängden avsevärt.

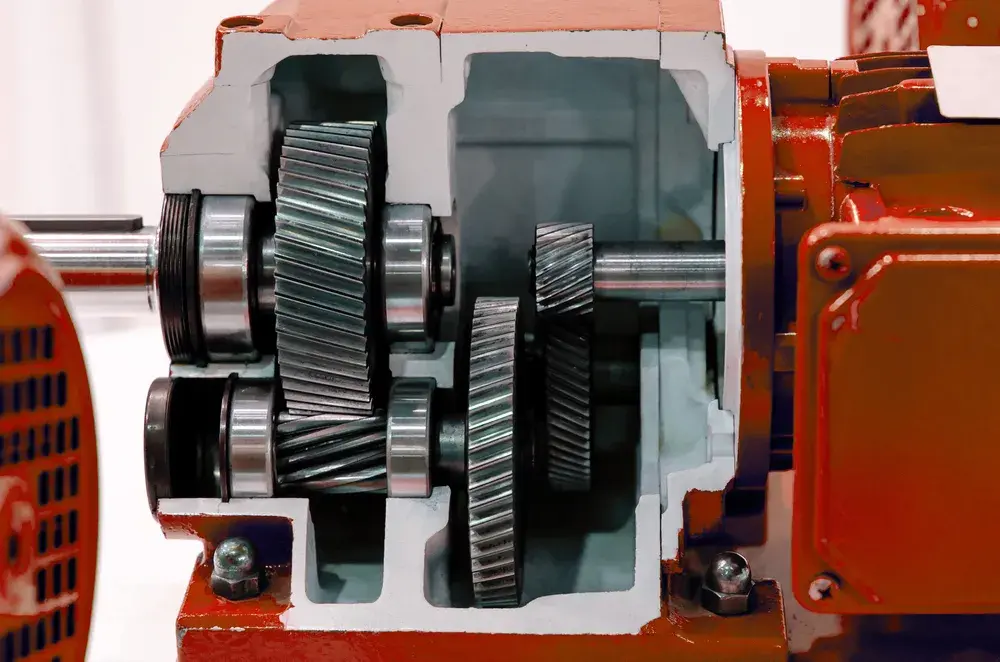

Agricultural gearbox disassembly and maintenance
Modulär konstruktion med standardiserade inre delar håller fältservicen enkel och utbyteskostnaden förutsägbar.

Vad vi rekommenderar för flottoperatörer

Ha en extra oljetätning och lagersats per växellådasmodell i lager. På en 500-timmars inspektionscykel förvandlar detta ett haveri i mitten av säsongen till en reparation samma dag, vilket vanligtvis är skillnaden mellan att behålla ett skördefönster och att förlora det.

Köparens frågor

Vanliga frågor om jordbruksväxellåda

Vilken information behöver jag skicka för en offert på växellådan?

Skicka redskapstyp, traktorns kraftuttagsvarvtal, erforderlig utgående hastighet eller utväxling, maximalt arbetsmoment, ingående och utgående axeldimensioner, monteringshålsavstånd och installationsriktning. En ritning, provfoto eller artikelnummer påskyndar bekräftelsen avsevärt.

Kan du bygga en växellåda för att ersätta ett specifikt märke?

Ja. Vi producerar regelbundet ersättningsväxellådor anpassade till etablerade modeller, inklusive foderblandarväxellådor som är kompatibla med Comer och liknande serier. Skicka originalartikelnumret eller en måttritning så bekräftar vi matchningen innan produktion.

Vad är provets ledtid för en anpassad växellåda?

Skräddarsydda prover levereras vanligtvis inom cirka 15 dagar, beroende på husets komplexitet och kugghjulsskärningskrav. Volymproduktionstidpunkten bekräftas tillsammans med offerten.

Hur hanterar du krav på smörjning och underhåll?

Varje växellåda är försedd med oljenivåfönster och avluftning. Vi rekommenderar att man kontrollerar oljetätningens tillstånd var 500:e drifttimme och inspekterar växelns ingreppsyta för slitage. Detaljerade underhållsinstruktioner levereras med varje enhet.

Levererar du andra drivlina komponenter vid sidan av växellådan?

Ja. Raydafon tillverkar ocksåKraftöverföringsaxlar, planetväxellådor, snäckväxellådor, precisionsväxlar ochhydrauliska cylindrar, så en komplett redskapsdrivlina kan köpas från en leverantör.

Kan ni leverera volymproduktion och långsiktiga avtal?

Ja. Vi stödjer köp av en enhet samt anpassning av stora volymer och långsiktiga leveransavtal. Kontakta oss med dina årsvolymer och erforderliga specifikationer för att diskutera villkor.

Få offert för din jordbruksväxellåda

Skicka oss din redskapstyp, kraftuttagsvarvtal, utväxling, vridmomentkrav och monteringsdetaljer. Raydafon kommer att bekräfta specifikationen, rekommendera lämplig serie och returnera en offert med ledtid. Urvalsmanualer och tekniska parametertabeller finns tillgängliga på begäran.

View as

Gödselfönare växellåda EP190-R3 för gödningsföretag

Gödselfönare växellåda EP190-R3 för gödningsföretag

Som kinesisk tillverkare och leverantör gjorde vi denna växellåda i vår egen fabrik. Den är speciellt anpassad för EP190-R3-modellen. Hastighetsförhållandet 5,8: 1 är helt rätt. Den förtjockade gjutjärnslådan är inte rädd för 300 kg gödselmedel. Gödningsfönaren växellådan EP190-R3 för gödningsföretaget är alla "hamrade" av högfrekvent kylning, och tandytan är tillräckligt hård för att motstå HRC55-slitstestet. Friktionen av partiklar och stötar i fältet vid spridning av gödningsmedel påverkar inte våra produkter. Priset är överkomligt direkt från fabriken!
Gödselfönare växellåda EP35 för gödningsföretagssändare

Gödselfönare växellåda EP35 för gödningsföretagssändare

Som en professionell tillverkare och leverantör i Kina har Raydafons egen fabrik genialt skapat gödningsfrönväxlaren EP35 för gödningsföretag, som är skräddarsydd för gödningsspridare! Produkten är lämplig för mainstream gödselspridarmodeller, och hastighetsförhållandet matchas exakt med EP35 -serien. Lådan är tillverkad av höghållfast gjutgjuten aluminiumlegering, som är lätt men har en stark påverkningsmotstånd och tål 8 timmars kontinuerlig högintensiv drift. Växlarna är nitrerade, med en ythårdhet på HV700 och en 50% ökning av slitmotståndet. Från FoU och produktion till kvalitetsinspektion och leverans kontrollerar vi hela processen och ger dig effektiva och hållbara gödselspridaröverföringslösningar till ett mycket konkurrenskraftigt pris!
Feed Mixer Växellåda för TMR Mixer EP-RMG

Feed Mixer Växellåda för TMR Mixer EP-RMG

Som en kraftfull tillverkare och leverantör i Kina är Raydafons foderblandarväxellåda för TMR-blandare EP RMG tillverkad i den egna fabriken speciellt designad för precisionsutfodring! Produkten är lämplig för TMR-blandare i EP RMG-serien, med hastighetsförhållanden från 3:1 till 12:1. Lådan är tillverkad av förtjockat gjutjärn och tål en 10-tons foderblandningsbelastning. Kugghjulen är uppkolade och härda, och tandytans hårdhet når HRC58, och slitstyrkan förbättras med 40%. Den är utrustad med importerade lager inuti för att stödja 24-timmars kontinuerlig drift utan att blockera. Från forskning och utveckling till montering, vi kontrollerar strikt kvaliteten genom hela processen och tillhandahåller effektiva och stabila transmissionslösningar för rancher till ett mycket konkurrenskraftigt pris!
Comer Replacement Feed Mixer Växellåda

Comer Replacement Feed Mixer Växellåda

En Raydafon-tillverkad ersättning för C3A foderblandarväxellåda som används på blandningsvagnar och TMR-matare. Klassad för en 540 rpm ingång och upp till 92 kW ineffekt, med 1-3/4 tums Z20 splines in- och utgångsanslutningar på standard C3A monteringsmönster. Huset är av gjutjärn; växlar är uppkolade och kylda till HRC55 eller högre för slitage- och slagtålighet, och importerade höghastighetslager bär blandningsbelastningen i kontinuerlig daglig drift. Förhållanden 1:1 och 1,8:1 är tillgängliga för detta mönster. Kompatibel med blandarvagnar från Aksa, DAF Agro, Falke Maschinenbau, Euromilk och Metal-Fach. Comer och C3A är varumärken som tillhör Comer Industries; Raydafon är en oberoende tillverkare och är inte ansluten till dem. Skicka ditt förhållande och ett foto av den gamla namnskylten för en monteringsbekräftelse och offert inom 24 timmar.
Som en pålitlig Jordbruksväxellåda tillverkare och leverantör i Kina har våra produkter passerat CE -certifiering. Om du vill köpa kvalitetsprodukter, vänligen kontakta oss.
