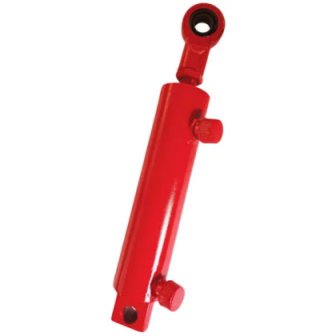

Vilka steg ska följas när man utformar en hydraulisk cylinder?

För det första väggtjockleksdesignen förhydraulisk cylinderBeror på materialets draghållfasthet, arbetstryckkraven, kolvslaget etc. Generellt använder hydrauliska cylindrar i norr grad 35, med stort flöde, lågt tryck, tunna väggar och stora kolvar. I söder används huvudsakligen grad 45 tjockväggade högtryckscylindrar och konstruktion av amerikansk stil huvudsakligen. Gas som fångas inuti den hydrauliska cylindern orsakar långsam krypning. Detta kan uppnås genom att upprepade gånger använda den hydrauliska cylindern för att utvisa gasen. I nödvändiga fall kan avgasanordningar ställas in i rörledningarna eller på de två kamrarna i den hydrauliska cylindern under drift av det hydrauliska systemet för att utvisa gasen.

Val av hydraulcylinderguide stöder

För den låghastighets krypningen orsakad av ojämn friktion av de interna styrelementen ihydraulisk cylinderDet rekommenderas att prioritera användningen av metaller som guiden stöder. Om icke-metallstödringar används, rekommenderas det att välja supportringar som inte är metaller med god dimensionell stabilitet i oljan, särskilt med en liten värmeutvidgningskoefficient. Dessutom måste tjockleken på stödringen strikt kontrolleras när det gäller dimensionell tolerans och enhetlighet i tjockleken.

Val av tätningsringar

För det låghastighets krypande problemet med den hydrauliska cylindern orsakat av materialet i tätningselementet rekommenderas det att prioritera användningen av en kombinerad tätningsring med polytetrafluoroetylen som tätningsmaterial; Om en läpptätning väljs rekommenderas det att använda nitrilgummi eller liknande material för tätningselementet, eftersom dessa material har bättre följbarhet.

Val av hydrauliska cylindertyper och strukturella former

Välj typ och strukturell form avhydraulisk cylinderbaserat på huvudmaskinens handlingskrav; Bestäm variationsmönstret för belastningen på den hydrauliska cylindern i varje steg i dess stroke och det erforderliga effektvärdet baserat på de yttre belastningskrafterna som den bär, såsom tyngdkraften, extern mekanismrörelsekraft, tröghetskraft och arbetsbelastning.

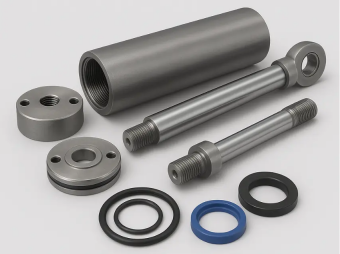

Val av den inre strukturen i den hydrauliska cylindern

Baserat på arbetsbelastningen påhydraulisk cylinderoch det valda arbetstrycket på oljan, bestäm kolvens och kolvstångens diametrar; Baserat på rörelseshastigheten för den hydrauliska cylindern, bestämmer kolvens och kolvstångens diameter, flödeshastigheten för den hydrauliska pumpen; Välj materialet i cylinderfatet, beräkna ytterdiametern; Välj den strukturella formen för cylinderskyddet, beräkna anslutningsstyrkan mellan cylinderskyddet och cylindertrumman. Slutligen, enligt kraven i arbetslaget, bestämma arbetslängden för den hydrauliska cylindern och kolvstångens diameter. Generellt sett är arbetslängden större än kolvstångens diameter. På grund av kolvstångens smala natur bör kolvstången longitudinell böjningsstyrka och beräkning av stabilitet av den hydrauliska cylindern genomföras. Vid behov, designbuffert, avgaser och dammsäkra enheter.
