Helical kugghjul i plast
  • Helical kugghjul i plastHelical kugghjul i plast
  • Helical kugghjul i plastHelical kugghjul i plast

Helical kugghjul i plast

Raydafon formar skräddarsydda spiralformade kugghjul av plast i POM och nylon vid sin egen fabrik i Ningbo, Kina. Standardverktyg täcker modul M0.1–M2.0, hål från Ø1.40 mm till Ø3.05 mm, ytterdiametrar Ø10–Ø50 mm (upp till Ø120 mm på specialverktyg) och ytbredder 2.0–10.0 mm, med ett arbetstemperaturområde på −30 °C till +100 °C. Eftersom kuggformen produceras i sprutformen snarare än att skäras, förblir spiralvinkeln och profilen konsekventa över hela partiet, och kugghjulen är självsmörjande och tysta - uppmätt ljud är cirka 20 % lägre än motsvarande cylindriska drivningar i samma applikation. Glasfyllda kvaliteter finns tillgängliga där högre vridmoment eller styvhet behövs, och bearbetade plast- eller metallväxlar anges där gjuten plast inte kan uppfylla kraven. Skicka din ritning eller provdetaljer för en verktygskontroll och offert inom 24 timmar.

Plastspiralväxel — POM & Nylon, M0.1 till M2.0

Formsprutade spiralformade kugghjul för små drivningar som behöver tyst gång, ingen smörjning och låg vikt. Standardverktyg täcker modulerna M0.1–M2.0, hål från Ø1.40 till Ø3.05 mm, ytterdiametrar Ø10–Ø50 mm och ytbredder 2.0–10.0 mm, med gjuten tandgeometri istället för skurna tänder – så tand-till-tand-konsistensen håller över hela partiet.

  • M0.1–M2.0Standardmodulsortiment
  • Ø1,40–3,05Standard hålområde
  • Ø10–50Yttre diameterintervall (mm)
  • −30 till +100Arbetstemperatur (°C)

Tillverkare av spiralformade plastkugghjul i Kina — Custom POM & Nylon Spiral Gears

Raydafon formar spiralformade kugghjul i plast i sin egen fabrik i Ningbo, Kina, för OEM-tillverkare som behöver en tyst, självsmörjande växel snarare än en skuren stål. Kugghjulens tänder är formade i sprutformen, så spiralvinkeln, profilen och hålets position fixeras av verktyget snarare än genom ett senare bearbetningssteg - vilket är anledningen till att sats-till-sats-tandformen förblir konsekvent och varför enhetskostnaden sjunker när verktyget är igång. Typiska köpare är små maskinbyggare, tillverkare av medicinsk utrustning och laboratorieutrustning, tillverkare av apparater och pumpar, och alla som byter ut ett smord metallkugghjulspar mot ett underhållsfritt plast.

Standardverktyg är den snabbaste och billigaste vägen: skicka modulen, tandantal, spiralvinkel, borrning och ytabredd, och om formen finns citerar vi från lagerverktyg. Där geometrin är ny bygger vi verktyget och formar efter din ritning. Relaterade produkter från samma verkstad inkluderarspiralformad växelsortiment i metall för högre vridmoment, helaplast redskaplinje i sporre, mask och inre former, ochcylindriska kugghjulom din enhet inte behöver spiralöverlappning.

Specifikationer

  • ProdukttypSpiralhjul (sprutgjuten)
  • StandardmodulM0.1 – M2.0
  • MaterialPolyacetal (POM) / Nylon, glasfyllda kvaliteter på begäran
  • StandardhålØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • YtterdiameterØ10,0 – Ø50,0 mm, upp till Ø120 mm på specialverktyg
  • Ansiktsbredd (L)2,0 – 10,0 mm
  • Arbetstemperatur−30 °C till +100 °C
  • SmörjningSjälvsmörjande, inget fett krävs vid normal drift
  • AnpassningModul till M3.0, tandantal, spiralvinkel, hål, nav, kilspår, färg

Standardspecifikation. Borrning, ytterdiameter och ytbredd är flexibla inom de visade intervallen — berätta vilka värden du behöver.

Typ Modul Material Borra Ytterdiameter Ansiktsbredd (L)
Helix växel M0.1 – M2.0 Polyacetal (POM) / Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (flexibel) Ø10,0 – Ø50,0 mm (flexibel) 2,0 – 10,0 mm (flexibel)

Tolerans och kapacitet:gjutna plastkugghjul har ett bredare toleransband än skurna metallkugghjul, och de exakta siffrorna beror på modul, väggtjocklek och materialkvalitet. Vänligen ange spelnings- och centrumavståndstoleransen som din montering behöver vid offertstadiet – vi kommer att bekräfta vad verktyget kan hålla, eller rekommenderar en kapad växel om plasten inte klarar det.

POM eller Nylon: Att välja rätt material

Polyacetal (POM)

Standardvalet för små precisionsväxlar. Låg friktion, hög styvhet och mycket stabila dimensioner under fukt, vilket gör att centrumavstånd och glapp är förutsägbart. Bäst för kontinuerliga drivningar och för monteringar där växeln måste hålla tolerans över månader.

Nylon (PA)

Tuffare och mer slagtålig än POM, med bättre dämpning av stötar och vibrationer, men den absorberar fukt och ändrar dimension något med fukt. Lämplig för intermittenta, stötbelastade eller högvibrerande drivningar snarare än snäva toleranspositioner.

Glasfyllda kvaliteter

Att lägga till glasfiber höjer styrkan och styvheten för högre vridmoment och förbättrar krypmotståndet vid förhöjd temperatur, men ökar mögelslitaget och minskar den naturliga dämpningen något. Vi ger råd om betyg och förväntad livslängd för din tjänst.

Om ditt vridmomentkrav är utöver vad gjuten plast kan bära är det ärliga svaret en skärväxel — se vårkugghjuloch spiralformade växlar i metall. Vi citerar hellre rätt del än att sälja en plastväxel som inte fungerar.

Produktdetaljer

Fotografierna nedan visar våra gjutna spiralformade kugghjul i plast: kuggform, nav- och hålfinish, och den sammansatta växelsatsen.

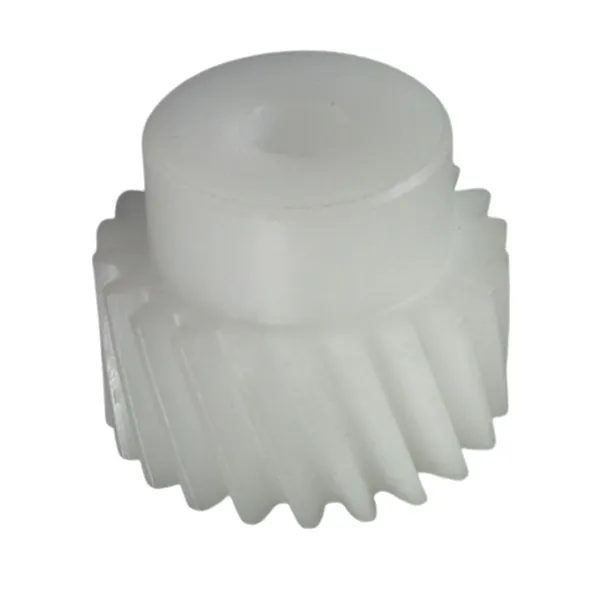

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Gjuten spiralformad kugghjul i plast — spiralvinkel, kuggform och färdigt hål.

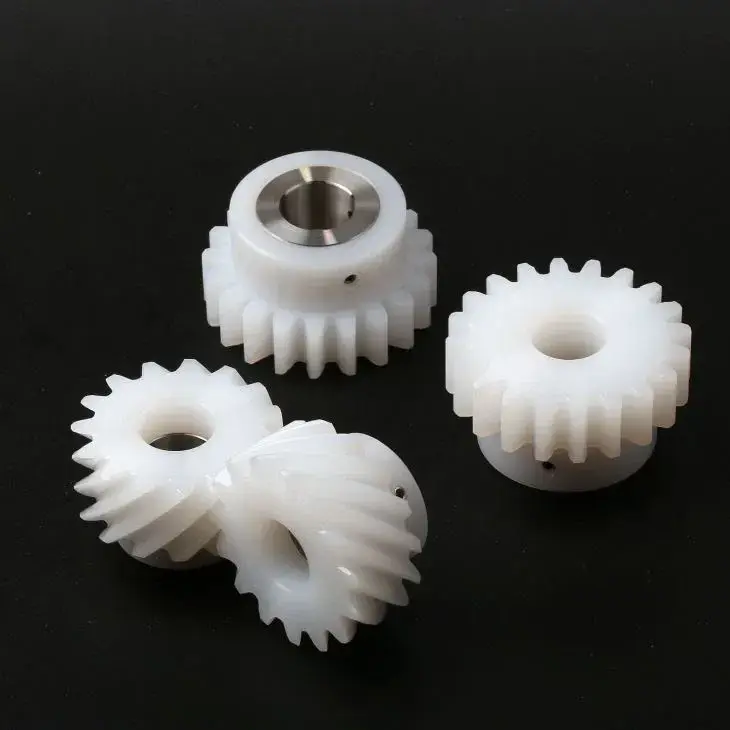

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Standard POM spiralväxel med nav och precisionshål.

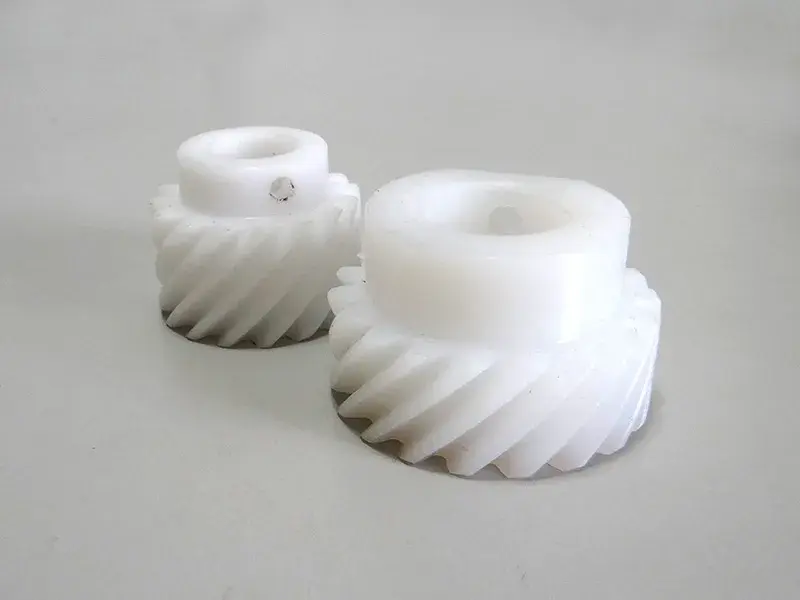

Plastic helical gear set assembled in a small drive application
Spiralhjulssats av plast monterad i en liten drivning.

Viktiga fördelar

  1. 01

    Självsmörjande

    POM och nylon löper mot varandra eller mot stål utan olje- eller fettfilm, så en växellåda som tidigare behövde smörjmedelskammare, tätningar och serviceintervall kan byggas underhållsfritt.

  2. 02

    Tyst överföring

    Helixöverlappningen av en spiralformad tand kopplas in gradvis snarare än med en enda stöt, och själva polymeren dämpar vibrationer - uppmätt ljud på våra växlar är cirka 20 % lägre än motsvarande cylindriska drivningar i samma applikation.

  3. 03

    Lägre fram- och återgående vikt

    Gjuten plast är mycket lättare än stål eller mässing, vilket minskar trögheten hos de drivna delarna. Det spelar roll i handverktyg, bärbara instrument, små positioneringsmekanismer och andra viktkänsliga produkter.

  4. 04

    Korrosions- och kemikaliebeständighet

    Ingenjörsplaster rostar inte och motstår de flesta syror, alkalier, rengöringsmedel och rengöringsmedel som kommer i kontakt med livsmedel, så redskapet kan köras i fuktiga, nedsköljda eller milt korrosiva miljöer där ett metallredskap skulle behöva plätering.

  5. 05

    Konsekvent gjuten geometri

    Tandformen kommer från formhålan, så varje del i partiet är i princip identisk - ingen slitagedrift, ingen variation av profilen från kör till körning och mycket mindre inspektionsansträngning för dig.

  6. 06

    Fabriksdirekt pris

    Verktyg, formning och inspektion sker allt under ett tak, utan handelsmarginal däremellan. Enhetspriset drivs av verktygsstadiet, inte av ett mellanlager.

Hur en spiralformad växel överför vridmoment

Ett cylindriskt kugghjuls tänder möter de matchande tänderna på en gång. En spiralformad kugghjuls tänder är inställda i en vinkel mot axeln, så kontakten börjar i ena änden av tanden och sveper över till den andra, så som en dragkedja stängs. Belastningen byggs därför upp gradvis istället för att komma som en stöt, vilket är den främsta anledningen till att ett spiralformigt par går jämnare och tystare än ett sporrarpar med samma hastighet och belastning.

Den andra effekten är lastdelning. Eftersom flera tänder är i kontakt när som helst längs den diagonala linjen sprids kraften som behövs för att överföra ett givet vridmoment över ett större område av tandflanken, så det lokala kontakttrycket är lägre och ytförslitningen är långsammare. En enda plasttand som bär hela lasten skulle deformeras; en uppsättning tänder som delar det inte - vilket är precis varför spiralformad geometri passar relativt mjuka material som POM och nylon.

Spiralformade tänder ger också en axiell tryckbelastning längs axeln, så lagren eller tryckbrickorna på axeln måste klara av det. Det är den enda designpunkten som är värd att kontrollera innan du anger en spiralformad växel i stället för en cylindrisk växel: tandöverlappningen köper tystnad och lastdelning, men den ger en extra axiell kraft till resten av enheten.

Ansökningar

  • Små växelmotorerTysta reduktionssteg
  • Medicinsk och laboratorieutrustningRena, smörjfria drivsystem
  • Mat & dryck utrustningNedtvättade, kemiskt resistenta delar
  • Kontors & hushållsmaskinerLågbrusaktivering och timers
  • BiltillbehörSpeglar, säten, spärrar, små ställdon
  • Instrumentering & robotikLätta, lågtrögda positioneringsdrivenheter
  • Varu- och dispenseringsmaskinerSjälvsmörjande mekanismer med lång livslängd
  • Pumpar och ventilerRostfri invändig utväxling

Om din ansökan inte finns med i listan skickar du ritningen eller provdelen. I de flesta fall kan vi från modulen, hålet och spiralvinkeln bekräfta om standardverktyg passar eller en ny form behövs.

Köparens vanliga frågor

  • Är dessa kugghjul gjutna eller bearbetade av plaststång?De är formsprutade i stålverktyg, vilket är det som håller tandgeometrin identisk över hela partiet och sänker enhetskostnaden. Maskinbearbetade plastkugghjul finns tillgängliga för prototyper och mycket låga volymer.
  • Vilket är det maximala vridmomentet en spiralformad växel i plast kan bära?Det beror på modul, ansiktsbredd, tandantal och materialkvalitet, så vi publicerar inte en enda siffra. Skicka vridmoment, hastighet och driftcykel så kommer vi att rekommendera en modul och material, eller tala om för dig om driften behöver en metallväxel istället.
  • Behöver jag smörja växeln?Nej vid normal tjänst. POM och nylon är självsmörjande. För kontinuerlig drift med hög hastighet eller hög belastning kan en liten mängd kompatibelt fett förlänga livslängden, och vi kommer att säga det vid offertstadiet om din arbetsuppgift behöver det.
  • Vilka toleranser kan du hålla på borrning och tandform?Gjutna delar håller ett bredare band än skurna kugghjul. Berätta för oss vilket centrumavstånd och speltolerans som din montering behöver så bekräftar vi om verktyget kan uppfylla det, eller citera en bearbetad del om den inte kan det.
  • Vad är verktygskostnaden och ledtiden för en anpassad växel?Verktygskostnad beror på modul, antal hålrum och kugghjulsstorlek; större moduler och verktyg med flera kaviteter kostar mer. När ritningen är godkänd bekräftar vi verktygets ledtid och provschema med offerten, normalt inom 24 timmar efter mottagandet av ritningen.
  • Kan du matcha en provdel som vi redan använder?Ja. Skicka ett prov eller en måttritning - modul, tandantal, spiralvinkel, hål, yta bredd och material. Vi kommer att bekräfta om det matchar befintliga verktyg eller behöver en ny form, och citerar i båda fallen.

Relaterade produkter och vidare läsning

Begär offert för plastspiralväxel

Skicka din ritning eller provdetaljer - modul, tandantal, spiralvinkel, borrning, ytas bredd, material och kvantitet. Vi bekräftar om standardverktyg passar eller en ny form krävs och svarar med pris och ledtid inom 24 timmar.

Skicka förfrågan nu

* Angivna siffror (brusreducering, temperaturområde, modul- och hålintervall) hänvisar till standardverktyg och normala driftsförhållanden. Vänligen bekräfta den slutliga ritningen och materialbetyget innan du beställer.
