Duplexmask Gear

Produktspecifikation

En duplex- eller dubbel blymaskväxel har en mask med flanker designade med något olika moduler och diameterkvoter, vilket skapar distinkta blyvinklar på varje tandprofil. Detta resulterar i gradvis ökande tandtjocklek längs maskens längd och minskande trådgap, vilket möjliggör exakt motreaktionskontroll.

På maskhjulet producerar de olika modulerna unika tilläggskoefficienter och rullande cirkeldiametrar på varje flank och bildar distinkta främre och bakre profiler. Tandtjocklek och luckor förblir emellertid konsekvent runt hjulets omkrets.

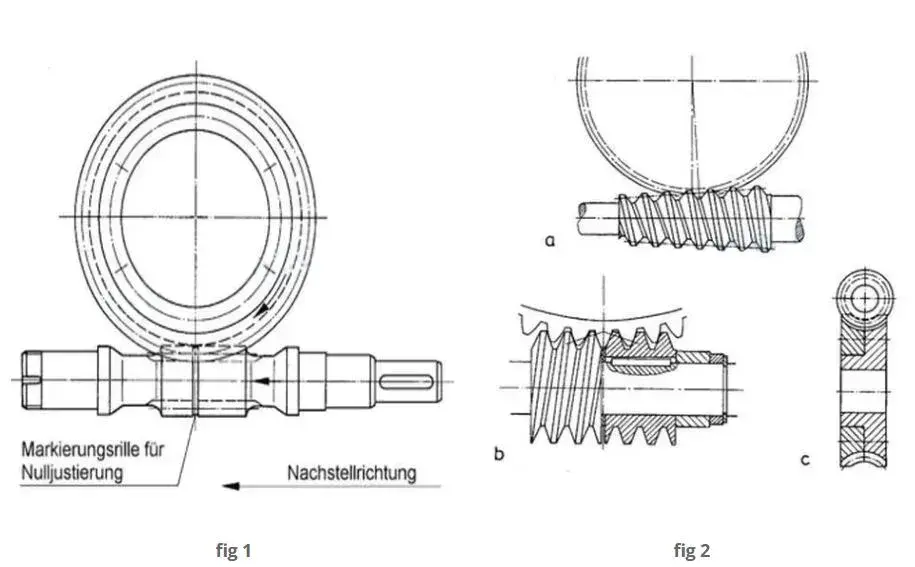

Återfallet justeras genom att axiellt flytta masken för att anpassa den lämpliga tandtjockleken med hjulet, vilket uppnår den önskade motreaktionen (se fig. 1). Denna metod möjliggör enkel, exakt motreaktion under installationen och kontinuerlig justering för slitna växlar utan att påverka tandkontakt eller meshing.

Alternativa metoder för återfall av motreaktion inkluderar: Ändra mittavståndet med hjälp av ett excentriskt nav för maskaxeln och hjulet; Axiellt rörelse en avsmalnande mask (fig. 2A); dela masken i två delar som kan roteras eller skiftas relativt varandra (OTT -systemet, fig. 2B); eller dela hjulet i två justerbara skivor (fig. 2C).

Försiktighetsanmärkning

Våra Raydafon Duplex Worms -redskap har olika tandmoduler på vänster och höger sida, så att maskväxlarna måste justeras exakt under installationen. Här är några viktiga steg att komma ihåg:

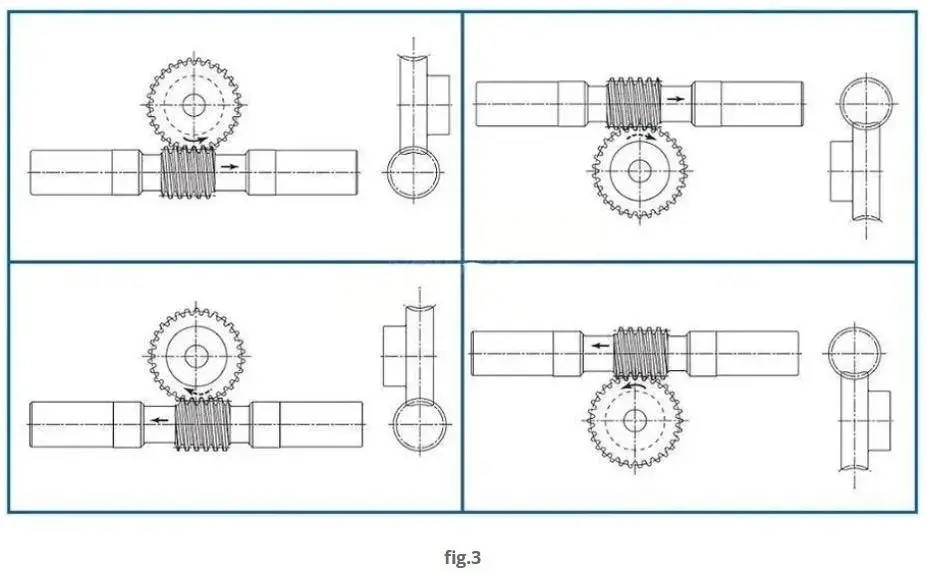

Innan installationen, kontrollera monteringsriktningsmärket. Varje dubbelmaskväxel och maskutrustning har en pil på den, som är installationen "kompass". När du installerar framifrån måste du se till att pilarna på maskväxeln och maskväxelpunkten i samma riktning (se figur 3). Om pilriktningen är vänd eller feljusterad kommer maskutrustningen att vara för stor och den passar inte. Även om den knappt är installerad kommer växelmötet att ha problem, och det kommer inte att ta lång tid för tänderna att slås eller fastna, vilket kommer att försena saker!

Verifiera referenspositionen

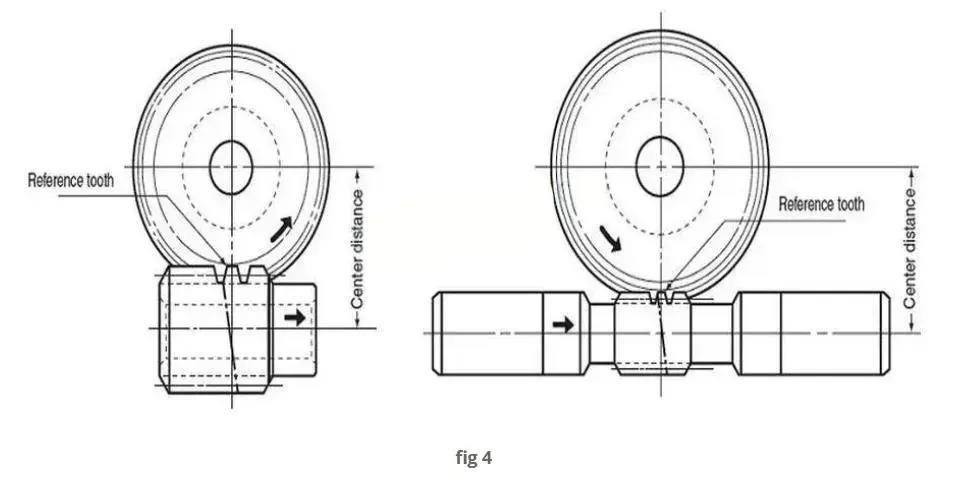

En V-spår (60 °, 0,3 mm djup) på spetsens periferi av duplexmasktanden markerar referenstanden. Växeluppsättningen uppnår bakslag nästan noll (± 0,045) när denna referenstand anpassar sig till maskhjulets rotationscentrum på det angivna mittavståndet "A" (se fig. 4).

Produktfunktioner

Raydafon, en länge etablerad tillverkare inom området mekanisk överföring i Kina, har länge varit en betrodd leverantör av många maskiner tillverkare genom att förse kunderna med högkvalitativ duplexmaskväxlar till överkomliga priser med det utsökta hantverket av sina egna fabriksmästare. Våra produkter är utformade för komplexa arbetsförhållanden, och de tre kärnfördelarna gör att utrustningen drift är mer orofri.

Dubbel moduldesign, effektivare överföring: Raydafons duplexmaskväxlar använder olika moduler på vänster och höger tandytor, precis som att installera en "dubbel motor" på utrustningen. Högstyrka kopparlegeringsmaskväxlar matchas med precisionsmidda legeringsstålmaskar. Efter åtta manuella malningar är bettet tätt och glider inte, och överföringseffektiviteten är 20% högre än för vanliga maskväxlar. En textilmaskinfabrik i Zhejiang rapporterade att efter att ha bytt ut våra duplexmaskväxlar minskades energiförbrukningen för utrustningen mycket.

Tvåstegs växellåda, högt vridmoment och lågt brus: den unika tvåstegs växellådan fördubblar vridmomentet för duplexmaskväxlar, samtidigt som det löpande bruset är ännu lägre. Oavsett om det är precisionsfinjustering av tunga maskinverktyg eller kontinuerlig drift av stor transportutrustning, kan det enkelt hanteras. En livsmedelsbearbetningsfabrik i Guangdong sa att utrustningen som användes för att göra mycket ljud när man kör, men efter att ha bytt till våra produkter är verkstaden mycket tystare.
