Planen

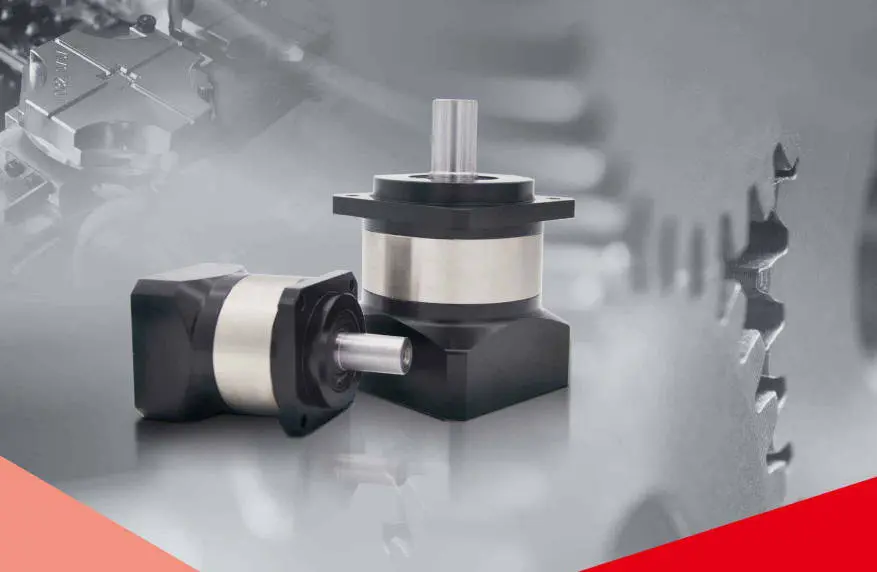

Radafon, Kinas högkvalitativa reducerande fabriksfabriksledare, som en pålitlig tillverkare och leverantör, tillhandahåller vi planetreducerande stabila prestanda, kompakt struktur och rimligt pris, lämpligt för automatiseringsutrustning, högbelastningssystem och precisionskontrollfält för att möta de inhemska och utländska kundernas upphandlingsbehov för högt vridmoment, lång livslängd.

Radafon Planetary Reducer antar höghållfast legeringsstålstruktur, växeln är förgasad och släckt och precisionsmarken, tandytans hårdhet når HRC60 ± 2, trötthetsmotståndet är stark och den lastbärande kapaciteten är mycket högre än den traditionella växelreduktionsmekanismen. Den interna tre-tand symmetriska meshing-designen antas, överföringseffektiviteten kan nå mer än 95%, operationen är stabil, bruset är lågt och vridmomentutgången är enhetlig. Det är särskilt lämpligt för servosystem, elektriska cylindrar, industrirobotar, hjulmobilchassi, transmissionslinjer och lyftanordningar etc. som har höga krav för precision och kraftrespons.

RadafonPlanenTillhandahåller ensteg, tvåstegs och trestegs strukturella kombinationer, med hastighetsförhållanden som täcker 3: 1 ~ 200: 1, och kan utöka val av utgångsmoment och reduktionsförhållande vid behov; Utgångsformulär inkluderar nyckelaxel, splineprel, flänsstyp och anpassat icke-standardgränssnitt för att uppfylla installationskraven för olika utrustning. Alla produkter från företaget har godkänt dynamiskt balanseringstest och koncentricitetstest för att säkerställa höghastighetsdrift utan att skaka och värme, vilket förbättrar utrustningens totala stabilitet.

De planetära reducerarna som producerats av Raydafon har använts i stor utsträckning i automatiserade monteringslinjer, förpackningsmaskiner, CNC -utrustning, transportutrustning, teknisk crawler -chassi, vindkraftstyrningssystem och andra fält. De har utmärkt prestanda inom hållbarhet, anpassningsbarhet och priskonkurrens och mottas väl av inhemska och utländska kunder. Oavsett om du är en integrator, en komplett maskintillverkare eller en underhållstjänsteleverantör, kan vi ge dig kostnadseffektiva överföringslösningar och stabilt leveransstöd.

Hur en planetväxellåda fungerar

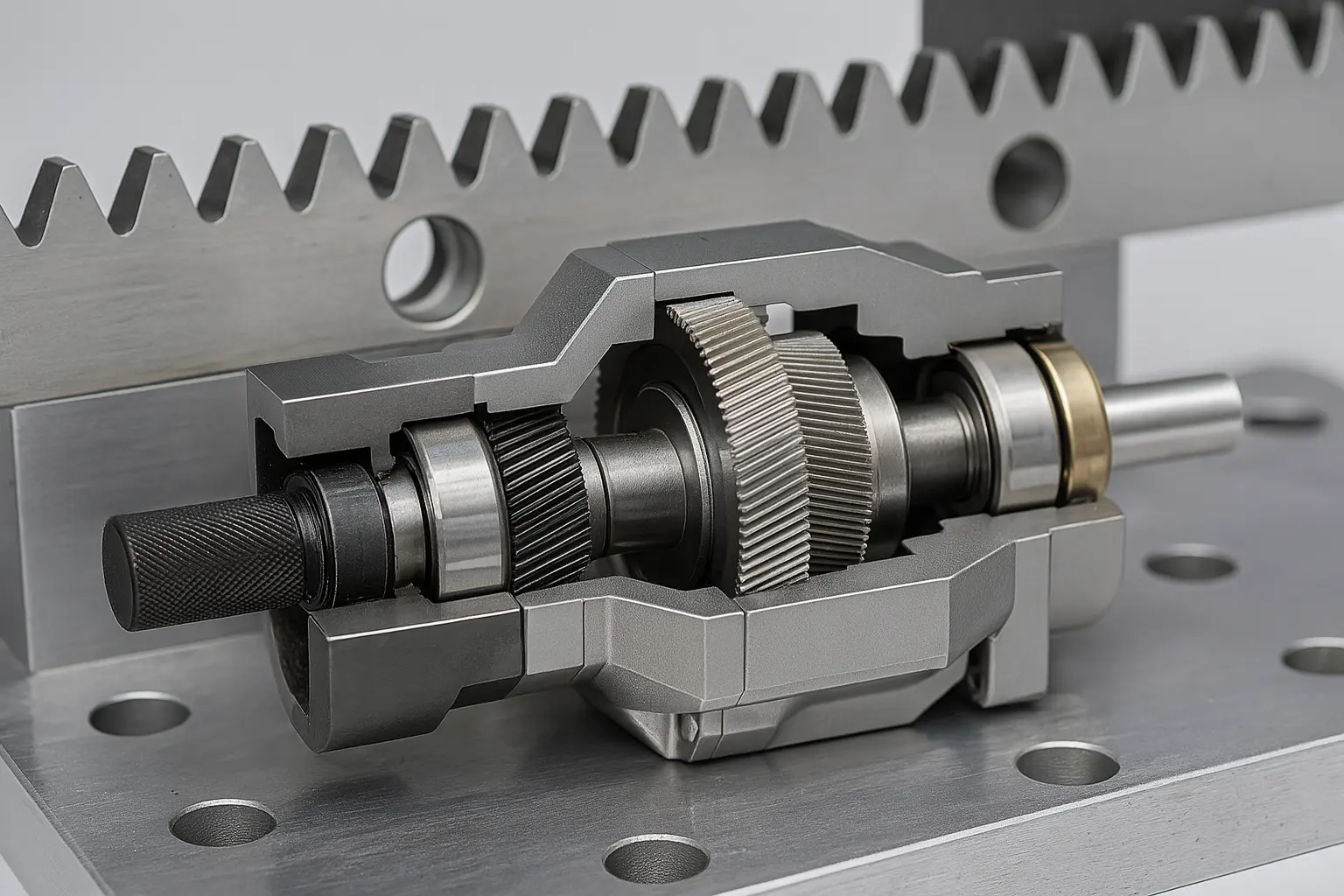

Den grundläggande strukturen för en planetreducerare består av tre viktiga delar: den centrala solväxeln (kugghjulet vid ingångsänden), planetväxeln som roterar runt den och den inre växelringen lindas runt utsidan. Kraften överförs från motorn, först driver solväxeln för att rotera, och sedan driver solväxeln flera planetväxlar att rotera. Dessa planetväxlar roterar medan de kretsar längs solväxeln och överför slutligen kraften till utgångsaxeln genom planetbäraren fixerad på dem.

Denna "multi-tand meshing" -metod gör att kraften kan delas mellan flera växlar, som inte bara har en jämn utgång och lågt brus, utan också har en starkare bärande kapacitet än vanliga växelstrukturer. Raydafons planetreducerare kan mata ut högre vridmoment under samma volymförhållanden, med en kompakt struktur, lämplig för utrustning med begränsat installationsutrymme men höga transmissionsprestationskrav, såsom servosystem, automatiserade robotarmar, crawler -drivmoduler, förpackningsmaskiner, etc.

Överföringsförhållandet för en planetreducerare beror på växelförhållandet och antalet steg. I allmänhet kan ett enda steg nå 310: 1, en tvåstegs kan utvidgas till 20100: 1, och till och med en trestegs kombination kan göras för arbetsförhållanden som kräver ett större reduktionsförhållande. Raydafon tillhandahåller standardhastighetsförhållandet struktur och stöder anpassad kaskadkombination, vilket ställer in utgångshastigheten och vridmomentområdet enligt kundens behov.

Eftersom den inre planetväxeln ständigt ändrar kraftpositionen under rotationen, bär växeln jämnt och hela maskinen har en längre livslängd. Dessutom använder vi härdade legeringsstålväxlar, precisionslager och låga bakslagsmonteringsstandarder, vilket gör att reduceraren inte bara är stabil i utgången, utan också hög i positioneringsnoggrannheten, lämplig för upprepad start och stopp, framåt och omvänd och låg tröghetsbelastningsförhållanden.

Kärnfördelarna med planetreducerare är hög effektivitet, hög vridmomentdensitet, liten storlek och god koncentricitetskontroll. Raydafon har mogna lösningar i växeluppsättning, smörjningssystem, utgångsflänsmatchning etc. som kan täcka de faktiska behoven hos olika industriella system. Om du utvärderar optimeringen av transmissionssystemet kan vi snabbt matcha lämplig modell och strukturkombination enligt motorparametrarna och lastkraven du tillhandahåller. Välkommen att konsultera urvalet.

Hur man beräknar växellådan för planetväxellådan

När du använder eller väljer en planetreducerare är beräkningen av transmissionsförhållandet (reduktionsförhållande) ett grundläggande och kritiskt steg. Överföringsförhållandet bestämmer hastigheten och vridmomentet för utgångsaxeln och har en direkt inverkan på utrustningens driftseffektivitet och lastmatchning. Vid utformning av ett planetreduktionssystem kommer Raydafon att matcha lämplig hastighetsförhållandestruktur enligt faktiska behov för att säkerställa stabil och effektiv användning.

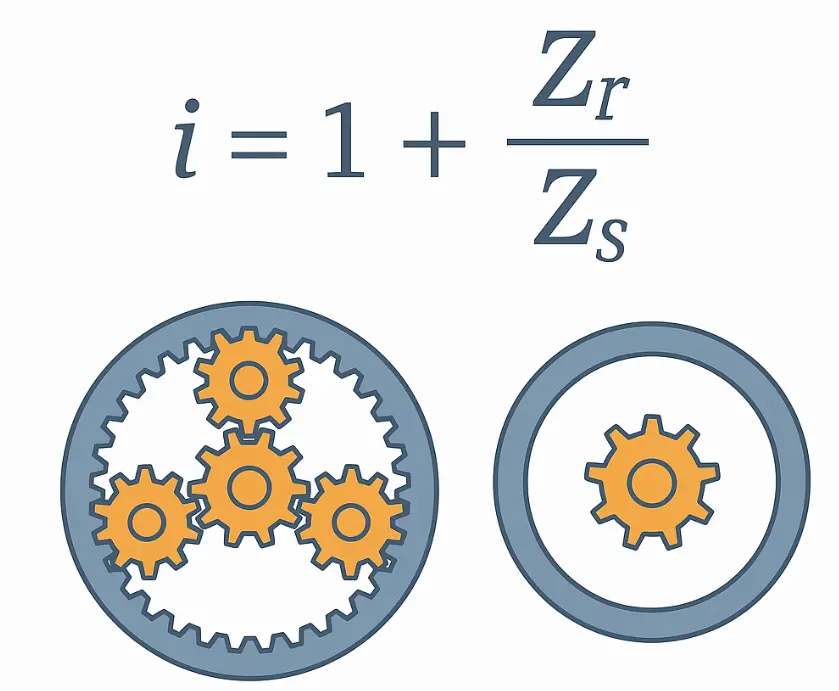

Formeln för att beräkna överföringsförhållandet för en planetreducerare är faktiskt inte komplicerad. Den vanligaste strukturen är att solväxeln är aktiv, den inre ringen är fixerad och planetbäraren matas ut. Under denna struktur är formeln för att beräkna överföringsförhållandet:

Överföringsförhållande i = 1 + (zr / zs)

Där:

ZR är antalet tänder på den inre ringen

ZS är antalet tänder på solutrustningen

För ett enkelt exempel: Om antalet tänder på solväxeln är 20 och antalet tänder på den inre ringen är 60, är transmissionsförhållandet:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Det vill säga motorn roterar 4 gånger, utgångsaxeln roterar 1 gång och reduktionsförhållandet är 4: 1.

I de planetära reducerarna designade av Raydafon täcker det vanligt förekommande transmissionsförhållandet ett intervall från 3: 1 till 100: 1, vilket uppnås genom en kombination av enstegs-, tvåstegs- eller trestegstrukturer.

Enstegsstruktur är vanligtvis hastighetsförhållandet 3 ~ 10

Tvåstegs strukturhastighetsförhållande är 15 ~ 100

Trestegsstruktur som är lämplig för tunga låghastighetstillfällen som kräver ett större reduktionsförhållande

Förutom att beräkna hastighetsförhållandet är det också viktigt att notera att planetgrupper av olika nivåer kommer att överlagra intern friktion, vilket kommer att ha en liten inverkan på effektiviteten. Därför, under förutsättningen som hastighetsförhållandet tillåter, försök att välja en mer effektiv lågnivåkombination.

Radafon kan rekommendera ett rimligt överföringsförhållande och strukturnivå baserat på motorhastighet, utgångshastighetskrav, lastmoment och annan data som tillhandahålls av kunden och tillhandahålla parameterteckningar och valförslag som hjälper dig att undvika fel i det tidiga stadiet av valet och säkerställa tillförlitlig drift av utrustningen. Om du är osäker på beräkningen av växellådan kan du också kontakta oss direkt och vi hjälper till att beräkna och matcha lämplig modell.
