Maskväxellåda

Radafon, Kinas högkvalitativa maskreducerande fabrik, matchar exakt behoven hos olika utrustning och är ditt första val för att hitta en pålitlig tillverkare och leverantör. Vi tillhandahåller stabil kvalitet och rimligt prisstöd och används allmänt i livsmedelsförpackningar, transportmaskiner, träbearbetningsmaskiner, jordbruksutrustning och andra scenarier.

Radafon fokuserar på strukturell optimering och förbättring av prestanda för maskutrustning. Produkterna använder höghållfast aluminiumlegering eller gjutjärnshus, som är starkt och korrosionsbeständigt och lämpligt för komplexa arbetsförhållanden med hög luftfuktighet, hög damm eller ofta vibration. Den inre maskutrustningen är tillverkad av högpresterande kopparlegering, i kombination med högkvalitativ legeringsstålmask, och efter precisionslipning och värmebehandling är meshinget smidigt, bruset är lågt, överföringseffektiviteten är hög och den låga temperaturen upprätthålls under kontinuerliga arbetsförhållanden och förlänger hela maskinens livslängd.

För att förbättra produktens tillförlitlighet genomgår varje växellåda med Raydafon utan belastningstest, oljetätningstest och tandytakontaktstest innan du lämnar fabriken för att säkerställa inget oljeläckage, inget brus och inget monteringsfel. Smörjdelen använder högpresterande syntetiskt fett eller växelolja för att anpassa sig till arbetsmiljön -20 ℃ till +80 ℃. Vissa modeller kan vara utrustade med en andningsventil för att förlänga tätningslivslängden och minska underhållsfrekvensen.

Vår maskväxellåda betjänar inte bara olika hushållsmaskiner och utrustningstillverkare, utan exporteras också allmänt till Europa, Amerika, Sydostasien, Mellanöstern och andra platser, vilket ger stabila överföringslösningar för globala kunder. Raydafon följer alltid principen om "mer tillförlitlig överföring och effektivare service" och förbättrar kontinuerligt produktstandarder och servicesvarhastighet.

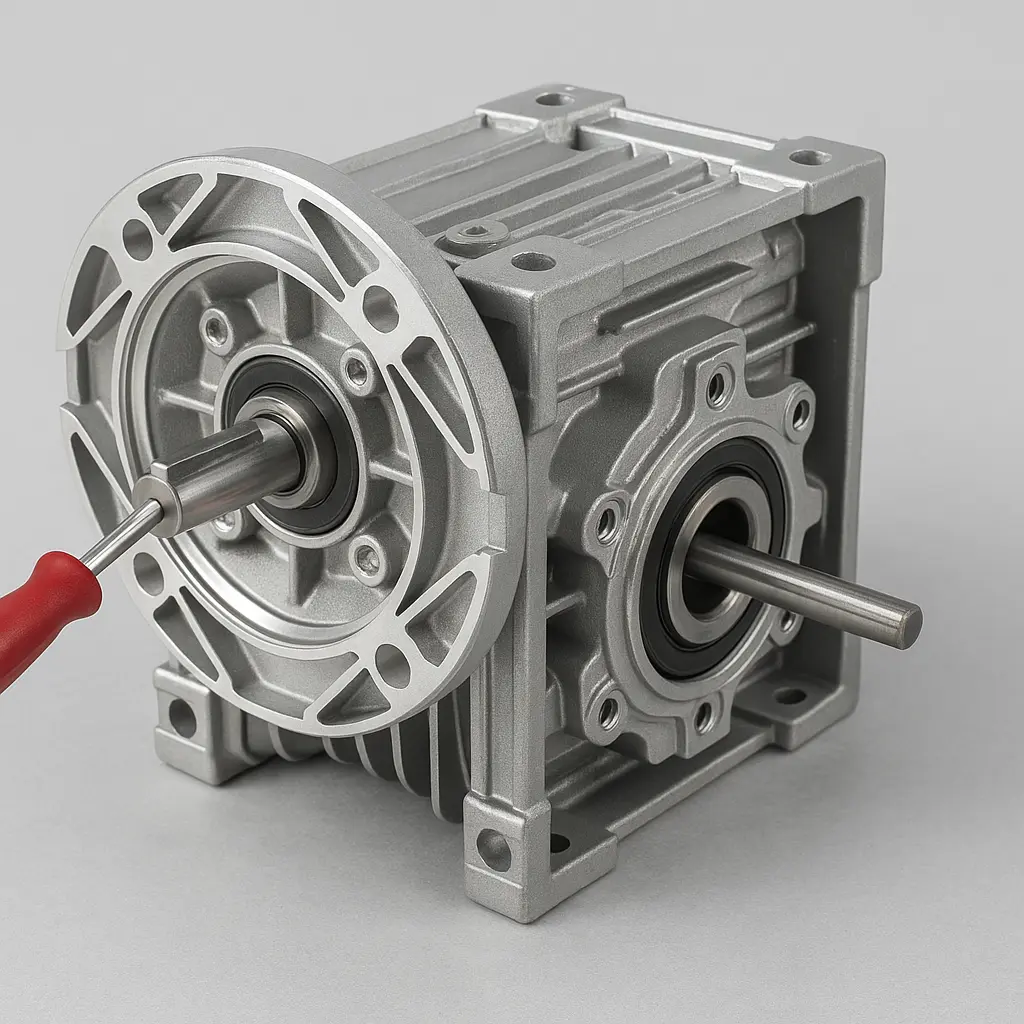

Hur man justerar motreaktion i maskväxellådan

I transmissionssystemet för maskväxelreduceraren är storleken på motreaktionen direkt relaterad till utrustningen, överföringseffektiviteten och livslängden för utrustningen. Det så kallade motreaktionen hänvisar till det lilla gapet som måste reserveras mellan de två tandytorna för att undvika störningar och säkerställa en smidig meshing när masken och maskhjulet är meshing. Den maskväxellådan som produceras av Raydafon justeras exakt innan du lämnar fabriken, men förändringar i återfallet är oundvikliga under långvarig användning eller ominstallation, så det är mycket nödvändigt att behärska rätt justeringsmetod.

Innan du justerar motreaktionen, se först till att reduceraren är i ett avstängt tillstånd och lasten har lossats helt för att undvika rotationsrisk. Rengör ytan på reduceraren innan du demonterar för att säkerställa att justeringsprocessen går smidigt. För NMRV -serie maskutrustningReducerare som vanligtvis används av Raydafon, dess strukturella design tar hänsyn till bekvämligheten med justering på plats. De flesta modeller har en excentrisk ingångsaxelstol eller flänsförbelastningsmekanism, som kan uppnå fin justering av motreaktionen genom enkel drift.

I den specifika driftsprocessen är det vanligtvis nödvändigt att lossa fixeringsbultarna på masksaxeln vid ingångsänden och ändra meshingdjupet på masken och maskhjulet genom att justera lägeshylsan eller lagringssätet. Det axiella avståndet mellan de två kan också finjusteras genom att ändra packningens tjocklek på ingångsaxelsidan eller maskhjulssidan. Denna typ av struktur kan vanligtvis stabilisera sidaveringen mellan 0,08 och 0,15 mm genom precisionskontroll, vilket säkerställer både god meshingeffektivitet och inte är för snäv för att orsaka fastnat eller ökat slitage.

När justeringen är klar bör en komplett testkörning utan belastning genomföras för att bekräfta att det inte finns något onormalt brus, vibrationer eller temperaturökning, och sedan bör ett fullbelastningstest utföras. Det är särskilt viktigt att notera att sidoavståndet inte kan justeras för hårt, annars kommer det att orsaka stort löpningsmotstånd, allvarlig uppvärmning av tandytan och till och med tidig skada. Om växelens sidoslitage är allvarligt, eller om lagret är löst, deformeras, etc. Under justeringsprocessen bör den stoppas och delar bör bytas ut eller tillverkarens tekniska stöd bör kontaktas.

Alla Raydafon Worm-växellådor passerar detektering av tandytan och driftstester utan belastning innan du lämnar fabriken för att säkerställa att växelparets frigång är i bästa skick. Vi tillhandahåller också användare detaljerade instruktioner för användnings- och underhållsguider. Om användare stöter på justeringssvårigheter på plats kan vi tillhandahålla fjärrteknisk hjälp, inklusive videoutflyttning eller strukturella ritningstjänster. Tack vare den rimliga strukturen och höga monteringsstandarder har Raydafons produkter visat god överföringsstabilitet i många automatiseringsutrustning, transportmaskiner och förpackningsmaskiner och kan upprätthålla exakt svar även under komplexa eller högfrekventa startstoppförhållanden. Korrekt justering av sidoavståndet är en viktig förutsättning för att säkerställa den långsiktiga stabila driften av utrustningen. Om du har fler tekniska frågor om produktstrukturen eller installationen på plats, vänligen kontakta Raydafon Technical Team, så kommer vi att ge snabbt och professionellt stöd.

Hur man beräknar maskväxelförhållandet

När du väljer eller designar enmaskväxellåda, beräkningen av överföringsförhållandet (dvs reduktionsförhållande) är en av de viktigaste parametrarna. Som en professionell maskutrustningstillverkare rekommenderar Raydafon att du exakt behärskar denna parameter innan du väljer en modell för att säkerställa att utgångshastigheten och vridmomentet uppfyller faktiska behov.

Beräkningsmetoden för överföringsförhållande för en maskutrustning reducerare är mycket direkt, och dess grundläggande formel är:

Överföringsförhållandet = Antal tänder på maskhjulet ÷ antal maskhuvuden

Bland dem är antalet tänder på maskhjulet i allmänhet markerat på produktens typskylt eller tekniska ritning, och vanliga värden är 30, 40, 50, 60, etc.; Antalet maskhuvuden är vanligtvis 1 eller 2, vilket indikerar hur många tänder som maskhjulet roterar per vänd på masken.

Till exempel, om maskhjulet har 40 tänder och masken är enstaka (1 huvud), är transmissionsförhållandet:

40 ÷ 1 = 40, det vill säga utgångshastigheten är 1/40 av ingångshastigheten.

Om masken är dubbelt slut (2 huvuden), är transmissionsförhållandet med samma antal maskväxeltänder: överföringsförhållandet är:

40 ÷ 2 = 20, retardationseffekten reduceras med hälften, men utgångshastigheten ökas.

I Raydafons faktiska produktserier tillhandahåller vi en mängd standardhastighetsförhållanden från i = 7,5 till i = 100 för att uppfylla kraven på hastighet och vridmoment under olika arbetsförhållanden. Vissa modeller stöder också flerstegskombinationer för att uppnå en större utgång av transmissionsförhållanden, till exempel 40: 1 i det första steget och 5: 1 i det andra steget, och det totala överföringsförhållandet kan nå 200: 1.

Det är värt att notera att i själva verket, utöver överföringsförhållandet, bör faktorer som utgångsmoment, effektivitetsförlust och arbetscykel också övervägas omfattande. Om reduktionsförhållandet är för stort kommer effektiviteten att minska och volymen kommer att öka; Om den är för liten kommer utgångsmomentet att vara otillräckligt och lasten kan inte drivas.

Radafon kan snabbt rekommendera lämplig kombination av modell- och hastighetsförhållanden baserat på ingångseffekt, driftshastighet, lastegenskaper och andra parametrar som tillhandahålls av kunden. Vårt tekniska team kan tillhandahålla fullständiga urval av beräkningstjänster för att säkerställa att utrustningen uppnår den förväntade prestandan i den faktiska driften. Om du har några frågor om beräkning av hastighetsförhållanden eller produktmatchning, vänligen kontakta Raydafon för teknisk support och anpassade förslag.
