Produkt
Snäckhjul i mässing
  • Snäckhjul i mässingSnäckhjul i mässing
  • Snäckhjul i mässingSnäckhjul i mässing

Snäckhjul i mässing

Raydafon är en Kina-baserad OEM-tillverkare och leverantör av snäckhjul i mässing för snäckväxellådor i ingenjörsmaskiner, metallurgisk utrustning, medicinsk utrustning, skeppsbyggnad och automatiserad lagerhållning. Standardproduktion använder ZCuSn10Pb1 tennbrons, hårdhet HB≥80, slitstyrka ca 30% högre än vanlig mässing. Kugghjulet bearbetas genom fem precisionssteg - gjutning, grovsvarvning, finsvarvning, slipning och slipning - för att nå tandytans grovhet Ra≤1,6μm och ingreppsfel under 0,05 mm med den matchande snäckan. Transmissionseffektiviteten är cirka 15 % högre än den nationella standarden, och självsmörjande prestanda minskar oljeberoendet. Kontinuerligt 5000-timmars drifttest visar slitage under 0,01 mm per 100 timmar. Standardprov: modul 0,5, 20 tänder, tanddiameter 11,2 mm, höjd 12 mm, ytterdiameter 11 mm, hål 4 mm, vikt 16 g. Anpassad modul, tandnummer, ytterdiameter från 50 mm till 300 mm och materialkvalitet stöds. Leveranstiden är cirka 15 dagar för standardbeställningar. Skicka ritning, materialkvalitet, kvantitet och destinationsport för en snabb offert.
Kina OEM Mässing snäckhjulstillverkare

Tillverkare av snäckhjul i mässing för snäckdrev inom teknik, medicinsk utrustning och skeppsbyggnadsutrustning

Raydafon är en Kina-baserad fabriksdirekt tillverkare och leverantör av mässingssnäckhjul. Detta snäckhjul av mässing använder ZCuSn10Pb1 tennbrons med hårdhet HB≥80 och slitstyrka cirka 30 % högre än vanlig mässing. Den bearbetas genom fem precisionssteg – gjutning, grovsvarvning, finsvarvning, tappning och slipning – för att nå tandytans grovhet Ra≤1,6μm och maskfel under 0,05 mm med den matchande snäckan. Transmissionseffektiviteten är cirka 15 % högre än den nationella standarden, och ett 5000-timmars kontinuerligt drifttest visar slitage under 0,01 mm per 100 timmar. Tillämpningar inkluderar svängning av grävmaskiner, lyft av gaffeltruckar, valsverksrullväxellåda, roterande ramar för CT-skanner, justering av tandläkarstolar, däckskranar och automatiserade lagerstaplare. Anpassad modul, tandnummer och ytterdiameter från 50 mm till 300 mm stöds. Skicka ritning, materialkvalitet, kvantitet och destinationsport för att begära en offert.

HB≥80Hårdhet
Ra≤1,6μmTandytan
<0,05 mmMeshing-fel
+15 %Effektivitet kontra nationell standard
15 dagarStandardleverans

Fördelar med material, precision och självsmörjning

Raydafon tillverkar detta snäckhjul i mässing med ZCuSn10Pb1 tennbrons. Jämfört med vanlig mässing erbjuder denna legering högre hårdhet, bättre slitstyrka och mer stabil prestanda under kontinuerlig belastning. Produktionsprocessen i fem steg styr både tandgeometri och ytfinish, vilket är viktigt för jämn ingrepp med snäckaxeln.

Steg 1 — Casting

ZCuSn10Pb1 tennbrons gjuts till ämnen med kontrollerad kornstruktur för stabil hårdhet.

Steg 2 — Grov och finsvarvning

Ytterdiameter, hål, steg och ytor vrids till tolerans innan kugghjulsskärning.

Steg 3 — Hobbing

Den spiralformade tandprofilen skärs för att matcha snäckaxeln, med tandnummer och modul styrd per ritning.

Steg 4 — Slipning

Tandytan är slipad till Ra≤1,6μm och maskens ingreppsfel hålls under 0,05 mm.

Steg 5 — Inspektion och packning

Hårdhet, dimension och maskning kontrolleras. Rostskyddsolja och skyddsomslag appliceras före packning.

För köpare som köper relaterade redskap och transmissionsdelar, granska helaPrecisionsutrustningkategori, denSnäckväxel och snäckaxelsida ochDuplex snäckväxelsida.

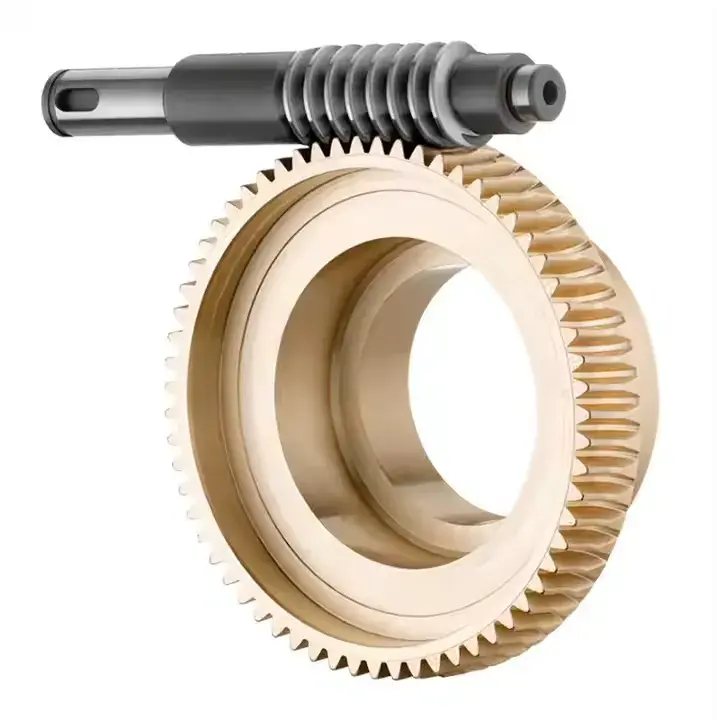

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Snäckhjul i mässing tillverkat av ZCuSn10Pb1 tennbrons

Standardspecifikationer och mått

Tabellerna nedan visar standardprovspecifikation, snäckhjulsstorlek och matchande snäckväxelaxelstorlek. Anpassad modul, tandnummer, ytterdiameter från 50 mm till 300 mm, borrning och materialkvalitet stöds för OEM-projekt.

Standardspecifikationer

Punkt Värde
Material Mässing (ZCuSn10Pb1 tenn brons)
Färg Gul
Modul 0.5
Vikt 16 g

Storlek på maskhjulet

Punkt Värde
Tänder 20
Tänders diameter 11,2 mm
Höjd 12 mm / 0,47 tum
Ytterdiameter 11 mm / 0,43 tum
Håldiameter 4 mm / 0,16 tum
Stegstorlek 9 × 7 mm / 0,35 × 0,27 tum (Dia × H)
Total storlek 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 tum (H × OD × ID)

Storlek på snäckhjulsaxel

Punkt Värde
Höjd 20 mm / 0,79 tum
Ytterdiameter 9,8 mm / 0,39 tum
Innerdiameter 3,17 mm / 0,12 tum
Storlek 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 tum (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Måttreferens för standardsnäckhjul i mässing

Tillämpningar inom tekniska maskiner, medicinsk utrustning och skeppsbyggnad

Ingenjörsmaskiner

Grävmaskinens svängmekanismer förlitar sig på att den hanterar tungt vridmoment och håller svängbordet igång och stannar smidigt i leriga förhållanden. Gaffellyftsystem använder den för exakta lyft vid 3-tons laster utan att skaka.

Metallurgisk utrustning

Valsverksvalsväxellådan bibehåller stabil drift vid 250°C, vilket stöder jämn stålplåttjocklek. Stålpiplutningsanordningar använder sina självsmörjande egenskaper för att undvika oljeförorening av smält stål.

Medicinsk utrustning

CT-skanners roterande ramar går under 45 dB med detta snäckhjul i mässing, som stöder tydlig bildåtergivning. Tandbehandlingsstolens justeringar uppnår 0,5 mm precisionslyft och sänkning.

Skeppsbyggnad

Däckskranens luftningsmekanismer motstår saltspraykorrosion och glider fortfarande inte efter 500 timmars saltspraytestning. Fartygsstyrningssystem bibehåller exakt riktningskontroll i vind och vågor.

Automatiserad lagerhållning

Lyftsystem för staplare utför 20 åtgärder per minut med positioneringsfel som inte överstiger 1 mm. Styranordningar för sorteringslinje hanterar snabba riktningsändringar utan paketstopp.

Textil och förpackningar

Textil- och förpackningsutrustning drar nytta av stabil kraftöverföring, självsmörjning och minskad energiförbrukning under långa kontinuerliga skift.

För relaterade transmissionskomponenter, seSkruvväxelkategorin ochFasad växelsida.

Kvalitetsbevis, testning och exportsupport

Material- och hårdhetsrekord

ZCuSn10Pb1 tennbronskvalitet, hårdhet HB≥80 och värmebehandlings- eller gjutprotokoll kan tillhandahållas med bulkförsändelser.

Tandprofil och måttbesiktning

Modul, kuggnummer, kuggdiameter, ytterdiameter, hål- och stegmått kontrolleras mot beställd ritning eller prov.

Nät- och bruskontroll

Varje sats kontrolleras för maskfel under 0,05 mm med den matchande snäckan, jämn rotation och lågt körljud.

Exportförpackning

Kugghjulen är packade med rostskyddsolja och skyddsomslag. Bulkorder kan pallas och bandas för sjöfrakt, flygfrakt eller expressleverans.

Anpassad OEM-beställningsprocess

Steg 01 Skicka ansökningsinformation

Ange modul, tandnummer, ytterdiameter, hål, stegstorlek, materialkvalitet, kvantitet och destinationsport.

Steg 02 Ritning eller provgranskning

Raydafon granskar OEM-ritningen eller det fysiska provet och bekräftar specifikationer och materialval.

Steg 03 Prov och godkännande

För skräddarsydda projekt tar Raydafon fram ett prov för köparbekräftelse innan bulkproduktion.

Steg 04 Produktion och offert

Efter godkännande tillhandahåller Raydafon en FOB Ningbo offert, produktionsschema och packningsdetaljer.

Vanliga frågor

Vad är ett snäckhjul i mässing?

Ett snäckhjul av mässing är hjuldelen av en snäckväxel som går i ingrepp med en snäckaxel för att överföra rörelse och vridmoment i en 90° axelvinkel. Mässing och bronslegeringar används eftersom de erbjuder låg friktion, god slitstyrka och självsmörjande egenskaper när de kombineras med en härdad stålsnäck.

Vilket material använder Raydafon?

Raydafons standardproduktion använder ZCuSn10Pb1 tennbrons med hårdhet HB≥80 och slitstyrka cirka 30 % högre än vanlig mässing. Andra brons- eller mässingskvaliteter kan användas på begäran beroende på belastning, hastighet och miljö.

Vilken precision och effektivitet kan uppnås?

Kugghjulet bearbetas genom fem precisionssteg - gjutning, grovsvarvning, finsvarvning, slipning och slipning - för att nå tandytans grovhet Ra≤1,6μm och ingreppsfel under 0,05 mm med den matchande snäckan. Transmissionseffektiviteten är cirka 15 % högre än den nationella standarden, och ett 5000-timmars kontinuerligt drifttest visar slitage under 0,01 mm per 100 timmar.

Vad är standardprovstorleken?

Standardprov: modul 0,5, 20 tänder, tanddiameter 11,2 mm, höjd 12 mm, ytterdiameter 11 mm, hål 4 mm, vikt 16 g. Matchande snäckväxel: höjd 20 mm, ytterdiameter 9,8 mm, innerdiameter 3,17 mm. Anpassad modul, tandnummer, ytterdiameter 50-300 mm och hål stöds.

Vilka är de viktigaste tillämpningarna?

Tillämpningar inkluderar svängmekanismer för grävmaskiner, lyftsystem för gaffeltruckar, växelverksväxellåda, tippningsanordningar för stålpip, roterande ramar för CT-skanner, justering av tandläkarstolar, däckskranar, fartygsstyrsystem, automatiserade lagerstaplare och styranordningar för sorteringslinjer.

Vilken information behövs för en offert?

Skicka ritnings- eller provdetaljer, modul, tandnummer, ytterdiameter, hål, materialkvalitet, kvantitet och destinationsport. Raydafon kommer att svara med en FOB Ningbo offert och ledtid.

Vad är leveranstiden?

Standardbeställningar skickas inom cirka 15 dagar efter orderbekräftelse. Anpassade eller bulkordrar beror på ritningens komplexitet och kvantitet. Raydafon tillhandahåller ett uppdaterat schema efter ritningsgodkännande.

Är du redo att köpa anpassade snäckhjul av mässing?

Skicka din ritning eller provdetaljer, modul, tandnummer, ytterdiameter, hål, materialkvalitet, orderkvantitet och destinationsport. Raydafon kommer att bekräfta specifikationen, ta fram ett prov om det behövs och sedan tillhandahålla en FOB Ningbo offert med ledtid och packningsdetaljer.
