Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / HYDRAULISKA DIVISION

Gaffeltruck Hydraulcylinder Tillverkare för OEM-försörjning, eftermarknadsbyte och fältreparation

Raydafon tillverkar gaffeltrucks hydraulcylindrar för elektriska gaffeltruckar, förbränningstruckar, staplare och lagerutrustning. Varje enhet är byggd mot bekräftad borrning, slaglängd, stångdiameter och anslutningsände, sedan trycktestad innan den lämnar monteringsbandet, så att den kan gå direkt på lastbilen utan justering.

Vi levererar helmaskinsfabriker, hydrauliska systemintegratörer, regionala reservdelshandlare och serviceenheter som ansvarar för terminalutrustning. Cylindrar exporteras till Europa, Sydostasien och Sydamerika och täcker både originalutrustning och efterfrågan på eftermarknadsersättning.

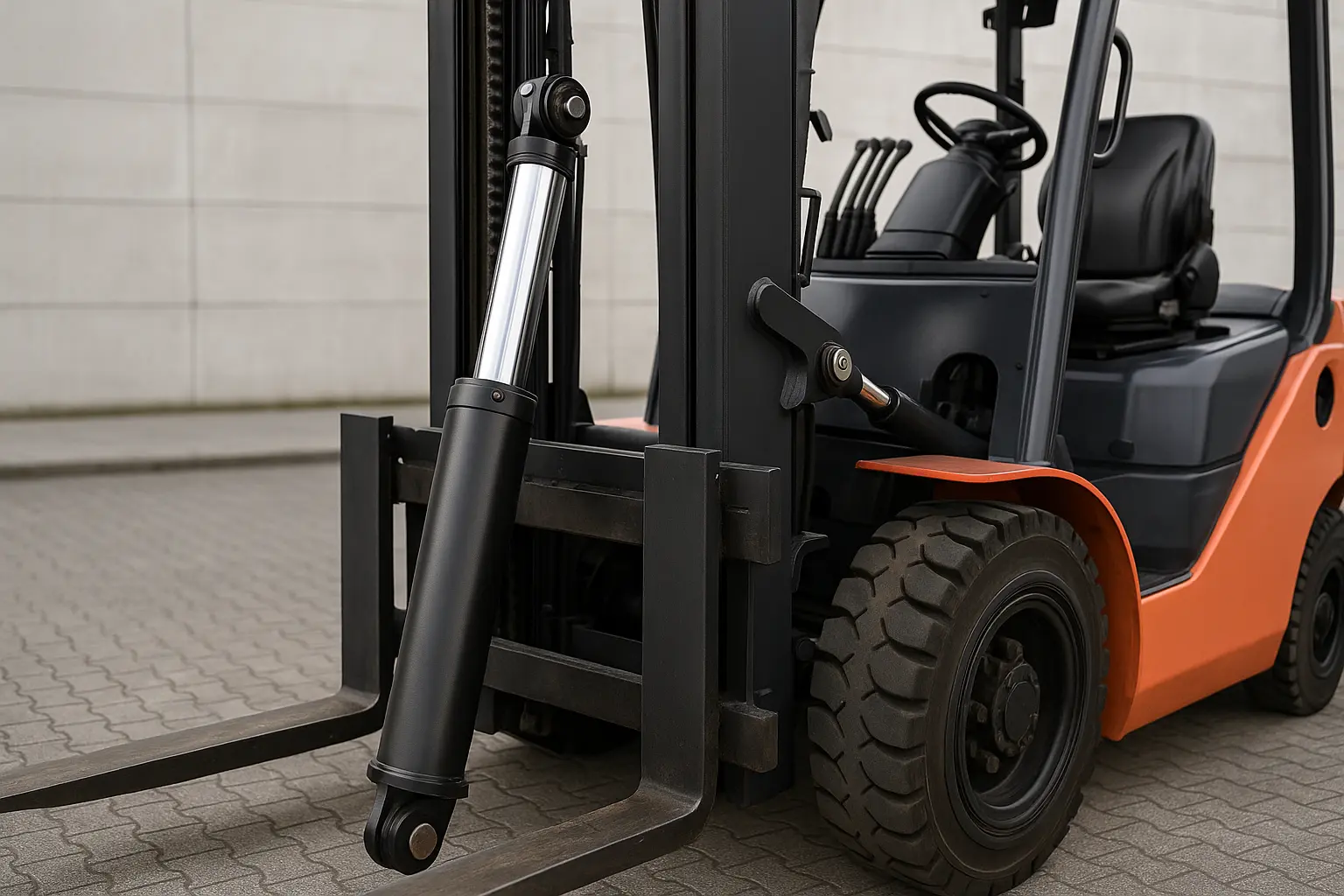

Forklift hydraulic cylinder manufactured by Raydafon
Gaffeltrucks hydraulcylindrar tillverkas med CNC-bearbetade nyckeldimensioner, förseglade i en kontrollerad process, trycktestade sedan innan leverans.
1,5–18 tTäckning för gaffeltrucktonnage
7–14 MPaArbetstrycksområde
Lyft / TiltStandardfunktionstyper
CNCNyckeldimensionskontroll
OEM / ODMRitningsbaserad anpassning
01

Gaffeltruck hydraulcylinderförsörjning för tilt-, lyft- och sidoförskjutningsmekanismer

Olika gaffeltruckfunktioner ställer olika krav på cylindern. Tiltcylindern, lyftcylindern och sidoförskjutningscylindern är inte utbytbara - var och en behöver sitt eget hål, slaglängd, stångförhållande och monteringsgeometri för att passa masten och vagnen den kör.

  • Tiltcylindrar för gafflar och mastvinkelkontroll
  • Lyftcylindrar för höjning och sänkning av masten
  • Cylindrar med sidoförskjutningsmekanism
  • Hydraulpaket för elektriska gaffeltruckar
  • Förbränningstruckcylindrar
  • Staplare och lagerhanteringsutrustning
  • Anpassad borrning och slag på ritning
  • Ersättning för befintliga artikelnummer

Vad avgör rätt cylinder

  • Tonnage1,5 t till 18 t gaffeltruckar behöver väsentligt olika hålstorlekar och väggtjocklekar.
  • FungeraTilt, lyft och sidoförskjutning ger olika lastriktningar och arbetscykler.
  • MonteringFrämre och bakre tapp, fläns eller gaffelanslutningar måste matcha masten och ramen.
  • MiljöDamm, fukt och frekvent drift kräver lämplig stavfinish och tätningskvalitet.

Nyckelkomponenter är gjorda av höghållfast legerat stål, med stavens yta elektropläterad eller hårdkrombehandlad för korrosions- och slitstyrka. Resultatet är mjuka rörelser, snabb respons och stabil tätning under frekvent daglig drift, inte bara under den första veckan efter installationen.

02

Hur man bygger om en gaffeltruck hydraulcylinder

Att bygga om en gaffeltrucks hydraulcylinder är inte bara en fråga om att skruva av ändlocket och byta ut gummiringen. Processen har fem steg och var och en har betydelse - hoppa över ett steg så kommer enheten att läcka igen inom några dagar efter att den tagits i bruk igen.

  1. Släpp trycket och ta bort cylindern Släpp systemtrycket, koppla loss hydraulledningarna och ta bort cylindern från trucken. Lossa ändlockets bultar med en skiftnyckel och dra ut kolvstångsenheten långsamt, var noga med att inte repa cylinderloppet. Om det finns mycket olja inuti, töm och rengör innan du fortsätter.
  2. Inspektera varje borttagen komponent Kontrollera kolven, stången och tätningsringarna en efter en för deformation, slitage, kantförlust eller rost. Ett enda slitmärke kan vara källan till läckan, så hoppa inte över den noggranna inspektionen.
  3. Byt ut alla åldrade eller skadade tätningar Bekräfta specifikationen innan montering. Vissa cylindrar använder kombinerade tätningar, och att installera dem i fel riktning kommer att orsaka omedelbart fel oavsett hur väl resten av ombyggnaden är gjord.
  4. Återmontera i originalordning Montera kolvstången försiktigt och håll mittaxeln inriktad hela tiden. Om stången inte är korrekt centrerad kommer även en korrekt ombyggd cylinder att läcka inom några dagar efter drift.
  5. Trycktest före återmontering Montera den monterade cylindern på trycktestutrustningen och kontrollera om det finns inre läckage eller fastnar. Först efter att testet har passerat bör den monteras tillbaka på gaffeltrucken.

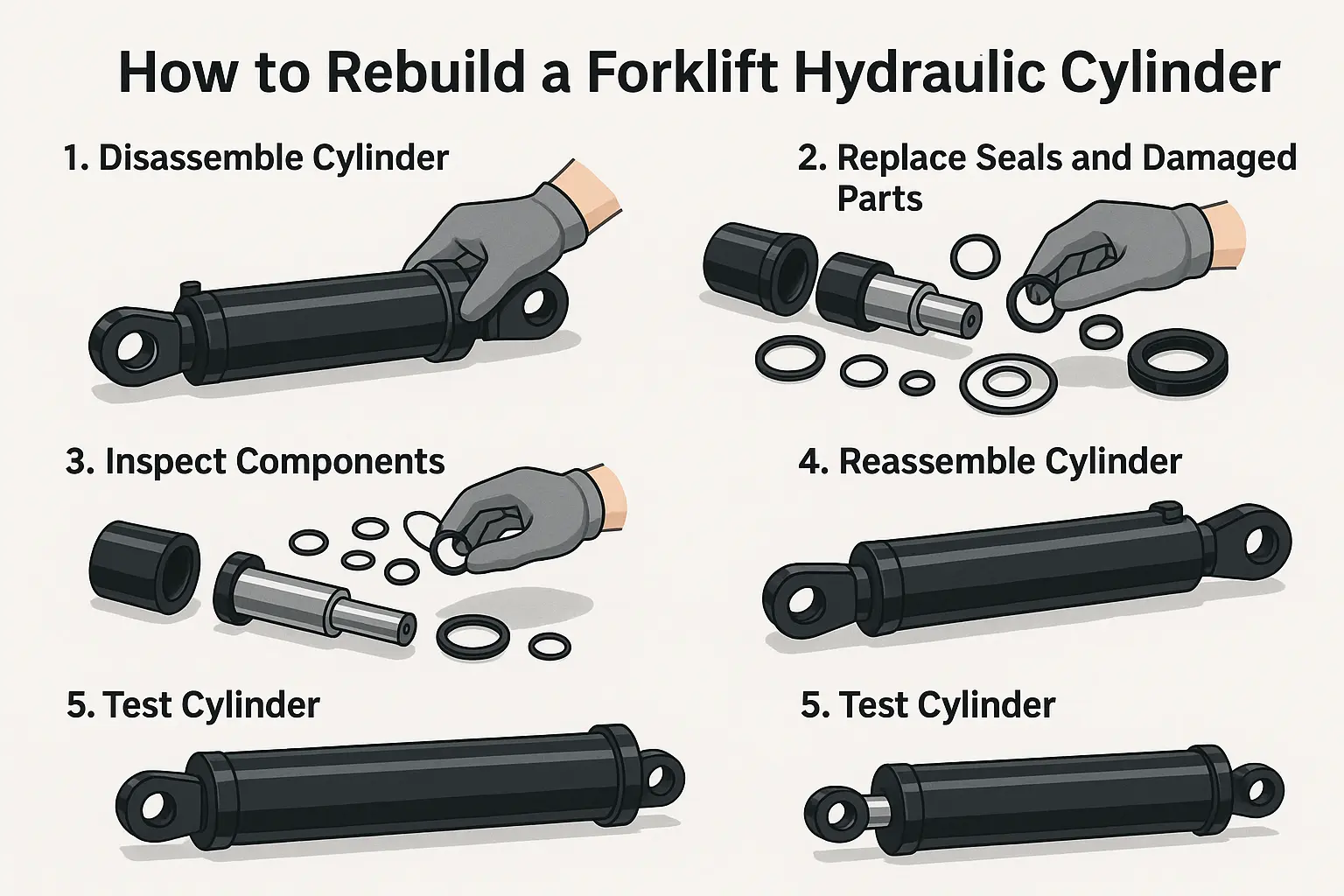

Forklift hydraulic cylinder rebuild process
Inspektion, tätningsbyte och korrekt återmontering står för den största framgången med återuppbyggnaden – trycktestet bekräftar det.

När det inte är värt det att bygga om

Om kolvstången är böjd eller cylinderloppet är rejält skårat, kommer en ombyggnad inte att hålla. Byte är den mer ekonomiska vägen. Raydafon levererar hydrauliska cylindrar och delar för hela sortimentet av gaffeltruckar, plus reparationssatser på begäran – lämpliga för gaffeltruckreparatörer och utrustningsingenjörer som behöver få en lastbil i drift igen samma dag.

03

Hur man tar bort en hydraulcylinder från en gaffeltruck

Borttagningssekvens och hanteringsdetaljer avgör om jobbet tar tjugo minuter eller skadar omgivande komponenter. De fyra stegen nedan är standardproceduren som våra servicepartners följer.

Släpp trycket Stäng av gaffeltrucken och låt hydraulsystemet släppa trycket naturligt. Vänta flera minuter för att säkerställa att allt tryck har tömts innan du rör vid någon anslutning.
Koppla bort oljeledningarna Linda in skarven med en trasa för att fånga upp kvarvarande olja, ta bort högtrycksslangen från cylindern och markera den så att den kan återanslutas i rätt läge.
Ta bort fäststift eller bultar Cylindern är vanligtvis ansluten till masten eller ramen med främre och bakre stift. Lokalisera stiftpositionerna, ta bort eventuella låsringar först och slå sedan ut stiften eller ta bort bultarna.
Lyft ut cylindern Cylinderkroppen är tung. Använd två personer eller en sele, undvik att träffa omgivande struktur och håll cylindermynningen uppåt så att olja inte rinner ut.

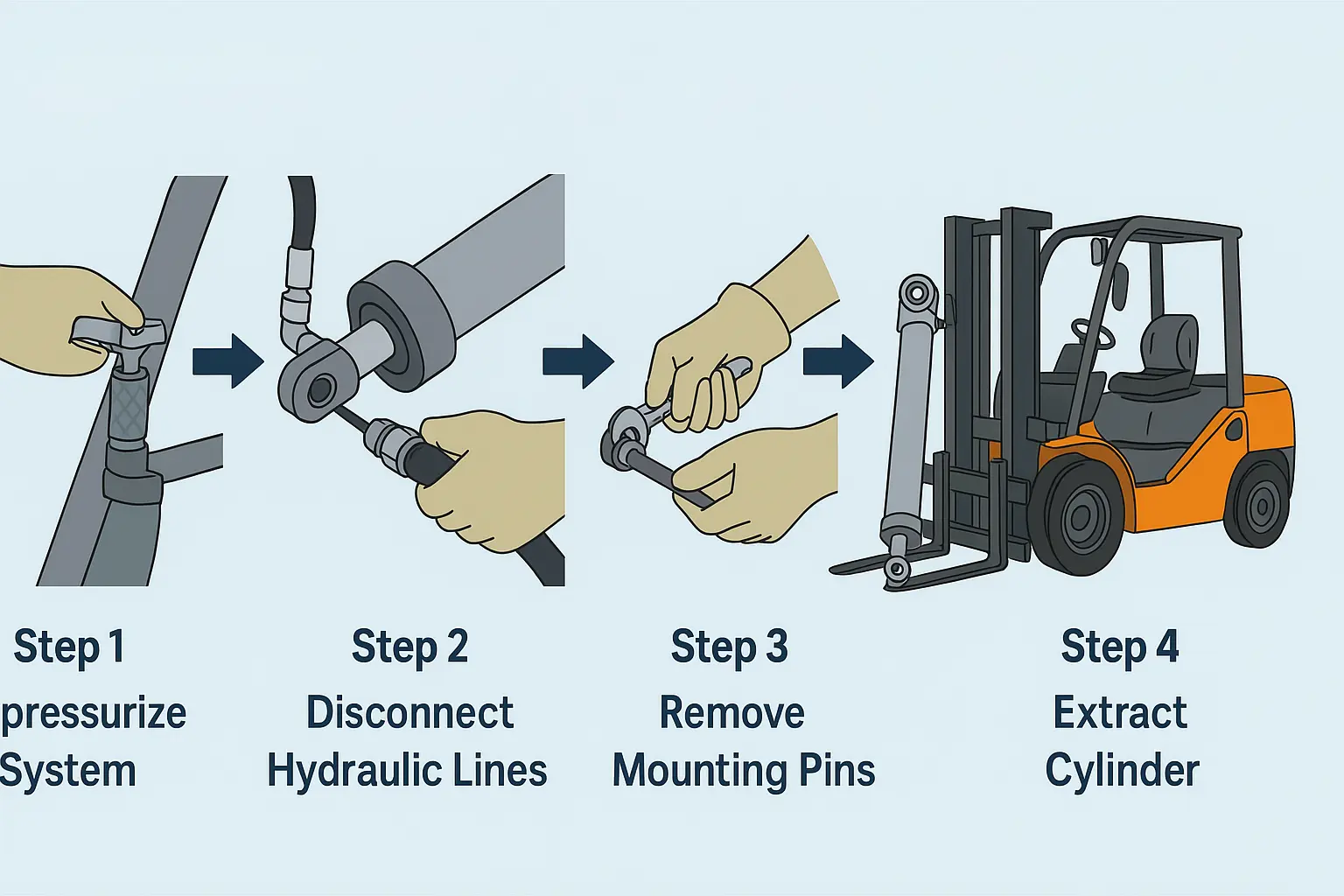

Removing a hydraulic cylinder from a forklift
När den har tagits bort, förslut oljeporten omedelbart för att hålla damm borta och förhindra rost under lagring eller transport.

När cylindern är borta från lastbilen, täta oljeporten omedelbart. Raydafon levererar hydraulcylinderprodukter och tätningssatser anpassade till ett brett utbud av gaffeltruckmodeller, så att användarna kan återställa utrustningens funktion snabbt istället för att vänta på anpassade delar.

04

Vem vi levererar

Kanal 01

Gaffeltrucktillverkare

OEM- och ODM-utveckling mot maskinritningar och tekniska krav, inklusive speciella gaffeltruckar och avancerade konfigurationer.

Kanal 02

Hydrauliska systemintegratörer

Cylinderförsörjning anpassad till hydraulisk paketdesign, med ritningsbekräftelse, provgranskning och leveransschema.

Kanal 03

Service och underhållsenheter

Ersättningscylindrar och reparationssatser för underhåll av terminalutrustning, med snabb respons för kortvariga krav.

05

Om Raydafon

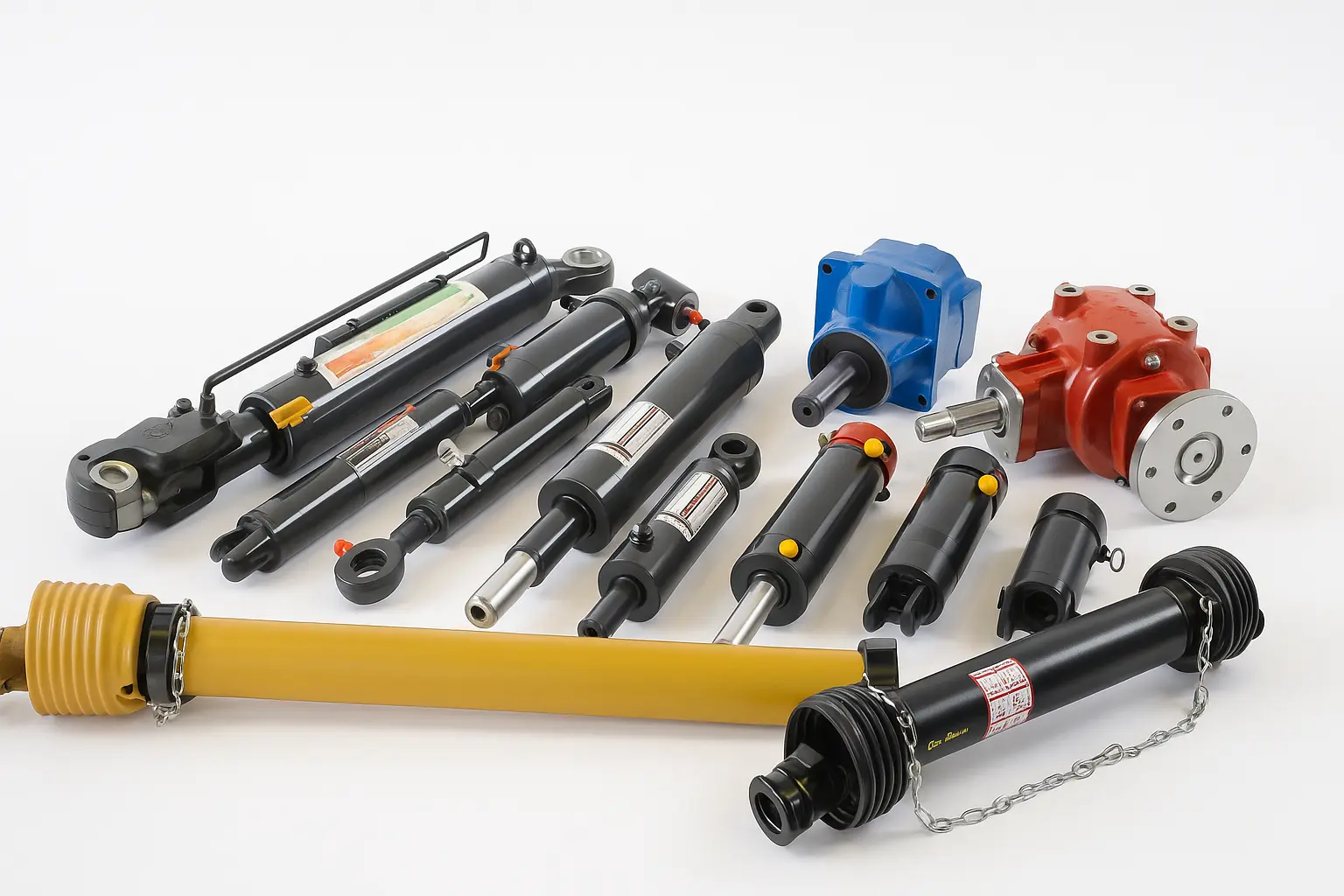

Raydafon hydraulic cylinder factory
Raydafon tillverkar hydraulcylindrar för gaffeltruckar, mobilkranar, sopbilar, arbetsfordon och andra specialfordon.

Raydafon är en tillverkare fokuserad på hydraulik- och transmissionssystemlösningar. Vi förlitar oss inte på marknadsföringsspråk – vi bygger produkter stadigt och låter pålitlig kvalitet bära verksamheten. Under åren har vi koncentrerat oss på utveckling och produktion av hydraulcylindrar, med ett brett modellutbud och flexibel anpassning för entreprenadmaskiner och speciella fordonsapplikationer.

Utöver hydraulcylindrar för gaffeltruckar täcker vårt produktsortiment mobilkranarhydraulikcylindrar, hydraulcylindrar för sopbilar och hydraulcylindrar för arbetsfordon, alla med höghållfasta material och precisionsbearbetning för att arbeta stabilt under högtrycks- och högfrekventa arbetsförhållanden.

Vid sidan av hydraulcylindrar levererar Raydafon en komplett produktlinje för kraftöverföring inklusiveKraftöverföringsaxlar, jordbruksväxellådor, precisionsväxlarochplanetväxellådor. Tillverkare av helmaskiner, reparatörer och återförsäljare av delar kan köpa flera komponenter från en leverantör, vilket eliminerar dubbelt koordineringsarbete.

06

Gaffeltruck Hydraulcylinder Vanliga frågor

Vilken information behöver jag lämna för en offert?

Skicka gaffeltruckens tonnage, cylinderfunktion (lyft, tilt eller sidoförskjutning), hål, stångdiameter, slaglängd, anslutningsände, monteringsmått och arbetstryck. En ritning, ett provfoto eller ett befintligt artikelnummer påskyndar bekräftelsen avsevärt.

Kan du leverera en ersättning till en befintlig gaffeltruck?

Ja. Skicka originalartikelnumret eller en måttritning så bekräftar vi matchningen. Detta är den vanligaste vägen för efterfrågan på eftermarknadsersättning.

Levererar ni reparationssatser såväl som kompletta cylindrar?

Ja. Reparationssatser kan levereras enligt kundens önskemål, vilket är användbart för gaffeltruckreparatörer och utrustningsingenjörer som behöver restaurera en lastbil på plats.

Vilket tryck arbetar dessa cylindrar vid?

Gaffeltrucks hydraulcylindrar arbetar vanligtvis i intervallet 7–14 MPa beroende på gaffeltruckens tonnage och funktion. Varje cylinder trycktestas före leverans för att bekräfta prestanda vid specificerad klassificering.

Vilken ytbehandling används på kolvstången?

Nyckelkomponenter är gjorda av höghållfast legerat stål med stavytan galvaniserad eller hårdkrombehandlad för korrosions- och slitstyrka, lämplig för frekvent drift och tuffa arbetsmiljöer.

Stöder du anpassade hål, slag och anslutningsstilar?

Ja. Vi levererar skräddarsydda lösningar med olika cylinderdiametrar, slaglängder och anslutningsändar anpassade till den specifika gaffeltruckmodellen och driftsintensiteten, inklusive OEM- och ODM-projekt.

Begär offert för en gaffeltruck hydraulcylinder

Skicka gaffeltruckmodell, cylinderfunktion, borrning, slaglängd och monteringsdetaljer. Raydafon kommer att bekräfta specifikationen och returnera en offert med ledtid – oavsett om du är en gaffeltrucktillverkare, en hydraulisk systemintegratör eller en underhållsenhet.

View as

Gaffeltruck tiltcylinder

Gaffeltruck tiltcylinder

Raydafon gaffeltruck tiltcylinder är en specialdesignad hydraulcylinder för gaffelmasttiltkontroll på 1,5-18 tons gaffeltruckar. Tillverkad av höghållfast stål med matchad kolv, cylinderkropp, stång och tätningssats. Arbetstryck 7-14 MPa, ingen tryckfluktuation under belastning. Standard håldiametrar 60-100 mm, stavdiametrar 25-40 mm, slaglängd 32-193 mm. Skruvfixering och låsringanslutning tillåter byte av oljetätning på några minuter utan att ta bort masten. Lämplig för lager-, fabriks- och hamnverksamhet. Anpassat hål, slaglängd och installationsavstånd tillgängliga för OEM-truckmärken. MOQ 50 enheter, 25-35 dagars bulk ledtid. Skicka gaffeltruckmodell, borrning/slagbehov och kvantitet för offert.
Gaffellyftcylinder

Gaffellyftcylinder

Raydafons gaffellyftcylinder är den vertikala lyftkomponenten installerad på masten som höjer och sänker gaffelvagnen. Tillverkad av höghållfast stål med matchad kolv och optimerad tätningsringstruktur. Standardmodeller täcker Φ56-60 mm hål, Φ45 mm stång, 1500-1505 mm slaglängd och 17,5-18,1 MPa arbetstryck. Avancerade modeller inkluderar en buffertanordning som förhindrar hårda stötar vid fullt slag och skyddar både lasten och maststrukturen. Kompatibel med el- och dieseltruckar. Fem standardmodeller från N30M300 till A2A35M300, anpassad borrning och slaglängd tillgängliga för OEM. MOQ 50 enheter, 25-35 dagars bulk ledtid. Skicka gaffeltruckmodell, slaglängdskrav och kvantitet för offert.
Som en pålitlig Gaffeltruck Hydraulcylinder tillverkare och leverantör i Kina har våra produkter passerat CE -certifiering. Om du vill köpa kvalitetsprodukter, vänligen kontakta oss.
