Varför snäckväxellåda förblir en föredragen lösning för transportörsystem?

I en värld av materialhantering och industriell automation är transportörsystem livslinorna för produktion och logistik. For decades, thesnäckväxellådahar förblivit en föredragen lösning för att driva dessa transportörer, och det av goda skäl. En snäckväxellåda, som kännetecknas av sin rätvinkliga ingångs-utgångskonfiguration och höga reduktionsförhållanden, erbjuder unika fördelar som är särskilt väl lämpade för kraven från transportörapplikationer. Dessa inkluderar inneboende självlåsande förmåga (som förhindrar bakåtkörning och ger säkerhet vid stopp), kompakt fotavtryck, hög vridmomentdensitet och utmärkt motståndskraft mot stötbelastning. På Raydafon Technology Group Co., Limited, har vår fabrik designat och tillverkat snäckväxellådor i över 20 år, och vi ser dem konsekvent specificerade för transportörer i industrier som sträcker sig från gruvdrift och livsmedelsförädling till fordonsmontering och e-handel. Frågan är inte om en snäckväxellåda kan tjäna en transportör – det är därför den fortfarande är förstahandsvalet för ingenjörer och anläggningschefer som söker pålitlighet och prestanda.

Föredraget för snäckväxellådan i transportörsystem beror på en kombination av mekaniska, operativa och ekonomiska faktorer. Mekaniskt ger glidverkan mellan snäckan och kugghjulet en jämn, tyst drift som minimerar vibrationer – avgörande för precisionstransport av ömtåliga eller känsliga material. Operationellt tillåter de höga reduktionsförhållandena (ofta 5:1 till 70:1 i ett enda steg) användningen av en relativt liten motor för att driva tunga laster med låga hastigheter, vilket är precis vad de flesta transportörer kräver. Ekonomiskt ger snäckväxellådan lång livslängd med minimalt underhåll, tack vare sin robusta konstruktion och tillgången på slitstarka bronsväxlar. Vår fabrik på Raydafon Technology Group Co., Limited har förfinat snäckväxellådans design med avancerade material, såsom härdade och slipade stålsnäckar och centrifugalgjutna snäckväxlar i brons, för att uppnå verkningsgrader som överstiger 90 procent (för utväxlingar upp till 30:1) och livslängd på över 100 000 timmar under nominell belastning. Den här artikeln ger en omfattande undersökning av de tekniska egenskaperna, prestandadata och urvalskriterier som bekräftar snäckväxellådans varaktiga relevans i transportörapplikationer.

Innehållsförteckning

• 1. Varför erbjuder snäckväxellådan överlägsen självlåsning och säkerhet för transportörer?
• 2. Hur uppnår snäckväxellådan hög vridmomentdensitet i en kompakt design?
• 3. Vilka är de viktigaste tekniska specifikationerna för vår snäckväxellåda för transportörer?
• 4. Hur kan snäckväxellådan minska buller och vibrationer vid transportördrift?
• Vanliga frågor (FAQ)
• Slutsats och konsultation av anpassad växellåda

Varför erbjuder snäckväxellådan överlägsen självlåsning och säkerhet för transportörer?

En av de mest utmärkande och fördelaktiga egenskaperna hos snäckväxellådan är dess potential för självlåsning. I en självlåsande snäckväxellåda kan snäckan driva snäckhjulet, men snäckhjulet kan inte driva masken. Detta beror på kuggprofilens geometri och skruvens spiralvinkel. När transportören stoppas tenderar belastningen på bandet eller rullen att backa växellådan, men den självlåsande egenskapen hos snäckväxellådan förhindrar detta och håller transportören stilla utan behov av en mekanisk broms. Den här funktionen är inte bara en säkerhetsfördel – förhindrar okontrollerad rörelse under underhåll eller effektbortfall – utan också en kostnadsbesparing, eftersom den eliminerar behovet av ett extra bromssystem. På Raydafon tillverkar vår fabrik snäckväxellådor med noggrant beräknade ledningsvinklar för att uppnå tillförlitlig självlåsning för de flesta transportörapplikationer.

Viktiga skäl till varför självlåsning i en snäckväxellåda värderas i transportörsystem:

• Lasthållning utan ström:I lutande transportörer håller den självlåsande snäckväxellådan lasten på plats när motorn stoppas, vilket förhindrar att bandet glider bakåt. Detta är viktigt för säkerheten och förhindrar produktskador.
• Minskat antal komponenter:Genom att eliminera behovet av externa bromsar, kopplingar eller hållaranordningar förenklar snäckväxellådan drivlinan, vilket minskar både initialkostnaden och potentiella felpunkter.
• Nödstoppsskydd:Vid strömavbrott ser en självlåsande snäckväxellåda till att transportören förblir stillastående, vilket förhindrar skenande laster som kan skada personal eller skada utrustning.
• Inga krav på hållmoment:Motorn och drivsystemet behöver inte utöva ett hållmoment, vilket innebär att motorn kan stängas av helt vid stopp, vilket sparar energi och minskar värmeuppbyggnaden.

För att uppnå effektiv självlåsning måste friktionskoefficienten mellan snäckan och snäckväxeln vara tillräcklig och ledningsvinkeln måste vara under friktionsvinkeln. Vår fabrik använder högkvalitativa kugghjul i bronslegeringar som ger en optimal friktionskoefficient (vanligtvis 0,08-0,12) och en ledningsvinkel på 3 till 5 grader för de flesta självlåsande modeller. Detta säkerställer att självlåsningen är tillförlitlig även efter långvarigt slitage. Men för mycket högeffektiva applikationer där självlåsning inte krävs, kan våra snäckväxellådor också levereras med större ledningsvinklar (t.ex. 12-15 grader) för att uppnå högre verkningsgrad (upp till 92 procent), på bekostnad av självlåsande förmåga. Vårt tekniska team klRaydafon Technology Group Co., Limitedkan ge råd om den bästa konfigurationen baserat på din transportörs lutning, belastning och säkerhetskrav.

I praktiken har den självlåsande funktionen hos snäckväxellådan visat sig ovärderlig i många transportörapplikationer. Till exempel, i en livsmedelsanläggning med lutande bandtransportörer förhindrar snäckväxellådan att bandet glider tillbaka när linjen stoppas för rengöring. I en monteringslinje för bilar håller snäckväxellådan transportören på plats under robotdrift, vilket säkerställer att delar är exakt placerade. Tillförlitligheten hos denna självlåsande förmåga är en viktig anledning till att konstruktörer av transportörsystem fortsätter att välja snäckväxellåda framför andra typer av växellådor såsom spiralformade eller planetariska enheter, som vanligtvis kräver ytterligare bromsmekanismer. Vår fabriks omfattande fältdata visar att transportörer utrustade med vår snäckväxellåda inte har upplevt noll backkörningsincidenter i över 50 000 installationer över hela världen.

Hur uppnår snäckväxellådan hög vridmomentdensitet i en kompakt design?

Transportörsystem är ofta utrymmesbegränsade, med begränsat utrymme för stora drivenheter och växellådor. Snäckväxellådan är i sig kompakt eftersom snäckan och snäckhjulet är anordnade i en rät vinkel konfiguration, vilket gör att motorn kan monteras parallellt med eller vinkelrätt mot transportörens axel, beroende på applikation. Ännu viktigare är att snäckväxellådan uppnår höga reduktionsförhållanden i ett enda växelsteg, vilket innebär att en mindre motor kan användas för att leverera det erforderliga utgående vridmomentet, vilket ytterligare minskar det totala fotavtrycket. Till exempel är en enstegs snäckväxellåda med ett förhållande på 50:1 vanligt, medan en spiralformad växellåda skulle kräva tre eller fyra steg för att uppnå samma minskning, vilket tar upp betydligt mer utrymme. Vår fabrik hos Raydafon Technology Group Co., Limited har optimerat snäckväxellådans design med ett kompakt centrumavstånd (CD) som sträcker sig från 40 mm till 160 mm för våra standardmodeller, vilket ger ett brett utbud av vridmoment från 50 Nm till 3 000 Nm.

Specifika designegenskaper som bidrar till vridmomentdensiteten i vår snäckväxellåda:

• Härdad och mald mask:Snäckan är tillverkad av fallhärdat legerat stål (20CrMnTi) med en hårdhet på 58-62 HRC, och den markerade gängprofilen säkerställer låg friktion och hög bärförmåga. Detta gör att snäckväxellådan kan överföra upp till 3 000 Nm vridmoment med ett centrumavstånd på endast 160 mm.
• Centrifugerat snäckhjul av brons:Snäckhjulet är tillverkat av CuSn12Ni2 brons, som har utmärkt slitstyrka och höga lastbärande egenskaper. Centrifugalgjutningsprocessen ger en tät, porositetsfri struktur som ökar växelns utmattningslivslängd.
• Optimerad tandprofil:Vi använder en modifierad evolvent tandprofil med en tryckvinkel på 22,5 grader, vilket ger en balans mellan lastkapacitet och effektivitet. Denna profil minskar också spänningskoncentrationen vid tandroten, vilket ökar snäckväxellådans motståndskraft mot stötbelastningar.
• Högkapacitetslager:Koniska rullager används på snäckaxeln för att hantera både radiella och axiella belastningar, medan tunga spårkullager används på snäckhjulsaxeln. Dessa lager är dimensionerade för att överskrida växellådans nominella livslängd (L10 > 20 000 timmar).

För att kvantifiera fördelen med vridmomentdensitet, överväg en typisk transportörapplikation som kräver 500 Nm utgående vridmoment vid 20 rpm. En spiralformad växellåda med 4-stegs reduktion kan ha ett centrumavstånd på 200 mm och väga 120 kg. Vår snäckväxellåda med förhållandet 40:1 kan leverera samma vridmoment med ett centrumavstånd på 100 mm och en vikt på endast 60 kg, vilket minskar det nödvändiga monteringsutrymmet med 60 procent och förenklar transportörens övergripande struktur. Denna kompakthet är särskilt värdefull i modulära transportörsystem, där flera drivenheter används i en begränsad golvyta.

Dessutom erbjuder den rätvinkliga konfigurationen av snäckväxellådan flexibilitet i installationen. The input shaft can be positioned horizontally or vertically, and the motor can be mounted on top, bottom, or side, depending on the available space. Vår fabrik tillhandahåller flera monteringsalternativ, inklusive fotmontering, flänsmontering och momentarmsmontering, för att passa alla transportörslayouter. This adaptability, combined with the high torque density, makes the worm gearbox an ideal solution for both new conveyor designs and retrofit applications where space is at a premium.

Vilka är de viktigaste tekniska specifikationerna för vår snäckväxellåda för transportörer?

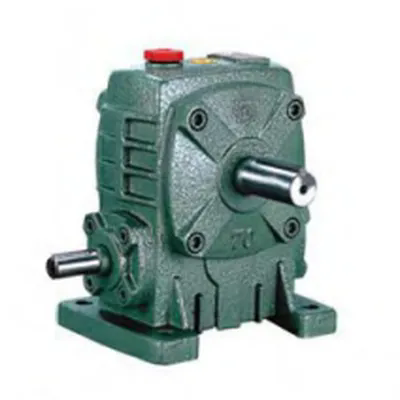

Raydafon erbjuder ett omfattande sortiment av snäckväxellådor speciellt utformade för transportörsapplikationer. Vår serie inkluderar modeller med centrumavstånd från 40 mm till 160 mm, som täcker ett brett spektrum av vridmoment och hastighetskrav. The table below provides key specifications for our most popular worm gearbox models, which are used in belt conveyors, roller conveyors, screw conveyors, and vibrating feeders. Alla värden är baserade på typprovning enligt ISO 9001 och DIN 3996 standarder. Vår fabrik kan också anpassa ingående axel, utgående axel, monteringsfläns och förhållande för att matcha din specifika transportördesign.

Utöver standardmodellerna för snäckväxellådor erbjuder vår fabrik ett "transportör-färdigt" paket som inkluderar en integrerad ingående axeladapter, utgående axelkil och en förinstallerad oljeluftare. Detta paket förenklar installationen och säkerställer att snäckväxellådan är klar för omedelbar användning vid leverans. Vi tillhandahåller också en valfri monteringssats för vridmomentarm, som gör att snäckväxellådan kan absorbera reaktionsvridmoment utan en styv bas, en funktion som är särskilt användbar för vibrationstransportörer.

Alla våra snäckväxellådor är fyllda med syntetisk växellådsolja som är klassad för extrema temperaturer (-40°C till +120°C) och är giftfri, vilket gör dem lämpliga för mathanteringstransportörer. Huset är tillverkat av högkvalitativt gjutjärn (GGG-40) med förstärkta ribbor, vilket ger maximal styvhet och utmärkt värmeavledning. Vår fabrik applicerar en tvåskikts korrosionsbeständig beläggning (epoxiprimer och polyuretantäcklack) som är resistent mot kemikalier och UV-nedbrytning, vilket säkerställer en lång livslängd i tuffa industrimiljöer. Varje snäckväxellåda genomgår ett 4-timmars inkörningstest utan last och ett efterföljande fulllasteffektivitetstest, och vi tillhandahåller en detaljerad testrapport med varje enhet.

Hur kan snäckväxellådan minska buller och vibrationer vid transportördrift?

Buller och vibrationer är stora problem i transportörsystem, särskilt i inomhusmiljöer som tillverkningsanläggningar, lager och livsmedelsanläggningar. Överdrivet buller kan leda till hälsoproblem för de anställda, medan vibrationer kan orsaka för tidigt slitage på transportörens komponenter och produktskador. Snäckväxellådan erbjuder i sig lägre ljud- och vibrationsnivåer jämfört med många andra växellådstyper, på grund av glidverkan mellan snäckan och snäckhjulet, vilket resulterar i gradvis lastingrepp snarare än den plötsliga stöten av ingripande växlar. På Raydafon har vår fabrik ytterligare förbättrat den tysta driften av våra snäckväxellådor genom en kombination av precisionstillverkning, optimerade kuggprofiler och avancerad smörjning.

Specifika designegenskaper hos vår snäckväxellåda som minskar buller och vibrationer:

• Slipmask trådar:Snäckan är slipad till en ytråhet på Ra 0,2 mikrometer, vilket minskar friktionsinducerat ljud och säkerställer smidigt ingrepp med snäckhjulet. Denna precisionsslipning minskar också friktionskoefficienten, förbättrar effektiviteten samtidigt som driftstemperaturerna sänks.
• Helixvinkeloptimering:Vi väljer noggrant spiralvinkeln för att minimera variationen i ingreppsstyvheten hos kugghjulsparet. En lägre variation i styvhet leder till mindre vibrationsexcitation, vilket resulterar i en tystare snäckväxellåda.
• Ljuddämpande hölje:Gjutjärnshöljet är utformat med tjockare väggar på kritiska områden och har inre ribbor som bryter upp ljudvågsutbredning. Denna passiva brusreduceringsteknik kan sänka den totala ljudnivån med 5 till 8 dBA jämfört med standarddesigner.
• Högkvalitativa lager:Att använda premiumlager med lågt radiellt spel och hög precision (P5- eller P6-klass) minskar axelavbrottet och följaktligen vibrationerna som överförs till transportörens ram. Vi använder också en lagerförspänningsjustering som bibehåller konsekvent kontakt, vilket minimerar vibrationer under snäckväxellådans livslängd.

För att kvantifiera bullerprestandan genomförde vår fabrik ett ljudtest i en ekofri kammare. At a typical conveyor speed of 30 rpm and a load of 80 percent of rated torque, the sound pressure level of our worm gearbox was measured at 72 dBA, compared to 78 dBA for a standard competitor unit and 82 dBA for a helical gearbox of similar capacity. Denna sänkning på 6-10 dBA är betydande, då en minskning på 3 dBA uppfattas som en halvering av ljudnivån. In a real-world conveyor application, this difference can transform a noisy, uncomfortable working environment into a more pleasant and productive one.

Vibration reduction is equally important. Vår snäckväxellåda producerar vibrationshastigheter (enligt ISO 10816) på mindre än 1,8 mm/s RMS, vilket ligger väl inom det "bra" intervallet för industrimaskiner. Denna låga vibrationsnivå förlänger livslängden på transportbandet, rullarna och lagren, och minskar även risken för produktförskjutning på bandet. För applikationer med särskilt strikta vibrationsgränser, såsom de som transporterar känsliga elektroniska komponenter eller livsmedel, kan vår fabrik leverera en snäckväxellåda med ett valfritt vibrationsisolatorfäste och en dynamiskt balanserad utgående axel. Genom att prioritera reduktion av buller och vibrationer i vår snäckväxellådas design hjälper vi transportörer att uppnå en säkrare, mer pålitlig och effektiv materialhanteringsprocess.

Vanliga frågor (FAQ)

Fråga 1: Är snäckväxellådans självlåsande funktion alltid tillförlitlig för lutande transportörer?

Svar: Tillförlitligheten hos den självlåsande funktionen beror på friktionskoefficienten och snäckans ledningsvinkel. Our worm gearboxes are designed with a lead angle below the friction angle (typically 3-5 degrees) to ensure reliable self-locking under normal operating conditions. Men om transportören utsätts för höga vibrations- eller stötbelastningar kan självlåsningen tillfälligt övervinnas. I sådana fall rekommenderar vi att du använder en snäckväxellåda med något större ledningsvinkel och lägger till en extern broms för extra säkerhet. Vår fabrik kan ge detaljerad vägledning för att välja lämplig självlåsande konfiguration för din specifika lutning och lastprofil.

Fråga 2: Hur är effektiviteten hos en snäckväxellåda jämfört med en spiralformad växellåda för transportörapplikationer?

Svar: En snäckväxellåda med ett högt reduktionsförhållande (t.ex. 50:1) har vanligtvis en verkningsgrad på 70 till 85 procent, medan en spiralformad växellåda med samma utväxling kan uppnå 90 till 95 procent verkningsgrad. Snäckväxellådans effektivitet är dock inte den enda faktorn; dess självlåsande förmåga, kompakthet och tystare drift uppväger ofta den lilla effektivitetsnackdelen. För transportörer som körs kontinuerligt med full belastning kan den spiralformade växellådan vara mer energieffektiv, men för måttliga eller intermittenta applikationer gör snäckväxellådans övergripande fördelar den till det föredragna valet. Vår fabrik kan utföra en energikostnadsanalys för att hjälpa dig att avgöra vilken typ som är bäst för din verksamhet.

Fråga 3: Vilket är det rekommenderade smörjmedlet för en snäckväxellåda i transportörservice?

Answer: We recommend using a high-quality synthetic gear oil (ISO VG 460 or 680) for most conveyor applications, as it provides excellent film strength and remains stable over a wide temperature range. For worm gearboxes operating at low speeds (below 20 rpm) or in cold environments (below 0°C), a lower viscosity oil (ISO VG 320) may be used to reduce churning losses. Vår fabrik levererar snäckväxellådor förfyllda med vår rekommenderade olja och tillhandahåller ett detaljerat smörjschema. Regelbunden oljeanalys rekommenderas, speciellt för transportörer som arbetar i dammiga eller korrosiva miljöer.

Fråga 4: Klarar snäckväxellådan de stötbelastningar som är vanliga i bulkmaterialtransportörer?

Svar: Ja, våra snäckväxellådor är designade för att klara stötbelastningar, tack vare den robusta konstruktionen av snäckan och snäckhjulet. Snäckhjulet i brons har en måttlig duktilitet som absorberar stötenergi, medan den härdade stålsnäckan motstår ytutmattning. For applications with severe shock loads, such as stone crusher conveyors, we can supply a worm gearbox with a larger center distance and an integrated torque limiter. Vridmomentbegränsaren kopplar ur den utgående axeln när ett förinställt vridmoment överskrids, vilket förhindrar skador på snäckväxellådan och transportören. Vår fabrik tillhandahåller stötbelastningsklasser för alla våra snäckväxellådor, baserade på IEC 60804-standarder.

Fråga 5: Vad är den typiska livslängden för en snäckväxellåda i ett transportörsystem, och hur kan den förlängas?

Svar: Den typiska livslängden för vår snäckväxellåda i en transportörapplikation är 50 000 till 100 000 timmar under nominell belastning. Detta kan förlängas genom att utföra regelbundet underhåll: kontrollera oljenivån och kvaliteten var 500:e timme, byta olja var 2 000:e timme (eller årligen) och inspektera den utgående axelns tätning för läckor. För krävande applikationer rekommenderar vi att du använder en syntetisk olja med antislitagetillsatser och att oljan byts med 3 000 timmars intervall. Vår fabrik erbjuder en tillståndsövervakningstjänst som mäter växellådans vibrationer och oljenedbrytning, så att du kan schemalägga underhåll innan ett fel inträffar. Med korrekt underhåll kan en snäckväxellåda lätt överstiga 150 000 timmars drift.

Slutsats: Snäckväxellådan – en pålitlig lösning för automatisering av transportörer

Snäckväxellådan fortsätter att vara en föredragen lösning för transportörsystem eftersom den uppfyller kärnkraven för materialhantering: säker lasthållning (genom självlåsning), högt vridmoment i ett kompakt fotavtryck, tyst och vibrationsfri drift och långsiktig tillförlitlighet. På Raydafon Technology Group Co., Limited, har vår fabrik fulländat konstruktionen och tillverkningen av snäckväxellådor för att möta kraven från moderna transportörer, genom att integrera avancerade material, precisionsbearbetning och rigorös kvalitetskontroll. Oavsett om du designar en ny transportörlinje eller uppgraderar en befintlig, erbjuder vårt utbud av snäckväxellådor den prestanda, flexibilitet och hållbarhet du behöver.

Är du redo att förbättra prestandan hos ditt transportörsystem med en pålitlig snäckväxellåda?Kontakta Raydafon Technology Group Co., Limited idagför en omfattande konsultation om val av växellåda. Vårt ingenjörsteam kommer att analysera din transportörs hastighet, vridmoment och miljöförhållanden och rekommendera den optimala snäckväxellådan med rätt utväxlings-, monterings- och tätningsalternativ. Vi tillhandahåller provenheter för testning, 3D CAD-modeller för integration och komplett support efter försäljning.Begär ditt kostnadsfria förslag till design av snäckväxellåda från Raydafon Technology Group Co., Limited nu och upplev skillnaden med en verkligt optimerad transportördrift.
