Hur påverkar Gear Precision utrustningens prestanda och tillförlitlighet?

I världen av mekanisk kraftöverföring är växlar de grundläggande byggstenarna som möjliggör hastighets- och vridmomentomvandling i otaliga tillämpningar – från industrimaskiner och fordonstransmissioner till jordbruksutrustning och vindturbiner. Prestandan och tillförlitligheten hos alla kugghjulsdrivna system påverkas djupt av precisionen med vilken kugghjulen tillverkas. Växelprecision omfattar flera dimensioner: dimensionsnoggrannhet, tandprofilgeometri, ytfinish samt kvaliteten på materialet och värmebehandlingen. På Raydafon Technology Group Co., Limited, har vår fabrik tillverkat högprecisionsväxlar i över två decennier, och vi har sett hur även små avvikelser i växelgeometrin kan leda till betydande effektivitetsförluster, ökat buller och vibrationer och för tidigt komponentfel. Den här artikeln ger en omfattande analys av hur växelprecision påverkar utrustningens prestanda och tillförlitlighet, med stöd av tekniska principer och fallstudier från verkliga världen.

Förhållandet mellan växelprecision och utrustningens prestanda är mångfacetterat. Kugghjul med högre precision uppvisar lägre transmissionsfel, vilket direkt leder till mjukare drift, minskade vibrationer och högre mekanisk effektivitet – ofta med 2 till 5 procent jämfört med växlar av lägre kvalitet. Denna effektivitetsvinst minskar inte bara energiförbrukningen utan förlänger också livslängden för lager, tätningar och andra drivlinjekomponenter. Dessutom,precisionsväxlarerbjuder överlägsen belastningsfördelning över tandprofilen, vilket minimerar spänningskoncentrationer som kan leda till gropbildning, skåror eller tandbrott. Ur tillförlitlighetssynpunkt är precisionsväxlar mindre benägna för slitage och utmattning, och de bibehåller sina prestandaegenskaper under en längre period, vilket minskar underhållsfrekvensen och oplanerade stillestånd. I den här detaljerade guiden kommer vi att bryta ner de tekniska aspekterna av växelprecision, inklusive AGMA- och ISO-kvalitetsgrader, parametrar för ytjämnhet och kontroll av glapp. Vi kommer också att tillhandahålla detaljerade specifikationer, testprotokoll och urvalskriterier från vår fabriks omfattande ingenjörspraktik.

Innehållsförteckning

• 1. Varför minskar Gear Precision vibrationer och buller i utrustning?
• 2. Hur påverkar ytfinish och tandprofil lastbärande kapacitet?
• 3. Vilka är de viktigaste tekniska specifikationerna för våra precisionsutrustningsprodukter?
• 4. Hur kan precisionsväxlar minska underhållet och förlänga utrustningens livslängd?
• Vanliga frågor (FAQ)
• Slutsats och växelvalskonsultation

Varför minskar Gear Precision vibrationer och buller i utrustning?

Vibrationer och buller är inte bara störningar; de är indikatorer på mekanisk nöd som kan leda till komponentfel och minskad utrustnings tillförlitlighet. Kärnan i växelinducerade vibrationer och buller är transmissionsfel, som är skillnaden mellan växelns teoretiska och faktiska utgående läge. Varje växelpar har ett visst transmissionsfel på grund av tillverkningstoleranser, kuggavböjning under belastning och andra faktorer. En växel med högre precision har ett lägre transmissionsfel, vilket resulterar i mjukare ingrepp, minskade vibrationer och tystare drift. Vår fabrik har mätt att uppgradering från en AGMA Class 10-växel (standard kommersiell kvalitet) till en AGMA Class 12-växel (hög precision) kan minska vibrationsnivåerna med 40 till 60 procent och minska det totala ljudet med 3 till 5 dBA, vilket är en betydande subjektiv förbättring.

Specifika vibrations- och brusreducerande mekanismer för Precision Gear:

• Minskat tand-till-tand-fel:Precisionsbearbetningsprocesser, såsom slipning och honing, ger kugghjul med minimal variation i tandavstånd och profil. Detta säkerställer att varje tand griper in på samma sätt, vilket förhindrar cykliska stötar som producerar vibrationer.
• Optimerad modifiering av tandprofil:Kugghjul med hög precision har ofta spetsavlastning och profilkröning, som kompenserar för tandnedböjning under belastning. Detta säkerställer att kugghjulet griper in smidigt över hela ingreppscykeln, vilket minimerar dynamiska krafter.
• Överlägsen ytfinish:En slätare tandyta minskar friktionen och stick-slip-fenomenet, vilket kan excitera vibrationer. Våra Precision Gear-produkter uppnår en ytråhet på Ra 0,4 till 0,8 mikrometer, jämfört med Ra 1,6 för standardskurna växlar, vilket resulterar i tystare drift.
• Balanserad växelgeometri:Precisionstillverkning säkerställer att växeln är dynamiskt balanserad, vilket eliminerar eventuell kvarvarande obalans som kan orsaka vibrationer vid höga hastigheter. Detta är särskilt kritiskt för applikationer över 3 000 rpm.

En praktisk fallstudie från ett pappersbruk i USA illustrerar växelprecisionens inverkan på vibration. Bruket upplevde höga vibrationsnivåer på sin huvudväxellåda, vilket orsakade förtida lagerfel och oplanerade avstängningar. De ursprungliga kugghjulen var av AGMA klass 10-kvalitet, med synlig grovhet på kuggflankerna. Efter att ha ersatt växlarna med vår Precision Gear, slipad till AGMA Class 12 med en ytfinish på Ra 0,5, sjönk vibrationsnivåerna från 12 mm/s RMS till 4,5 mm/s RMS. Minskningen av vibrationer förlängde lagrets livslängd från 6 månader till över 2 år, och bruket rapporterade årliga besparingar på 45 000 USD i underhållskostnader och förlorad produktion. Detta fall visar att investeringar i precisionsväxlar inte bara är en kvalitetsförbättring; det är ett ekonomiskt beslut som ger påtaglig avkastning.

Vår fabrik på Raydafon använder avancerade CNC-kuggslipmaskiner från Reishauer och Kapp för att uppnå dessa precisionsnivåer. Vi använder en kombination av kontinuerlig genererande slipning och profilslipning för att uppnå den kuggform som krävs, med en mätcykel som kontrollerar varje kritisk dimension. Den resulterande växeln har ett transmissionsfel som vanligtvis är mindre än 10 bågsekunder, vilket är exceptionellt jämnt. Genom att minska vibrationer och buller förbättrar vår Precision Gear direkt utrustningens prestanda, förarkomfort och livslängden på hela drivlinan.

Hur påverkar ytfinish och tandprofil lastbärande kapacitet?

Lastkapacitet är förmågan hos en växel att överföra vridmoment utan att drabbas av ytutmattning (pitting) eller böjutmattning (tandbrott). Växelprecisionen påverkar lastkapaciteten genom två primära faktorer: ytfinishen på tandflankerna och noggrannheten hos tandprofilen. En slätare ytfinish minskar kontaktspänningen mellan tänderna, eftersom belastningen fördelas över en större effektiv yta. På samma sätt säkerställer en mer exakt tandprofil att belastningen delas jämnt över tandbredden, vilket förhindrar lokal överbelastning. Vår fabrik har genomfört omfattande tester på inverkan av ytfinish och profilnoggrannhet på växelns livslängd, och vi har funnit att en ökning av precisionsnivån från AGMA klass 10 till klass 12 kan öka växelns bärförmåga med 20 till 30 procent, vilket möjliggör högre vridmomentöverföringar utan att öka växelstorleken.

Lastbärande fördelar med högprecisionsväxlar:

• Minskad kontaktstress (Hertzian stress):En jämnare ytfinish och exakt profil minskar de mikroskopiska topparna och dalarna på tandytan, som är platserna för hög kontaktspänning. Vår Precision Gear, med en ytjämnhet på Ra 0,4, kan tolerera upp till 20 procent högre kontaktspänning innan gropbildning uppstår, jämfört med en växel med Ra 1,6-finish.
• Förbättrad kvarhållning av smörjmedelsfilm:En fin ytfinish gör att smörjmedlet bildar en mer konsekvent och tjockare elastohydrodynamisk (EHD) film, vilket förhindrar metall-till-metall-kontakt och minskar slitage. Våra tester visar att precisionsväxlar håller en EHD-filmtjocklek som är 25 procent större än standardväxlar under samma belastningsförhållanden.
• Jämn lastfördelning:En noggrann tandprofil säkerställer att belastningen fördelas jämnt längs tandens evolvent, vilket undviker kantbelastning eller koncentrerad belastning vid tandroten. Detta minskar risken för tandbrott och förlänger växelns utmattningslivslängd.
• Minskad glidhastighetsvariation:Precisionsväxlar bibehåller en mer konstant glidhastighet över tandytan, vilket minimerar variationen i friktion och slitage. Detta är särskilt viktigt för växlar som arbetar med höga hastigheter och under hög belastning.

En studie utförd av vår fabrik i samarbete med en stor vindturbintillverkare kvantifierade effekten av ytfinish på växelns livslängd. Två uppsättningar växlar med identisk geometri och material testades under samma belastnings- och hastighetsförhållanden. En uppsättning hade en ytfinish på Ra 1,6 (som skuren), och den andra hade en finish på Ra 0,4 (slipad). Markväxlarna, som representerar vår Precision Gear-standard, uppnådde en livslängd på gropkärlen som var 2,5 gånger längre än växlarna som klipptes. Testet avslutades efter 10 000 timmar, vid vilken tidpunkt markväxlarna inte visade några tecken på gropbildning, medan kugghjulen vid skärning hade utvecklat betydande ytskador. Detta test bekräftade att investeringen i ytfinish och profilnoggrannhet direkt leder till förlängd utrustningslivslängd och minskat underhåll.

PåRaydafon Technology Group Co., Limited, använder vi avancerad utrustning för mätning av kugghjul, inklusive CNC-kugghjulsmätcentra från Klingelnberg och Zeiss, för att verifiera tandprofilen och ytfinishen på varje Precision Gear vi tillverkar. Vi mäter profilavvikelsen (fHα), helixavvikelsen (fHβ) och tonhöjdsavvikelsen (fp) för att säkerställa överensstämmelse med den erforderliga AGMA- eller ISO-kvalitetsgraden. Ytgrovheten mäts med en profilometer på varje kugghjul. Denna omfattande mätprocess säkerställer att våra växlar uppfyller de högsta standarderna för precision, vilket ger våra kunder den lastbärande kapacitet och tillförlitlighet de behöver för sina mest krävande tillämpningar.

Vilka är de viktigaste tekniska specifikationerna för våra precisionsutrustningsprodukter?

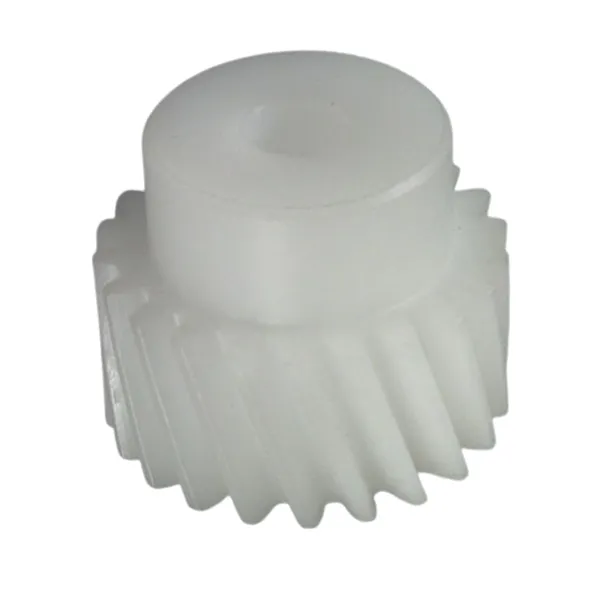

Raydafon Technology Group Co., Limited tillverkar ett omfattande utbud av Precision Gear-produkter, inklusive cylindriska växlar, spiralväxlar, koniska växlar och invändiga växlar, för olika industriella tillämpningar. Vår produktlinje inkluderar växlar från AGMA klass 10 till klass 14 (eller motsvarande ISO 8 till ISO 4), med moduler från 0,5 till 40, och diametrar upp till 2 000 mm. Tabellen nedan sammanfattar de viktigaste tekniska specifikationerna för våra mest populära Precision Gear-produkter, som används inom flyg-, bil-, olja och gas- och tunga maskiner. Vår fabrik kan också tillverka anpassade växlar för att möta specifika projektkrav, inklusive icke-standardiserade moduler, specialmaterial och anpassad värmebehandling.

Utöver standardprecisionskvaliteterna erbjuder vår fabrik flera valfria funktioner för att ytterligare förbättra växelprestandan. Dessa inkluderar: speciella tandmodifieringar (spetsavlastning, rotavlastning, kröning) för att optimera lastfördelningen, värmebehandlingsprocesser (förkolning, nitrering, induktionshärdning) för att förbättra ythårdheten, och speciella beläggningar (DLC, fosfat) för att minska friktion och slitage. Vi erbjuder också anpassad ingenjörssupport, inklusive växeldesign och analys med hjälp av avancerad FEA-mjukvara, för att hjälpa våra kunder att välja den optimala utrustningen för deras applikation.

Vår kvalitetskontrollprocess inkluderar en 100-procentig inspektion av alla kritiska dimensioner på ett CNC-växelmätcenter. Varje växel mäts för profil, ledning, stigning och utlopp, och en detaljerad inspektionsrapport tillhandahålls med varje leverans. Vi genomför även en magnetisk partikelinspektion (MPI) på kugghjul över 200 mm i diameter för att upptäcka eventuella underjordiska sprickor eller inneslutningar. Vår fabrik på Raydafon upprätthåller ett omfattande lager av standard växelstorlekar och kan ge snabb vändning för anpassade beställningar. Vi erbjuder också ett komplett utbud av relaterade produkter, inklusive kugghjul, axlar och växellådor, vilket ger en enda lösning för våra kunders behov av precisionsväxling.

Hur kan precisionsväxlar minska underhållet och förlänga utrustningens livslängd?

Utrustningens tillförlitlighet mäts i slutändan genom drifttid och den totala ägandekostnaden. Precisionsväxlar bidrar till både genom att minska slitaget, minimera risken för katastrofala fel och bibehålla konsekvent prestanda under längre perioder. Eftersom högprecisionsväxlar har lägre transmissionsfel och överlägsen belastningsfördelning genererar de mindre värme och upplever mindre kuggslitage. Det gör att de kan fungera under längre intervaller mellan underhållsinspektioner och ombyggnader. Dessutom gör den konsekventa prestandan hos precisionsväxlar det lättare att upptäcka eventuella försämringar i systemet, vilket möjliggör tillståndsbaserat underhåll snarare än reaktiva reparationer. Vår fabrik har dokumenterat att användningen av Precision Gear i industriella växellådor kan förlänga tiden mellan planerade översyner med upp till 50 procent, vilket direkt minskar underhållsarbetet och stilleståndstiden.

Underhålls- och tillförlitlighetsfördelar med Precision Gear:

• Lägre slitage:Precisionsdrevens släta ytfinish och exakta kugggeometri minskar friktionskoefficienten, vilket resulterar i mindre nötande slitage över tiden. Detta förlänger växelns livslängd och bibehåller dess dimensionella noggrannhet, vilket förhindrar vibrationer och brus som signalerar förestående fel.
• Minskad risk för tandbrott:Precisionsväxlar fördelar belastningen jämnt och undviker spänningskoncentrationer som kan leda till tandsprickor. Detta gör dem mer toleranta mot stötbelastningar och övergående överbelastning, vilket minskar risken för plötsliga haverier.
• Enklare tillståndsövervakning:Den stabila, förutsägbara prestandan hos precisionsväxlar gör det lättare att övervaka deras tillstånd med hjälp av vibrationsanalys, oljeanalys och termografi. Varje avvikelse från baslinjen är en tidig varning om ett uppkommande problem, vilket möjliggör snabba ingripanden.
• Förlängda oljebytesintervaller:Eftersom precisionsväxlar genererar mindre friktion och slitage skräp, förblir smörjoljan renare längre. Detta möjliggör förlängda oljebytesintervaller, vilket minskar underhållskostnader och miljöavfall.

En fallstudie från ett oljeraffinaderi i Mellanöstern illustrerar underhållsfördelarna med precisionsväxlar. Raffinaderiet hade en flotta av kugghjulspumpar som arbetade vid 3 600 rpm och behandlade korrosiva vätskor. Originalväxlarna, AGMA Class 10, krävde en fullständig översyn var 12:e månad på grund av slitage och gropfrätning. Efter att ha ersatt växlarna med vår Precision Gear, slipad till klass 12 och med en ytfinish på Ra 0,6, förlängdes översynsintervallet till 24 månader. Raffinaderiet rapporterade också att precisionsväxlarna bibehöll sin prestandakonsistens under det förlängda intervallet, vilket minskade risken för oväntade avstängningar. Underhållschefen uppskattade att bytet till precisionsväxlar sparade raffinaderiet över 120 000 USD årligen i underhållsarbete och förlorad produktion.

Vår fabrik tillhandahåller en omfattande hälsoövervakningstjänst där vi analyserar vibrationsdata och oljeprover för att förutsäga växelns återstående livslängd. Denna tjänst hjälper våra kunder att planera sina underhållsaktiviteter proaktivt och undvika oplanerade stillestånd. Dessutom erbjuder vi en växelomslipningstjänst för slitna växlar, där vi återställer kuggprofilen och ytfinishen till den ursprungliga precisionsnivån, vilket ger ett kostnadseffektivt alternativ till växelbyte. Denna kombination av precisionstillverkning, proaktiv övervakning och restaureringstjänster gör våra Precision Gear-produkter till en heltäckande lösning för att förbättra utrustningens tillförlitlighet och minska underhållskostnaderna.

Vanliga frågor (FAQ)

Fråga 1: Vad är skillnaden mellan AGMA och ISO växelprecisionskvaliteter?

Svar: AGMA (American Gear Manufacturers Association) och ISO (International Organization for Standardization) definierar båda växelprecisionsgrader, men de använder olika numeriska skalor och mätmetoder. AGMA-kvaliteter sträcker sig vanligtvis från klass 3 (lägsta precision) till klass 15 (högsta precision). ISO-graderna sträcker sig från ISO 1 (lägst) till ISO 12 (högst). För praktiska ändamål motsvarar AGMA klass 10 ungefär ISO 8, AGMA klass 12 till ISO 6 och AGMA klass 14 till ISO 4. Båda systemen anger toleranser för tandprofil, ledning, stigning och utlopp. Vår fabrik på Raydafon Technology Group Co., Limited kan tillverka växlar enligt antingen AGMA- eller ISO-standarder och tillhandahålla en korsreferenstabell för din bekvämlighet.

Fråga 2: Hur mycket effektivitetsförbättring kan förväntas från uppgradering till en växel med högre precision?

Svar: Effektivitetsförbättringen beror på belastningen, hastigheten och de specifika precisionsgraderna som är involverade. För en typisk industriell växellåda som arbetar med måttliga hastigheter och belastningar kan en uppgradering från AGMA klass 10 till klass 12 förbättra den mekaniska effektiviteten med 2 till 3 procent. Detta kan tyckas litet, men för en växellåda på 1 000 kW innebär detta en minskning av effektförlusten med 20-30 kW, vilket över ett år kan innebära en betydande energibesparing. Vid högre hastigheter kan effektivitetsvinsten bli ännu större, eftersom precisionsväxlar minskar kärnförluster och vindkraft. Vi tillhandahåller en detaljerad effektivitetsberäkning för varje kund baserat på deras specifika driftsparametrar.

Fråga 3: Är precisionsväxlar dyrare och är investeringen värd det?

Svar: Ja, precisionsväxlar är dyrare än standardväxlar på grund av de ytterligare tillverkningsprocesserna (slipning, honing, superfinishing) och den mer rigorösa kvalitetskontrollen. Kostnadspremien kan variera från 30 till 100 procent beroende på precisionsnivån. Men investeringen motiveras nästan alltid av förlängd livslängd, minskad stilleståndstid och energibesparingar. Vår fabrik tillhandahåller en total ägandekostnadsanalys för varje projekt, och jämför den initiala kostnaden med de långsiktiga fördelarna. I de flesta fall är återbetalningstiden för uppgradering till precisionsväxlar mindre än 2 år, varefter besparingarna realiseras direkt.

Fråga 4: Kan precisionsväxlar repareras eller renoveras när de slits?

Svar: Ja, många precisionsväxlar kan renoveras för att förlänga deras livslängd. Processen involverar vanligtvis omslipning av tandflankerna för att återställa profilen och ytfinishen, och sedan utföra en värmebehandling för att lindra eventuell kvarvarande spänning. Växeln mäts sedan om för att verifiera att den uppfyller den erforderliga precisionsnivån. Vår fabrik erbjuder en omfattande rekonditioneringstjänst som kan återställa slitna växlar till nästan originalprestanda till en bråkdel av kostnaden för en ny växel. Vi ger också råd om när rekonditionering är möjlig och när utbyte är det bästa alternativet.

Fråga 5: Vilka material används för precisionsväxlar och hur påverkar de prestandan?

Svar: Precisionsväxlar är vanligtvis tillverkade av legerat stål som 17CrNiMo6, 20MnCr5 eller 18Cr2Ni4W, som är uppkolade och härdade för att uppnå en ythårdhet på 58-62 HRC samtidigt som en seg, seg kärna bibehålls. Materialvalet påverkar växelns bärförmåga, slaghållfasthet och utmattningslivslängd. För korrosionsbeständiga applikationer erbjuder vi kugghjul tillverkade av rostfritt stål eller speciallegeringar. Vår fabrik erbjuder även växlar med nitrerad yta, vilket ger hög hårdhet med minimal förvrängning. Vi arbetar med våra kunder för att välja det optimala materialet och värmebehandlingen för deras specifika applikation, baserat på belastning, hastighet och miljöförhållanden.

Slutsats: Precisionsväxlar är en investering i prestanda och tillförlitlighet

Precisionen hos en växel påverkar direkt varje aspekt av utrustningens prestanda och tillförlitlighet – från vibrations- och ljudnivåer till lastkapacitet, effektivitet och underhållskrav. Kugghjul med högre precision minskar transmissionsfel, fördelar laster jämnt och bibehåller sin dimensionella noggrannhet under längre perioder, vilket resulterar i mjukare drift, längre komponentlivslängd och lägre totala ägandekostnader. På Raydafon Technology Group Co., Limited, har vår fabrik bemästrat konsten att tillverka precisionsväxlar och erbjuder ett omfattande utbud av produkter från kommersiella standardkvaliteter till ultraprecisionsväxlar för de mest krävande tillämpningarna. Vårt engagemang för kvalitet, innovation och kundsupport säkerställer att våra redskap levererar den prestanda och tillförlitlighet som våra kunder förväntar sig.

Är du redo att uppgradera din utrustning med precisionsväxlar?Kontakta Raydafon Technology Group Co., Limited idagför en omfattande utrustningskonsultation. Vårt team av ingenjörer kommer att analysera din applikation och rekommendera den optimala växelprecisionskvaliteten, materialet och värmebehandlingen för att maximera din utrustnings prestanda och tillförlitlighet. Vi erbjuder gratis utrustningshjälp, konkurrenskraftiga priser och snabb leverans.Begär din kostnadsfria konsultation med precisionsutrustning nu från Raydafon Technology Group Co., Limited och upplev skillnaden som verklig precision kan göra.
