WPDA-serien snäckväxellådor

Snäckväxellådor i WPDA-serien — 13 ramstorlekar (40–250), utväxlingar 5:1 till 100:1, utgående vridmoment 15–2 500 N·m, ineffekt 0,12–15 kW, IP65 gjutjärnshus med påtvingad smörjning. Snäckhjulet härdas och slipas till HRC 58–62; en dubbelläppstätning håller mjöldamm, åkerslam och sköljvatten borta från växelhålet. Fot-, fläns- och ihålig axelmontering finns tillgängliga, och den utgående axeln kan bearbetas för att matcha din befintliga motor. Skicka din ineffekt, erforderliga förhållande och motorfläns — vi returnerar en matchad ram, måttritning och fabriksdirekt offert inom 24 timmar.
4050607080100120135147155175200250

Snäckväxellådor i WPDA-serien — förhållanden 5:1 till 100:1, 15–2 500 N·m, IP65 gjutjärnshus

Om du skaffar en snäckreducerare för en blandare, transportör, packningslinje eller jordbruksredskap, de tre siffrorna som avgör om det passar är förhållande, utgående vridmoment och motorfläns. WPDA-serien täcker alla tre över tretton ramstorlekar från 40 till 250, med ineffekt från 0,12 kW till 15 kW och ett gjutjärnshus som håller IP65 under sköljning och damm. Tabellerna nedan låter dig anpassa en ram till din arbetsuppgift utan att öppna en katalog.

Specifikation ögonblicksbild

  • Ramstorlekar40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Ingångseffekt0,12 kW – 15 kW
  • Reduktionsförhållande5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Utgående vridmoment15 N·m – 2 500 N·m
  • HusHöghållfast gjutjärn, slag- och deformationsresistent
  • SnäckhjulHärd och slipad, tandyta HRC 58–62
  • SkyddIP65 — dubbelläppstätning plus dammtät skelettoljetätning
  • MonteringFot, fläns eller ihåligt skaft; utgående axel bearbetad till din motor
  • SmörjningForcerad smörjkrets, sump under 60 °C vid 24/7 drift

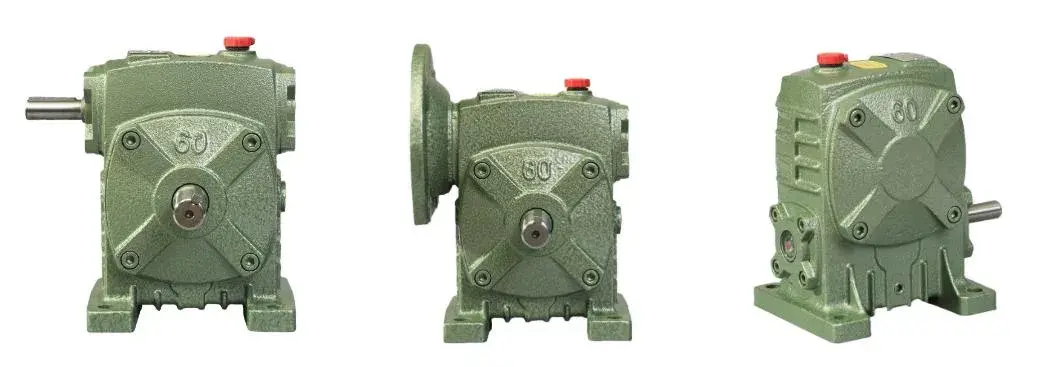

WPDA Series Worm Gearboxes — cast iron housing worm reducer

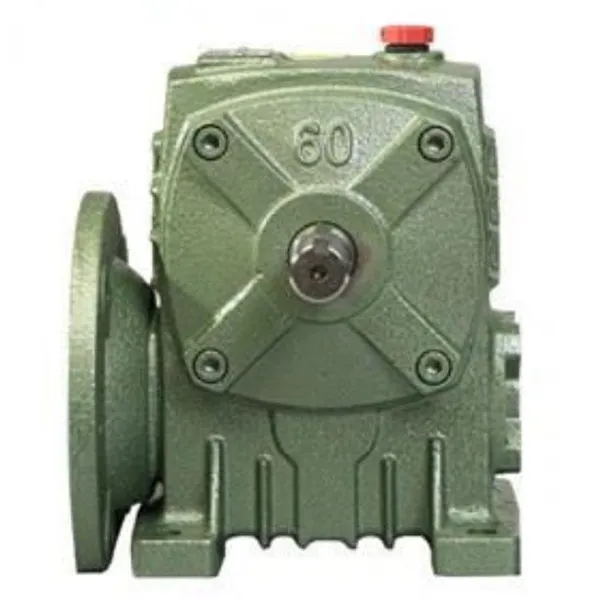

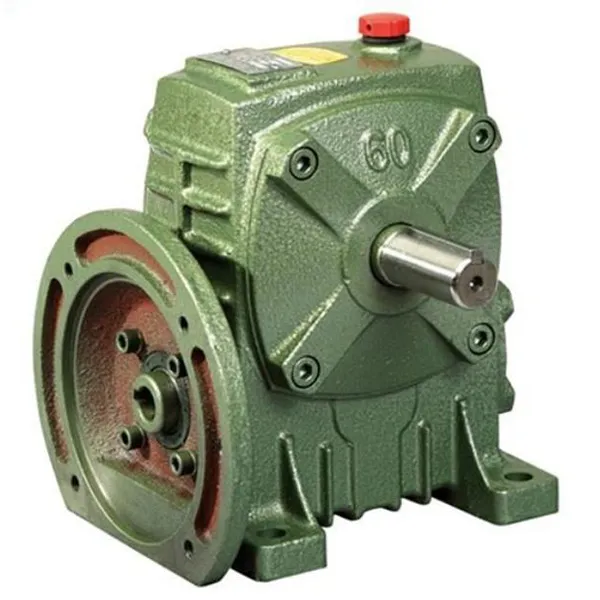

WPDA snäckväxellåda — gjutjärnshus, flänsmonterad ingång, ihålig eller solid utgående axel.

Där WPDA passar

Livsmedelsbearbetning och blandning

Självlåsande håller paddeln när motorn stannar

Ett förhållande på 40:1 på WPDA-70 låter en blandningspaddel med stor kapacitet starta under belastning utan att stanna. När linan stannar, den självlåsande maskgeometrin håller paddeln från att falla under sin egen vikt. Den dubbelläppstätning håller mjöldamm borta från oljan, så serviceintervallet flyttas till ungefär sex månader.

Avloppsvatten & Sortering

Gjutjärnshus och dubbelläppstätning mot fukt

I en avlopps- eller sopsorteringsanläggning är det olja som läcker förbi en sliten läpptätning som dödar lagren. WPDA-100 använder ett rostsäkert gjutjärnshus och en dubbelläppstätning; uppmätta driftljudsfall från omkring 80 dB till 62 dB, vilket spelar roll vid nattskift i bostadsområden.

Jordbruksmaskiner

Förhållandet 60:1 tredubblar trummans vridmoment på en skördare

På en skördetröska trösktrumma lyfter en 60:1 WPDA-80 motorvridmomentet ungefär tre gånger och förbättrar tröskningen effektivitet med cirka 25 %. Den ihåliga axeln monteras rakt på den befintliga drivaxeln, alltså ramen behöver inte ombearbetas. IP65 håller fältslam och regn borta från växelutrymmet.

Logistik & Lyft

Rättvinklad layout sparar 30 % av installationsutrymmet

På automatiserade sorteringslinjer och lyftplattformar låter den rätvinkliga snäcklayouten motorn sitta bredvid den drivna axeln istället för bakom den. En 25:1 WPDA-60 ger tillräckligt bra positionering för paketsortering utan servo. Utgående axlar kan bearbetas för att matcha importerade motorer, vilket undviker en full transmission byta. Se denWP-serien snäckväxellådaintervall för arbetsuppgifter med lägre kvot.

Urvalstabell — Effekt, förhållande och vikt

Snabbreferens för ramstorlek — nominell ineffekt och vikt
Storlek Ineffekt (kW) Ratio Range Vikt (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

Utgående vridmoment sträcker sig över 15 N·m vid storlek 40 till 2 500 N·m vid storlek 250. Om din tjänst behöver ett förhållande utanför nio standardsteg, fråga efter närmaste par så bekräftar vi den faktiska utgående hastigheten och vridmomentet.

Installationsmått — Ramstorlekar 40 till 250

Monteringsmått (mm) — A, AB, BB, H, HL, fläns LA/LB/LC, ingångshål Q/U, utgående axel LS/S
Storlek A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Alla mått i millimeter. På mobil, svep bordet horisontellt för att nå fläns- och axelpelarna. Skicka din motorram och önskad utgående axelstorlek så bekräftar vi den matchande raden innan du beställer.

Varför köpare specificerar denna serie

01

Härdat och slipat snäckhjul, HRC 58–62

Snäckskivan går igenom härdning och slipning, med en tandythårdhet i HRC 58–62-bandet. I en gruvtransportörsapplikation gav två års kontinuerlig drift mindre än 0,1 mm växelslitage — ungefär tre gånger så lång livslängd som en standardreducerare vid samma drift. Deprecisionsutrustningstillverkningsidan visar slipnings- och inspektionssteg bakom den figuren.

02

Forcerad smörjning håller sumpen under 60 °C vid 24/7 drift

En intern påtvingad smörjkrets matar nätet och lagren istället för att förlita sig på enbart stänk. Kl kontinuerlig 24-timmarsdrift håller oljetråget under 60 °C, vilket saktar ner smörjmedelsoxidationen och håller filmtjocklek vid maskkontakt. Det är skillnaden mellan en reducer som håller en säsong och en som varar flera.

03

IP65 dubbelläppstätning och ett hus som inte rostar igenom

En dubbelläppstätning plus en dammsäker skelettoljetätning håller IP65 mot lera, regn och processdamm. På en sopsorteringsplats där vanliga reduktionsdon läckte olja och beslagtogs inom tre månader, en WPDA-100 körde 18 månader i samma frätande miljö utan en droppe läckage. Om din plikt är lättare och du behöver ett mindre kuvert, jämförRV Series snäckväxellåda.

04

Utgående axel bearbetad till din motor, inte tvärtom

Fot-, fläns- och hålaxelmontering är alla tillgängliga, och utgående axel kan bearbetas till storleken av den motor eller den drivna axeln du redan äger. En lantbruksmaskinfabrik behövde ett schakt som matchade en äldre motor; ersättningsaxeln skickades på tre dagar och skruvades fast utan att byta motor. För jordbruksavgifter, sejordbruksväxellådaräckvidd också.

Kundfeedback

”Vi kör dessa i en fuktig livsmedelsverkstad där de tidigare växellådorna rostade och behövde frekventa avstängningar. Med WPDA-serien har höljet inte rostat ens med mjöl och fukt runt hela dagen, och brons snäckhjulet är fortfarande rent. Buller under drift är nästan försumbart, så det stör inte längre mattestutrustning i närheten. När jag behövde justera reduktionsförhållandet ledde deras team mig igenom modellskillnader och körde lastberäkningen åt mig — den rekommenderade enheten gick smidigt från den första börja."

Emma WilsonFood Processing Plant, Sydney, Australien

"WPDA-växellådorna fungerade mycket bra i vårt projekt - pålitliga, effektiva och lätta att installera och underhålla. Från första konsultationen till leverans gick allt smidigt och kommunikationen var okomplicerad. Vi kommer att fortsätta arbeta tillsammans och rekommendera produkten till andra partners.”

James CarterProjektköpare, Raydafon-kund

Skicka din motorkraft och förhållande — Få en matchad ram

Berätta för oss ineffekt, erforderlig utgående hastighet eller utväxling, monteringstyp och axelstorlek. Vi kommer att bekräfta WPDA-ram, returnera måttritningen och offert till fabrikspris, vanligtvis inom 24 timmar. Fullt utbud påsnäckväxellådasida.
