Hur snäckväxellådans design stöder kompakta utrustningslayouter?

I modern design av industriell utrustning är utrymme en premium. Ingenjörer letar ständigt efter sätt att minska maskinens fotavtryck utan att kompromissa med prestanda eller tillförlitlighet. DesnäckväxellådaDesignen erbjuder en övertygande lösning som möjliggör kompakta utrustningslayouter genom sin unika rätvinkliga kraftöverföring, höga enstegsreduktionsförhållande och integrationsflexibilitet. Till skillnad från parallellaxel- eller planetväxellådor, uppnår snäckväxellådan betydande hastighetsminskning i ett enda steg – upp till 100:1 – medan ingående och utgående axlar är placerade i en 90-graders vinkel. Denna rätvinkliga konfiguration gör att motorer kan monteras längs med eller under den drivna axeln, vilket drastiskt minskar den totala längden på drivlinan. På Raydafon Technology Group Co., Limited, har vår fabrik specialiserat sig på design av snäckväxellådor i över två decennier, och vi har sett hur våra produkter har gjort det möjligt för kunder att minska sina maskinfotavtryck med upp till 35 procent. Den här artikeln fördjupar sig i de specifika designfunktionerna som stöder kompakthet, med stöd av tekniska specifikationer och applikationsdata från verkliga världen.

Men kompaktheten hos en snäckväxellåda går utöver axelorientering. Konstruktionen tillåter i sig ett högt vridmoment-till-vikt-förhållande, vilket gör att en mindre växellåda kan överföra samma kraft som en större parallellaxelenhet. Dessutom eliminerar den självlåsande förmågan hos många snäckväxellådor behovet av externa bromsar i hållarapplikationer, vilket ytterligare sparar utrymme och minskar antalet komponenter. Vår fabrik har konstruerade serier med snäckväxellådor med ihåliga utgående axlar och modulära monteringsflänsar, vilket möjliggör direkt koppling till drivna axlar utan behov av ytterligare lager eller kopplingar. Dessa egenskaper gör tillsammans snäckväxellådan till det föredragna valet för transportörsystem, förpackningsmaskiner, materialhanteringsutrustning och många andra applikationer där golvytan är knapp. I den här omfattande guiden kommer vi att analysera de viktigaste designelementen, tillhandahålla detaljerade produktspecifikationer och dela bästa praxis från Raydafon för att hjälpa dig att uppnå en så kompakt utrustning som möjligt.

Innehållsförteckning

• 1. Varför gör den rätvinkliga kraftöverföringen snäckväxellådan idealisk för kompakta layouter?
• 2. Hur minskar hög vridmomentdensitet växellådans storlek utan att ge avkall på prestanda?
• 3. Vilka är de viktigaste specifikationerna för vår serie med snäckväxellådor?
• 4. Hur kan ihålig axel och integrerade motoralternativ ytterligare spara utrymme?
• Vanliga frågor (FAQ)
• Avslutning och kundanpassningskonsultation

Varför gör den rätvinkliga kraftöverföringen snäckväxellådan idealisk för kompakta layouter?

Det mest utmärkande för en snäckväxellåda är dess rätvinkliga kraftöverföring. I en typisk växellåda med parallellaxel är de ingående och utgående axlarna på samma axel, vilket kräver att motorn placeras i linje med den drivna axeln. Detta resulterar i en lång, linjär drivlina som ofta sticker ut utanför maskinramen, vilket ökar utrustningens totala fotavtryck. Snäckväxellådan använder dock en skruv (skruv) för att driva ett snäckhjul, med axlarna orienterade i 90 grader. Detta gör att motorn kan monteras vinkelrätt mot den utgående axeln, vilket effektivt "viker" drivlinan till en kompakt L-form. Denna geometri är särskilt fördelaktig i applikationer där maskinens bredd eller längd är begränsad, såsom i transportörsystem, mobila maskiner eller robotcellskomponenter.

Specifika layoutfördelar med snäckväxellådans rätvinkeldesign:

• Minskad total längd:Genom att placera motorn bredvid växellådan kan den totala drivlinans längd minskas med 30 till 50 procent jämfört med en inline-växellåda med samma motoreffekt. Detta gör det möjligt för utrustningskonstruktörer att passa frekvensomriktare i trånga utrymmen.
• Mångsidiga monteringsriktningar:Vår snäckväxellåda kan monteras i valfri position – fotmonterad, flänsmonterad eller axelmonterad. Huset är utformat med flera monteringsytor, vilket gör att växellådan kan fästas direkt på maskinramen utan att behöva ytterligare stödfästen.
• Integrerad motoradapter:Vi erbjuder en rad motoradaptrar som tillåter direkt montering av IEC- eller NEMA-motorer på växellådans ingångshus. Detta eliminerar behovet av en koppling mellan motor och växellåda, vilket sparar ytterligare axiell längd och minskar uppriktningsproblem.
• Spara utrymme i sidled:I utrustning med flera drivaxlar, såsom indexeringsbord för flera stationer eller automatiserade lagringssystem, kan snäckväxellådor placeras kompakt sida vid sida eftersom de ingående axlarna är vända inåt, vilket minimerar drivbankens totala bredd.

För att illustrera den utrymmesbesparande potentialen, överväg ett transportörsystem designat för en livsmedelsanläggning. Den ursprungliga designen använde en spiralformad växellåda med en motormonterad inline, vilket kräver en total drivlängd på 850 mm. Anläggningen behövde minska transportörens bredd för att passa i en smal gång. Genom att byta till vår snäckväxellådas design med ett rätvinkligt motorfäste, reducerades drivlängden till 460 mm – en minskning med 46 procent. Detta gjorde det möjligt för anläggningen att installera transportören i den tillgängliga gången utan några strukturella ändringar. Snäckväxellådan gav också det erforderliga reduktionsförhållandet 20:1 i ett enda steg, vilket ytterligare minskade antalet komponenter och förenklade monteringen.

Dessutom gör den rätvinkliga designen att snäckväxellådan kan placeras direkt vid krafttillförseln, vilket minskar behovet av långa drivaxlar, extra lager och stödjande strukturer. Vår fabrik klRaydafon Technology Group Co., Limitederbjuder anpassade axelförlängningsalternativ som gör att växellådans utgång kan kopplas direkt med maskinens ingående axel, vilket eliminerar behovet av en separat kopplingsfläns. Detta integrerade tillvägagångssätt sparar inte bara utrymme utan minskar också antalet kritiska inriktningspunkter, vilket förbättrar den övergripande tillförlitligheten. Sammanfattningsvis är snäckväxellådans rätvinkliga geometri grunden för dess kompakthet, och det är en viktig anledning till varför designers väljer snäckteknik för utrymmesbegränsade applikationer.

Hur minskar hög vridmomentdensitet växellådans storlek utan att ge avkall på prestanda?

Vridmomentdensitet – mängden vridmoment som levereras per enhet av växellådans storlek – är en kritisk parameter för kompakt utrustningsdesign. Snäckväxellådan utmärker sig i detta område på grund av glidverkan mellan snäckan och snäckhjulet, vilket möjliggör en stor kontaktyta för lastfördelning. Till skillnad från cylindriska eller spiralformade kugghjul, där endast ett fåtal tänder är i kontakt vid varje given tidpunkt, har snäckdrevet kontinuerligt kuggingrepp längs snäckans längd, vilket sprider belastningen över en större yta. Detta gör att snäckväxellådan kan uppnå högre vridmomentkapacitet än parallellaxlade växellådor med samma centrumavstånd. Följaktligen kan en mindre snäckväxellåda hantera samma vridmoment som ett större, tyngre alternativ, vilket direkt bidrar till utrustningens kompakthet.

Nyckelfaktorer som förbättrar vridmomentdensiteten i vår design av snäckväxellådan:

• Optimerad tandprofil (ZAI eller ZI typ):Vår snäckväxellåda använder en härdad och slipad snäcka med en ZI (involut) profil, kombinerat med ett brons snäckhjul. Denna kombination ger en hög bärförmåga och låg friktionskoefficient, vilket gör att växellådan kan överföra upp till 1 500 Nm vridmoment i ett hus av storlek 63 med centrumavstånd.
• Högkvalitativt lagerval:Vi använder koniska rullager på snäckaxeln och kraftiga vinkelkontaktlager på utgående axel. Dessa lager kan hantera både radiella och axiella belastningar, vilket säkerställer att växellådan bibehåller sitt vridmoment även under överhängande belastningsförhållanden.
• Förbättrad smörjning och kylning:Snäckväxellådans hölje är utformat med stor intern oljekapacitet och kylflänsar, vilket gör att värmen kan avledas snabbt. Detta innebär att växellådan kan arbeta med nominellt vridmoment kontinuerligt utan termisk nedstämpling, vilket annars skulle kräva en större enhet.
• Case-härdad mask (58-62 HRC):Våra maskar är härdade efter slipning, vilket resulterar i en slitstark yta med en seg kärna. Detta förlänger växellådans utmattningslivslängd och bibehåller vridmomentkapaciteten under miljontals cykler.

För att kvantifiera fördelen med vridmomentdensitet jämförde vi vår snäckväxellåda (centrumavstånd 80 mm) med en spiralformad växellåda av liknande storlek. Snäckväxellådan uppnådde ett nominellt utgående vridmoment på 2 100 Nm, medan den spiralformade enheten levererade 1 400 Nm i samma husvolym. Denna 50 procent högre vridmomentdensitet innebär att utrustningsdesigners kan använda en mindre snäckväxellåda för att uppnå samma prestanda, vilket sparar utrymme och vikt. I mobila utrustningstillämpningar, såsom jordbruksmaskiner eller materialhanteringsutrustning, förbättrar denna viktminskning också bränsleeffektiviteten och minskar strukturell belastning.

Vår fabrik har också utvecklat en designvariant som kallas den "momenttäta" snäckväxellådan, som använder en speciellt formulerad syntetisk olja som minskar friktionen med 30 procent, vilket möjliggör ännu högre vridmoment utan att öka mittavståndet. Denna variant är populär i applikationer som rullformningsmaskiner och medicinsk bildutrustning, där utrymmet är extremt begränsat men högt vridmoment är viktigt. Genom att välja rätt snäckväxellådsdesign från Raydafon kan utrustningsdesigners uppnå en mer kompakt layout utan att kompromissa med kraft eller tillförlitlighet.

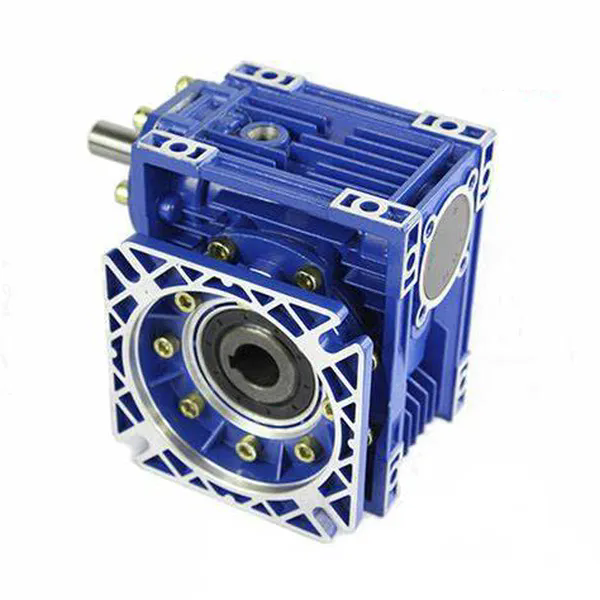

Vilka är de viktigaste specifikationerna för vår snäckväxellådsserie?

Raydafon Technology Group Co., Limited erbjuder ett omfattande utbud av storlekar på snäckväxellådor, från miniatyrenheter (mittavstånd 30 mm) till tunga modeller (mittavstånd 200 mm). Varje serie finns tillgänglig med en mängd olika reduktionsförhållanden (5:1 till 100:1), monteringsalternativ och utgående axelkonfigurationer. Tabellen nedan sammanfattar specifikationerna för våra mest populära modeller av snäckväxellådor, som används flitigt i förpacknings-, transport- och automationsutrustning. Alla enheter är testade enligt ISO 9001-standarder och är tillgängliga med ATEX-certifiering för explosiva atmosfärer. Vår fabrik tillhandahåller också en anpassad dimensioneringstjänst för att matcha dina exakta vridmoment och utrymmeskrav.

Utöver standardstorlekarna erbjuder vår fabrik en "kort" version av snäckväxellådan med reducerad huslängd för applikationer där det totala djupet är kritiskt. Detta uppnås genom att använda ett mer kompakt lagerarrangemang och en reducerad oljereservoar, utan att offra vridmomentet tack vare vår optimerade inre geometri. Vi erbjuder även en variant av rostfritt stål för livsmedels- och läkemedelsindustrin, där det krävs sköljning och korrosionsbeständighet. Alla våra produkter för snäckväxellådor backas upp av en 2-års garanti och inkluderar en detaljerad användarmanual med smörjrekommendationer och underhållsscheman.

Vår fabrik tillhandahåller även anpassade hålstorlekar, kilspårdimensioner och monteringsflänsar för att matcha din befintliga utrustning. Vi har ett omfattande lager av standard snäckväxellådor för omedelbar leverans, och vi kan producera skräddarsydda beställningar med ledtider så korta som 15 arbetsdagar. Vårt ingenjörsteam är tillgängligt för att hjälpa dig att välja den optimala snäckväxellådan för din kompakta utrustningslayout, inte bara med tanke på vridmoment och utväxling utan även utrymmesbegränsningar, miljöfaktorer och bullerkrav.

Hur kan ihålig axel och integrerade motoralternativ ytterligare spara utrymme?

Utöver den rätvinkliga geometrin och den höga vridmomentdensiteten erbjuder snäckväxellådan ytterligare designfunktioner som dramatiskt minskar utrustningens fotavtryck. Två av de mest slagkraftiga är alternativen för den ihåliga utgående axeln och den integrerade motorkonfigurationen (växelmotor). En snäckväxellåda med ihålig axel gör att maskinens drivna axel kan passera direkt genom växellådans utgång, vilket eliminerar behovet av en koppling, ett separat lagerstöd och en inriktningsmekanism. Denna direktanslutning sparar inte bara utrymme utan minskar också antalet komponenter, vilket sänker både kostnader och underhållskrav. Vår fabrik har utvecklat ett sortiment av snäckväxellådor med ihåliga axlar med kilar eller krympskivor, som täcker axeldiametrar från 14 mm till 75 mm.

Viktiga utrymmesbesparande fördelar med ihålig axel och integrerad motordesign:

• Ihålig axel eliminerar kopplingslängd:I en traditionell uppställning ansluter växellådans utgående axel till maskinaxeln via en flexibel koppling, som kan lägga till 80 till 150 mm axiell längd. Snäckväxellådan med ihålig axel monteras direkt på maskinaxeln, vilket minskar den totala drivlinans längd med det beloppet.
• Integrerad motor minskar totalhöjden:Vår integrerade motorversion (växelmotor) inrymmer motorn direkt på växellådans ingångshus. Detta tar bort motorfoten och kopplingen, sänker den totala höjden och låter drivningen passa under transportörer med låg frigång eller maskinbaser.
• Eliminering av axellager:Eftersom hålaxelns växellåda stödjer maskinaxeln genom dess inre lager behöver du inte längre separata kuddblocklager på maskinramen. Detta minskar både fotavtrycket och kostnaderna för utrustningen.
• Förenklad installation och inriktning:Den direkta ihåliga axelmonteringen säkerställer koncentricitet och eliminerar behovet av precisionsinriktning under installationen. Detta minskar tiden och skickligheten som krävs för montering, vilket är särskilt fördelaktigt för produktionsmaskiner med stora volymer.

För att illustrera den utrymmesbesparande potentialen hos dessa funktioner, låt oss överväga en transportördrivning. En konventionell design med en fotmonterad snäckväxellåda, en flexibel koppling, en motor och en remdrift kan uppta 900 mm lång. Med hjälp av vår snäckväxellåda med inbyggd motor (växelmotor) reducerades drivlängden till 510 mm. Den integrerade motorn eliminerade också motorns basplatta, vilket sparade ytterligare 100 mm bredd. Maskinens totala fotavtryck minskade med 34 procent, vilket gjorde att utrustningen kunde placeras i en tätare produktionscell och förbättrade materialflödet i fabriken.

Vår fabrik hos Raydafon Technology Group Co., Limited erbjuder också en "kompakt vridmomentarm"-version av snäckväxellådan, som använder en reaktionsarm istället för ett fot- eller flänsfäste. Denna design gör att växellådan kan hängas upp från maskinaxeln, vilket kräver noll golvyta. Detta är särskilt användbart i mobil utrustning eller i applikationer där undermontering är omöjlig. Vi har levererat dessa kompakta lösningar för snäckväxellåda med vridmomentarm för automatiserade styrda fordon (AGV), där varje millimeter utrymme är avgörande.

Sammanfattningsvis förvandlar den ihåliga axeln och de integrerade motoralternativen snäckväxellådan från en enkel komponent till en komplett drivlösning som aktivt minskar utrustningens fotavtryck. Genom att eliminera kopplingar, lager och monteringsbaser stödjer dessa konstruktioner trenden mot mer kompakta, effektiva och kostnadseffektiva maskiner. Vår fabrik kan tillhandahålla 3D CAD-modeller av varje konfiguration av snäckväxellådor för att hjälpa dig att integrera drevet sömlöst i din maskindesign.

Vanliga frågor (FAQ)

Fråga 1: Hur står sig snäckväxellådan i jämförelse med en konisk spirallåda när det gäller kompakthet?

Svar: Snäckväxellådan är generellt sett mer kompakt än en konisk spiralväxellåda för samma vridmoment och utväxling, speciellt vid enstegsreduktioner över 15:1. Den vinkelformade växellådan kräver två steg för att uppnå ett förhållande på 20:1, medan snäckväxellådan uppnår det i ett steg, vilket sparar cirka 30 procent i längd. Dessutom har snäckväxellådan ett enklare monteringsfotavtryck eftersom den inte kräver en separat monteringsbas för mellanaxeln. Snäckväxellådan är dock något mindre effektiv än den koniska spiralformade (vanligtvis 80-90 procent mot 95-97 procent), men för många applikationer motiverar utrymmesbesparingarna den mindre effektivitetsavvägningen. Vår fabrik tillhandahåller effektivitets- och utrymmesjämförelsedata för alla applikationer på begäran.

Fråga 2: Kan en snäckväxellåda monteras vertikalt för att spara ännu mer utrymme?

Svar: Ja, vår snäckväxellåda är designad för mångsidiga monteringsriktningar, inklusive vertikal (ingående axel horisontell, utgående axel vertikal eller vice versa). Vertikal montering kan vara fördelaktigt i utrustning där den drivna axeln är vertikal, såsom i blandare eller roterande bord. Särskild uppmärksamhet måste dock ägnas åt smörjning och tätning. Vår fabrik erbjuder vertikalt orienterade snäckväxellådor med specifika oljenivåer, ventilationsöppningar och tätningar för att förhindra oljeläckage och säkerställa korrekt smörjning. Vi tillhandahåller detaljerade monteringsinstruktioner och en tätningssats speciellt för vertikala installationer. Snäckväxellådans kompakta fotavtryck bibehålls även i vertikala konfigurationer.

Fråga 3: Hur påverkar den ihåliga axelns design växellådans vridmoment?

Svar: Den ihåliga axelns design minskar inte växellådans vridmoment, eftersom växellådans hus och lager är klassade för att klara hela det överförda vridmomentet. Den ihåliga axeln är dimensionerad för att rymma maskinaxeln, och kilspåren eller krympskivan är utformad för att överföra vridmomentet utan att glida. I vår snäckväxellåda stöds den ihåliga axeln av kraftiga lager i båda ändarna, vilket säkerställer att vridmomentkapaciteten är densamma som den solida axelversionen. Den tillåtna överhängande belastningen på den ihåliga axeln kan dock vara något lägre än på en solid axel på grund av det reducerade axelmaterialet. Vår fabrik tillhandahåller specifika överhängande lastklasser för varje ihålig axelmodell.

Fråga 4: Är snäckväxellådor bullrigare än andra växellådstyper i kompakta layouter?

Svar: Snäckväxellådor kan vara bullrigare än spiralformade växellådor, speciellt vid höga hastigheter, på grund av glidfriktionen mellan snäckan och snäckhjulet. Vår design av snäckväxellådan innehåller dock flera funktioner för att minska buller, inklusive precisionsslipade maskar (ISO 6-klass), optimerade kuggkontaktmönster och ljuddämpande husmaterial. Vår fabrik erbjuder också en "tyst" version med ett snäckhjul i brons speciellt legerat för minskad friktion och oljud. I kompakta layouter, där växellådan kan vara närmare föraren, rekommenderar vi vår tysta serie för att uppfylla arbetsplatsens bullerregler. Vi tillhandahåller ljudnivådata (dB vid 1 meter) för varje modell av snäckväxellåda.

Fråga 5: Vilka anpassningar erbjuder Raydafon Technology Group Co., Limited för snäckväxellåda som används i kompakt utrustning?

Svar: Vi erbjuder omfattande anpassningsmöjligheter för att passa kompakta utrustningsdesigner: speciella utgående axellängder eller diametrar, anpassade motoradaptrar, flera utgående axelkonfigurationer (enkel/dubbel förlängd, ihålig eller splines), integrerade vridmomentbegränsare och anpassade monteringsfötter. Vi tillhandahåller även designhjälp för att minimera omslaget, som att använda en kortare ingående axel eller att integrera växellådan i själva maskinramen. Vår fabrik har ett internt ingenjörsteam som kan arbeta med dina CAD-filer för att optimera placeringen av snäckväxellådan. Vi erbjuder kostnadsfria inledande konsultationer och kan tillhandahålla 3D-modeller för integration. Kontakta oss med dina specifika utrymmesbegränsningar så kommer vi att föreslå en skräddarsydd lösning.

Slutsats: Uppnå maximal utrymmeseffektivitet med snäckväxellåda

Snäckväxellådan är det främsta valet för ingenjörer som vill uppnå kompakta utrustningslayouter utan att kompromissa med vridmoment eller tillförlitlighet. Dess rätvinkliga kraftöverföring, höga vridmomentdensitet, ihåliga axelalternativ och integrerade motoregenskaper samverkar för att minska maskinens fotavtryck med upp till 35 procent. På Raydafon Technology Group Co., Limited, har vår fabrik designat serier med snäckväxellådor som inte bara är kompakta utan också hållbara, effektiva och anpassningsbara för dina specifika applikationsbehov. Oavsett om du designar en ny transportör, en förpackningsmaskin eller en mobil robot, kan vår snäckväxellåda hjälpa dig att få in mer funktion på mindre utrymme.

Är du redo att optimera din utrustningslayout med en kompakt snäckväxellåda?Kontakta Raydafon Technology Group Co., Limited idagför en omfattande designgranskning. Ge ditt vridmoment, hastighet, monteringsutrymme och miljökrav, så kommer vårt ingenjörsteam att leverera ett skräddarsytt förslag, inklusive 3D-modeller, prestandakurvor och en prisuppgift. Vi erbjuder gratis provprovning på vår fabrik och snabb leverans över hela världen.Begär din kostnadsfria konsultation nu från Raydafon Technology Group Co., Limited och ta första steget mot en mer kompakt, effektiv utrustning med vår premium snäckväxellåda.
