Hur fungerar en jordbruksväxellåda i traktorkraftuttagssystem?

I varje traktordrivet jordbruksredskapjordbruksväxellådaär den kritiska mekaniska bryggan som överför kraft från traktorns kraftuttagsaxel (PTO) till redskapets arbetande delar. Men exakt hur fungerar en jordbruksväxellåda inom detta system? I kärnan är jordbruksväxellådan en hastighets- och vridmomentomvandlare. Den tar ingången med hög hastighet och lågt vridmoment från traktorns kraftuttag (vanligtvis 540 eller 1 000 rpm) och omvandlar den till en uteffekt med lägre hastighet och högre vridmoment som är lämplig för uppgifter som jordbearbetning, klippning eller balpressning. Denna transformation uppnås genom en uppsättning ingreppsväxlar med olika kuggantal, arrangerade i ett eller flera kugghjul. Vår fabrik på Raydafon Technology Group Co., Limited har designat och tillverkat jordbruksväxellådor i över 20 år, och vi har förfinat konstruktionen av dessa växellåg för att uppnå effektivitetsnivåer över 96 procent, även under kraftiga stötbelastningar.

Arbetsprincipen för en jordbruksväxellåda i ett kraftuttagssystem är baserad på den grundläggande växellagen: produkten av hastighet och vridmoment förblir konstant (minus friktionsförluster). När en mindre växel driver en större växel, minskar utgående hastighet proportionellt medan det utgående vridmomentet ökar med samma förhållande. Till exempel, en 3:1 växelreduktion förvandlar 1 000 rpm input till 333 rpm output, med tre gånger vridmomentet. Detta är viktigt för redskap som roterande jordfräsar, som kräver högt vridmoment för att skära och blanda jord. Dessutom innehåller jordbruksväxellådan ofta en koppling eller klippstift för att skydda drivlinan från överbelastning, och vissa modeller inkluderar en backväxel eller flera hastighetsintervall för mångsidighet. I denna omfattande guide kommer vi att fördjupa oss i de mekaniska komponenterna, smörjsystemen och driftsprinciperna för jordbruksväxellådan. Vi kommer också att dela detaljerade tekniska specifikationer, verkliga prestandadata och bästa praxis för underhåll från vår fabriks omfattande erfarenhet inom jordbrukssektorn.

Innehållsförteckning

• 1. Varför är växelreduktion väsentligt i traktorkraftuttagssystem?
• 2. Hur fungerar de interna komponenterna i en jordbruksväxellåda tillsammans?
• 3. Vilka är de viktigaste tekniska specifikationerna för vår jordbruksväxellåda?
• 4. Hur kan korrekt smörjning och underhåll maximera växellådans prestanda?
• Vanliga frågor (FAQ)
• Slutsats och anpassade växellådslösningar

Varför är växelreduktion viktigt i traktorkraftuttagssystem?

Traktorns kraftuttagsaxlar snurrar vanligtvis med antingen 540 rpm eller 1 000 rpm, beroende på traktormodellen och standarden som används. De flesta jordbruksredskap är dock konstruerade för att arbeta med mycket lägre hastigheter – ofta mellan 200 och 600 rpm – med betydligt högre vridmoment än vad traktorn kan ge direkt. Denna bristande överensstämmelse mellan traktorns effekt och redskapets krav är den grundläggande anledningen till att en jordbruksväxellåda är oumbärlig. Utan växelreduktion skulle en roterande jordfräs snurra sina pinnar för snabbt, vilket får dem att gå sönder på stenar och lämna jorden dåligt pulveriserad; en balpress skulle inte ha tillräckligt med vridmoment för att komprimera hö till täta balar. Jordbruksväxellådan löser detta genom att använda en uppsättning växlar för att minska ingångshastigheten och multiplicera vridmomentet, vilket säkerställer att redskapet arbetar inom sitt optimala effektband.

Viktiga skäl till varför växelreduktion är avgörande i traktorns kraftuttagssystem:

• Vridmomentmultiplikation:Jordbruksuppgifter som plöjning, harvning och djupbearbetning kräver högt vridmoment för att övervinna markmotstånd. Jordbruksväxellådan kan multiplicera traktorns vridmoment med faktorer på 2 till 6, beroende på reduktionsförhållandet. Till exempel kan en 4:1-reduktionsväxellåda producera fyra gånger vridmomentet vid redskapets ingående axel, vilket gör att den kan skära igenom hård lera eller packad jord.
• Hastighetsmatchning:Redskapen har optimala arbetshastigheter för effektivitet och slitage. En gräsklippare kräver till exempel en knivspetshastighet på cirka 70-80 m/s för att klippa rent. Jordbruksväxellådan ser till att kraftuttagsvarvtalet minskas eller i vissa fall ökas för att matcha redskapets designhastighet. Detta förhindrar överhastighet, vilket kan skada redskapet, eller underhastighet, vilket minskar produktiviteten.
• Motorbelastningsoptimering:Genom att låta traktorn köra på sitt mest bränsleeffektiva motorvarvtal (vanligtvis 85-90 procent av maximalt varvtal) medan redskapet går på sin idealhastighet, bidrar jordbruksväxellådan till den totala bränsleekonomin. Moderna lantbruksväxellådor från vår fabrik är designade med specifika utväxlingar som överensstämmer med traktormotorns kartläggning, vilket resulterar i bränslebesparingar på upp till 15 procent.
• Anpassningsförmåga för olika kraftuttagsvarvtal:Många jordbruksväxellådor är utformade för att acceptera både 540 och 1 000 rpm ingångar, antingen genom en enkel växelväljare eller genom att använda olika ingående axlar. Denna mångsidighet gör att ett enda redskap kan användas med olika traktorer, vilket ökar tillgångsutnyttjandet för lantbrukare.

För att illustrera den praktiska betydelsen av växelreduktion, överväg en 120 hk traktor som används för plöjning med en 5-fårig vändplog. Plogen kräver 230 rpm vid 1 800 Nm vridmoment för att dra genom jorden. Traktorns kraftuttag ger 1 000 rpm men endast 380 Nm vridmoment. En 4,3:1 jordbruksväxellåda minskar varvtalet till 233 rpm och multiplicerar vridmomentet till 1 630 Nm, vilket uppfyller plogens krav. Utan växellådan skulle plogen vara omöjlig att använda effektivt. Vår fabrik har konstruerat jordbruksväxellådor som kan hantera så höga vridmomentbelastningar med bibehållen kompakta dimensioner och låg vikt, vilket säkerställer att hela redskapet förblir välbalanserat och lätt att manövrera.

Dessutom hjälper växelreduktionen i en jordbruksväxellåda också till att minska tröghetsfelet mellan traktor och redskap. Vid plötsliga förändringar i belastningen (t.ex. när man träffar en sten) absorberar och jämnar växellådan ut stöten, vilket förhindrar att den överförs tillbaka till traktorns transmission. Denna skyddsfunktion är ofta underskattad men är avgörande för livslängden på både traktorn och redskapet. På Raydafon designar vi våra lantbruksväxellådor med en säkerhetsfaktor på 1,5 gånger det maximala ingående vridmomentet, vilket säkerställer att de klarar enstaka överbelastningar utan fel.

Hur fungerar de interna komponenterna i en jordbruksväxellåda tillsammans?

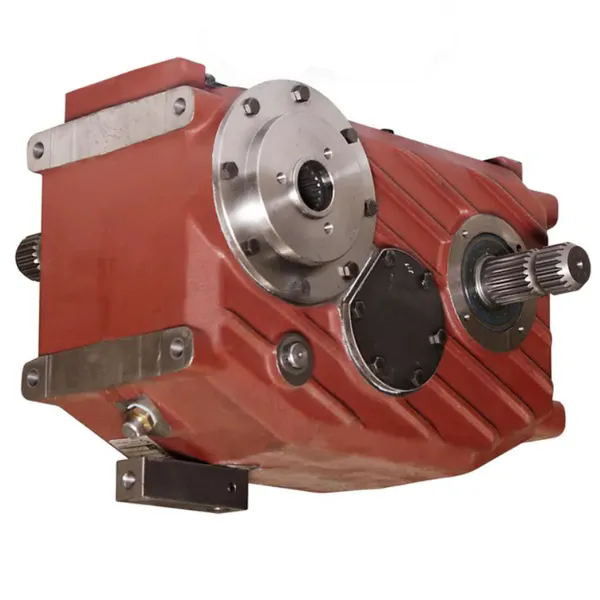

En jordbruksväxellåda är en precisionsmontering av växlar, axlar, lager och hus som arbetar i harmoni för att överföra kraft. Den vanligaste konfigurationen för traktorkraftuttagsapplikationer är den koniska växellådan (för att ändra kraftflödets riktning med 90 grader) eller den parallella axelväxellådan (för att hålla de ingående och utgående axlarna parallella). Inuti huset är kugghjulen anordnade i en kuggväxel, med ingående kugghjul (kugghjul) i ingrepp med ett större utgående kugghjul (tjurväxel) eller en serie mellanväxlar för att uppnå önskat reduktionsförhållande. Vår fabrik klRaydafon Technology Group Co., Limitedanvänder spiralformade växlar i våra lantbruksväxellådor eftersom de erbjuder mjukare drift, högre lastkapacitet och lägre ljud jämfört med raka växlar. Tänderna är exakt slipade för att uppnå en ytfinish på 0,8 mikron, vilket säkerställer tyst drift och lång livslängd.

Viktiga interna komponenter i en jordbruksväxellåda och hur de fungerar tillsammans:

• Ingående axel och kugghjul:Den ingående axeln är ansluten till traktorns kraftuttag via en splineskoppling. Kugghjulet, som är integrerat med eller monterat på den ingående axeln, är det minsta drevet i tåget. Den kopplar in med den första mellanväxeln eller direkt med den utgående växeln. Antalet tänder på drevet (vanligtvis 12-20) bestämmer det initiala reduktionsförhållandet.
• Mellanaxel och kugghjul:I flerstegsväxellådor bär en eller flera mellanaxlar växlar av olika storlekar. Mellanväxlarna används för att uppnå högre reduktionsförhållanden inom ett kompakt utrymme. Till exempel kan en tvåstegsreduktion använda ett 20-tands kugghjul som driver ett 60-tands kugghjul på mellanaxeln och ett 15-tands kugghjul på samma axel som driver ett 75-tands utgående kugghjul, vilket resulterar i en total reduktion på (60/20) x (75/15) = 15:1.
• Utgående axel och bull gear:Den utgående axeln levererar kraft till redskapets arbetselement. Tjurväxeln, monterad på den utgående axeln, är den största växeln i tåget. Den roterar med den slutliga reducerade hastigheten och ger maximalt vridmoment. Den utgående axeln är vanligtvis splines för att acceptera en kardanknut eller direkt ansluta till redskapets ingång.
• Lager och tätningar:Högkvalitativa lager (koniska rullager eller djupa spårkullager) stödjer axlarna och bibehåller växeluppriktningen under belastning. Våra jordbruksväxellådor använder lager med en dynamisk belastning som överstiger den maximala växelbelastningen med 1,5 gånger, vilket säkerställer hållbarhet. De ingående och utgående axlarna är tätade med oljetätningar med dubbla läppar för att förhindra smörjmedelsläckage och kontaminering.

Huset till jordbruksväxellådan är vanligtvis tillverkat av gjutjärn eller segjärn, vilket ger en styv struktur som dämpar vibrationer och avleder värme. Vår fabrik använder nodulärt gjutjärn (GGG 50) för dess överlägsna draghållfasthet och töjningsegenskaper. Huset är utformat med invändiga ribbor för att öka styvheten och med oljekanaler för att rikta smörjmedel till lagren och kugghjulen. Vissa jordbruksväxellådor har också en pump eller oljeslunga för att säkerställa påtvingad smörjning vid högre driftshastigheter. Detta är särskilt viktigt för växellådor som används i höghastighetsroterande fräsar, där växlarna kan nå temperaturer på 80°C eller mer.

Förutom den grundläggande växellådan har många jordbruksväxellådor tillvalsfunktioner som:

• Överbelastningskoppling:En friktionskoppling eller klippstift som slirar eller går sönder när vridmomentet överskrider en förinställd gräns, vilket skyddar traktorn och redskapet från skador.
• Flerhastighetsväljare:En växlingsmekanism som gör att föraren kan ändra utväxling utan att stoppa kraftuttaget, vilket ger olika hastigheter för olika uppgifter.
• Integrerad broms:En mekanisk broms som stoppar den utgående axeln när kraftuttaget är urkopplat, vilket förhindrar att redskapet går fri.

Dessa komponenter är exakt bearbetade och monterade i vår fabrik för att säkerställa att jordbruksväxellådan levererar konsekvent prestanda under hela dess livslängd. Vi använder datorstödd växeldesign (KISSsoft) för att optimera växelgeometrin för styrka och effektivitet, och vi validerar varje design genom finita elementanalys (FEA) och fysisk testning.

Vilka är de viktigaste tekniska specifikationerna för vår jordbruksväxellåda?

Raydafon Technology Group Co., Limited tillverkar ett brett utbud av jordbruksväxellådor för traktorkraftuttagsapplikationer, som täcker effekt från 30 kW till 250 kW och reduktionsförhållanden från 1,5:1 till 15:1. Våra produktlinjer inkluderar enstegs, tvåstegs och koniska växellådor, alla designade för kompatibilitet med SAE och ISO standard kraftöverföringsaxlar. Tabellen nedan sammanfattar nyckelspecifikationerna för våra mest populära modeller av jordbruksväxellådor, som används i rotorfräsar, tallriksharvar, gräsklippare, balpressar och vallskördare. Alla värden är baserade på testning enligt DIN 3990 och ISO 6336 standarder, och vår fabrik kan anpassa vilken modell som helst för att möta specifika redskapskrav.

Utöver dessa standardmodeller erbjuder vår fabrik en anpassad designtjänst för jordbruksväxellådor. Vi kan modifiera växelmaterialet (husförkolat eller induktionshärdat stål), lagertyp och husgeometri för att passa specifika driftsförhållanden. Vi tillhandahåller även en rad valfria tillbehör, inklusive hastighetssensorer, temperatursonder och vridmomentbegränsare. Alla våra lantbruksväxellådor är målade med en hållbar tvåkomponents epoxibeläggning som motstår korrosion och UV-nedbrytning.

Vår kvalitetssäkringsprocess inkluderar 100-procentig inspektion av kugghjulsgeometrin, ythårdhetstestning och en 2-timmars testkörning på en dynamometer för att verifiera effektivitet och temperaturökning. Varje jordbruksväxellåda åtföljs av en detaljerad testrapport, inklusive analys av växelkontaktmönster och vibrationsspektrum. Vi tillhandahåller även en 3D CAD-modell av växellådan för enkel integration i din redskapsdesign. Med vår omfattande design- och tillverkningskapacitet kan vi leverera en skräddarsydd jordbruksväxellåda inom 6-8 veckor från orderbekräftelse.

Hur kan korrekt smörjning och underhåll maximera växellådans prestanda?

En jordbruksväxellåda är ett mekaniskt system med hög precision som förlitar sig på korrekt smörjning och regelbundet underhåll för att uppnå sin designlivslängd. Smörjning har flera viktiga funktioner: det minskar friktionen mellan kugghjul och lager, leder bort värme som genereras av effektförlust, förhindrar korrosion och hjälper till att spola bort slitagepartiklar. I våra jordbruksväxellådor rekommenderar vi att du använder högkvalitativ växellådsolja med EP-tillsatser (extremt tryck), vanligtvis SAE 80W-90 eller SAE 85W-140, beroende på omgivningstemperatur och driftsbelastning. Oljan bör bytas med jämna mellanrum för att behålla dess skyddande egenskaper. Vår fabrik har utvecklat ett omfattande underhållsschema som, om det följs, kan förlänga livslängden för en jordbruksväxellåda till 8 000 till 10 000 drifttimmar.

Viktiga smörj- och underhållsmetoder för en jordbruksväxellåda:

• Oljenivåkontroller:Kontrollera oljenivån före varje användning med hjälp av oljestickan eller synglaset. Oljenivån ska vara vid markeringen på oljestickan när växellådan är jämn och sval. Låga oljenivåer kan leda till överhettning och för tidigt slitage.
• Oljebytesintervall:För en ny lantbruksväxellåda rekommenderar vi att oljan byts efter de första 50 timmarnas drift för att avlägsna inkörningsslitagepartiklar. Byt därefter oljan var 400-500:e timme eller årligen, beroende på vad som kommer först. För växellådor som arbetar under extremt dammiga eller våta förhållanden, byt oljan var 300:e timme.
• Smörjmedelskvalitet:Använd endast växellådsoljor av hög kvalitet som uppfyller API GL-5- eller GL-6-specifikationerna. Undvik att blanda olika märken eller viskositeter, eftersom detta kan påverka smörjmedlets prestanda. Om oljan blir mjölkaktig (vattenförorening) eller mörk och slamliknande (oxidation), byt den omedelbart.
• Tätningsinspektion:Inspektera de ingående och utgående axeltätningarna regelbundet för tecken på läckage. En läckande tätning kan tillåta föroreningar att komma in i växellådan och smörjmedel att komma ut, vilket leder till fel. Byt ut tätningar vid första tecken på slitage eller skada.
• Vibrationsövervakning:Lyssna regelbundet efter ovanliga ljud eller känn efter överdriven vibration under drift. En plötslig ökning av buller eller vibrationer kan indikera ett lager- eller växelproblem som bör åtgärdas omgående.

En fallstudie från en storskalig mjölkgård i Nya Zeeland illustrerar effekten av korrekt underhåll. Gården använde vår RD-350 jordbruksväxellåda på 12 skivklippare. Under de två första säsongerna följde de vårt rekommenderade underhållsschema, utan växellådsfel. Under den tredje säsongen bytte de operatör och det nya teamet försummade regelbundna oljekontroller. Inom tre månader havererade två växellådor på grund av oljesvält. Gården återinförde underhållsschemat och gav utbildning till alla operatörer, och under de följande fem åren hade de bara ett mindre problem med växellådan. Gården uppskattade att kostnaden för utbildning och oljebyten var mindre än 10 procent av kostnaden för att byta ut växellådorna.

Utöver det grundläggande underhållet erbjuder vi en valfri oljeanalystjänst, där prover kan skickas till vår fabrik för slitpartikel- och föroreningsanalys. Detta kan ge tidig varning om förestående problem, vilket möjliggör planerat underhåll snarare än oväntade haverier. Vår fabrik tillhandahåller också en reservdelssats med varje jordbruksväxellåda, inklusive tätningar, packningar och en klippstift, så att mindre reparationer kan utföras snabbt på fältet. Genom att investera lite tid och ansträngning i underhåll kan du säkerställa att din jordbruksväxellåda fortsätter att leverera pålitlig, effektiv kraftöverföring i många år.

Vanliga frågor (FAQ)

Fråga 1: Kan jag använda en jordbruksväxellåda designad för 540 rpm kraftuttag med en 1000 rpm kraftuttagstraktor?

Svar: Det beror på växellådans design. Våra lantbruksväxellådor är normalt klassade för både 540 och 1000 rpm ingångsvarvtal, förutsatt att det ingående vridmomentet inte överstiger växellådans maximala märkeffekt. Om du använder en växellåda som endast är klassad för 540 rpm med en ingång på 1000 rpm, kan växlarna snurra för snabbt, vilket orsakar överdrivet slitage och uppvärmning. Vi rekommenderar att du väljer en jordbruksväxellåda som matchar din traktors kraftuttagsvarvtal, eller att du använder en växellåda med inmatningsalternativ med dubbla hastigheter. Vår fabrik kan tillhandahålla en växellåda som accepterar antingen hastighet genom att använda ett valbart ingångsdrev eller en stegvis ingående axel. Kontrollera alltid växellådans specifikationer före användning.

Fråga 2: Hur bestämmer jag rätt reduktionsförhållande för mitt redskap?

Svar: Rätt reduktionsförhållande bestäms av redskapets erforderliga ingångsvarvtal och traktorns kraftuttagsvarvtal. Formeln är: Förhållande = kraftuttagsvarvtal ÷ Redskapsinmatningshastighet. Till exempel, om din traktors kraftuttag är 540 rpm och din roterande rorkult behöver 200 rpm, är det nödvändiga förhållandet 540/200 = 2,7:1. Men du måste också ta hänsyn till vridmomentkravet. Ett förhållande som ger rätt hastighet kanske inte ger tillräckligt med vridmoment. Vårt tekniska team på Raydafon Technology Group Co., Limited kan utföra en komplett effektmatchningsanalys, med hänsyn till redskapets effektbehov och traktorns vridmomentkurva, för att rekommendera det optimala förhållandet.

Fråga 3: Vilken typ av smörjmedel ska jag använda i min jordbruksväxellåda?

Svar: Vi rekommenderar att du använder en högkvalitativ växelolja för extremt tryck (EP) med en viskositet på SAE 80W-90 för de flesta tempererade klimat och SAE 85W-140 för tropiska klimat. Oljan måste uppfylla API GL-5 eller högre specifikationer. För alternativ för syntetisk olja erbjuder vi en syntetisk växelolja med förlängd livslängd som ger bättre prestanda vid höga temperaturer och längre oljebytesintervall. Undvik att använda motorolja för bilar, eftersom den saknar de EP-tillsatser som krävs för högtrycksglidkontakten i kugghjulen. Vår fabrik tillhandahåller ett detaljerat smörjmedelsspecifikationsblad med varje jordbruksväxellåda.

Fråga 4: Hur kan jag förhindra att jordbruksväxellådan överhettas?

Svar: Överhettning uppstår vanligtvis på grund av låga oljenivåer, överbelastning eller att redskapet körs i hastigheter över växellådans designgräns. För att förhindra överhettning, se till att oljenivån är korrekt och att oljan är ren. Kontrollera att redskapet inte är överbelastat (t.ex. bearbetar för djupt eller klipper för snabbt). För applikationer med hög effekt erbjuder vi jordbruksväxellådor med påtvingad smörjning och en extern oljekylare. Se också till att växellådans utluftning är ren och låter trycket utjämnas, eftersom en blockerad avluftning kan orsaka tryckuppbyggnad och oljeläckage. Om växellådans temperatur konsekvent överstiger 90°C, kontakta vår fabrik för en bedömning.

Fråga 5: Vilken är den typiska ljudnivån för en Raydafons jordbruksväxellåda, och hur kan den minskas?

Svar: Våra lantbruksväxellådor är designade för tyst drift, med typiska ljudnivåer från 80 till 85 dB(A) vid 1 meter under full belastning, beroende på modell och förhållande. Bullret beror främst på växelns ingrepp och lagerdrift. För att minska bullret använder vi spiralformade kugghjul istället för raka kugghjul, precisionsslipade tänder och högkvalitativa lager. Se till att växellådan är säkert monterad under installationen för att förhindra resonans. Regelbundna oljebyten och korrekt smörjning hjälper också till att hålla låga ljudnivåer. Om ljudet ökar plötsligt kan det tyda på ett lager- eller växelproblem som bör inspekteras omgående.

Slutsats: Bemästra kraftöverföringen med rätt jordbruksväxellåda

Jordbruksväxellådan är en grundläggande komponent i traktorns kraftuttagssystem, som omvandlar traktorns kraft till den hastighet och det vridmoment som krävs av redskapet. Genom växelreduktion möjliggör den effektiv drift av ett brett utbud av redskap, från jordfräsar och gräsklippare till balpressar och skördare. De interna komponenterna – växlar, axlar, lager och hus – fungerar i exakt harmoni för att leverera tillförlitlig kraftöverföring, samtidigt som korrekt smörjning och underhåll säkerställer lång livslängd. På Raydafon Technology Group Co., Limited, har vår fabrik konstruerat jordbruksväxellådor som kombinerar hög effektivitet, hållbarhet och mångsidighet, och uppfyller kraven från modernt jordbruk.

Om du funderar på att specificera, uppgradera eller byta ut en jordbruksväxellåda för ditt kraftuttagsdrivna redskap,kontakta Raydafon Technology Group Co., Limited idag. Vårt erfarna ingenjörsteam kommer att arbeta med dig för att identifiera den optimala växellådans modell, reduktionsförhållande och konfiguration för din specifika applikation. Vi tillhandahåller fullständig teknisk support, inklusive CAD-integration, testrapporter och utbildning på plats.Begär din kostnadsfria växellådskonsultation och offert nu från Raydafon Technology Group Co., Limited. Låt oss hjälpa dig att driva din gårdsdrift med precision och tillförlitlighet.
