Kraftöverföringsaxel för Krone rundbalspressar
  • Kraftöverföringsaxel för Krone rundbalspressarKraftöverföringsaxel för Krone rundbalspressar
  • Kraftöverföringsaxel för Krone rundbalspressarKraftöverföringsaxel för Krone rundbalspressar

Kraftöverföringsaxel för Krone rundbalspressar

Krone rundbalspress kraftöverföringsaxel täckande KR100/125/155/130/160, 1500/1800, 1500V/1250 MC och 1250/1550. Storlek 4 standard och storlek 4 CV-alternativ använder en 1210 axel med 1,375-6 spline. Storlek 6 CV är tillgänglig för 1500/1800 och utvalda 1250/1500 byggen; 1500V/1250 MC använder 2380 eller 2480 CV med 1.375-6. Kopplingsalternativen inkluderar FT34 vid 1 000 N·m, FT32 vid 1 000 N·m, FT42 vid 1 450 N·m, K64/2-utskärning vid 1 050 eller 1 500 N·m och FF1 vid 1 000 N·m. CV-basartikelnummer är 71R4121UCW07000 för CAT3/540 och 71R6121UCW07000 för CAT4/540, båda 1.375-6. MOQ, anpassning och ledtid anges per beställning efter att balpressmodellen och befintlig axelkonfiguration har bekräftats.

Krone Rundbalspress Drivlina · Grossistförsörjning

Kraftöverföringsaxel i grossistledet för Krone rundbalspressar — ​​specifikationer, MOQ, anpassning och ledtid för KR100 till 1800 och kompatibla konstruktioner

Krone rundbalspressar tar inte alla samma kraftuttagsaxel. KR100 till KR160-gruppen använder en storlek 4 drivlina, 1500 och 1800 kan ta storlek 4 eller storlek 6 CV, 1500V och 1250 MC använder en 2380 eller 2480 CV, och 1250/1550 kör en Storlek 4 CAT3 CV medan vissa 1250/1500 byggen använder storlek 6 CAT4. De tre tabellerna på denna sida visar PTO-alternativet, kopplingstypen och basartikelnumret för varje grupp, så att axeln kan matchas innan en offert är begärt.

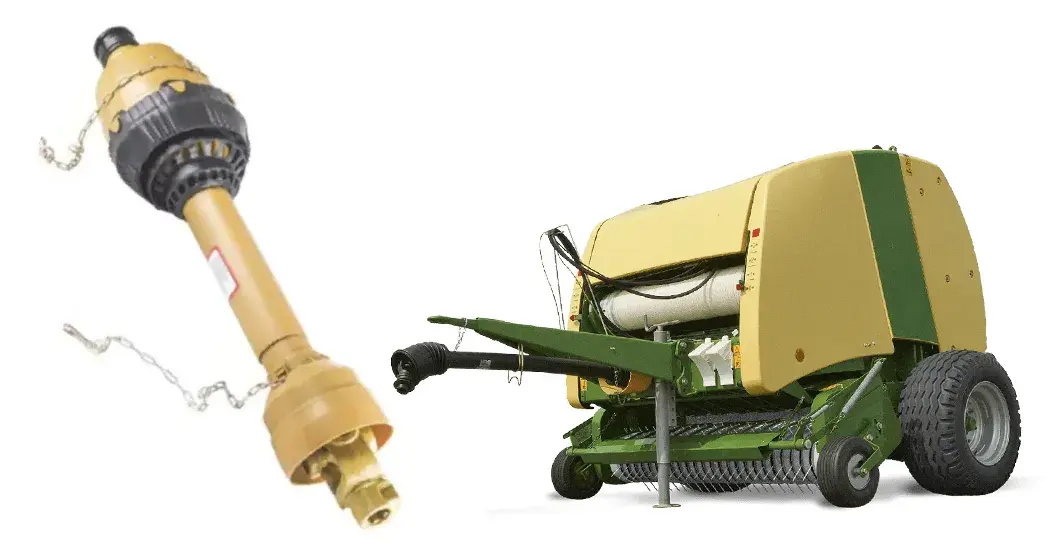

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

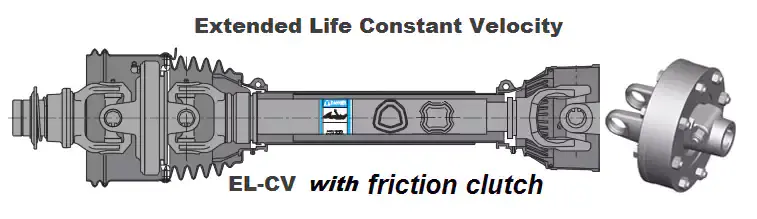

Krone rundbalspress kraftöverföringsaxel — CV-led, teleskoprör och kopplingsände.
13Modellreferenser
Storlek 4 / Storlek 6CV drivlina alternativ
1 000–1 800 N·mKopplingens vridmomentområde
1,375-6Vanlig spline

Modell Grid — PTO-tillval och koppling från balpress

Grupp AKR100 / KR125 / KR155
PTO
Storlek 4 Standard eller Storlek 4 CV, 1210 skaft
Spline
1,375-6
Koppling
FT34 vid 1 000 N·m
Storlek 4
Grupp AKR130 / KR160
PTO
Storlek 4 Standard eller Storlek 4 CV, 1210 skaft
Spline
1,375-6
Koppling
FT34 vid 1 000 N·m
Storlek 4
Grupp B1500/1800
PTO
Storlek 4 eller storlek 6 CV
Spline
1,375-6
Koppling
FT32 vid 1 000 N·m eller FT42 vid 1 450 N·m
Storlek 4 / Storlek 6
Grupp C1500V / 1250 MC
PTO
2380 eller 2480 CV
Spline
1,375-6
Koppling
K64/2-utskärning vid 1 050 eller 1 500 N·m
Utskuren koppling
Grupp D1250 / 1550
PTO
Storlek 4 (CAT3) CV
Spline
1,375-6
Koppling
FT32 eller FF1 vid 1 000 N·m
Storlek 4 CAT3
Grupp E1250 / 1500 (storlek 6 builds)
PTO
Storlek 6 CV (CAT4) på ​​vissa byggen
Spline
1,375-6
Koppling
FT42 vid 1 450 N·m
Storlek 6 CAT4

Specifikationstabell — Modell, kraftuttag och skydd

Originalgruppering efter balpressmodell, kraftuttagsdrivlina och kopplingsklassning
Modell PTO Skydd
KR100 / 125 / 155 / 130 / 160 Storlek 4 Standard *1210 *1.375-6; Storlek 4 CV *1210 *1,375-6 FT34 *1,375-6 *1 000 N·m
1500/1800 Storlek 4 eller Storlek 6 CV med 1,375-6 FT32 @1 000 N·m eller FT42 @ 1 450 N·m
1500V / 1250 MC 2380 eller 2480 CV med 1,375-6 K64/2 Cutout @1 050 eller 1 500 N·m *1,375-6
1250 / 1550 Storlek 4 (CAT3) CV med 1,375-6 FT32 eller FF1 @1 000 N·m
1250 / 1500 Vissa använder storlek 6 CV (CAT4) FT42 @1 450 N·m

Samma balpressmodell kan förekomma i mer än en konstruktion. Bekräfta det befintliga axelns artikelnummer eller kopplingstypen på maskinen innan du begär en offert. Krone rundbalspressar är utrustade med antingen friktion eller urtag koppling beroende på konstruktion. Ju bredareKraftöverföringsaxel för rundbalspressarsidlistor andra balpressmärken som en korsreferens.

CV-basartikelnummer och FT-kopplingsartikelnummer

Konstant hastighet PTO bas artikelnummer
CV PTO Traktor Basartikelnummer
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
FT-kopplingar för 1.375-6 spline-ingång
Universell storlek Vridmoment Artikelnummer
CAT3 / S4 1 000 N·m 6QE344901R
CAT3 / S4 1 000 N·m 635E41203R
CAT4 / S6 1 800 N·m 663H53403R

CV-basens artikelnummer är enheten utan redskapsanordningen. Redskapshalvan, röret och skölden är väljs separat av balpressmodell. FT-kopplingens artikelnummer är listade efter universell storlek och vridmoment. Om befintlig koppling har justerats, bekräfta målslirmomentet mot balpressens manual innan du beställer. A relaterad kategori är påKraftöverföringsaxel för diskbinersida.

Hur en Krone rundbalsaxel matchas

01

Läs av balpressmodellen från maskinen

KR100 till KR160 faller i en grupp; 1500 och 1800 i en annan; 1500V och 1250 MC i en tredje; 1250/1550 och 1250/1500 i en fjärde och femma. Modellrutnätet ovan visar kraftuttaget och kopplingen som matchar varje grupp.

02

Bekräfta det befintliga axelns artikelnummer

Samma balpress kan byggas med en friktionskoppling eller en urkopplingskoppling. Det befintliga artikelnumret är det snabbaste sättet att bekräfta vilken konfiguration maskinen levererades med, innan du beställer en ersättning.

03

Bekräfta traktorns kraftuttagsspline

De flesta Krone rundbalspressar i detta sortiment har 1.375-6 spline. Om traktorn använder en annan kraftuttagstapp, bekräfta CV-halvan separat. DePTO axel sortimentsidan listar de andra kategorierna för jordbruksdrivlinor om traktorsidan ändras samtidigt.

Där detta skaft används

Krone rundbalspressar i serien KR100 till 1800 och grupperna 1500V, 1250 MC och 1250/1550.

Krone rundbalspressens kraftuttagsaxel tar kraft från traktorns kraftuttag och levererar den till balpressens växellåda genom en CV-led och teleskoprör. När balpressen plockar upp en tung sträng eller träffar en bit material, kommer kopplingen — antingen friktion eller utskärning beroende på konstruktion — skyddar växellådan från stötar.

Axeln är anpassad till balpressmodellen och traktorns kraftuttagsspline oberoende av varandra. Balpresssidan fixar redskapshalva, kopplingstyp och rörlängd; traktorsidan fixerar CV-halvan och kraftuttagets spline. Båda sidor måste bekräftas innan en ersättningsaxel beställs.

För en relaterad rundbalspressapplikation,Kraftöverföringsaxel för Case IH rundbalspressarsida använder en jämförbar modell-för-modell-struktur. För redskapsväxellådor som sitter nedströms kraftöverföringsaxeln, sejordbruksväxellådaräckvidd.

Skicka balpressmodellen och det befintliga axelns artikelnummer

Skicka Krone balpressmodellen (KR100 till 1800, 1500V, 1250 MC, 1250/1550 eller 1250/1500) och den befintliga axeldelen nummer eller kopplingstyp. Vi kommer att bekräfta PTO-alternativet, kopplingens klassificering och CV-basens artikelnummer för det bygga och lämna en offert med MOQ och ledtid för den konfigurationen.
