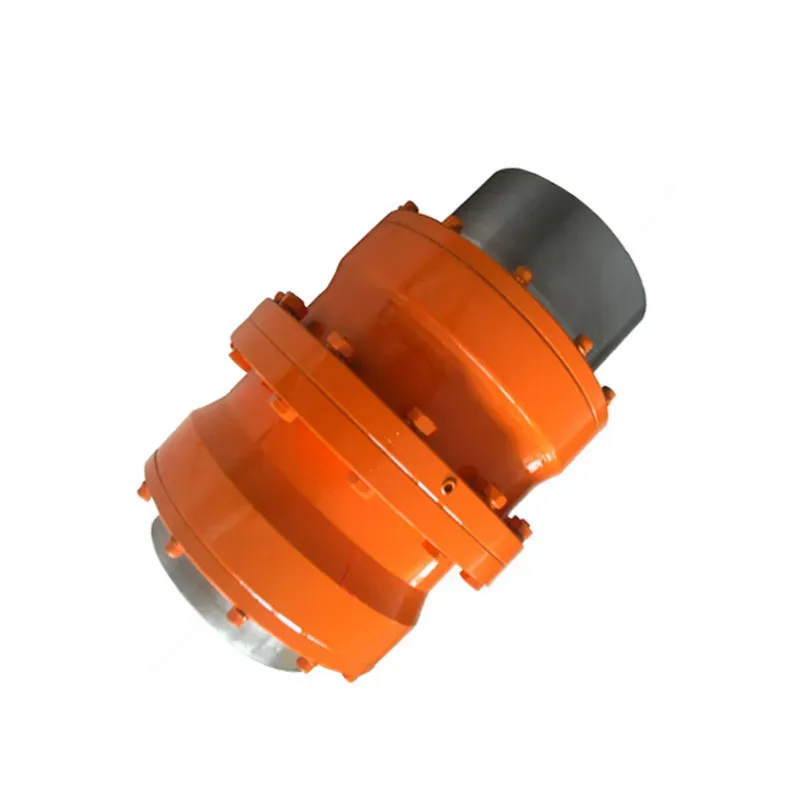

Byte av GIGL Drum Shape Gear Coupling

GIGL trumformad växelkoppling för tung industriell transmission

Om ditt tunga maskineri - stålverksvalsställ, cementfabrikskrossar eller gruvtransportörer - behöver en koppling som inte backar från högt vridmoment, Raydafons Ersättning avGIGL Drum Shape Kuggkopplingär byggd för just det jobbet.

Trumformade tänder byggda för användning i verkliga världen

Vad gör dettatrummanöverkopplingframträda? De trumformade tänderna. De överför inte bara makt – de hanterar röran av verklig användning. Max vridmoment når 2000 kN·m, hålstorlekar sträcker sig från 50 mm till 400 mm, och det tar upp till 1,5 graders vinkelförskjutning. Dessutom kompenserar den för axiella och radiella förskjutningar som snabbt skulle slita ut vanliga kopplingar.

42CrMo stål med precisionsslipade involuttänder

Raydafon tillverkar den av 42CrMo höghållfast stål och slipar sedan de evolventa kugghjulens tänder till precision - så kraften flyter smidigt och slitaget förblir lågt. Det är en stapelvara för köpare som letar efterväxelkopplingar med högt vridmoment för industriella applikationer; den fortsätter att gå även när maskiner pressas hårt.

ISO 9001 certifierad och underhållsvänlig

Denna koppling är inte bara tuff – den är också smart för underhåll. Det är ISO 9001-certifierat. Kugghjulsnätet är smord, vilket minskar vibrationer och förlänger livslängden, även i dammiga gruvor eller svällande cementfabriker. Dess kompakta struktur innebär att installationen på valsverk eller transportörer inte blir ett stort projekt. Det är därför det är ett toppval som enhållbar trumväxelkopplingoch ett föredraget val för skräddarsydda växelkopplingar för gruvutrustning — storlekar och ytbehandlingar kan skräddarsys för din installation.

Konkurrenskraftiga fabrikspriser från Kina

Raydafons fabrik ligger i Kina, så vi balanserar bra kvalitet med priser som är vettiga. Vi säljer inte en enstaka del – vi samarbetar med dig för att få rätt koppling till dina maskiner. Mindre stillestånd, bättre effektivitet och en koppling som håller din tunga utrustning i rörelse.

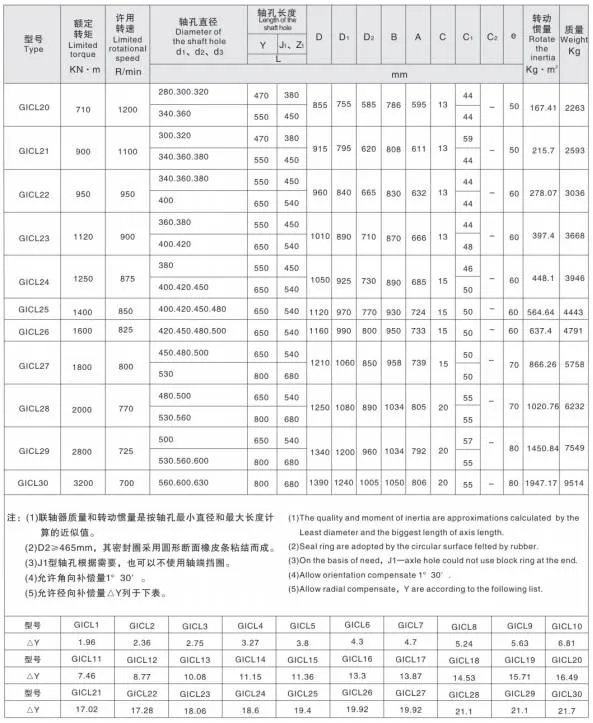

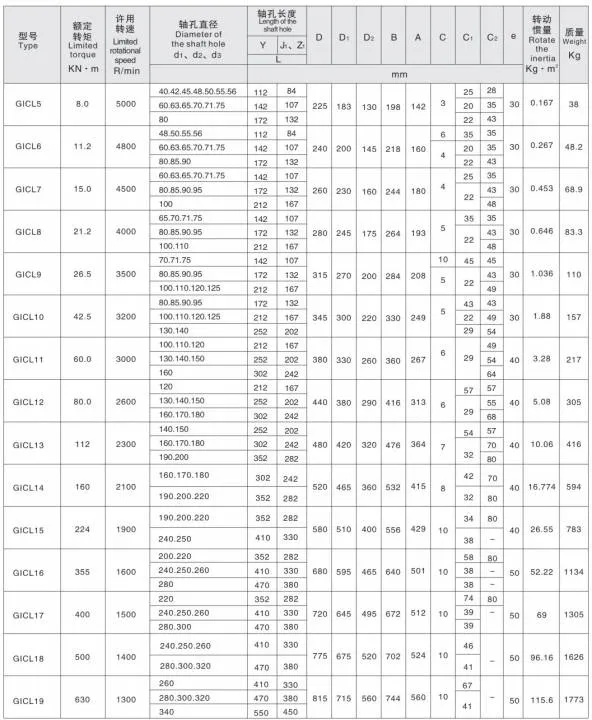

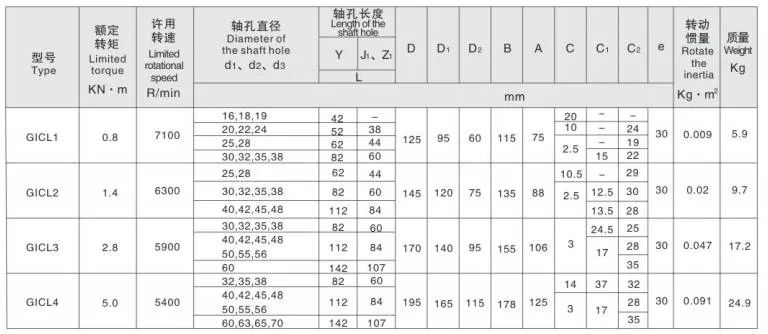

Produktspecifikation

Produktegenskaper

GIGL trumformade växelkoppling är ett högpresterande alternativ i flexibla växelkopplingssystem, skräddarsydd för tuffa industriella scenarier där tillförlitlig kraftöverföring inte är förhandlingsbar.

15–20 % högre belastningskapacitet än raktandskopplingar

Vad gör detta avancerattrumformad kuggkopplingett toppval är dess förmåga att hantera vinkelförskjutningar effektivt samtidigt som transmissionen med högt vridmoment hålls intakt. Jämfört med kuggkopplingar med raka kuggar, ger GIGL-modellen en genomsnittlig ökning av belastningstoleransen på 15–20 % under samma ytterdiameter för innerhylsan och maximala kopplingens ytterdiameter. Det gör det till en favorit för GIGL-applikationer med hög belastning.

Vinkelförskjutning upp till 1°30'

En av dess största fördelar är förbättrad vinkelförskjutningskompensation. När den radiella förskjutningen är noll, hanterar kugghjulskopplingar med raka kuggar endast 1°, men GIGL-trumformade kugghjulskopplingar går upp till 1°30' — en 50 % förbättring. Detta gör den idealisk för låga hastigheter, tunga miljöer som t.exgruv- och metallurgimaskiner, där missanpassningstolerans är en spelomvandlare.

Optimerad tandkontakt, lägre ljud, längre underhållsintervall

Den trumformade tandytan förbättrar kontakten mellan inre och yttre tänder. Det löser vanliga problem med raktandskopplingar, som kantklämning och spänningskoncentration vid tandändar under vinkelförskjutning. Samtidigt minskar den friktion och slitage, sänker ljudnivån och förlänger underhållsintervallerna. Den utsvängda formen på den yttre tandhylsan gör montering och demontering lättare för underhållsteam.

99,7 % överföringseffektivitet

När det gäller transmissionseffektivitet når GIGL trumformade kugghjulskopplingar 99,7 % – ett antal som talar om dess tillförlitlighet för industriella växelkopplingsanvändningar, från transportörsystem inom tillverkning till tunga maskiner i konstruktion. Den yttre tandhylsan använder trumformade tänder för smidig ingrepp, gjord av högkvalitativt stål med medelhårda tandytor för att stödja tunga belastningar. Valfri tandythärdning (HRC ≥ 56) förbättrar hållbarheten ytterligare. Dess lätta design håller rotationströgheten låg - perfekt för utrustning där hastighet och precision spelar roll.

Pålitlig smörjning, tätning och utbytbarhet

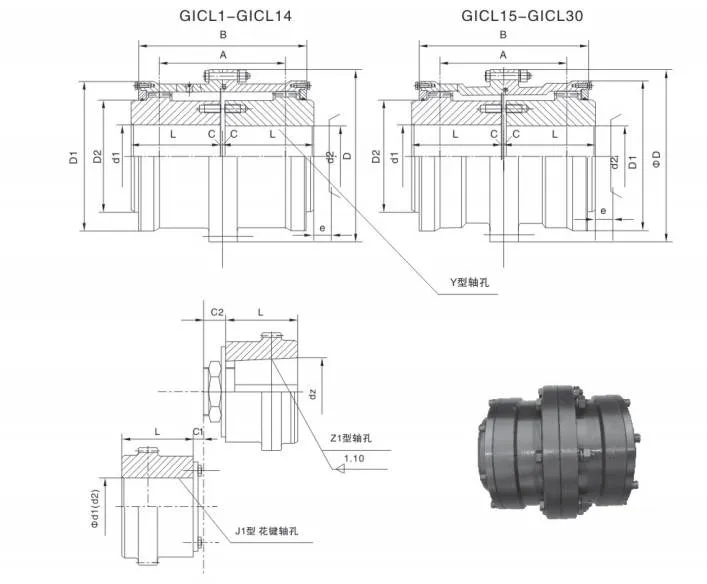

För att hålla GIGL-trumformade kugghjulskopplingar igång på lång sikt är den utrustad med pålitliga smörjstrukturer och tätningar som förlänger livslängden och förenklar underhållet. Dess symmetriska design säkerställer utmärkt utbytbarhet, så att byta ut delar är enkelt. För höghastighetsoperationer där periferihastigheterna överstiger 36 m/s förhindrar dynamisk balansering vibrationer och säkerställer stabil prestanda. Axelhålskonfigurationer erbjuder flexibilitet – genom att kombinera Y-, Z1- och J1-typer för att passa olika anslutningsbehov.

Fullt utbud av trumformade kuggkopplingar

Raydafon, en betroddtillverkare av växelkoppling, producerar ett komplett utbud av trumformade växelkopplingar utöver GIGL, inklusive GICL, GIICL, GICLZ, GIICLZ och NGCL-varianter - alla uppfyller strikta industristandarder för att garantera kvalitet.

Kompakt, styv-flexibel, lågt underhåll

Denna styv-flexibla koppling har många fördelar: kompakt struktur, liten svängradie, hög belastningskapacitet, högsta effektivitet, lågt ljud och långa underhållscykler. Den är särskilt väl lämpad för låga hastigheter, tunga förhållanden i metallurgi (valsverk), gruvdrift (krossar), lyft och transport (kranar), såväl som petroleum-, kemiska och allmänna axeltransmissioner för maskiner.

Anteckningar om applikationer

På grund av dess höga styvhet och flexibilitet utan elasticitet, rekommenderas den inte för maskiner som behöver vibrationsdämpning, buffring eller extremt strikt axeluppriktning - såsom precisionsutrustning där även små vibrationer kan påverka prestandan.

Applikationsscenarier

GIGL trumformade kugghjulskoppling används i stor utsträckning inom tunga industrisektorer där högt vridmoment, snedställningstolerans och hållbarhet är avgörande.

Varför köpa från Raydafon

Raydafon är baserat i Kinaleverantör av växelkopplingmed över ett decenniums erfarenhet av mekaniska transmissionskomponenter. Vi balanserar bra kvalitet med konkurrenskraftiga fabrikspriser, och vi säljer inte delar som passar alla – vi arbetar med dig för att matcha rätt koppling till dina maskiner.

Anpassade storlekar och ytbehandlingar

Behöver du en specifik hålstorlek, tandythärdning (HRC ≥ 56) eller en anpassad konfiguration av axelhål? Vi skräddarsyr storlekar och ytbehandlingar för att passa just din uppställning.

Snabb leverans och teknisk support

Standardmodeller levereras snabbt och vårt ingenjörsteam tillhandahåller installations- och idrifttagningsvägledning på begäran. Mindre stillestånd, bättre effektivitet och en koppling som håller din tunga utrustning i rörelse.
