Vilka tillverkningsprocesser säkerställer hög noggrannhet i precisionsväxlar?

Precisionsväxlarär ryggraden i otaliga industriella tillämpningar, från fordonstransmissioner och flygmotorer till robotik och vindturbiner. Noggrannheten hos dessa växlar påverkar direkt systemets effektivitet, buller, vibrationer och livslängd. Men vilka tillverkningsprocesser säkerställer den höga noggrannhet som krävs för dessa krävande applikationer? Svaret ligger i en noggrant orkestrerad sekvens av bearbetning, värmebehandling och efterbehandling, som var och en bidrar till kugghjulets slutliga geometri och ytintegritet. På Raydafon Technology Group Co., Limited, har vår fabrik tillverkat Precision Gear i över två decennier, och vi har förfinat våra processer för att uppnå växelkvalitetsgrader upp till DIN 5 eller AGMA 12, med tandprofilavvikelser på mindre än 2 mikrometer. Den här artikeln kommer att utforska de viktigaste tillverkningsprocesserna - från förberedelse av ämne till slutlig inspektion - som möjliggör produktion av högprecisionsväxlar, och vi kommer att dela de tekniska parametrarna och kvalitetskontrollåtgärderna som underbygger vår framgång.

Vägen till en precisionsväxel med hög precision börjar med en grundlig förståelse av växelns funktionskrav: vridmoment, hastighet, belastning och driftsmiljö. Baserat på dessa parametrar väljer vi lämpligt material - typiskt högkvalitativa legerade stål som 20CrMnTi, 18CrNiMo7-6 eller SAE 8620 - och tillämpar sedan en sekvens av processer som inkluderar: smidning eller bearbetning av ämnet, häftning eller formning av tänderna, värmebehandling för att förbättra hållfastheten och geometriska ytbeständighet och slutfinish. Vart och ett av dessa steg måste kontrolleras noggrant, med specifika skärparametrar, sliphastigheter och inspektionsprotokoll för att säkerställa att den slutliga Precision Gear uppfyller eller överträffar de erforderliga specifikationerna. I den här omfattande guiden kommer vi att dela upp varje process, tillhandahålla detaljerade specifikationer och toleransdata och lyfta fram metrologins avgörande roll för att säkerställa hög noggrannhet. Vi kommer också att dela med oss ​​av fältexempel och bästa praxis från vår fabriks omfattande erfarenhet av växelindustrin.

Innehållsförteckning

• 1. Varför är Gear Hobbing en grundläggande process för precisionsutrustningstillverkning?
• 2. Hur uppnår kuggslipning de högsta nivåerna av noggrannhet och ytfinish?
• 3. Vilka är de viktigaste tekniska specifikationerna för vår tillverkning av precisionsredskap?
• 4. Hur säkerställer mätning och kvalitetskontroll noggrannhet?
• Vanliga frågor (FAQ)
• Slutsats och Custom Gear Consultation

Varför är Gear Hobbing en grundläggande process för precisionsutrustningstillverkning?

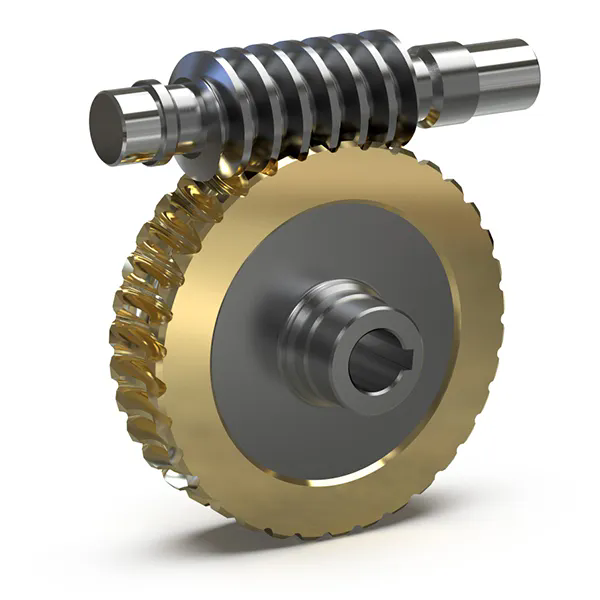

Gear hobbing är en av de mest använda och mångsidiga processerna för att generera kuggar. I denna process matas en roterande häll – som i huvudsak är ett cylindriskt verktyg med spiralformade skärtänder – över ett roterande kugghjulsämne, vilket gradvis skär av tandutrymmena. Hobbing kan producera växlar av alla typer, inklusive cylindriska, spiralformade och snäckväxlar, med en hög grad av noggrannhet och produktivitet. För en Precision Gear är hobbningsprocessen det första kritiska steget för att definiera tandprofilen. Hällens noggrannhet, maskinens styvhet och valet av skärparametrar påverkar alla den ursprungliga växelkvaliteten. På vår fabrik använder vi CNC-hobbingmaskiner med elektronisk växellådassynkronisering, vilket möjliggör exakt kontroll av hällen och arbetsstyckets rotation, vilket uppnår en ledningsnoggrannhet på +/- 0,005 mm per 100 mm ytbredd.

Nyckelfaktorer för att uppnå hög noggrannhet under växellådning:

• Hällens kvalitet:Hällen måste tillverkas med hög precision, typiskt AA-klass eller bättre, med en profilnoggrannhet på +/- 2 mikrometer. Vår fabrik använder hällar belagda med TiAlN eller AlCrN för att säkerställa konsekvent skärprestanda och förlängd verktygslivslängd, vilket direkt påverkar kuggprofilens konsistens.
• Maskinstyvhet och termisk stabilitet:Hobbmaskinen måste vara styv för att motstå skärkrafter utan avböjning, vilket skulle äventyra noggrannheten. Våra maskiner har en gjutjärnsbas med avancerade termiska kompensationssystem som bibehåller maskinens geometri även under längre körningar.
• Skärningsparametrar:Skärhastigheten, matningshastigheten och skärdjupet måste optimeras för det specifika materialet. För ett typiskt 20CrMnTi kugghjulsämne används en skärhastighet på 80-120 m/min och en matningshastighet på 1-2 mm/varv för att uppnå en balans mellan produktivitet och noggrannhet. Vår fabriks processingenjörer använder simuleringsprogram för att bestämma de optimala parametrarna för varje växeltyp.
• Kylvätska och smörjning:Korrekt applicering av kylvätska är avgörande för att kontrollera värmeutvecklingen, vilket kan orsaka termisk expansion och påverka tandgeometrin. Vi använder ett högtryckskylvätskesystem som levererar 50 bar kylvätska direkt till skärzonen, vilket säkerställer effektiv spånevakuering och temperaturkontroll.

Ett praktiskt exempel från vår tillverkning av växellådor för bilar illustrerar vikten av noggrannhet vid tappning. Vi tillverkade en spiralformad växel med en modul på 2,5 och 32 kuggar, vilket krävde en tandprofilavvikelse på mindre än 3 mikrometer. Genom att använda en häll av premiumkvalitet och optimera skärparametrarna uppnådde vi en profilavvikelse på 2,5 mikrometer i hällen, vilket låg inom toleransområdet. Detta innebar att det efterföljande slipsteget krävde mindre materialavlägsnande, vilket minskade den totala cykeltiden och förlängde slipskivans livslängd. Den noggranna kontrollen av hobbingprocessen är således inte bara väsentlig för noggrannheten utan bidrar också till den totala produktionseffektiviteten.

Efter hobbning värmebehandlas redskapen vanligtvis för att uppnå den hårdhet och styrka som krävs. Emellertid ger själva hällningsprocessen en ytjämnhet på ca Ra 1,6-3,2 mikrometer, vilket är acceptabelt för många applikationer men inte tillräckligt för högprecisionsväxlar. Därför följs hobbing vanligtvis av en efterbehandlingsprocess, såsom rakning eller slipning, för att uppnå den slutliga precisionen. Ändå lägger hobbing-processen grunden för hela tillverkningsprocessen för kugghjul. En dålig grävning kan inte korrigeras helt genom efterföljande efterbearbetningsoperationer, vilket gör kontrollen av grävningsprocessen till ett grundläggande krav för högnoggrann Precision Gear-produktion.

Hur når kuggslipning de högsta nivåerna av noggrannhet och ytfinish?

När de högsta nivåerna av noggrannhet och ytfinish krävs, är kuggslipning den valda processen. Kuggslipning använder en roterande slipskiva, vanligtvis gjord av keramik eller kubisk bornitrid (CBN), för att avlägsna ett tunt lager av material från kugghjulens tänder efter värmebehandling. Denna process korrigerar eventuella förvrängningar som orsakas av värmebehandling och uppnår den slutliga tandprofilen, bly och ytfinish. För en precisionsväxel med kvalitetsklass DIN 5 eller AGMA 12 är slipning viktigt. Vår fabrik använder CNC-profilslipmaskiner som kan uppnå en tandprofilavvikelse på +/- 1,5 mikrometer, en blyavvikelse på +/- 2 mikrometer och en ytråhet på Ra 0,2-0,4 mikrometer. Dessa noggrannhetsnivåer krävs för applikationer med hög hastighet och hög belastning som flygtransmissioner och robotteknik.

Nyckelfaktorer för att uppnå hög noggrannhet under kuggslipning:

• Val av slipskivor:Slipskivan måste vara anpassad till växelmaterialet och önskad finish. För hårda material (58-62 HRC) använder vi CBN-hjul med förglasad bindning, som ger utmärkt formhållning och lågt slitage. För mjukare material används keramiska hjul. Hjulet kläds med en diamantförbandsrulle för att säkerställa att den har rätt profil och skärpa.
• Slipningsparametrar:Sliphastigheten, skärdjupet och matningshastigheten kontrolleras noggrant. För finishpasset använder vi ett litet skärdjup (0,01-0,02 mm) och en långsam matningshastighet för att uppnå önskad ytfinish och undvika termiska skador på kugghjulet. En högtryckskylvätska (upp till 80 bar) riktas mot slipzonen för att minska värmeutvecklingen och spola bort slipspån.
• Mätning under processen:Våra slipmaskiner är utrustade med mätsystem i processen som kontinuerligt mäter kuggtjockleken under slipning. När kuggtjockleken når önskat värde stannar maskinen automatiskt, vilket säkerställer att kugghjulet inte är överslipat. Denna funktion är avgörande för att uppnå snäva dimensionella toleranser.
• Termisk kompensation:Slipning genererar värme som kan få kugghjulet och maskinen att expandera, vilket påverkar noggrannheten. Våra maskiner har termiska kompensationssystem som övervakar temperaturen på spindeln, arbetsstycket och miljön och justerar slipparametrarna för att bibehålla noggrannheten.

En fallstudie från en tillverkare av växellådor för vindturbiner belyser vikten av kuggslipning. Tillverkaren krävde en stor spiralformad växel med en modul på 8 och 80 tänder, med en AGMA 12 kvalitetsnivå. Växeln var tvungen att klara högt vridmoment och höga cykliska belastningar, så noggrannheten var avgörande. Vår fabrik slipade växeln med ett CBN-hjul på en CNC-profilslip. Den slutliga växeln hade en profilavvikelse på 1,2 mikrometer, en blyavvikelse på 1,8 mikrometer och en ytråhet på Ra 0,25 mikrometer. Växeln installerades framgångsrikt i vindturbinen och har fungerat med utmärkta prestanda i över fem år. Tillverkaren rapporterade att växelns höga noggrannhet bidrog till en 3-procentig ökning av turbineffektiviteten.

Förutom profilslipning erbjuder vi även superfinishingoperationer som honing eller lapping för växlar som kräver högsta möjliga ytfinish och ljudreducering. Honing använder ett kugghjulsformat verktyg med slipande stenar för att ta bort en liten mängd material och förbättra ytfinishen till Ra 0,1 mikrometer eller bättre. Detta är särskilt fördelaktigt för växlar som används i elfordon, där brusreducering är avgörande. Slipprocessen, i kombination med dessa superfinishingoperationer, gör det möjligt för oss att producera Precision Gear som uppfyller de mest krävande specifikationerna. På Raydafon fortsätter vi att investera i den senaste sliptekniken, inklusive CBN-slipskivor och intelligent processkontroll, för att upprätthålla vår konkurrensfördel inom högnoggrann växeltillverkning.

Vilka är de viktigaste tekniska specifikationerna för vår tillverkning av precisionsredskap?

Raydafon Technology Group Co., Limited erbjuder en omfattande kapacitet för tillverkning av precisionsväxlar, som täcker ett brett utbud av växeltyper, storlekar och noggrannhetsgrader. Våra produktionsmöjligheter inkluderar spiralformade, cylindriska, koniska, snäckväxlar och planetväxlar, med moduler från 0,5 till 20 och diametrar från 10 mm till 1500 mm. Tabellen nedan sammanfattar de viktigaste tekniska specifikationerna och möjliga noggrannhetsnivåer för vår Precision Gear-produktion. Alla värden är baserade på våra standardförfaranden för kvalitetskontroll och övervakas kontinuerligt för att säkerställa efterlevnad av internationella standarder som DIN, AGMA och ISO.

Utöver standardspecifikationerna erbjuder vår fabrik flera valfria funktioner för att förbättra prestandan hos Precision Gear. Dessa inkluderar: profiländringar (krona och spetsavlastning) för att optimera lastfördelningen och minska buller; speciella ytbehandlingar såsom fosfatering, nitrering eller DLC-beläggning för förbättrad slitstyrka; och anpassade material för specifika applikationer (t.ex. rostfritt stål för korrosiva miljöer eller Inconel för högtemperaturapplikationer). Vi tillhandahåller också en komplett växeldesigntjänst, inklusive strukturanalys, kontaktmönsteranalys och NVH-optimering (buller, vibrationer och hårdhet).

Vårt kvalitetskontrollsystem är baserat på ISO 9001:2015 och IATF 16949:2016 för fordonstillämpningar. Varje Precision Gear utsätts för en omfattande inspektionsregim som inkluderar dimensionskontroller, växelanalys och, där så krävs, oförstörande testning (NDT) såsom magnetisk partikelinspektion eller ultraljudstestning. Inspektionsresultaten registreras i en detaljerad rapport som medföljer redskapsförsändelsen. Vår fabrik klRaydafon Technology Group Co., Limitedhar ett dedikerat metrologilaboratorium utrustat med den senaste inspektionsutrustningen, inklusive ett Klingelnberg P65 växelmätcenter, en Zeiss CMM och en ytjämnhetstestare. Denna investering i mätteknik säkerställer att varje Precision Gear vi producerar uppfyller de specificerade noggrannhetskraven och ger våra kunder det förtroende de behöver för sina kritiska applikationer.

Hur säkerställer mätteknik och kvalitetskontroll precision i växeln?

Precision Gear-tillverkning med hög precision är omöjlig utan rigorös mätning och kvalitetskontroll i varje steg av produktionen. Växelns noggrannhet definieras av en uppsättning parametrar inklusive kuggprofil, ledning, stigning och utlopp, som alla måste mätas och kontrolleras. På vår fabrik har vi implementerat ett omfattande kvalitetskontrollsystem som börjar med råvaruinspektion och sträcker sig genom varje tillverkningssteg till slutlig inspektion. Kärnan i vårt kvalitetskontrollsystem är användningen av avancerade redskapsmätinstrument, såsom kugghjulsanalysatorer och koordinatmätmaskiner (CMM), som ger mycket noggranna mätningar av alla växelparametrar. Dessa instrument är kalibrerade till internationella standarder och drivs av skickliga metrologitekniker. Data som erhålls från dessa mätningar används inte bara för att acceptera eller förkasta växlar utan också för processkontroll, vilket gör att vi kan identifiera trender och göra justeringar av tillverkningsprocessen innan delar går utanför toleransen.

Nyckelaspekter av vårt mät- och kvalitetskontrollsystem för Precision Gear:

• Inkommande materialinspektion:Varje parti av råmaterial testas för kemisk sammansättning, hårdhet och mikrostruktur med hjälp av en spektrometer och ett metallurgiskt mikroskop. Detta säkerställer att materialet uppfyller den specificerade kvaliteten och är lämpligt för tillverkningsprocessen.
• Mätning under processen:Under grävning och slipning använder vi mätsystem i processen som ger feedback i realtid om kuggtjockleken. Detta gör att vi kan upptäcka och korrigera eventuella avvikelser omedelbart, vilket förhindrar produktion av skrotdelar.
• Slutlig växelanalys:När alla tillverkningsoperationer är klara inspekteras varje Precision Gear på en växelanalysator. Analysatorn mäter kuggprofilen, ledningen, stigningen och utloppet och beräknar växelkvaliteten enligt DIN- eller AGMA-standarder. Mätresultaten jämförs med de angivna toleranserna och alla redskap som faller utanför toleransbandet kasseras.
• Statistisk processkontroll (SPC):Vi använder SPC för att övervaka viktiga processparametrar över tid. Detta gör att vi kan identifiera trender som kan indikera ett problem under utveckling, såsom verktygsslitage eller maskindrift, och vidta korrigerande åtgärder innan några delar tillverkas utanför specifikation.

Ett färskt exempel från vår produktion av flygväxlar illustrerar vikten av metrologi. Kugghjulen krävdes för att uppfylla AGMA 13 kvalitetsstandarder, med en tandprofilavvikelse på mindre än 1 mikrometer. För att uppnå detta implementerade vi ett inspektionsprotokoll i flera steg: efter trampning inspekterades växlarna med hjälp av en kugghjulsanalysator för att kontrollera profilen och ledningen. Efter värmebehandling inspekterades kugghjulen igen för att kontrollera om de var snedvridna. Under slipning övervakade en mätare tandtjockleken kontinuerligt. Efter slutslipning inspekterades kugghjulen på en kugghjulsanalysator med hög noggrannhet (Klingelnberg P65). Slutbesiktningen visade att alla växlar uppfyllde den angivna toleransen, med en profilavvikelse på 0,8 mikrometer. Dessa data sammanställdes till en detaljerad inspektionsrapport som lämnades till kunden, vilket gav dem en försäkran om att kugghjulen uppfyllde deras stränga krav.

Vår fabrik hos Raydafon Technology Group Co., Limited erbjuder också en mättjänst för kunder som kräver tredjepartsverifiering av växelns noggrannhet. Vi kan mäta växlar som tillhandahålls av kunden och tillhandahålla en detaljerad rapport om deras noggrannhet, inklusive alla relevanta parametrar. Denna tjänst är särskilt användbar för kunder som utvärderar kvaliteten på växlar från flera leverantörer eller som utvecklar nya växeldesigner och behöver validera sina prototyper. Genom att investera i toppmodern mätutrustning och kontinuerligt utbilda vår mätteknikpersonal säkerställer vi att vår Precision Gear konsekvent uppfyller de högsta nivåerna av noggrannhet. Detta engagemang för kvalitet är en hörnsten i vårt rykte inom kugghjulstillverkningsindustrin.

Vanliga frågor (FAQ)

Fråga 1: Vad är skillnaden mellan växellådning och växelformning när det gäller noggrannhet?

Svar: Både hobbing och formning är växelgenereringsprocesser, men de skiljer sig åt i hur verktyget interagerar med arbetsstycket. Hobbing är en kontinuerlig process som i allmänhet är snabbare och mer produktiv, men den kan lämna små ledningsfel på grund av hällens spiralvinkel. Formning, å andra sidan, är en intermittent process som kan producera växlar med mycket låga ledningsfel, vilket gör den lämplig för växlar med smala ytbredder eller där hög ledningsnoggrannhet krävs. För precisionsredskap med hög noggrannhet följs hobbing vanligtvis av slipning, medan formning kan användas som en slutlig skärprocess för kugghjul med måttliga noggrannhetskrav. Vår fabrik väljer den optimala processen baserat på kugghjulets geometri och den erforderliga noggrannhetsgraden.

Fråga 2: Kan slipning korrigera alla fel som införts av tidigare processer?

Svar: Slipning är en mycket effektiv process för att korrigera fel som profilavvikelser, ledningsfel och runout. Den kan dock inte korrigera grova fel som saknade tänder eller allvarliga tandformsfel orsakade av en defekt häll eller felaktig verktygsinställning. Dessutom tar slipning endast bort en liten mängd material (vanligtvis 0,05-0,15 mm per sida), så eventuella fel som är större än sliptillägget kan inte korrigeras. Därför måste hällnings- och värmebehandlingsprocesserna vara väl kontrollerade för att säkerställa att de införda felen ligger inom malningskapaciteten. Vår fabriks processkontrollsystem säkerställer att så är fallet, så slipningen är alltid effektiv.

Fråga 3: Vilken är den typiska toleransen för en Precision Gear efter slipning?

Svar: Toleransen för en Precision Gear beror på applikationen och den erforderliga kvalitetsklassen. För en DIN 5-växel (AGMA 12) är typiska toleranser: profilavvikelse +/- 1,5-2,0 mikrometer, blyavvikelse +/- 2,0-3,0 mikrometer och stigningsavvikelse +/- 0,5-1,0 mikrometer. För DIN 4 (AGMA 13) är toleranserna ännu snävare: profilavvikelse +/- 1,0-1,5 mikrometer, blyavvikelse +/- 1,5-2,0 mikrometer och stigningsavvikelse +/- 0,3-0,5 mikrometer. Vår fabrik kan uppnå dessa toleranser på våra CNC-slipmaskiner, och vi tillhandahåller en omfattande mätrapport med varje växel.

Fråga 4: Hur säkerställer du noggrannheten hos utrustning för inspektion av redskap?

Svar: Noggrannheten hos vår utrustning för inspektion av redskap säkerställs genom ett strikt kalibreringsprogram. Alla våra redskapsanalysatorer och CMM:er kalibreras årligen av ackrediterade kalibreringslaboratorier med hjälp av spårbara standarder. Dessutom använder vi huvudväxlar och kalibreringsartefakter för att verifiera mätmaskinernas prestanda varje vecka. Vårt metrologilaboratorium är temperaturkontrollerat till 20 +/- 1°C för att minimera effekten av termisk expansion på mätningar. Vi deltar också i jämförelseprogram mellan laboratorier för att validera riktigheten av våra mätresultat. Detta rigorösa tillvägagångssätt säkerställer att vår inspektionsutrustning alltid ger korrekta och pålitliga resultat.

Fråga 5: Erbjuder Raydafon Technology Group Co., Limited anpassad utrustningsdesign och prototyptjänster?

Svar: Ja, vi tillhandahåller omfattande utrustningsdesign och prototyptjänster. Vårt ingenjörsteam kan arbeta med dig för att designa en Precision Gear som uppfyller dina specifika prestandakrav, inklusive materialval, tandgeometri och värmebehandling. Vi använder avancerad växeldesignmjukvara för att simulera växelns prestanda under belastning, och vi kan producera prototypväxlar för testning och validering. När prototypen har godkänts kan vi skala upp till full produktion med hjälp av våra mycket noggranna tillverkningsprocesser. Vi erbjuder snabba handläggningstider för prototyper och konkurrenskraftiga priser för produktionskvantiteter. Kontakta vårt ingenjörsteam för att diskutera dina behov av utrustningsdesign.

Slutsats: Precision Gear Manufacturing Through Process Excellence

Tillverkningen av Precision Gear med hög precision är ett komplext företag som kräver en kombination av avancerade processer, noggrann processkontroll och noggrann mätning. Från hällning till slipning och från värmebehandling till slutbesiktning måste varje steg utföras med precision för att uppnå de erforderliga toleranserna. På Raydafon Technology Group Co., Limited, har vår fabrik etablerat ett rykte för att vara utmärkt inom tillverkning av precisionsutrustning, driven av vår investering i toppmodern utrustning, vår skickliga arbetsstyrka och vårt engagemang för kvalitet. Våra möjligheter spänner över ett brett utbud av kugghjulstyper, storlekar och noggrannhetsgrader, och vi är dedikerade till att förse våra kunder med växlar som uppfyller de mest krävande specifikationerna.

Om du har ett krav på precisionsutrustning med hög precision,kontakta Raydafon Technology Group Co., Limited idagför en konsultation. Vårt ingenjörsteam kommer att arbeta med dig för att förstå din applikation och tillhandahålla en skräddarsydd lösning, från design till leverans. Vi erbjuder konkurrenskraftiga priser, snabba ledtider och ett komplett utbud av supporttjänster, inklusive materialval, designoptimering och inspektion efter tillverkning.Begär din kostnadsfria Precision Gear-konsultation nu från Raydafon Technology Group Co., Limited och upplev kvaliteten och tillförlitligheten i vår tillverkning av precisionsredskap.
