Kraftöverföringsaxel för Peecon vertikala matarblandare
  • Kraftöverföringsaxel för Peecon vertikala matarblandareKraftöverföringsaxel för Peecon vertikala matarblandare
  • Kraftöverföringsaxel för Peecon vertikala matarblandareKraftöverföringsaxel för Peecon vertikala matarblandare

Kraftöverföringsaxel för Peecon vertikala matarblandare

Ersättningskraftuttagsaxlar för PEECON vertikala matarblandare 865, 1100, 1300 och 1500. CAT6 huvudaxel med konstant hastighet; Splinealternativ på traktorsidan 1.375-6 (540 rpm), 1.375-21 (1000 rpm) och 1.750-20 (1000 rpm); mixer-side input typiskt 1.750-6. Vridmoment för automatisk urkoppling 2 500–3 500 N·m; skjuvbultsok märkta 2 920 N·m. Skaftlängd, okstorlek, splinekombination och skärmkonfiguration kan göras efter ritning. MOQ och ledtid bekräftas per beställning eftersom de beror på modellen och konfigurationen. Skicka din blandarmodell och din traktors kraftuttagsspline — vi bekräftar kombinationen av drivlina och lämnar en offert.

Ersättningsdrivlina i grossistledet · PEECON Vertikal mixerserie

Kraftöverföringsaxel i grossistledet för PEECON vertikala foderblandare — specifikationer, MOQ, anpassning och ledtid för byte av foderblandare

När en vertikal matarblandares kraftuttagsaxel går sönder stannar balpressen eller blandaren, och bytesbeslutet kommer på tre kontroller: vilken PEECON-modell, vilken spline på traktorsidan och vilket kopplingsmoment som mixerväxellådan kan ta. Den här sidan listar de tre artiklarna mot de fyra blandarmodellerna i detta sortiment, tillsammans med CV-huvudet axel- och kopplingsartikelnummer, så att du kan bekräfta specifikationen innan du ber om en offert.

Prissättning & MOQGenom offert
LedtidPer beställning
AnpassningRitningsbaserat
DokumentPå begäran

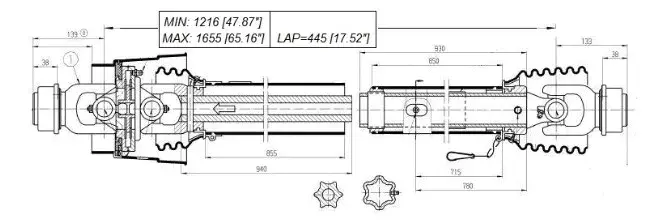

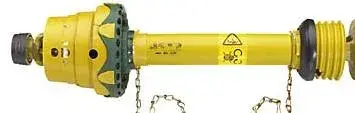

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
PEECON vertikal matarblandare kraftuttagsaxel — CAT6 konstanthastighetsled och 2500-seriens kopplingsände.

Nyckelspecifikationer

  • HuvudaxelCAT6 konstant hastighet
  • Traktor spline1,375-6 · 1,375-21 · 1,750-20
  • MixeringångTypiskt 1.750-6
  • Axelvridmoment3 800 N·m nominellt / 4 200 N·m topp
  • Kopplingsmoment2 500 – 3 500 N·m
  • Skärbultsok2 920 N·m
  • Blandare modeller865 · 1100 · 1300 · 1500
  • TraktorkraftMinst 95 – 200 hk
  • AnpassningLängd, ok, spline, sköld

Modellmatris — Vilken PEECON-blandare behöver vilken kraftuttag

PEECON865
  • Kapacitet865 CFT
  • Augers2
  • Min. driva95 hk
  • DrivlinaCAT6 CV
  • SplineMed traktor
PEECON1100
  • Kapacitet1100 CFT
  • Augers2
  • Min. driva135 hk
  • DrivlinaCAT6 CV
  • SplineMed traktor
PEECON1300
  • Kapacitet1300 CFT
  • Augers3
  • Min. driva180 hk
  • DrivlinaCAT6 CV
  • SplineMed traktor
PEECON1500
  • Kapacitet1500 CFT
  • Augers3
  • Min. driva200 hk
  • DrivlinaCAT6 CV
  • SplineMed traktor

De flesta traktorer i detta effektområde använder en 1.750-20 kraftuttagstub och de flesta PEECON-blandare i detta sortiment använder en 1.750-6 ingång skaft. Båda sidorna matchas oberoende av varandra — blandarsidan fixeras av blandaren, traktorsidan fixeras av traktorn. Bekräfta båda före beställning.

CAT6 Constant Velocity Main Shaft — Monterings- och halvaxeldelnummer

Komplett CV-enhet och halvaxelreferens för CAT6-huvudaxeln
Utgående axel för traktor Komplett CV-monteringsartikelnummer CV 1/2 axel Artikelnummer Redskapshalva (2500) artikelnummer
540 rpm, 1,375" × 6 spline 392206 392206-HALV 2500-GENOMFÖRANDE-HALV
1000 rpm, 1,375" × 21 spline 392221 392221-HALV 2500-GENOMFÖRANDE-HALV
1000 rpm, 1 750" × 20 spline 392220 392220-HALV 2500-GENOMFÖRANDE-HALV

Den kompletta CV-enheten levereras med fogen försmord. Om du bara behöver byta ut ena halvan, halvskaftet artikelnummer är det du beställer. Redskapshalvan delas över alla tre varianterna på traktorsidan.

Val av koppling och ok — Vridmoment och artikelnummer

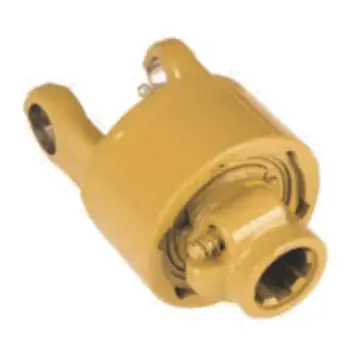

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
2500-seriens automatisk urkopplingskoppling — K64 och K64/24 karosser.
2500-seriens automatiska urkopplingskopplingar
Artikelnummer Modell Diameter Splines Vridmoment
134467 K64/24 1.750 20 3 500 N·m
LAF20250MDAL67 K64 1.750 20 2 500 N·m
135416 K64/24 1.375 6 2 700 N·m
135362 K64/24 1.750 6 2 700 N·m
135986 K64/24 1.750 20 2 700 N·m

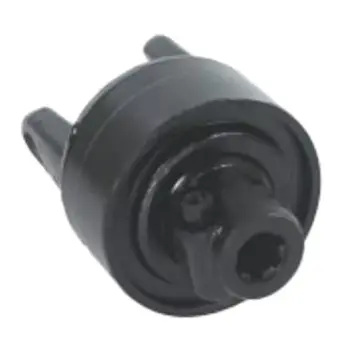

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
2500-serien med skärbultar - KB61, KB61/2 och BTL-kroppar.
2500-serien med skärbultar
Artikelnummer Modell Diameter Splines Vridmoment
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2 920 N·m
355272 KB61/2 1.375 6 2 920 N·m
4250104 KB61/2 1.375 6 2 920 N·m
BTL67205610A BTL 1.750 20 2 920 N·m
4250105 KB61/2 1.750 20 2 920 N·m
BTL67345610A KB61 1.750 6 2 920 N·m
338427 KB61/2 1.750 6 2 920 N·m
392340 KB61/2 1,9375 RD 0,50 nyckel —

De två kopplingsfamiljerna är inte utbytbara under drift. Automatiska urkopplingskopplingar kopplas in igen efter slirning, så de passar blandare som möter enstaka överbelastningar under uppstart. Skärbultsok offrar bulten vid överbelastning och måste skruvas om innan blandaren går igen, så de passar blandare där en trasig bult är lättare att byta ut än ett överhettat kopplingspaket. Fullständig referens för det bredare utbudet finns påKraftöverföringsaxel för foderblandaresida.

Specifikationsdetaljer — axel, led och sköld

Axel och led

Huvudaxel
CAT6 konstant hastighet
Skaftmaterial
Härdat legerat stål, slipat
Skaftdiameter
φ62 mm
Ledvinkel
±45°
Lager
Fyrsfärisk rulle
Nominellt vridmoment
3 800 N·m
Högsta vridmoment
4 200 N·m
Hastighetsområde
540 – 1000 rpm

Tätning och skydd

Tätningsmaterial
Hydrerat nitrilgummi
Tätningstemp. räckvidd
−45 °C till 130 °C
Dammskydd
Treläpp med spiralspånspår
Skydda
Heltäckande, snabbkoppling
Traktorkraft
80 – 220 hk
Mixerkompatibilitet
PEECON, KUHN (20 m³ och högre)
Anpassning
Längd, ok, spline, sköld
Dokumentation
Levereras på begäran

Specifikationerna ovan återspeglar den nuvarande produktionsuppbyggnaden. För icke-standard axellängd eller okstorlek, teckningen styr. Det bredare sortimentet för andra foderblandarmärken, inklusiveSupreme foderblandare, är listade på kategorisidan och matchningenfoderblandarväxellådafinns på en separat sida.

Hur beställningen bekräftas

Skicka modell och spline

Tillhandahåll PEECON-blandarmodellen (865 / 1100 / 1300 / 1500) och storleken på traktorns kraftuttag.

Bekräfta drivlinan

Vi returnerar matchande CV-enhet, kopplingsfamilj och artikelnummerkombination.

Ritning och offert

För anpassade längder eller ok utfärdas en ritning före produktion. Offerten listar MOQ och ledtid för den bekräftade konfigurationen.

Produktion och leverans

Standardaxlar rör sig enligt det bekräftade schemat; anpassade axlar flyttas efter att ritningen är godkänd.

MOQ och ledtid anges per beställning eftersom de beror på modellen, splinekombinationen och om axeln är standard eller ritad. Ingenting på denna sida förbinder sig till en fast siffra som inte skulle hålla för en annan konfiguration. DePTO axel sortimentsida listar de andra jordbrukskategorierna.

Vanliga frågor

Vilka PEECON-blandarmodeller täcker denna kraftuttagsaxel?

865, 1100, 1300 och 1500. Minsta traktoreffekt för var och en är 95 hk, 135 hk, 180 hk respektive 200 hk, enligt modellmatrisen ovan. Alla fyra kör en CAT6-huvudaxel med konstant hastighet.

Vilken spline används på traktorsidan och på mixersidan?

De flesta traktorer i detta sortiment använder en 1.750-20 spline, och de flesta blandare använder en 1.750-6 ingående axel. Alternativen 1.375-6 (540 rpm) och 1.375-21 (1000 rpm) på traktorsidan är också tillgängliga. Traktorsidan och blandarsidan matchas oberoende av varandra – bekräfta båda före beställning.

Vilket vridmoment har axeln och kopplingen?

CAT6-huvudaxeln är klassad till 3 800 N·m kontinuerlig och 4 200 N·m momentan topp. Automatiska urkopplingskopplingar i 2500-serien sträcker sig från 2 500 N·m till 3 500 N·m. Skärbultsok är klassade till 2 920 N·m.

Kan du leverera en icke-standard axellängd eller ok?

Ja. Skaftlängd, okstorlek, splinekombination och skärmkonfiguration kan göras efter ritning. Skicka måtten på det befintliga schaktet, eller en skiss med skarvcentrum markerade, så bekräftar vi genomförbarheten.

Vad är MOQ och ledtid?

MOQ och ledtid bekräftas per beställning. De beror på modellen, splinekombinationen och om axeln är standard eller ritad. Skicka din mixermodell och din traktors kraftuttagsspline så kommer vi att utfärda en offert som visar MOQ och ledtid för den konfigurationen.

Begär en offert för din PEECON-mixer

Skicka din PEECON-blandarmodell (865 / 1100 / 1300 / 1500) och traktorns kraftuttagsstubbstorlek (1.375-6, 1.375-21 eller 1,750-20). Vi bekräftar drivlinans kombination och artikelnummer och lämnar en offert med MOQ och ledtid för den konfigurationen. Anpassade längder och ok citeras mot ritning.
