Hur påverkar slaglängden valet av teleskopiska hydraulcylindrar?

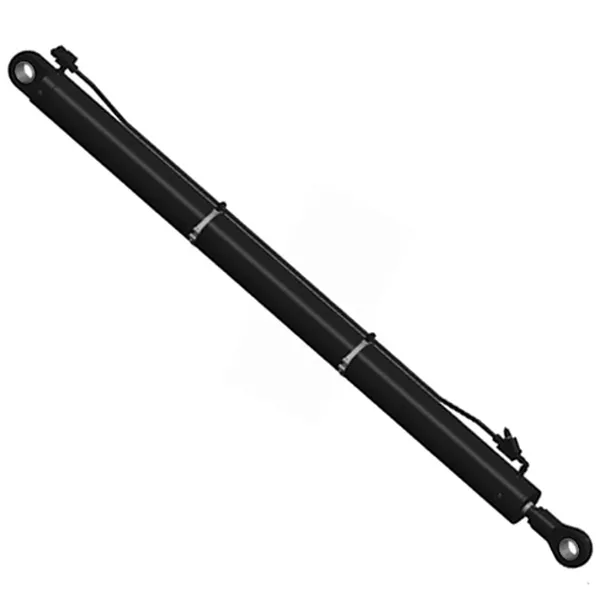

En dumpertillverkare behöver en cylinder som kan höja en 20-tons bädd till en 50-graders vinkel. Erforderlig slaglängd är 1 200 mm. Men när ingenjören får offerten från en standard enstegscylinderleverantör blir problemet uppenbart: en enstegscylinder med 1 200 mm slaglängd skulle bli över 2 400 mm lång när den är helt indragen. Den fick inte plats under lastbilsflaket. Detta är den klassiska anledningenTeleskopiska hydraulcylindrarexistera. En teleskopcylinder använder flera kapslade steg som sträcker sig sekventiellt. När den är helt indragen är cylindern kompakt. När det är helt utsträckt är slaget summan av slagen för alla steg. Slaglängden är därför inte bara en prestationsparameter; det är parametern som avgör om cylindern kommer att passa, hur många steg som krävs och hur cylindern kommer att fungera under belastning. För köpare är det viktigt att förstå sambandet mellan slaglängd och val av cylinder för att specificera rätt produkt.

Den här guiden är skriven för inköpsingenjörer och maskinkonstruktörer som behöver välja teleskopiska hydraulcylindrar för sin applikation. Vi kommer att förklara hur slaglängden påverkar antalet steg, den stängda längden, bucklingsmotståndet och cylinderns totala prestanda. Vi kommer att tillhandahålla tabeller och tekniska data för att hjälpa dig att specificera rätt cylinder. Vi kommer också att tillhandahålla detaljerade produktparametrar från vår fabrik på Raydafon Technology Group Co., Limited. Oavsett om du designar en tippbil, en soppress, en arbetsplattform eller en hydraulisk press, hjälper den här guiden dig att fatta ett välgrundat beslut om slaglängd och val av cylinder.

Innehållsförteckning

• 1. Vad är slaglängd och varför spelar det roll för teleskopcylindrar?
• 2. Hur bestämmer slaglängden antalet stadier?
• 3. Hur påverkar slaglängden stängd längd och installationsutrymme?
• 4. Hur påverkar slaglängden bucklingsmotståndet?
• 5. Hur anger du rätt slaglängd för din applikation?
• 6. Vilka är de viktigaste produktparametrarna från vår fabrik?
• 7. Vanliga frågor (FAQ)
• 8. Slutsats

1. Vad är slaglängd och varför spelar det roll för teleskopcylindrar?

Slaglängden är det avstånd som cylinderstången färdas från det helt indragna läget till det helt utdragna läget. För en teleskopisk hydraulcylinder är det totala slaget summan av slagen för varje enskilt steg. En tvåstegscylinder kan ha en total slaglängd på 800 mm, där varje steg bidrar med 400 mm. En trestegscylinder kan ha en total slaglängd på 1 200 mm, där varje steg bidrar med 400 mm. Slaglängden är den primära parametern som bestämmer cylinderns storlek och konfiguration. Det påverkar antalet steg, den stängda längden, vikten och kostnaden. Tabellen nedan illustrerar sambandet mellan slaglängd och antalet steg för en typisk teleskopcylinder.

PåRaydafon Technology Group Co., Limited, tillverkar vår fabrik teleskopiska hydraulcylindrar med slaglängder från 300 mm till 3 000 mm. Vi kan anpassa slaglängden och antalet steg för att möta dina specifika applikationskrav. Vårt ingenjörsteam kan hjälpa dig att bestämma den optimala slaglängden och etappkonfigurationen för ditt projekt.

2. Hur bestämmer slaglängden antalet stadier?

Antalet steg i en teleskopisk hydraulcylinder bestäms av den totala slaglängden och maximalt tillåtna slaglängden per steg. Varje etapp har ett maximalt slag som begränsas av etappens längd och den överlappning som krävs för stabilitet. Ett typiskt stadium kan sträcka sig till cirka 80-90% av sin längd. Om det totala slaget kräver mer än ett steg kan ge, läggs ytterligare steg till. Antalet steg påverkar cylinderns komplexitet, kostnad och prestanda. Fler steg innebär fler komponenter, fler tätningar och fler potentiella läckagepunkter. Fler etapper innebär dock också en kortare stängd längd för ett givet slag. Tabellen nedan visar sambandet mellan totalt slag, etappslag och antal steg.

På vår fabrik designar vi varje teleskopisk hydraulcylinder för att optimera antalet steg för det önskade slaget. Vi använder avancerad beräkningsprogramvara för att bestämma de optimala etapplängderna och överlappningarna. Vårt mål är att tillhandahålla en cylinder som passar det tillgängliga utrymmet, ger önskat slaglängd och presterar tillförlitligt under belastning.

3. Hur påverkar slaglängden stängd längd och installationsutrymme?

Den stängda längden på en teleskopisk hydraulcylinder är längden på cylindern när alla steg är helt indragna. Den stängda längden är kritisk för installationen eftersom den avgör om cylindern passar i det tillgängliga utrymmet. Ett längre slag kräver en längre cylinder, men förhållandet är inte linjärt. En teleskopcylinder kan uppnå ett långt slag med en relativt kort stängd längd eftersom scenerna häckar inuti varandra. Förhållandet mellan stängd längd och slag är ett nyckelprestandamått. En enstegscylinder har vanligtvis en stängd längd som är cirka 1,2 till 1,5 gånger slaget. En tvåstegs teleskopcylinder kan ha en stängd längd som är 0,8 till 1,0 gånger slaget. En trestegscylinder kan ha en stängd längd som är 0,5 till 0,7 gånger slaget. Tabellen nedan jämför de stängda längdförhållandena för olika cylindertyper.

På Raydafon designar vår fabrik teleskopiska hydraulcylindrar för att uppnå kortast möjliga stängda längd för ett givet slag. Vi använder höghållfasta material och precisionstillverkning för att minimera väggtjockleken för varje steg samtidigt som den erforderliga tryckklassificeringen bibehålls. Detta gör att vi kan packa mer slag i ett mindre paket, vilket gör våra cylindrar idealiska för applikationer där installationsutrymmet är begränsat.

4. Hur påverkar slaglängden bucklingsmotståndet?

Spänning är en kritisk faktor för teleskopiska hydraulcylindrar, särskilt för långa slag. När cylindern sträcker sig ökar den effektiva längden på stången, och bucklingsmotståndet minskar. En teleskopcylinder är mer känslig för buckling än en enstegscylinder eftersom stegen är smala och belastningen överförs genom flera glidgränssnitt. Böjningsmotståndet beror på diametern för varje steg, överlappningen mellan stegen och styrningen från cylinderkroppen. För ett givet slag kommer en cylinder med fler steg att ha en mindre diameter för varje steg, vilket minskar bucklingsmotståndet. Därför måste slaglängden och antalet steg balanseras mot den erforderliga bucklingssäkerhetsfaktorn. Tabellen nedan illustrerar effekten av slaglängd på bucklingsmotståndet för en typisk trestegscylinder.

På vår fabrik använder vi avancerad datorstödd konstruktionsmjukvara (CAE) för att utföra bucklingsanalyser på varje teleskopisk hydraulcylinder vi designar. Vi optimerar diametern och överlappningen av varje steg för att säkerställa att cylindern kan motstå den erforderliga belastningen utan att knäckas. Vi ger också vägledning om maximalt tillåtna slaglängd för varje cylindermodell.

5. Hur anger du rätt slaglängd för din applikation?

Att specificera rätt slaglängd för en teleskopisk hydraulcylinder kräver en systematisk utvärdering av dina applikationskrav. Det första steget är att bestämma det nödvändiga resavståndet. Detta är avståndet som lasten måste förflytta sig. Det andra steget är att bestämma det tillgängliga installationsutrymmet. Detta är det utrymme som är tillgängligt för cylindern när den är helt indragen. Det tredje steget är att bestämma den kraft som krävs. Detta är den last som cylindern måste flytta. Det fjärde steget är att bestämma den nödvändiga bucklingssäkerhetsfaktorn. Detta är säkerhetsmarginalen mot buckling. Det femte steget är att välja cylinderkonfigurationen som uppfyller dessa krav. Tabellen nedan ger en guide till val av slaglängd för vanliga applikationer.

På Raydafon arbetar vår fabrik med våra kunder för att specificera rätt slaglängd och cylinderkonfiguration för deras applikation. Vi tillhandahåller tekniska data, beräkningar och rekommendationer. Vårt ingenjörsteam kan hjälpa till med urvalsprocessen och tillhandahålla detaljerade ritningar för godkännande.

6. Vilka är de viktigaste produktparametrarna från vår fabrik?

Följande tabell ger nyckelproduktparametrarna för våra teleskopiska hydraulcylindrar. Dessa cylindrar är designade för ett brett spektrum av applikationer, inklusive dumprar, sopkompaktorer, arbetsplattformar och hydrauliska pressar. Vår fabrik kan också tillverka specialanpassade cylindrar för att möta specifika krav.

På vår fabrik tillverkar vi våra teleskopiska hydraulcylindrar för att uppfylla dessa specifikationer och mer. Vi kan anpassa slaglängden, antalet steg, borrning, stav, montering och tätningar för att passa din specifika applikation. Vårt kvalitetskontrollsystem inkluderar inspektion av råvaror, inspektion under process och slutinspektion före leverans. Vårt mål är att förse våra kunder med högkvalitativa teleskopiska hydraulcylindrar som uppfyller deras prestandakrav.

7. Vanliga frågor (FAQ)

Fråga 1: Hur bestämmer jag vilken slaglängd som krävs för min applikation?

Svar: Den erforderliga slaglängden är den sträcka som lasten måste färdas. Detta bestäms av mekanismens geometri. För en dumper är slaglängden det avstånd som krävs för att höja flaket till önskad vinkel. För en arbetsplattform är slaglängden det avstånd som krävs för att höja plattformen till önskad höjd. Vårt ingenjörsteam kan hjälpa dig att beräkna önskat slaglängd för din specifika applikation.

Fråga 2: Kan en teleskopcylinder ha ett längre slag än en enstegscylinder?

Svar: Ja, en teleskopisk hydraulcylinder kan uppnå ett mycket längre slag än en enstegscylinder med samma stängda längd. Detta beror på att stadierna häckar inuti varandra när de dras in. En trestegs teleskopcylinder kan uppnå ett slag som är 2-3 gånger slaglängden för en enstegs cylinder med samma stängda längd. Detta gör teleskopcylindrar idealiska för applikationer där installationsutrymmet är begränsat.

Fråga 3: Vad är det maximala antalet tillgängliga steg?

Svar: På Raydafon Technology Group Co., Limited, tillverkar vi teleskopiska hydraulcylindrar med upp till fem steg. Det maximala antalet steg bestäms av erforderlig slaglängd, tillgängligt installationsutrymme och knäckningskraven. Fler steg tillåter ett längre slag i en kortare stängd längd, men de ökar också komplexiteten och kostnaden.

Fråga 4: Hur påverkar slaglängden kostnaden för en teleskopcylinder?

Svar: Kostnaden för en teleskopisk hydraulcylinder ökar med slaglängden och antalet steg. Ett längre slag kräver mer material och mer exakt tillverkning. Fler steg kräver fler tätningar, mer bearbetning och mer monteringstid. Kostnaden beror också på tryckklassificeringen, materialen och monteringskonfigurationen. Vår fabrik kan ge en detaljerad offert baserat på dina specifika krav.

Fråga 5: Kan slaglängden anpassas?

Svar: Ja, vi kan anpassa slaglängden för att möta dina specifika applikationskrav. Vi kan justera längden på varje steg och antalet steg för att uppnå önskat totalslag. Vi kan också anpassa den stängda längden, hålet, stången och monteringen. Vårt ingenjörsteam kan arbeta med dig för att designa en teleskopisk hydraulcylinder som passar din applikation perfekt.

8. Slutsats

Slaglängden är den viktigaste parametern vid valet av teleskopiska hydraulcylindrar. Den bestämmer antalet steg, den stängda längden, bucklingsmotståndet och cylinderns totala prestanda. För köpare är det viktigt att förstå sambandet mellan slaglängd och dessa faktorer för att specificera rätt cylinder för deras tillämpning. På Raydafon Technology Group Co., Limited, har vår fabrik expertis och utrustning för att tillverka högkvalitativa teleskopiska hydraulcylindrar med slaglängder från 300 mm till 3 000 mm. Vi använder höghållfasta material, precisionstillverkning och rigorösa tester för att säkerställa att våra cylindrar levererar pålitlig prestanda och lång livslängd.

Oavsett om du designar en tippbil, en sopkompaktor, en arbetsplattform eller en hydraulisk press, inbjuder vi dig att kontakta oss för att diskutera dina krav. Vi kan tillhandahålla tekniska data, prover och skräddarsydda lösningar. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för företag runt om i världen.

Kontakta Raydafon Technology Group Co., Limited idagför att diskutera dina krav på teleskopisk hydraulcylinder och upptäcka hur våra cylindrar kan möta dina behov av slaglängd och prestanda.
