Hur används en styrhydraulcylinder i jordbrukstraktorer?

För en traktortillverkare eller en reservdelsdistributör är styrsystemet ett av de mest kritiska delsystemen på maskinen. En traktor som inte kan styra exakt är inte bara ineffektiv; det är osäkert, särskilt när man kör på sluttningar, på våta fält eller nära boskap och arbetare. Komponenten i hjärtat av modern traktorstyrning är styrhydraulcylindern. Den omvandlar hydraultrycket till den linjära kraften som vrider framhjulen, och den gör det med en nivå av kraft och precision som mekanisk styrning helt enkelt inte kan matcha. När du skaffar enStyrhydraulcylinderför jordbrukstraktorer köper du inte bara en del. Du fattar ett beslut som påverkar tillförlitligheten hos varje traktor du bygger eller servar.

Syftet med denna guide är att hjälpa inköpsingenjörer, traktortillverkare och reservdelsköpare att förstå hur en styrhydraulcylinder används i jordbrukstraktorer och hur man väljer rätt för deras tillämpning. Vi kommer att täcka arbetsprincipen, de olika styrkonfigurationerna, nyckelspecifikationerna du behöver specificera, miljö- och belastningsförhållanden som påverkar hållbarheten och kriterierna för att utvärdera en leverantör. Vi kommer också att tillhandahålla detaljerade produktspecifikationer från vår fabrik på Raydafon Technology Group Co., Limited. Oavsett om du designar en ny traktormodell eller köper ersättningscylindrar för en flotta, kommer denna guide att ge dig den tekniska grunden du behöver för att fatta ett säkert inköpsbeslut.

Innehållsförteckning

• 1. Hur fungerar en styrhydraulcylinder i en traktor?
• 2. Vilka styrkonfigurationer används i jordbrukstraktorer?
• 3. Vilka specifikationer bör köpare leta efter?
• 4. Vilka driftsförhållanden påverkar cylinderns hållbarhet?
• 5. Hur utvärderar du en leverantör av styrhydraulcylinder?
• 6. Vilka är de viktigaste produktparametrarna från vår fabrik?
• 7. Vanliga frågor (FAQ)
• 8. Slutsats

1. Hur fungerar en styrhydraulcylinder i en traktor?

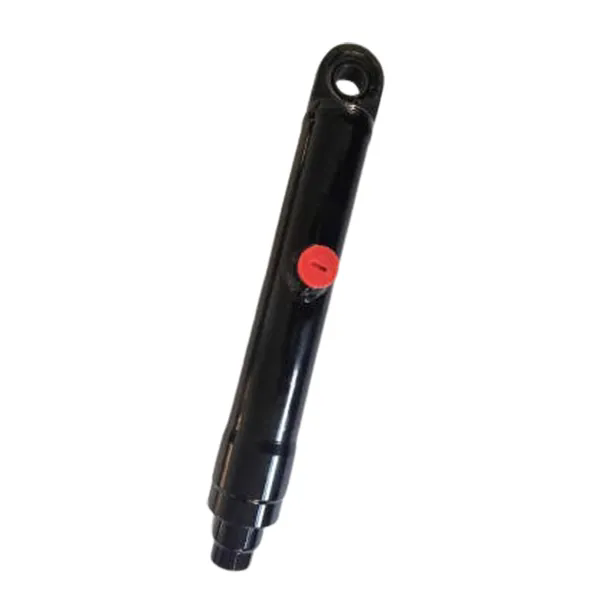

En styrhydraulcylinder i en jordbrukstraktor är ett dubbelverkande hydrauliskt ställdon som omvandlar vätsketrycket till linjär kraft. Den är kopplad till styrlänken, som överför kraften till framhjulen. Cylindern arbetar under kontroll av en styrventil, som vanligtvis är en orbitrol-enhet (hydrostatisk styrning). När föraren vrider på ratten riktar orbitrolventilen trycksatt hydraulvätska till ena sidan av cylinderns kolv. Kolven rör sig, förlänger eller drar in stången, och stången trycker eller drar i styrlänken. Hjulen snurrar och traktorn ändrar riktning. När operatören vrider hjulet i motsatt riktning, leder ventilen vätska till andra sidan av kolven, och cylindern rör sig i motsatt riktning.

Den viktigaste fördelen med hydraulisk styrning jämfört med mekanisk styrning är kraftförökning. Ett mekaniskt styrsystem kräver att föraren utövar betydande fysisk ansträngning, särskilt när traktorn står stilla eller rör sig långsamt med en tung last. Ett hydrauliskt system förstärker förarens input, vilket gör att hjulen kan vridas med minimal ansträngning. Detta är väsentligt för moderna traktorer, som är större, tyngre och ofta utrustade med frontlastare eller andra redskap som ökar belastningen på framaxeln. Styrhydraulcylindern kan också absorbera stötbelastningar från hjulen, vilket förbättrar förarkomforten och minskar slitaget på styrkomponenterna. Tabellen nedan sammanfattar cylinderns nyckelfunktioner i en traktorstyrning.

På Raydafon tillverkar vår fabrik styrhydraulcylindrar specifikt för lantbrukstraktorer. Vi förstår de unika kraven på jordbruksmarknaden: hög kraft, hållbarhet i tuffa miljöer och pålitlig prestanda under tusentals drifttimmar. Vårt ingenjörsteam arbetar med traktortillverkare för att designa cylindrar som uppfyller deras specifika styrgeometri och prestandakrav.

2. Vilka styrkonfigurationer används i jordbrukstraktorer?

Jordbrukstraktorer använder flera olika styrkonfigurationer, var och en med sina egna fördelar och nackdelar. Valet av konfiguration påverkar typen, storleken och antalet styrhydraulcylindrar som krävs. De vanligaste konfigurationerna är den encylindriga konfigurationen, den dubbelcylindriga konfigurationen och den integrerade styrcylindern. Den encylindriga konfigurationen använder en cylinder ansluten till styrlänken. Detta är vanligt på mindre traktorer och brukstraktorer. Dubbelcylindrig konfiguration använder två cylindrar, en på varje sida av framaxeln. Detta ger mer kraft och bättre kontroll, och det är vanligt på större, tyngre traktorer. Den integrerade styrcylindern är inbyggd i framaxelhuset. Denna design sparar utrymme och ger skydd åt cylindern, men den är mer komplex och dyrare att tillverka. Tabellen nedan jämför dessa konfigurationer.

När köparen köper en styrhydraulcylinder för en traktor måste köparen först bestämma styrkonfigurationen. Detta kommer att bestämma antalet cylindrar som krävs och deras monteringsstil. I vår fabrik tillverkar vi cylindrar för alla tre konfigurationer. Vi kan tillhandahålla cylindern ensam eller som en del av en komplett styrsats. Vårt ingenjörsteam kan hjälpa till med valet av lämplig konfiguration för din traktormodell.

3. Vilka specifikationer bör köpare leta efter?

Vid köp av en styrhydraulcylinder för jordbrukstraktorer måste köparen ange flera nyckelparametrar. Dessa parametrar avgör om cylindern kommer att passa, om den kommer att generera tillräcklig kraft och om den kommer att hålla. De viktigaste specifikationerna är håldiametern, stavdiametern, slaglängden, arbetstrycket, monteringstypen och portstorleken. Håldiametern bestämmer kraftuttaget. Stångens diameter bestämmer bucklingsmotståndet. Slaglängden bestämmer den maximala styrvinkeln. Arbetstrycket bestämmer kraften och påfrestningen på cylindern. Monteringstypen avgör hur cylindern fäster på traktorn. Portstorleken bestämmer flödet och styrhastigheten. Tabellen nedan sammanfattar dessa specifikationer och deras betydelse.

PåRaydafon Technology Group Co., Limited, hjälper vi våra kunder att specificera rätt cylinder för sin traktor. Vi kan tillhandahålla tekniska datablad, beräkna erforderlig kraft och rekommendera lämpliga monterings- och tätningsalternativ. Vårt mål är att göra specifikationsprocessen så enkel som möjligt för våra kunder.

4. Vilka driftsförhållanden påverkar cylinderns hållbarhet?

Driftförhållandena i lantbrukstraktorer är bland de mest krävande för alla hydraulcylindrar. Cylindern utsätts för damm, lera, vatten, kemikalier (gödsel och bekämpningsmedel) och extrema temperaturer. Den utsätts för stötbelastningar från ojämn terräng och den kan användas i tusentals timmar per år. Dessa förhållanden påverkar cylinderns hållbarhet och måste beaktas vid val av leverantör och produkt. De mest kritiska faktorerna är förorening, korrosion, temperatur och stötbelastningar. Föroreningar från damm och lera kan komma in i cylindern genom stångtätningen och orsaka slitage. Korrosion från vatten och kemikalier kan skada staven och pipan. Extrema temperaturer kan påverka egenskaperna hos tätningarna och hydraulvätskan. Stötbelastningar från ojämn terräng kan böja stången eller skada tätningarna. Tabellen nedan sammanfattar dessa förhållanden och de designegenskaper som löser dem.

På vår fabrik designar vi våra styrhydraulcylindrar för jordbrukstraktorer för att klara dessa förhållanden. Vi använder högkvalitativa tätningar, hårdkromade stänger och korrosionsbeständiga beläggningar. Vi erbjuder även tillvalsfunktioner som stövlar och torkartätningar för extra skydd. Vårt mål är att förse våra kunder med en cylinder som håller i många säsonger.

5. Hur utvärderar du en leverantör av styrhydraulcylinder?

Att utvärdera en leverantör av styrhydraulcylindrar är lika viktigt som att utvärdera själva produkten. Leverantörens kapacitet, kvalitetssystem och tekniska support avgör om du får en produkt som uppfyller dina specifikationer och om du får den i tid. Nyckelkriterierna för att utvärdera en leverantör är tillverkningskapacitet, kvalitetsledning, teknisk support, leveransprestanda och kostnad. Tillverkningsförmåga inkluderar möjligheten att bearbeta, svetsa och montera cylindrar till de toleranser som krävs. Kvalitetsledning omfattar de system och processer som säkerställer en jämn kvalitet. Teknisk support inkluderar möjligheten att hjälpa till med specifikation, design och problemlösning. Leveransprestanda inkluderar förmågan att klara ledtider och svara på brådskande beställningar. Kostnaden inkluderar den totala ägandekostnaden, inte bara enhetspriset. Tabellen nedan sammanfattar dessa kriterier och vad man ska titta efter i varje.

På Raydafon har vi tillverkat hydraulcylindrar för lantbruksapplikationer i över ett decennium. Vår fabrik är utrustad med avancerade CNC-bearbetningscenter, automatisk svetsutrustning och ett omfattande kvalitetskontrolllaboratorium. Vi är ISO 9001-certifierade och vi för detaljerade register över alla inspektioner. Vårt tekniska team finns tillgängligt för att hjälpa till med specifikation och design. Och vi har en stark meritlista när det gäller leverans i tid till kunder runt om i världen. Vi inbjuder dig att utvärdera oss mot dessa kriterier och att betrakta oss som din partner för styrhydraulcylindrar.

6. Vilka är de viktigaste produktparametrarna från vår fabrik?

Följande tabell visar nyckelproduktparametrarna för våra styrhydraulcylindrar för jordbrukstraktorer. Dessa cylindrar är designade för de krävande förhållandena vid fältdrift och finns i en mängd olika storlekar och konfigurationer för att passa olika traktormodeller. Vår fabrik kan också tillverka specialanpassade cylindrar för att möta specifika krav.

På vår fabrik tillverkar vi våra styrhydraulcylindrar för att uppfylla dessa specifikationer och mer. Vi kan anpassa cylindern för att passa din specifika traktormodell och styrgeometri. Vårt ingenjörsteam kan hjälpa till med urvalsprocessen och tillhandahålla detaljerad teknisk data för ditt projekt.

7. Vanliga frågor (FAQ)

Fråga 1: Hur bestämmer jag rätt hålstorlek för min traktors styrcylinder?

Svar: Rätt hålstorlek bestäms av den erforderliga styrkraften och tillgängligt systemtryck. Styrkraften beror på vikten på framaxeln, däckstorleken och styrgeometrin. Som en generell regel bör hålstorleken väljas så att cylindern kan generera den kraft som krävs vid 70-80 % av det maximala systemtrycket. Vårt ingenjörsteam kan beräkna önskad hålstorlek för din specifika traktormodell.

Fråga 2: Vad är skillnaden mellan en enkelverkande och en dubbelverkande styrcylinder?

Svar: En enkelverkande cylinder använder hydrauliskt tryck för att styra i en riktning och förlitar sig på en returfjäder eller kraften från styrlänken för att återgå till mittläget. En dubbelverkande cylinder använder hydrauliskt tryck för att styra i båda riktningarna. Dubbelverkande cylindrar är vanligare i jordbrukstraktorer eftersom de ger positiv kontroll i båda riktningarna och är mer lyhörda. De flesta moderna traktorer använder dubbelverkande styrcylindrar.

Fråga 3: Hur kan jag förlänga livslängden på min traktors styrcylinder?

Svar: För att förlänga livslängden på din styrhydraulcylinder, följ dessa metoder: håll stången ren och fri från smuts och lera; kontrollera regelbundet om det läcker hydraulvätska; bibehålla korrekt hydraulvätskenivå och kvalitet; byt ut tätningarna med det rekommenderade intervallet; och undvik att köra traktorn med styrcylindern helt utdragen eller indragen under längre perioder. Regelbundet underhåll och inspektion är nyckeln till lång cylinderlivslängd.

Fråga 4: Kan jag använda en standard hydraulcylinder för traktorstyrning?

Svar: Nej, en standard hydraulcylinder är inte lämplig för traktorstyrning. Styrcylindrar kräver specifika egenskaper som en hårdförkromad stång, en torkartätning och en design som tål stötbelastningar och föroreningar vid fältarbete. Användning av en standardcylinder kommer att resultera i för tidigt fel och potentiella säkerhetsrisker. Använd alltid en cylinder som är speciellt utformad för styrning.

Fråga 5: Vad är den typiska ledtiden för en specialstyrd hydraulcylinder?

Svar: Den typiska ledtiden för en anpassad styrhydraulcylinder är 4 till 6 veckor efter konstruktionsgodkännande. För standardcylindrar är ledtiden vanligtvis 2 till 4 veckor. Ledtiden beror på konstruktionens komplexitet, den beställda kvantiteten och tillgången på material. På Raydafon Technology Group Co., Limited, arbetar vi nära våra kunder för att uppfylla deras leveranskrav.

8. Slutsats

Styrhydraulcylindern är en kritisk komponent i jordbrukstraktorer. Det avgör hur lätt det är att styra, säkerheten vid drift och maskinens produktivitet. När köpare köper en styrhydraulcylinder måste man ta hänsyn till styrkonfigurationen, nyckelspecifikationerna, driftsförhållandena och leverantörens kapacitet. En cylinder som är korrekt specificerad och tillverkad av en pålitlig leverantör kommer att ge många år av problemfri service. På Raydafon Technology Group Co., Limited, har vår fabrik expertis och utrustning för att tillverka högkvalitativa styrhydraulcylindrar för jordbrukstraktorer. Vi använder höghållfasta material, precisionsbearbetning och avancerade tätningssystem för att säkerställa att våra cylindrar levererar tillförlitlig prestanda under de mest krävande fältförhållandena.

Oavsett om du är en traktortillverkare, en reservdelsdistributör eller en vagnparksoperatör, inbjuder vi dig att kontakta oss för att diskutera dina krav. Vi kan tillhandahålla tekniska data, prover och skräddarsydda lösningar. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för tillverkare av jordbruksutrustning runt om i världen.

Kontakta Raydafon Technology Group Co., Limited idagför att diskutera dina krav på styrhydraulcylinder och upptäcka hur våra cylindrar kan förbättra prestandan och tillförlitligheten hos dina jordbrukstraktorer.
