Kran motvikts hydraulcylinder
  • Kran motvikts hydraulcylinderKran motvikts hydraulcylinder
  • Kran motvikts hydraulcylinderKran motvikts hydraulcylinder

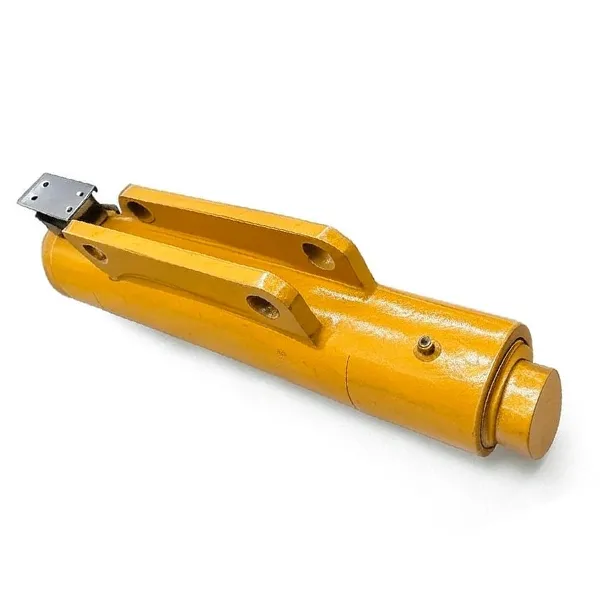

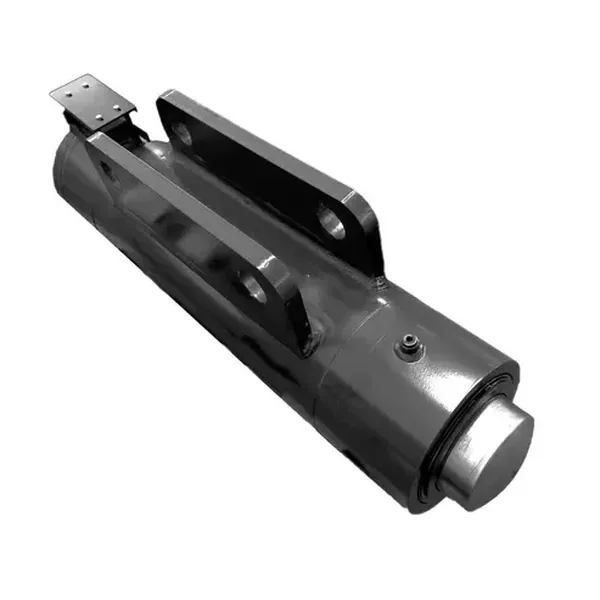

Kran motvikts hydraulcylinder

Kran motvikt hydraulcylinderför mobilkranar och hamnutrustning. Flyttar motviktsblocket i realtid för att hålla bommens svajning inom ±1° och minska obalansavstängningar. Byggd för QAY220-klass 200–220 t terrängkranar.

BorraΦ200 mm· StångΦ100 mm· Stroke180 mm· Arbetstryck25/40 MPa· Vikt124 kg· Ritning nr.QAY220.12/13A-00· 35CrMo-klass legerat stål · ISO 9001 fabrik · MOQ 1 st · Anpassad slaglängd tillgänglig · Offert inom 24 timmar.

Borrning Φ200 · Stång Φ100 · 25/40 MPa · OEM Fabrik

Kran Motvikt Hydraulcylinder förMobilkranar och hamnutrustning — Custom Stroke, 24-timmars offert

Raydafon tillverkar kranens motviktshydraulikcylinder som håller din bom balanserad när lasten rör sig. Den är byggd av höghållfast legerat stål med förkromad eller korrosionsskyddande ytbehandling och levererar stabil kraftutmatning, ±1° bomsvängningskontroll och över 15 % energibesparingar jämfört med konventionella cylindrar vid motsvarande belastning. Fabriksförsörjning från Ningbo, Kina — ISO 9001 processkontroll, MOQ 1 stycke, anpassat slaglängd och monteringsgränssnitt tillgängligt.

Borrning (D)
Φ200 mm
Stång (d)
Φ100 mm
Stroke (S)
180 mm
Installationsavstånd
530 mm
Arbetstryck
25/40 MPa
Vikt
124 kg
Ritning nr.
QAY220.12/13A-00
MOQ
1 Styck

Vad en kranmotviktshydraulcylinder gör på din kran

Den hydrauliska motviktscylindern är kärnan i en mobil krans motviktssystem. När bommen skjuts ut flyttar cylindern motviktsblocket i realtid för att hålla kranens tyngdpunkt inne i det säkra höljet. Utan den förlitar sig kranen på en fast motvikt – vilket innebär att antingen minskar lyftkapaciteten eller så måste chassit vara tyngre än nödvändigt.

Raydafons motviktscylinder arbetar med kranens hydrauliska styrsystem för att översätta sensor- eller operatörssignaler till exakt motviktspositionering. Resultatet är mjukare bomrörelse, mindre svängning vid lyft under blåsiga dagar och färre oväntade avstängningar från obalanslarm. För köpare inköpindustriella hydraulcylindrar, detta är den komponent som mest direkt påverkar cykeltid och säkerhetsmarginal.

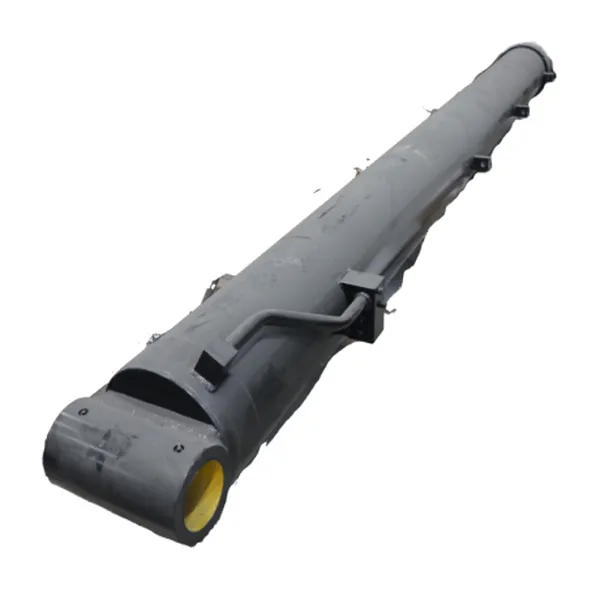

Om din kran använder en annan motviktsfunktion – t.ex. ett focksystem – jämförkranluffande hydraulcylindereller bläddra i helamobil kran hydraulcylinder sortimentinnan du väljer.

Kran motvikts hydraulcylinderspecifikationer

Standardmodellen nedan täcker de flesta 200–220 tons motviktssystem för mobilkranar. Anpassad borrning, slaglängd och monteringsavstånd är tillgängliga — skicka din ritning så returnerar vi en storleksrekommendation inom 24 timmar.

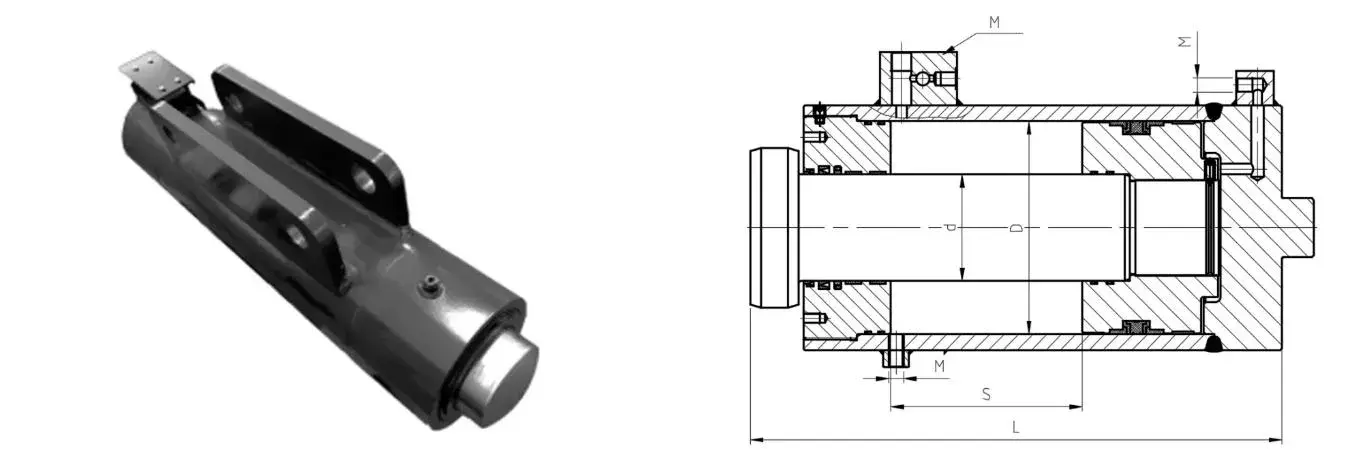

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Kran motvikt hydraulisk cylinder dimensionsritning — QAY220.12/13A-00

Standard kran motvikt hydraulcylinder — tekniska data
Cylindernamn Ritning nr. Bore D Stång d Stroke S Installera avstånd L Arbetstryck Gränssnitt M Vikt
Motviktshydraulikcylinder QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kg
Borrning Φ200 mm Stång Φ100 mm Slag 180 mm 25/40 MPa 124 kg QAY220.12/13A-00

Inte den storlek du behöver? Vi bygger även skräddarsydda motviktscylindrar för andra krantonnageklasser. Skicka hålet, slaglängden, trycket och monteringsgränssnittet - eller skicka helt enkelt ditt ritningsnummer - så bekräftar våra ingenjörer matchningen.

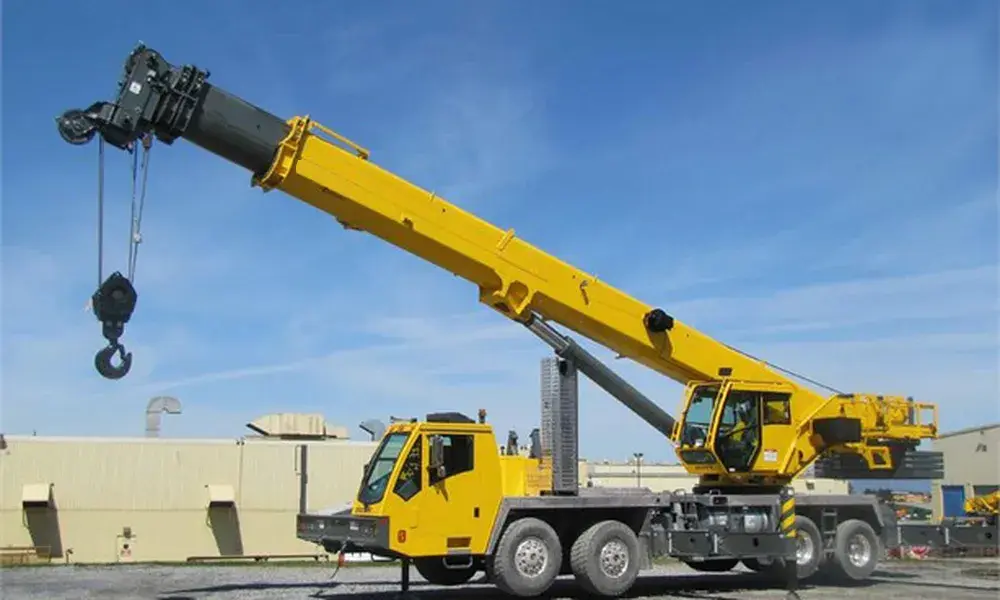

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Varför inköpsingenjörer väljer Raydafons motviktscylindrar

Tre kommersiella skäl driver upprepade beställningar:längre serviceintervall, lägre underhållsarbete och stabil kraftutmatning över hela slaget.

01

Kropp av höghållfast legerat stål

Tål högt tryck och tung belastning utan deformation under kontinuerlig drift. Ytförkromning eller rostskyddsbeläggning hanterar fuktiga, saltstänkta och dammiga förhållanden.

02

Exakt positionering

Fungerar med kranens hydrauliska styrsystem för smidig teleskopering — snabb ompositionering av motvikten vid lyft, och balansjustering på millimeternivå vid finplacering.

03

Modulär installation

Passar befintliga kranfästen utan storskaliga modifieringar. Tätningar och serviceportar är tillgängliga med standardverktyg — de flesta tätningsbyten slutförs inom 30 minuter på plats.

04

Energieffektiv

Force output anpassas i realtid till arbetsförhållandena. Jämfört med konventionella cylindrar med motsvarande styrka minskar energiförbrukningen med mer än 15 %.

Applikationer: Där köpare installerar dessa cylindrar

Den hydrauliska motviktscylindern är specificerad överallt där en kran måste vara balanserad medan lasten eller bompositionen ändras. Typiska installationer inkluderar:

Hamncontainerkranar Ship-to-shore kranar Tornkranar Terränggående mobilkranar Bandkranar Installationskranar för vindkraftverk Rigg för tung utrustning Uppställning av stålkonstruktion Prefabricerade byggnadslyft Varvs portalkranar

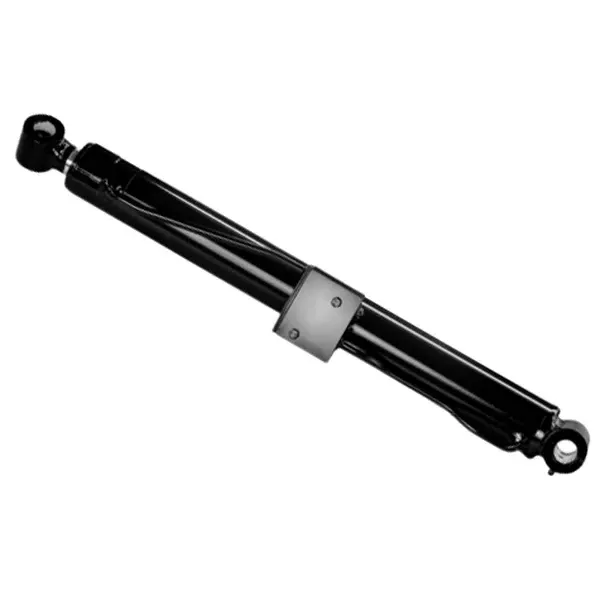

Behöver du en relaterad kranfunktion? Granska helamobil kran hydraulisk cylinderserieeller denteleskopiskt hydraulcylindersortimentför bomförlängningsapplikationer.

Anpassade motviktscylindrar — OEM, Private Label och ritningsbaserad produktion

Raydafon är en OEM-tillverkare av hydraulcylindrar, inte ett handelsföretag. Anpassning sker i vår egen ISO 9001-anläggning i Ningbo, Kina – samma linje som bygger våra standardcylindrar.

A

Borrning & Stångstorlek

Från Φ40 mm till Φ400 mm hål. Hårdkromad stav med anpassad diameter och ytjämnhet.

B

Slag & Montering

Anpassad slaglängd, installationsavstånd, stifthål, fläns eller tappmontering efter behov.

C

Tryck & tätningar

Arbetstryck upp till 40 MPa och över. Täta märken som matchar din driftstemperatur och vätska.

D

Beläggning & Märkning

Kromplätering, rostskyddsbeläggning eller målning. Eget namnskylt och märkning finns tillgänglig.

Skicka en PDF-, DWG-, DXF- eller STEP-ritning med ditt arbetstryck, flöde och monteringsgränssnitt. Våra ingenjörer returnerar en storleksrekommendation och fabrikspris inom 24 timmar.

Kvalitetskontroll, certifieringar och 12 månaders garanti

Varje motviktscylinder passerar en dokumenterad inspektionsrutt före leverans - bevisspåret utländska köpare litar på för leverantörens godkännande och inkommande inspektion.

  • ISO 9001 certifierad tillverkningsprocess
  • Inkommande stålverifiering och värmebehandlingsregister
  • Hålslipning, stavkromtjocklek och ytråhetsrapport
  • Trycktest vid 1,5× nominellt arbetstryck före packning
  • Inspektion av tätningspassning, slaglängd och monteringsmått
  • 12 månaders begränsad garanti mot tillverkningsfel

Hur man beställer: MOQ, ledtid, packning och frakt

MOQ

1 Styck

Standardstorlekar skickas från 1 st. Volymprissättning från 20 stycken för OEM-projekt.

LEDA

15 – 30 dagar

Efter dragning bekräftelse och insättning. Anpassade mönster kan förlängas till 45 dagar.

PACKA

Träfodral

VCI rostskyddsfilm, torkmedel, specialpall för stora hål. Exportstandardförpackning.

FARTYG

Hav / Luft / Express

EXW, FOB, CIF och DDP termer. Fullständiga exportdokument: CI, PL, CO, Form A/E, materialcertifikat.

Kran motviktshydraulikcylinder — Köparens FAQ

Vilken funktion har en hydraulcylinder med kranmotvikt?

Den flyttar motviktsblocket i realtid för att hålla kranens tyngdpunkt i det säkra höljet när bommen skjuts ut eller lasten rör sig. Detta gör att ett lättare chassi kan lyfta samma last, minskar bommens svajning och eliminerar avstängningar orsakade av obalanslarm.

Vad är standardspecifikationen för din kranmotviktscylinder?

Borrning Φ200 mm, stång Φ100 mm, slaglängd 180 mm, installationsavstånd 530 mm, arbetstryck 25 MPa och 40 MPa, gränssnitt 3-G1/4 · M20×1,5 · 2-M14×1,5, vikt 124 kg. Ritningsnummer QAY220.12/13A-00.

Kan du anpassa hålet, slaglängden och monteringsgränssnittet?

Ja. Vi bygger skräddarsydda motviktscylindrar med hål från Φ40 mm till Φ400 mm, anpassat slaglängd och installationsavstånd, stifthål eller flänsmontering och eventuell erforderlig gränssnittsgänga. Skicka en PDF-, DWG-, DXF- eller STEP-ritning så lämnar vi offert inom 24 timmar.

Vad är det maximala arbetstrycket?

Standardmodellen är klassad 25 MPa kontinuerlig och 40 MPa topp. Högre tryckklasser finns tillgängliga på begäran med matchat tätningsval och stavkromtjocklek.

Vad är MOQ, ledtid och garanti?

MOQ 1 st för standardstorlekar. Ledtid 15–30 dagar efter dragbekräftelse och insättning. 12 månaders begränsad garanti mot tillverkningsfel. Fullständiga exportdokument medföljer varje försändelse.

Vilka kranmodeller använder denna motviktscylinder?

Den är designad för QAY220-klassens mobilkranar och motsvarande 200–220 ton terrängkranar. Vi levererar även motviktscylindrar för andra tonnageklasser — skicka din kranmodell och ritningsnummer för en kompatibilitetskontroll.

Hur installerar jag motviktscylindern på en befintlig kran?

Cylindern använder en modulär monteringsdesign som passar befintliga kranmonteringspunkter utan större modifieringar. Bekräfta monteringsstiftens diameter, installationsavstånd och hydrauliska gränssnitt innan du beställer. Detaljerade installationsritningar medföljer försändelsen. Våra ingenjörer kan också granska din installationsplan innan leverans.

Kan jag beställa ett prov innan jag lägger en massbeställning?

Ja. Provbeställningar accepteras för standardstorlekar. Provkostnad och frakt anges separat och kan krediteras mot den första bulkordern.

Begär offert på kranmotviktscylinder

Skicka din kranmodell, ritningsnummer eller arbetstryck. Våra ingenjörer svarar inom 24 timmar med en storleksrekommendation och fabrikspris.
