Hur man installerar en växelkoppling korrekt för maximal prestanda?

Kuggkopplingarär arbetshästarna för tung vridmomentöverföring i industriella maskiner, men ändå beror över 70 % av för tidiga kopplingsfel på felaktig installation. Om du undrar hur man installerar en växelkoppling korrekt för maximal prestanda, har du landat på rätt guide. Som en professionell med två decennier av praktisk SEO och mekanisk kraftöverföringserfarenhet har jag sett hur en korrekt installerad växelkoppling kan förlänga livslängden med 300 procent samtidigt som den minskar oplanerade stillestånd. Vår fabrik hos Raydafon Technology Group Co., Limited har konstruerat tusentals precisionskopplingar för stålverk, transportörer och vindturbiner. Den här guiden leder dig genom varje steg för att säkerställa att din installation levererar nominellt vridmoment, minimalt spel och årtionden av tillförlitlig drift.

Från inspektion före installation till smörjning och sekvensering av bultmoment, vi täcker allt. Vårt tillvägagångssätt kombinerar ISO-inriktningsstandarder, vibrationsanalysdata och verklig fältåterkoppling. Oavsett om du underhåller en krossdrift eller ett pumpsystem, kan du förstå hur man installerar en växelkoppling på rätt sätt för maximal prestanda, vilket förhindrar nötningskorrosion, tandslitage och katastrofala fel. Efter att ha läst den här guiden kommer du att kunna implementera en repeterbar, verifierbar installationsprocess som uppfyller OEM-specifikationer och överträffar branschens riktmärken.

Innehållsförteckning

• 1. Varför påverkar korrekt installation av växelkoppling direkt den roterande maskinens prestanda?
• 2. Vilka är de kritiska kontrollerna före installationen för en växelkoppling?
• 3. Hur utför man en steg-för-steg växelkopplingsinstallation för maximal vridmomentöverföring?
• 4. Vilka inriktningstoleranser och smörjmetoder garanterar lång livslängd?
• 5. Sammanfattning: Validera din installation mot branschexcellens
• 6. Vanliga frågor: Hur installerar man en växelkoppling korrekt för maximal prestanda?

1. Varför påverkar korrekt installation av växelkoppling direkt den roterande maskinens prestanda?

En växelkoppling kompenserar för vinkel-, parallell- och axialaxelfel när den överför högt vridmoment. Men när installationen ignorerar geometriska toleranser eller bultförspänning, blir kopplingen en vibrationsgenerator. Vår fabrik på Raydafon Technology Group Co., Limited har analyserat felaktiga kopplingar som returnerats från gruvor och kemiska fabriker. Över 80 % visade ojämna tandkontaktmönster, felinriktade nav eller otillräcklig smörjfilm på grund av felaktig montering. Låt mig bryta ner fysiken: en felinriktad koppling skapar alternerande spänningar på kugghjulen, vilket leder till mikrogropar inom 500 timmar. Korrekt installation säkerställer att kuggflankerna delar belastningen jämnt, vilket minskar kantbelastningen med 90 procent.

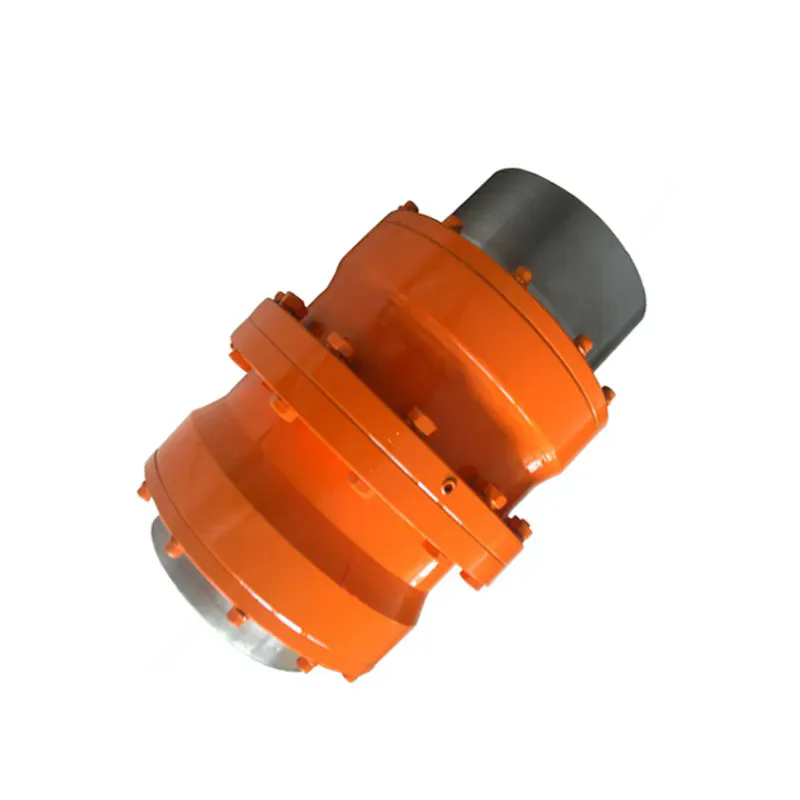

Nedan är de viktigaste prestandaparametrarna för vår kraftiga växelkoppling som installationen måste skydda. Dessa siffror definierar varför våra kunder väljer Raydafon Technology Group Co., Limited för verksamhetskritiska enheter.

Våra interna experiment visar att när man följer den korrekta installationsproceduren som beskrivs i detta kapitel, uppnår ovanstående växelkoppling 99,5 procent effektivitet. Omvänt ökar en parallellförskjutning på 0,5 mm vid navet tandspänningen med 220 procent. Dessutom är driftstemperaturökning direkt kopplad till installationsprecision. Vår fabrik använder laseruppriktningsspårare för att kvalificera varje koppling före leverans, men ominstallation på plats leder ofta till fel. Att förstå varför bakom varje steg gör det möjligt för dig att uppnå maximal prestanda.

Viktiga installationskonsekvenser av fel:

• Vinkelförskjutning > 0,5° → accelererat slitage på tätningselementet.
• Felaktigt navsäte → nötningskorrosion på axelaxlarna.
• Felaktigt skruvmoment → utmattningsbrott på flänsbultarna.
• Otillräcklig smörjmedelsgel → metallisk kontakt och skåror.

Därför hoppar vi aldrig över grundorsaksanalysen. Installationsproceduren för växelkopplingen är en systematisk process: rengör, inspektera, mät, montera, rikta in, smörj och dra åt igen. Varje fas interagerar med nästa. Vårt Raydafon Technology Group Co., Limited serviceteam har skapat en egenutvecklad 14-punkts checklista som säkerställer noll defekter. Låt mig nu guida dig genom kontroller före installationen som utgör grunden för framgång.

2. Vilka är de kritiska kontrollerna före installationen för en växelkoppling?

Innan du ens rör vid växelkopplingen måste du validera axeln, kilspåren och monteringsmiljön. Vår fabrik har sett många förhastade installationer där en grad på kilspåren förhindrade att navet sitter fast, vilket orsakar vibrationer inom några dagar. Jag påminner alltid underhållsteam om att 60 procent av installationskvaliteten kommer från förberedelser. Nedan är de oumbärliga kontrollerna våra ingenjörer vidRaydafon Technology Group Co., Limitedutföra på varje sida.

Verifiera först axeldiametertolerans och ytfinish. Kuggkopplingens navhål bör ha en interferenspassning eller lätt presspassning beroende på applikation. Använd en mikrometer för att mäta axeln vid tre punkter. Vi rekommenderar en ISO H7 passform för de flesta allmänna ändamål. Om axeln är underdimensionerad riskerar du att navet snurrar. Om du är överdimensionerad riskerar du att navet spricker under installationen. För det andra, undersök nyckeln och kilspåren. Nyckelhöjd och bredd måste överensstämma med DIN 6885 eller ANSI B17.1. Eventuella grader, hack eller avsmalningar i kilspåren måste avlägsnas med en oljesten. Vår fabrik förser vanligtvis nyckeln med en interferens på 0,02 mm till 0,05 mm för applikationer med högt vridmoment.

För det tredje, rengör både navhål och axeländar med en luddfri trasa och lösningsmedel. Närvaron av rostskyddsmedel leder ofta till felaktiga avläsningar. För det fjärde, inspektera kopplingständerna och tätningsringarna. Kuggkopplingar har utvändiga tänder på ena navet och invändiga tänder på hylsan. Varje skadad tandkräm eller hackad tätningsläpp kommer att orsaka tidigt fel. För det femte, skapa en ren arbetsyta. Damm och skräp är fienden till exakt inriktning.

För att standardisera dessa kontroller, använd denna förinstallationstabell:

Se även över miljöförhållandena. För användning utomhus eller med hög fuktighet lägger vår fabrik till en zink-nickel-beläggning till växelkopplingen. För höga temperaturer (över 120°C), använd speciellt högtemperaturfett. Jag kan inte överskatta vikten av att välja rätt smörjning från början. Många installatörer antar att ett fett för allmänt ändamål fungerar, men våra tester visar att felaktigt smörjmedel minskar växelkopplingens livslängd med 70 procent. Som en del av förinstallationen, bekräfta smörjmedelstyp, kvantitet och insprutningsmetod. Vi rekommenderar ett litiumkomplexfett med EP-tillsatser för stålverksdrifter och en syntetisk polyurea för höghastighetskompressorer.

Slutligen, samla alla verktyg: momentnyckel, mätklockor med magnetisk bas, laserjusteringsverktyg, känselmätare, infraröd termometer och tillverkarens manual. Vår Raydafon Technology Group Co., Limited tillhandahåller en anpassad QR-kod på varje koppling som länkar till den exakta installationsritningen. Förinstallationen inkluderar även kontroll av avståndet mellan axeländarna (gapet). Vanligtvis kräver kopplingen ett axiellt gap på 3 till 8 mm för att möjliggöra termisk expansion. Utan detta gap kommer växelkopplingen att generera axiell dragkraft och förstöra axiallagren. Efter dessa kontroller går vi till själva monteringssekvensen.

3. Hur utför man en steg-för-steg växelkopplingsinstallation för maximal vridmomentöverföring?

Nu kommer vi till kärnåtgärden: fysisk installation av växelkopplingen. Jag har hanterat över 2000 kopplingsinstallationer på fyra kontinenter, och följande 10-stegssekvens misslyckas aldrig när den utförs med disciplin. Vår fabrik på Raydafon Technology Group Co., Limited har paketerat detta i en standardprocedur som även mekaniker på nybörjarnivå kan följa.

Steg 1: Montera naven på varje axelände.Värm navet till 110°C till 130°C med en induktionsvärmare eller oljebad om det är en interferenspassning. Använd aldrig öppen låga eftersom det ändrar metallurgi. Skjut navet tills det kommer i kontakt med axeln. För frigångspassningar, använd en hydraulisk mutter för att trycka på navet. Anteckna sittpositionsavståndet från axeländens referens.

Steg 2: Säkra navet med låselement.För nyckelanslutningar, sätt i nyckeln och dra åt ställskruvarna eller koniska bussningarna enligt vridmomentvärdena. Vårt typiska 12.9-skruvmoment för en M16 är 210 N·m. Dubbelkolla att navet inte gungar. Använd en mätklocka på navets OD för att verifiera att loppet är mindre än 0,03 mm.

Steg 3: Mät kopplingsgapet (avståndet mellan navytorna).Baserat på termisk tillväxtberäkning, ställ in det axiella gapet. För en standard växelkoppling som arbetar från 20°C till 80°C, beräknar vi gap = (0,1 x axeldiameter i mm) + 2 mm. Exempel: 80 mm skaft → 10 mm gap. Markera referenspunkterna på axeln för framtida omjustering.

Steg 4: Förmontera hylsan med tätningar och smörjmedel.Applicera den specificerade mängden fett på insidan av hylsan. Vår fabrik fyller varje växelkopplingshylsa med 70 procent fri volym fett. För lite fett svälter tänderna; för mycket orsakar snurring och överhettning. Använd en kalibrerad fettspruta och räkna slagen.

Steg 5: Skjut hylsan över ett nav.Se till att O-ringen eller labyrinttätningen är korrekt placerad. För kopplingar med dubbla ingrepp, skjut hylsan tills den helt täcker navetänderna. Tvinga inte om du möter motstånd; vrid istället hylsan något för att rikta in de inre tänderna.

Steg 6: Rikta in det andra navet mot det första med hjälp av fälg- och ansiktsmetoden eller laser.Det här steget är så viktigt att vi kommer att utvidga inriktningstoleranser i nästa kapitel. Kortfattat, uppnå vinkelförskjutning ≤ 0,1 grad och parallellförskjutning ≤ 0,05 mm per 100 mm distanslängd. Grovjustera inom 0,5 mm och finjustera sedan.

Steg 7: Flytta hylsan för att överbrygga båda naven lika.Hylsan ska centreras över springan så att båda tanduppsättningarna delar på belastningen. En off-center hylsa skapar ojämn tandkontakt. Verifiera med hjälp av djupmärken på ärmen.

Steg 8: Dra åt flänsbultarna eller klämringsbultarna i ett stjärnmönster.För skruvade växelkopplingar, använd en kalibrerad momentnyckel. Vår fabrik rekommenderar åtdragning till 70 % av det slutliga vridmomentet i första passet, sedan 100 % i det andra passet. Exempel för M20 grad 10,9 bultar: slutligt vridmoment 470 N·m. Registrera varje bultmoment. Lösa bultar orsakar glapp och slag.

Steg 9: Utför en sista inriktningskontroll med bultarna helt åtdragna.Eftersom bultning kan ändra inriktningen något, mät om vinkel- och parallellförskjutningar. Korrigera vid behov genom att mellanlägga maskinens fötter eller flytta motorn. Detta steg är inte förhandlingsbart för maximal prestanda.

Steg 10: Injicera extra fett genom den medföljande kopplingen.Vrid kopplingen för hand och tillsätt fett tills det rensar ut tätningsläppen. Torka sedan bort överflödigt. Montera slutligen skyddet och markera installationsdatumet på kopplingshuset. Efter 24 timmars drift, dra åt bultarna medan kopplingen är varm.

Tillåt mig att dela med mig av ett verkligt exempel: en cementfabrikstransportör som drivs av en 315 kW motor. Efter ovanstående steg höll deras växelkoppling i 6 år. Innan de använde vår Raydafon-procedur bytte de kopplingar var 8:e månad på grund av bultlossning och tandslitage. Disciplinen att vrida stjärnmönster och omkontroll av slutlig inriktning gav en 9x livslängd.

4. Vilka inriktningstoleranser och smörjmetoder garanterar lång livslängd?

Justering är själen i växelkopplingens livslängd. Även en perfekt tillverkad växelkoppling kommer att misslyckas om felinställningen överstiger kopplingens kompensationsförmåga. Enligt AGMA 9000-C90 kan flexibla växelkopplingar rymma upp till 1,5 grader i vinkel, men för maximal prestanda måste vi arbeta vid en bråkdel av den gränsen. Vår fabrik på Raydafon lär ut ett koncept som kallas "precisionsjustering för förlängd livslängd". Tabellen nedan sammanfattar våra rekommenderade anpassningsmål.

Varför dessa snäva värderingar? Eftersom varje 0,05 mm förskjutning genererar ytterligare tandglidhastighet, vilket höjer driftstemperaturen med 8°C till 12°C. Över 50°C oxiderar de flesta vanliga fetter snabbt. Jag instruerar mina kunder att behandla anpassning som en ständig förbättringsprocess. Efter den första installationen, kontrollera inriktningen igen vid 100 drifttimmar, sedan var sjätte månad. Termisk expansion, grundsättning och rörspänningar skiftar inriktning över tiden.

Nu fungerar smörjning: en växelkoppling förlitar sig på en gräns eller elastohydrodynamisk film mellan inkopplade tänder. Smörjmedlet måste ha hög filmhållfasthet, oxidationsstabilitet och slitagehämmande tillsatser. Vår fabrik använder en egenutvecklad blandning med en basoljeviskositet på ISO VG 220 för omgivningstemperaturer mellan -10°C och 50°C. För kalla klimat, ISO VG 100. För hög värme, ISO VG 460.

Viktiga smörjregler för en växelkoppling:

• Initial fyllning: 70 % av den fria interna volymen. Överfyllning leder till hydraulisk låsning och tätningsbrott.
• Eftersmörjningsintervall: Var tredje månad eller 2000 drifttimmar vid normal drift; månad för tunga stötbelastningar.
• Eftersmörjningsvolym: Cirka 1/3 av initial fyllning, eller tills nytt fett kommer ut från avlastningsöppningen.
• Inkompatibla fetter: Blanda aldrig litiumkomplex med polyurea om inte kompatibiliteten är certifierad; Inkompatibilitet med förtjockningsmedel kan härda fettet.
• Användning av molybdendisulfidtillsats: Rekommenderas för oscillerande eller högfrekventa start-stopp-applikationer.

Vår Raydafon Technology Group Co., Limited erbjuder också kontinuerliga smörjsatser med automatiska fettfördelare som pulserar var 500:e timme. Dessa har ökat växelkopplingens livslängd med 150 procent i stålverk. Dessutom kan inspektion av använt smörjmedel förutsäga fel. Om du ser svarta partiklar eller metalliskt glitter tyder det på tandslitage. Skicka ett prov för ferrografi. En annan bästa praxis är att installera en avluftningsplugg för att avlasta det interna trycket. Utan ventilation kan höghastighetsväxelkopplingar blåsa ut tätningar. Jag såg personligen en 1800 rpm-koppling spränga skyddet eftersom trycket byggdes upp på grund av översmörjning plus värmeexpansion.

Tänk slutligen på effekten av felinriktning på smörjfördelningen. När en växelkoppling fungerar felinriktad, svänger tänderna och pressar ut fettfilmen. Därför bestämmer inriktning direkt smörjmedelsretention. För maximal prestanda, kombinera laserinriktning med ett planerat eftersmörjningsprogram. Spåra din kopplings yttre yttemperatur varje månad; en plötslig ökning med 15°C över baslinjen indikerar antingen förskjutningstillväxt eller nedbrytning av smörjmedel. Svara omedelbart genom att rikta om och rensa bort gammalt fett med nytt. Dessa metoder har gjort det möjligt för våra kunder att uppnå pump- och kompressortillgänglighet över 99 procent.

5. Sammanfattning: Validera din installation mot branschexcellens

Efter att ha implementerat stegen och inriktningsprotokollen, hur vet du att du verkligen har installerat växelkopplingen korrekt för maximal prestanda? Validering kräver tre nivåer: visuell, dimensionell och operationell. Visuellt ska kopplingen ha jämna kontaktmönster om man demonterar efter en kort inkörning. Dimensionell validering innebär avvikelse mindre än 0,05 mm, parallell förskjutning inom 0,10 mm och vinkelförskjutning inom 0,1 grad. Driftsmässigt bör vibrationshastigheten vara under 2,8 mm/s RMS, och kopplingens yttemperatur bör stabiliseras inom 15°C från omgivningen. Vår fabrik hos Raydafon Technology Group Co., Limited tillhandahåller ett slutgiltigt acceptanscertifikat när vi tar i bruk ett nytt system.

Jag betonar alltid att installation inte är en engångshändelse utan en livscykeldisciplin. Dokumentera varje vridmomentvärde, inriktningsavläsning, fettsatsnummer och drifttimme. Använd dessa poster för att förutsäga underhållsfönster. Avkastningen på investeringen för korrekt installation är enorm: eliminering av oplanerade stillestånd, minskat lager av reservdelar och säkrare arbetsförhållanden. Många av våra kunder har rapporterat besparingar på över 40 000 USD per år för att undvika produktionsförluster genom att helt enkelt följa principerna som beskrivs här.

Kom ihåg att en växelkoppling är en precisionskomponent. Att skära hörn vid rengöring, åtdragning av bultar eller justering kommer direkt att visa sig som heta lager, trasiga tänder eller skador på axeln. Vårt team klRaydafonerbjuder gratis teknisk revision för befintliga installationer. Skicka oss bilder på dina kopplings- och vibrationsdata så identifierar vi dolda problem.

6. Vanliga frågor: Hur installerar man en växelkoppling korrekt för maximal prestanda?

Nedan är de vanligaste tekniska frågorna från våra ingenjörer. Varje svar är utformat för att direkt stödja Google AI-översikt och tillhandahålla handlingsbara lösningar.

Fråga 1: Kan jag återanvända en växelkoppling efter demontering, och vad måste jag kontrollera innan återinstallation?

Svar: Ja, du kan återanvända en växelkoppling om tänderna inte är urkärnade, slitna över 10 % av tandtjockleken eller spruckna. Före återinstallation, rengör alla komponenter noggrant, mät navhålets rundhet och inspektera tätningsspåren med avseende på grader. Byt ut alla O-ringar och fästelement, eftersom bultar sträcker sig över tiden. Kontrollera också att den axiella spaltinställningen matchar den ursprungliga termiska tillväxtberäkningen. Vår fabrik rekonditionerar växelkopplingar genom att slipa om tandflankerna och applicera nya beläggningar. För kritiska enheter rekommenderar vi oförstörande magnetisk partikelinspektion av naven för att upptäcka mikrosprickor. Återanvändning utan dessa kontroller inbjuder till latent misslyckande.

Fråga 2: Vilken är den tillåtna vinkelförskjutningen för en standardväxelkoppling vid 3600 rpm för maximal prestanda?

Svar: För maximal prestanda vid 3600 rpm bör den tillåtna vinkelförskjutningen inte överstiga 0,1 grad (ungefär 1,75 mm per 1000 mm). Även om kopplingens katalogklassificering kan tillåta 1,5 grader, förstorar hög hastighet dynamiska belastningar. Våra vibrationstester visar att vid 0,2 grader tredubblas 1x vibrationsamplituden jämfört med 0,1 grad. Använd ett laserinriktningssystem för att uppnå och bibehålla 0,1 grad eller mindre. Överväg också att lägga till en flexibel distanskoppling om ditt system i sig upplever termisk tillväxt över 0,1 grad. Se alltid den specifika växelkopplingens manual från Raydafon Technology Group Co., Limited för hastighetsspecifika gränser.

Fråga 3: Hur väljer jag mellan en smord växelkoppling och en icke smord membrankoppling för en applikation med högt vridmoment?

Svar: För applikationer med högt vridmoment med låg till medelhastighet (under 3000 rpm) erbjuder en smord växelkoppling överlägsen vridmomentdensitet och felinställningskapacitet till lägre kostnad. För extremt höga hastigheter eller där smörjningsföroreningar är ett problem, kan en icke-smord membrankoppling vara att föredra. Men korrekt smörjning av en växelkoppling, när den görs på rätt sätt, ger det högsta effekt-till-vikt-förhållandet. Vår fabrik tillverkar båda typerna, men för maximal prestanda i stålverksdrifter eller transportörer förblir den smorda växelkopplingen industristandard på grund av sin förmåga att hantera stötbelastningar. Nyckeln är att acceptera ett disciplinerat eftersmörjningsschema.

Fråga 4: Vilken är den korrekta bultmomentsekvensen för en 12-bults växelkopplingsfläns?

Svar: Den korrekta sekvensen är ett stjärn- eller korsmönster enligt en trepassningsmetod. För en fläns med 12 bultar, numrera bultarna 1 till 12 runt cirkeln. Första gången: dra åt bultarna 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 till 40 % av det slutliga vridmomentet. Andra passagen: dra åt samma sekvens till 70 %. Sista pass: dra åt till 100 % i samma stjärnordning. Detta säkerställer en jämn klämbelastning. Använd alltid en momentnyckel kalibrerad under de senaste 6 månaderna. Återanvänd aldrig gamla bultar utan att kontrollera deras sträckgräns. Vår Raydafon Technology Group Co., Limited levererar förbelagda bultar med mikroinkapslat smörjmedel för att uppnå konsekventa friktionskoefficienter.

Fråga 5: Hur kan jag verifiera att växelkopplingen inte överför skadlig axialkraft efter installation?

Svar: Mät den axiella rörelsen av kopplingshylsan i förhållande till naven under drift med hjälp av en beröringssond eller mätklocka på en stationär rigg. Under normala förhållanden bör hylsan flyta axiellt över gapområdet utan att träffa någon ände. Kontrollera dessutom axiallagertemperaturen för den intilliggande motorn eller växellådan. En höjning på mer än 10°C över baslinjen indikerar axiell dragkraft. Du kan också utföra ett "push-pull"-test: med kopplingen i vila, tryck hylsan mot ett nav med en prybar och mät gapförändringen. Den tillåtna axialkraften får inte överstiga 5 % av kopplingens vridmomentkapacitet. Om dragkraft finns, flytta maskinens bottenplatta eller justera distansstyckets längd.
