Koniska kugghjul i plast
  • Koniska kugghjul i plastKoniska kugghjul i plast
  • Koniska kugghjul i plastKoniska kugghjul i plast

Koniska kugghjul i plast

Raydafon tillverkar vinkelväxlar av plast i Ningbo, Kina, gjutna i POM och nylon för vinkeldrivna drivningar. Standardförhållanden är 1:1, 2:1, 3:1, 4:1 och 5:1; pitchmoduler M0,25 till M1; tanden räknar 10 till 60; håldiametrar 3,0 till 10,0 mm; ytterdiametrar 8,7 till 60,4 mm; driftstemperatur −40 °C till +80 °C. Artikelnummer inkluderar GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M5120M, GB1M5120M, GB1M5120M GB1M512* och GB1M512BS*. BS suffix indikerar en mässingsinsats och ställskruv. Viktigt: GB1M512* och GB1M512BS* matchar endast med 60-kuggar och är inte kompatibla med andra växlar. Gjuten tandgeometri ger tyst, tätt nät; polymeren är självsmörjande och kemikaliebeständig. Anpassad modul, tandantal, borrning, nav och materialklass tillgängliga för ritning; offert inom 24 timmar.

Koniska kugghjul i plast — specialgjuten POM & nylon, M0,25 till M1

Vinklade drivhjul för små precisionsmekanismer: en familj med fullt utväxling från 1:1 till 5:1 med 10 till 60 tänder, gjutna i POM eller nylon, med valfri mässingsinsats och ställskruv. Tillräckligt tyst för kaffemaskiner och skrivare, tillräckligt lätt för batteridrivna enheter och levereras till ritning var som helst i världen.

  • 1:1 – 5:1Standardförhållanden
  • M0,25 – M1Pitchmodul (mod)
  • 10 – 60Tandantal tillgängliga
  • −40 till +80 °CDriftstemperatur

Koniska kugghjul i plast för vinkeldrivna drivningar — specialgjuten POM och nylon

En konisk växel i plast vrider en drivning 90 grader med hjälp av gjutna polymertänder istället för skurna metalltänder. Den enda förändringen tar bort behovet av smörjning, minskar vikten på paret och gör nätet märkbart tystare - vilket är anledningen till att arrangemanget dyker upp i kaffemaskiner, skrivare, gardinmotorer, robotdammsugare och små fjärrstyrda fordon. Raydafon tillverkar denna familj som både tillverkare och leverantör från sin egen fabrik i Ningbo, Kina, så det finns ingen handelsmarginal mellan dig och formmaskinen.

Anpassning omfattar de parametrar som vanligtvis avgör om en växel passar: modul, antal tänder, håldiameter, nav- och navdimensioner, förhållande och själva polymeren. Skicka en ritning, en provutrustning eller till och med ett foto med mått så bekräftar vi närmaste standarddel eller citerar ett nytt verktyg. Relaterade produkter från samma verkstad inkluderar de bredareplast redskapräckvidd, denspiralformad växel i plastfamilj för parallellaxeldrivningar och metallenkonisk växellinje där vridmomentet överstiger vad polymer kan bära.

Specifikationer för konisk växel i plast

  • StandardmåttreferensΦ12 mm (finns även i storlekarna som anges i tabellen nedan)
  • Pitchmodul (mod)M0,25, med 0,5 och 1,0 i standarddelssortimentet
  • MaterialtypPlast — POM, nylon (PA), eller som kundbehov
  • Förhållanden1:1, 2:1, 3:1, 4:1, 5:1
  • Driftstemperatur−40 °C till +80 °C
  • Valfria funktionerMässingsinsats, ställskruv, anpassat hål och nav
  • AnpassningModul, tandantal, hål, navlängd, tandbredd, materialkvalitet

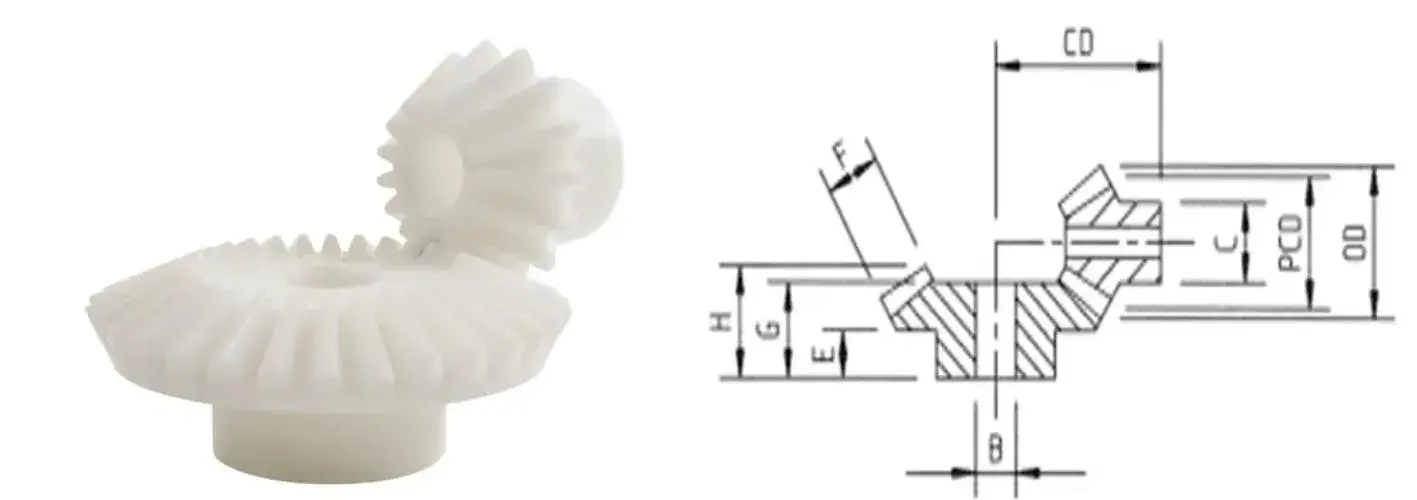

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Referensgeometri för familjen med koniska kugghjul i plast — dimensionsbokstäverna nedan motsvarar denna ritning.
1:1Lika hastighet, rätvinklig överföring
2:1Halvera utgångshastigheten
3:1Tredje hastighetsreduktion
4:1Kvartalsreducering
5:1Femte hastighetsreduktion

Viktig matchningsnotering:förhållandet parade par måste användas tillsammans. De raktandade vinkelväxlarna i förhållandet 1:1 är utbytbara inom sitt utväxlingsförhållande, mendelarna i förhållandet 5:1 vars artikelnummer slutar på * (GB1M512* och GB1M512BS*) matchar endast med 60-tands vinkelväxeln — deras geometri är inte kompatibel med någon annan växel.Vänligen bekräfta matchningsartikelnumret innan du beställer.

Mått, tandantal och förhållande

Alla mått i mm. Använd bokstäverna B, CD, C, E, F, G och H tillsammans med referensritningen ovan för att kontrollera passformen mot din egen layout.

Rulla tabellen i sidled för att läsa varje kolumn. Den högra kolumnen visar mässingsinsats och ställskruvversion för varje del.

Art.nr. Tonhöjd
(mod)
Antal av
tänder
Alla mått i mm Mässingsinsats
& ställskruv
Utanför dia. Tonhöjd dia. Bore dia. B CD Nav dia. C Boss längd E Tandbredd F Längd G Längd H
1:1-förhållande
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1-förhållande
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1-förhållande
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1-förhållande
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1-förhållande
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Läser tabellen:delar med BS-ändelsen har en mässingsinsats och ställskruv för positiv axelfixering. Bokstäverna B, CD, C, E, F, G och H följer referensritningen i specifikationsavsnittet ovan. Ett streck i en längdkolumn betyder att dimensionen inte är tillämplig på den delen. Är du osäker på vilket par som passar din layout? Skicka ritningen eller skaftmåtten så matchar vi det.

Produktdetaljer

Fotografier av våra formgjutna koniska kugghjul i plast — tandform, nav och mässingsinsatsalternativet.

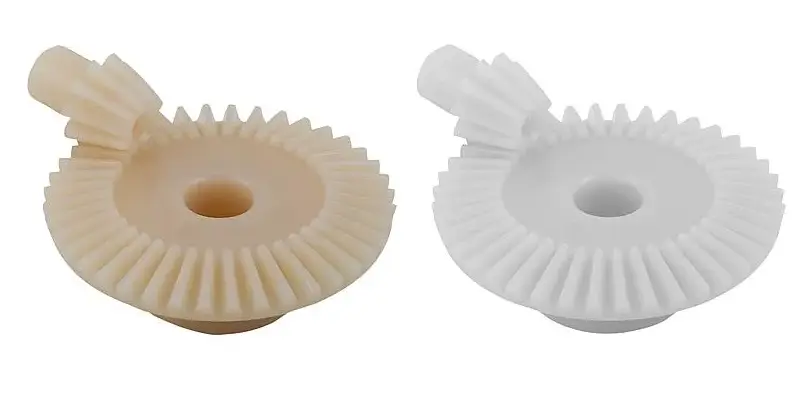

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Formgjutna vinkelväxlar i plast — kuggform och navdetalj över hela utväxlingsområdet.

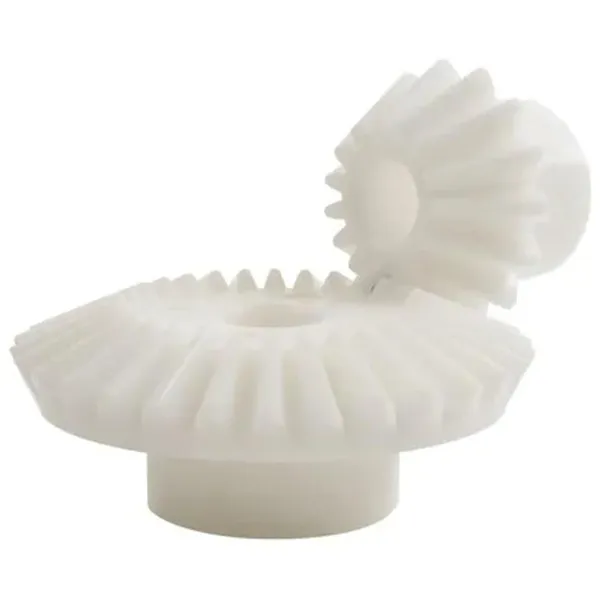

Plastic bevel gear pair in POM moulded for a right-angle drive
POM vinkelväxelpar för rätvinkeldrift.

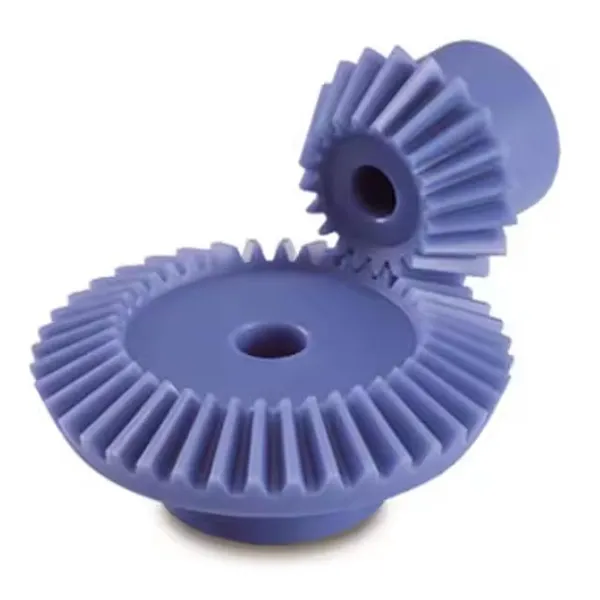

Plastic bevel gear set assembled and checked before packing
Parade växelsatser kontrolleras med avseende på ingrepp och glapp innan packning.

Viktiga fördelar

  • Rena, slitstarka polymererPOM och nylon motstår fukt och ett brett utbud av kemikalier, så växeln fortsätter att fungera i fuktiga, nedspolade eller milt korrosiva miljöer där en pläterad metallväxel så småningom skulle korrodera. Ingen målning, ingen plätering och ingen oljefilm att underhålla.
  • Exakt formgjutna tänderTandformen kommer från formhålan snarare än en skärare, så ingreppet förblir tätt och konsekvent över hela partiet. Resultatet är en stadig, tyst rotation - den egenskap som är viktigast i bullerkänsliga enheter som kaffemaskiner och skrivare.
  • En bråkdel av vikten av metallLåg massa minskar belastningen på axlar och lager, minskar trögheten som motorn måste driva och förlänger batteritiden i bärbara och batteridrivna produkter.
  • Högervinklad drivning i ett kompakt kuvertFasad geometri överför kraft genom 90 grader utan att behöva ett separat växelhus, vilket håller små mekanismer korta och enkla att montera.
  • Anpassad efter din ritningModul, tandantal, håldiameter, nav- och navdimensioner, förhållande och polymerkvalitet kan alla tillverkas efter behov. Om en standarddel i tabellen passar, säger vi det och sparar verktygskostnaden.
  • Fabriksdirekt pris och kontrollFormning, inspektion och packning sker internt, så det finns ingen mellanmarginal och kvaliteten kontrolleras av samma team som tillverkade delen.

Ansökningar

Kombinationen av låg vikt, tyst gång och korrosionsbeständighet gör vinkelväxlar i plast lämpliga för små vinkeldrivna drivningar i flera produktfamiljer.

Smarta hemenheter

Smarta gardinmaskiner öppnar och stänger tyst utan att störa rummet, medan robotdammsugare använder samma vinkeldrivna för att klättra och svänga med lågt strömförbrukning och lång livslängd.

Kontorsutrustning

Skrivare förlitar sig på konsekvent tandform för jämn pappersmatning och lågt driftsljud, och dokumentförstörare använder den kemiska resistensen och slitstyrkan för att klara av kontinuerliga pappersladdningar utan för tidigt fel.

Leksaker och konsumentprodukter

Fjärrstyrda fordon drar nytta av den låga vikten, som förbättrar batteritiden, samtidigt som polymeren tål fall och stötar. Lämpliga materialkvaliteter finns tillgängliga för barnprodukter.

Kaffemaskiner och små apparater

Vinklade drivningar i slutna apparater körs utan fettföroreningar av omgivande delar, och det gjutna nätet håller driftljudet lågt i hemmiljöer.

Instrumentering och små ställdon

Kompakta 90-graders överföringar i mät- och positioneringsmekanismer, där låg tröghet och icke-magnetiska, rostfria delar är en fördel.

Anpassade maskiner

Vilken liten vinkeldrivning som helst där du annars skulle behöva ett metallfas, ett separat hus och en smörjpunkt. Skicka ritning och plikt så ger vi råd om material och förhållande.

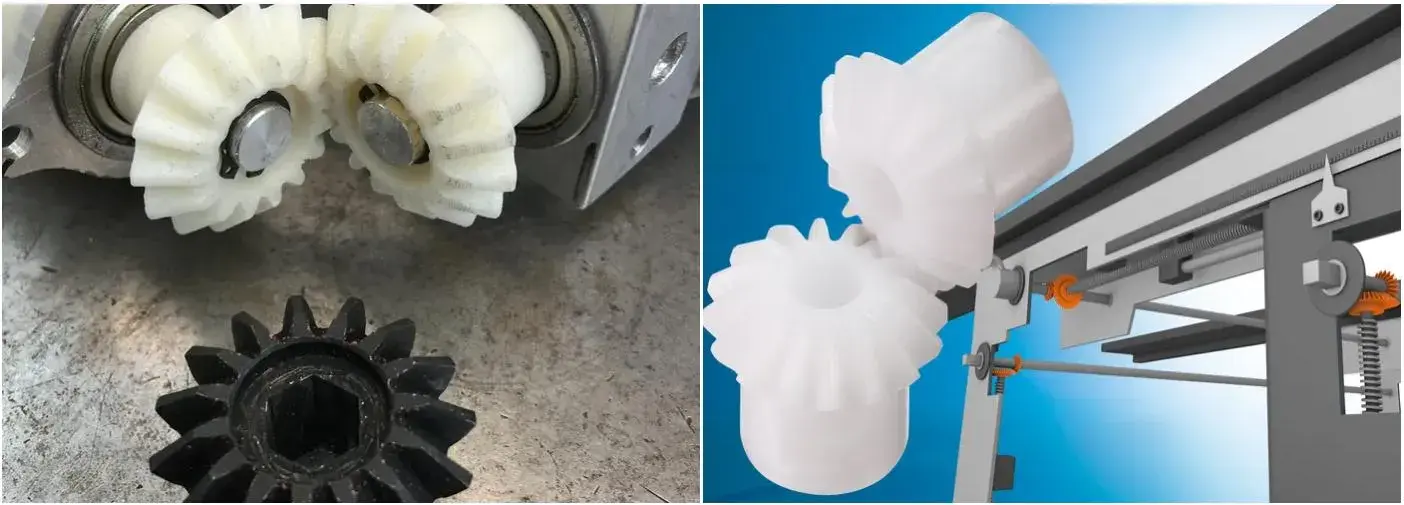

Plastic bevel gears used in smart home, office equipment and toy applications
Koniska kugghjul av plast i bruk i smarta hem, kontorsutrustning och konsumentprodukter.

Köparens vanliga frågor

  • Kan du tillverka en konisk växel i plast efter min ritning eller från ett prov?Ja. Skicka en måttritning eller provväxeln med modul, kuggantal, utväxling, hål och materialpreferens. Vi bekräftar om en befintlig standarddel i tabellen ovan passar, eller citerar en ny form, och kan leverera en bearbetad prototyp först om du vill validera geometrin före verktygsarbete.
  • Vilket material ska jag välja, POM eller nylon?POM är det vanliga valet för precisionsfasningspar eftersom det är styvt, låg friktion och dimensionsstabilt under fukt, vilket håller mittavstånd och glapp förutsägbart. Nylon är tuffare och bättre på att absorbera stötar, men det absorberar fukt och rör sig något i dimension. Berätta för oss belastning, hastighet och miljö så rekommenderar vi en.
  • Levereras kugghjulen som ett matchat par?Ett vinkelpar fungerar bara korrekt med den passande växeln som den är designad mot. Delar markerade med en asterisk (GB1M512* och GB1M512BS*) matchar endast med 60-kuggsväxeln och är inte kompatibla med andra växlar. För vartannat artikelnummer, bekräfta med oss ​​den passande delen innan du beställer så kontrollerar vi paret.
  • Vad betyder BS-suffixet på artikelnumret?BS indikerar en mässingsinsats och ställskruv, vilket ger en positiv mekanisk fixering till axeln istället för att förlita sig på en slät gjuten borrning. Det är det vanliga valet där växeln tar backbelastning eller där axelpassningen inte får glida.
  • Vad är arbetstemperaturen och kan du leverera material med högre temperatur?Standardområdet är −40 °C till +80 °C. För utrustning som går varmare kan material som PEEK eller PPS citeras; berätta för oss den kontinuerliga driftstemperaturen så bekräftar vi vad applikationen behöver.
  • Vad är din ledtid och beställningsvillkor?Skicka artikelnumret eller ritningen med önskad mängd. Vi svarar med pris, eventuellt verktygskrav och ledtid - normalt inom 24 timmar. Standarddelar skickas från produktionslager; nya verktyg följer den bekräftade ritningen.

Relaterade produkter och vidare läsning

Begär offert för en plastvinkelväxel

Skicka artikelnumret från tabellen ovan eller din egen ritning - modul, förhållande, tandantal, hål och kvantitet. Vi bekräftar montering mot passande redskap, ger råd om material och svarar med pris och ledtid inom 24 timmar.

Skicka förfrågan nu

* Förhållanden måste beställas som matchade par. Mått följer referensritningen i specifikationsavsnittet; vänligen bekräfta den slutliga ritningen mot din montering innan du beställer. Mässingsinsats och ställskruvversioner identifieras av BS-suffixet.
