Reach Stacker teleskopcylinder
  • Reach Stacker teleskopcylinderReach Stacker teleskopcylinder
  • Reach Stacker teleskopcylinderReach Stacker teleskopcylinder

Reach Stacker teleskopcylinder

Raydafon tillverkar flerstegs teleskopiska hydraulcylindrar för räckviddstaplarbommar, med en standardhåldiameter på 200 mm till 220 mm, stångdiameter på 150 mm till 180 mm, maximal slaglängd upp till 8000 mm och maximalt arbetstryck på 30 MPa. Den kapslade scendesignen producerar ett långt teleskopiskt slag från en kompakt stängd längd, och det största steget levererar den högsta kraften i början av lyftet - matchar cylindereffekten till bommens belastningskurva. Levereras som OEM-montering eller som ersättningsenhet enligt originalritningen, inklusive antal steg, monteringsarrangemang och portpositioner. Tillverkad i Raydafons egen fabrik i Ningbo, Kina, med tätningssatser och reservdelar tillgängliga separat. Skicka maskinmodell, hål och stångdiameter, önskat slaglängd, arbetstryck och monteringstyp för offert inom 24 timmar.

Reach Stacker teleskopcylinder — hål 200–220 mm, slaglängd upp till 8000 mm

En flerstegs teleskopisk hydraulcylinder för bommen på containerstackare. Fem eller fler utskjutande steg omvandlar en kort stängd längd till ett långt arbetsslag, så att spridaren kan placeras exakt på höjden och på räckhåll utan en längre, tyngre enstegscylinder. Tillverkad av Raydafon i Ningbo, Kina, och levereras som OEM-montering eller som ersättningsenhet på ritning.

  • 200–220 mmHåldiameter
  • 150–180 mmStångens diameter
  • ≤ 8000 mmMax slaglängd
  • 30 MPaMaximalt arbetstryck
  • TeleskopiskFlerstegs bomdrift

Reach Stacker Telescopic Cylinder Manufacturer — Borrning 200–220 mm, slaglängd till 8000 mm

Denna cylinder är den linjära drivningen för en räckviddsstackarbom: hydraultrycket går först in i det största steget och varje successiv steg sträcker sig i sekvens för att ge ett långt, kontrollerat slag från en kompakt stängd längd. Denna teleskopverkan är det som gör att bommen kan höjas, förlängas och hållas medan spridaren är placerad över en container - operationen som avgör hur många containrar en terminal flyttar per skift.

Raydafon tillverkar denna cylinder i sin egen fabrik i Ningbo, Kina, för både OEM- och eftermarknadsförsörjning. Standardhåldiametrar är 200 mm till 220 mm med stångdiametrar på 150 mm till 180 mm, maximal slaglängd upp till 8000 mm och ett maximalt arbetstryck på 30 MPa. Om din maskin använder en annan scenkombination eller monteringsarrangemang, skicka originalritningen eller maskinmodellen så matchar vi den. Tillhörande hydraulcylindrar från samma fabrik inkluderar den bredareteleskopiska hydraulcylindrarräckvidd ochmobil kran hydraulcylindrarfamilj.

Tekniska specifikationer

  • ProduktnamnReachstaplarens teleskopcylinder
  • FungeraLinjär teleskopisk rörelse av bommen
  • Håldiameter200 mm – 220 mm
  • Stångens diameter150 mm – 180 mm
  • Max slaglängd≤ 8000 mm (teleskopisk förlängningslängd)
  • Maximalt tryck30 MPa arbetstryck
  • AnsökanReach staplare
  • MonteringTill maskinritning — stift-, fläns- eller gaffelarrangemang
  • AnpassningAntal steg, slag, borrning, stång, montering och babordsposition

Specifikationsblad för standard teleskopcylinder för reachstacker.

Punkt Specifikation
Produktnamn Reach Stacker teleskopcylinder
Drag Inser bommens linjära teleskopiska rörelse
Håldiameter 200 mm – 220 mm
Stångens diameter 150 mm – 180 mm; maximal slaglängd ≤ 8000 mm
Tryck Max 30 MPa
Ansökningar Reach staplare

Observera om slag och tryck:siffran på 8000 mm är cylinderns teleskopiska slaglängd, inte maskinens lyfthöjd — total lyfthöjd beror på bomgeometrin för din specifika räckviddsstaplare. Siffran på 30 MPa är cylinderns maximala arbetstryck; bekräfta det nominella trycket i din maskins hydraulsystem så att cylindern väljs mot det tryck den faktiskt kommer att se under drift.

Hur en teleskopcylinder fungerar på en räckviddsstaplare

En teleskopcylinder skiljer sig från en enstegscylinder på ett viktigt sätt: istället för en kolv och en stång använder den en serie kapslade steg som sträcker sig i ordning. Den största scenen har störst effektiv yta och producerar därför den högsta kraften, så den tyngsta delen av lyften – att bryta loss lasten och starta bommen uppåt – hanteras av scenen med den mest mekaniska fördelen. När stegen förlängs minskar den effektiva ytan och kraften minskar medan rörelsen ökar, vilket matchar hur en boms lastmoment ändras när den stiger.

Det arrangemanget löser också ett förpackningsproblem. En enstegscylinder med 8 meters slaglängd skulle behöva en sluten längd som närmar sig sin slaglängd, vilket aldrig skulle passa längs bommen. Kapslade etapper ger samma slag från en bråkdel av den stängda längden, varför räckviddsstaplare, mobilkranar och tippvagnar alla använder teleskopcylindrar snarare än långa enstegs.

Två designdetaljer avgör livslängden i denna applikation. Den första är tätning: varje steg har sin egen tätningsuppsättning och styrning, och steg-till-steg-passningen måste hålla inriktningen så att tätningarna inte belastas i sidled. Det andra är ytans skick: de exponerade stav- och scenytorna är vad tätningarna löper mot, så skåror från grus eller ett böjt stadium leder direkt till läckage. Korrekt filtrering och regelbunden inspektion av torkartätningarna spelar lika stor roll som själva cylindern när en maskin kör långa skift i en hamn.

Produktdetaljer

Fotografier av teleskopcylindern för reachstackern som vi producerar — scenarrangemang, stångytan och monteringsgränssnittet.

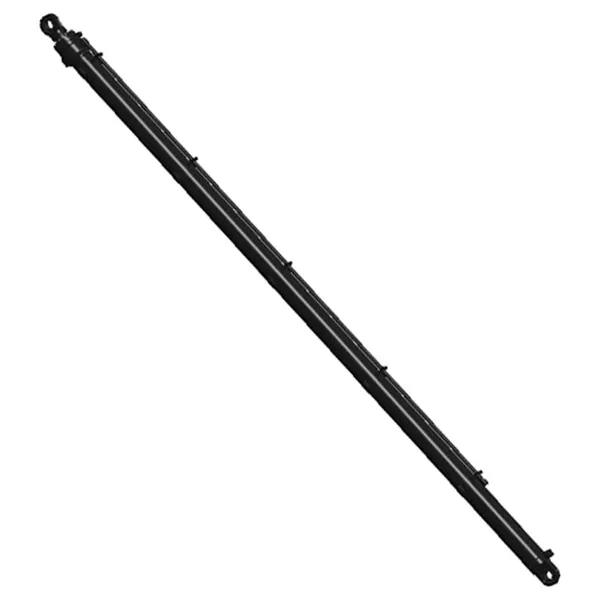

Reach stacker telescopic cylinder showing nested stages and rod surface
Teleskopcylinder för räckviddsstaplare — kapslade steg, stångyta och monteringsgränssnitt.

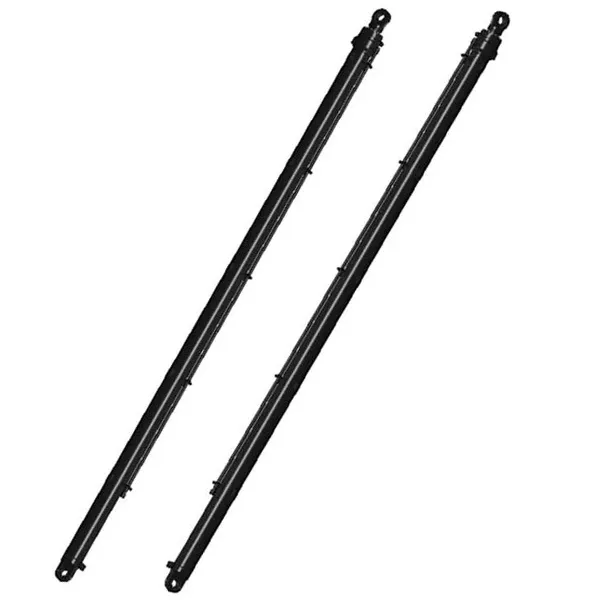

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Flerstegs teleskopisk hydraulcylinder för bomapplikationer med räckviddstaplare.
Reach stacker telescopic cylinder before packing and shipment
Monterad cylinder inspekterad och förberedd för leverans.
Reach stacker telescopic cylinder stage detail and seal arrangement
Scendetalj och tätningsarrangemang för teleskopcylindern.

Produktfördelar

  • Lång räckvidd från en kort sluten längdFlerstegskonstruktion ger upp till 8000 mm slaglängd samtidigt som den indragna cylindern hålls kompakt längs bommen, så att maskinen kan placera spridaren på höjd och på avstånd utan att bära en längre, tyngre enstegscylinder.
  • Tvinga dit lyftet behöver detDet största steget ger den högsta kraften i början av lyftet, när belastningsmomentet på bommen är störst, och de mindre stegen ger färden. Det matchar cylindereffekten med maskinens faktiska belastningskurva.
  • Byggd för tung containerbelastningCylindern är tillverkad av högkvalitativt specialstål och är designad för de kontinuerliga arbetscyklerna vid hamnoperationer, med tätningsarrangemanget specificerat för långa skift under belastning snarare än intermittent användning.
  • Fabriksdirekt leveransCylindern tillverkas och monteras i Raydafons egen fabrik, så det finns ingen handelsmarginal mellan dig och produktionen och ritningar, tätningar och reservdelar finns kvar under maskinens livslängd.
  • Gjord efter din maskins ritningBorrning, stång, slaglängd, stegräkning, monteringsarrangemang och portpositioner kan produceras enligt originalritningen, vilket är viktigt för ersättningsenheter där monteringsgränssnittet måste matcha en befintlig bom.
  • Förkortar lastnings- och lossningscyklernaNoggrann, repeterbar positionering av spridaren gör att en container kan lyftas från kajen eller däck och ställas ner i färre rörelser, vilket minskar tiden varje fartyg tillbringar vid kaj och väntetiden för vägfordon vid terminalen.

Utmattningslivslängd, tätningslivslängd och maximal kraft beror på hål, tryck, arbetscykel och hur väl föroreningar kontrolleras i maskinens hydraulkrets. Ge oss maskinmodell, arbetstryck och erforderlig slaglängd, så bekräftar vi cylinderkonfigurationen mot den belastning som den faktiskt kommer att se.

Ansökningar

Den primära applikationen är bommen på en container-reachstacker, men samma teleskopiska cylindertyp används överallt där ett långt slag måste produceras från en kort monteringslängd i en mobil maskin.

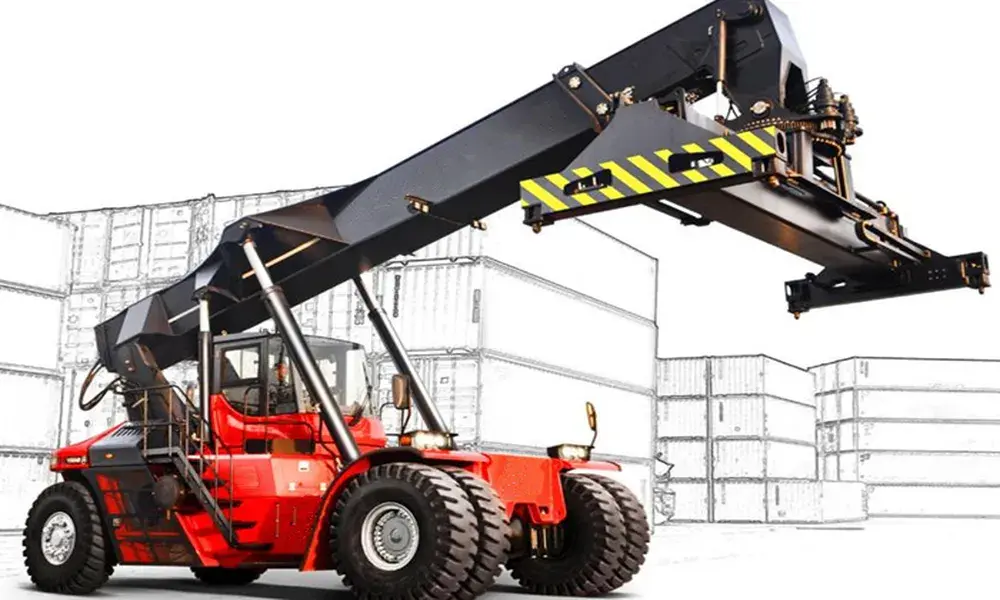

Reach stacker telescopic cylinder installed on a container handling machine boom

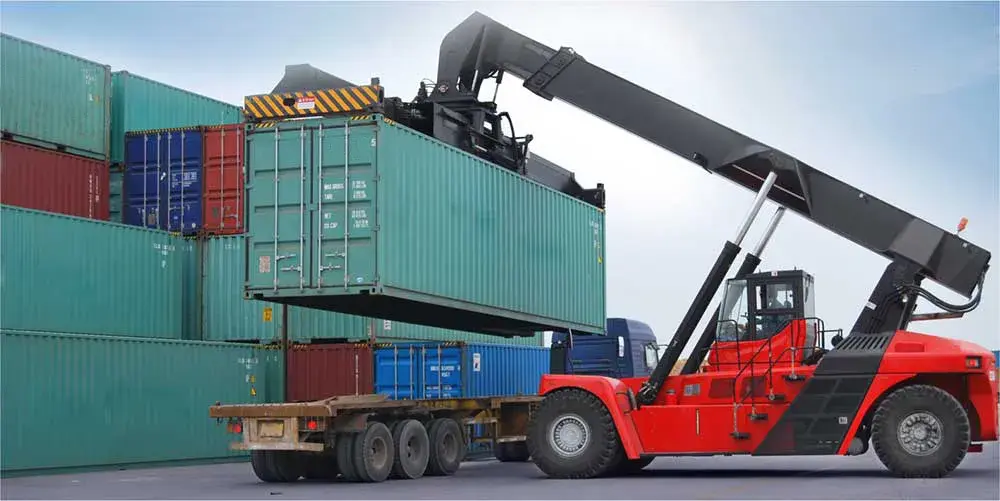

Reach staplarens teleskopcylinder i drift på en containerhanteringsmaskin.

Hamn- och containerterminal

Bomlyft och förlängning på reachstackers som flyttar containrar mellan kaj, gård och vägfordon under kontinuerlig skiftdrift.

Logistikgårdar och lager

Maskiner som hanterar tät stapling där spridaren måste placeras exakt på höjd och avstånd utan att ompositionera chassit.

Omlastnings- och fraktstationer

Operationer med hög omsättning där lastnings- och lossningscykler upprepas under dagen och cylinderns tillförlitlighet direkt avgör genomströmningen.

Mobila kranar

Teleskopisk bomförlängning, där samma scenprincip ger lång räckvidd från en transportabel stängd längd.

Tipp- och trailerutrustning

Flerstegs lyftcylindrar för tippkroppar och plattformshöjning, där slaglängden är lång i förhållande till tillgängligt monteringsutrymme.

Byte och eftermontering

Direkt utbyte av en sliten eller skadad bomcylinder på en befintlig reachstacker, producerad mot originalritningen eller ett uppmätt prov.

Köparens vanliga frågor

  • Vilken borrning, slaglängd och tryck når detta staplarens teleskopcylinderlock?Standardhåldiametrar är 200 mm till 220 mm, stångdiametrar 150 mm till 180 mm, maximal slaglängd upp till 8000 mm och maximalt arbetstryck 30 MPa. Den totala lyfthöjden beror på maskinens bomgeometri, inte bara på slaget, så bekräfta båda när du specificerar.
  • Är denna cylinder en OEM-del eller en ersättning?Den tillverkas av Raydafon i egen fabrik och kan levereras som OEM-tillbehör för maskinbyggare eller som ersättningsenhet för maskiner som redan är i drift. För byte, skicka originalritningen, maskinmodellen eller de uppmätta måtten på den trasiga cylindern.
  • Hur vet jag att monteringen matchar min bom?Montering sker enligt ritning - stift-, fläns- eller gaffelarrangemang, tillsammans med portpositioner. Skicka ritningen eller ett fotografi av den befintliga cylindern med dess huvudsakliga mått så bekräftar vi gränssnittet innan du citerar.
  • Vilken information behöver du citera?Maskinmodell, hål och stångdiameter, erforderlig slaglängd, arbetstryck, antal steg om det är en flerstegskonstruktion, monteringstyp och antal. Ju fler av dessa vi får med förfrågan, desto snabbare kan vi bekräfta design och pris.
  • Vad påverkar livslängden för en teleskopcylinder?Hydrauloljans renhet, torkartätningarnas tillstånd och inriktningen av de enskilda stegen är huvudfaktorerna. Kontaminering eller en skårad yta skadar tätningarna och leder till läckage, så filtrering och regelbunden inspektion spelar lika stor roll som själva cylinderspecifikationen.
  • Vad är ledtiden och kan reservtätningar levereras?Ledtiden beror på om cylindern stämmer överens med en befintlig ritning eller behöver en ny konfiguration och bekräftas med offerten, normalt sett inom 24 timmar efter mottagandet av förfrågan. Tätningssatser och ersättningskomponenter kan levereras separat så att en maskin kan återställas i drift efter ett tätningsfel.

Relaterade produkter och vidare läsning

Begär offert för Reach Stacker Telescopic Cylinder

Skicka maskinmodell, hål och stångdiameter, önskat slaglängd, arbetstryck, monteringstyp och antal — eller originalritningen. Vi bekräftar konfigurationen mot din bom och svarar med pris och ledtid inom 24 timmar.

Skicka förfrågan nu

* Siffran 8000 mm är cylinderslag, inte maskinens lyfthöjd. Vänligen bekräfta det nominella arbetstrycket för ditt hydraulsystem och monteringsmåtten innan du beställer.
