Varför skiljer sig precisionsväxlar från vanliga industriella växlar?

Kugghjul är ryggraden i mekanisk kraftöverföring, men alla växlar är inte skapade lika. Skillnaden mellan enPrecisionsutrustningoch en standard industriutrustning är inte bara en fråga om pris eller varumärke – det är en grundläggande distinktion inom ingenjörsfilosofi, tillverkningsprocesser och kvalitetssäkring. I sin kärna definieras en Precision Gear av exceptionellt snäva toleranser (ofta AGMA Q10 till Q15 eller bättre), överlägsen ytfinish (Ra < 0,4 µm) och optimerad kugggeometri som minimerar transmissionsfel, buller och vibrationer. Däremot tillverkas standardkugghjul för industri med lösare toleranser (AGMA Q6 till Q9) och är designade för allmänna applikationer där måttligt ljud och effektivitet är acceptabla. Vår fabrik på Raydafon Technology Group Co., Limited har producerat båda typerna av kugghjul i över 20 år, och vi har observerat att klyftan mellan de två har ökat eftersom precisionstillverkningsteknologier – som CNC-slipning, spånning med avancerade hårdmetallverktyg och superfinishing – har blivit mer tillgängliga. Den här artikeln förklarar de tekniska, material- och kvalitetskontrollfaktorer som skiljer Precision Gears från sina industriella motsvarigheter, och varför dessa skillnader är viktiga för applikationer som sträcker sig från robotik till vindturbiner.

Skillnaden mellan Precision Gears och standardmässiga industriväxlar är förankrad i fem nyckelområden: dimensionell noggrannhet, ytintegritet, materialval och värmebehandling, inspektions- och testprotokoll och applikationsspecifik designoptimering. Standardkugghjul för industriellt bruk är typiskt habbade eller formade och lämnas i "as-cut"-tillstånd, med kuggprofiler som avviker med flera hundradelar av en millimeter från den ideala evolventen. Precision Gears, å andra sidan, genomgår sekundära operationer som slipning, honing eller rakning för att uppnå tand-till-tand-fel på mindre än 2 µm. Denna precisionsnivå minskar glappet, förbättrar lastfördelningen över kuggflankerna och ökar avsevärt växelns krafttäthet och utmattningslivslängd. På Raydafon tillverkar vi Precision Gears för industrier där misslyckande inte är ett alternativ – flyg, medicinsk robotik, höghastighetståg och försvar. I den här omfattande guiden kommer vi att dissekera tillverkningsprocesser, kvalitetsstandarder och prestandamått som definierar Precision Gears, och vi kommer att tillhandahålla detaljerade tekniska specifikationer från vår fabriks produktsortiment. Oavsett om du är en konstruktionsingenjör, en inköpsspecialist eller en underhållsspecialist, kommer den här artikeln att hjälpa dig att förstå varför Precision Gears kräver en premie och när de verkligen är nödvändiga.

Innehållsförteckning

• 1. Varför uppnår precisionsväxlar betydligt högre dimensionsnoggrannhet?
• 2. Hur reducerar precisionsväxlar buller, vibrationer och överföringsfel?
• 3. Vilka är de viktigaste tekniska specifikationerna för vårt sortiment av precisionsväxlar?
• 4. Hur kan precisionsväxlar förlänga livslängden för kraftöverföringssystem?
• Vanliga frågor (FAQ)
• Slutsats och växelvalskonsultation

Varför uppnår precisionsväxlar betydligt högre dimensionsnoggrannhet?

Dimensionsnoggrannhet är den mest grundläggande skillnaden mellan en Precision Gear och en standard industriell växel. I en standard industriväxel anses kuggprofilfel på 30 till 50 µm vara acceptabla, medan en Precision Gear vanligtvis håller profilfel inom 2 till 5 µm. Denna anmärkningsvärda precision uppnås genom en kombination av avancerade verktygsmaskiner, strikt miljökontroll och efterbehandlingsprocesser i flera steg. Standardväxlar är ofta hobbade eller formade och lämnas sedan i "grönt" tillstånd, med endast en grundläggande gradningsoperation. Precision Gears genomgår dock slipning, honing eller rakning efter den första skäroperationen. Slipningsprocessen, i synnerhet, använder en förglasad eller CBN-skiva för att avlägsna bara några mikrometer material åt gången, vilket uppnår ytfinishar som är omöjliga med enbart hobbing. Vår fabrik klRaydafon Technology Group Co., Limitedinvesterar mycket i toppmoderna CNC-kuggslipmaskiner från Tyskland och Schweiz, vilket gör det möjligt för oss att producera Precision Gears som konsekvent uppfyller AGMA Q12- och DIN 1-specifikationerna.

Nyckelfaktorer som bidrar till den överlägsna dimensionsnoggrannheten hos Precision Gears:

• Avancerad bearbetningsteknik:Våra precisionsväxlar tillverkas med CNC-kuggslipar med flera axlar som kan kompensera för termisk expansion, verktygsslitage och maskinavböjning i realtid. Denna slutna-loop-kontroll säkerställer att tandprofilen, spiralen och ledningens noggrannhet hålls inom submikronnivåer under långa produktionskörningar.
• Temperaturkontrollerad produktionsmiljö:Vår fabrik upprätthåller en temperaturkontrollerad miljö (20°C +/- 1°C) i precisionsslipningsområdet. Även en temperaturförändring på 5°C kan få ett ståldrev att expandera med upp till 0,3 µm per 100 mm, vilket är signifikant när måltoleranserna är 2 µm. Genom att kontrollera omgivningstemperaturen säkerställer vi att växelns dimensioner mäts och korrigeras under konsekventa förhållanden.
• Precisionsinspektion och kompensation:Efter slipning mäts varje Precision Gear på en CNC-kugghjulsmätstation (som en Klingelnberg- eller Gleason-analysator) som kartlägger tandytan i tre dimensioner. Dessa data matas tillbaka till slipmaskinen för att kompensera för eventuella kvarvarande fel i nästa cykel, vilket skapar en kontinuerlig förbättringsslinga.
• Gradning och kantbrott efter slipning:Till skillnad från standardväxlar, som ofta har grader och vassa kanter som påverkar ingreppet, genomgår våra Precision Gears en kontrollerad avgradnings- och eggradieprocess. Detta tar bort stresshöjare och förbättrar tandkontaktmönstret, vilket bidrar till både noggrannhet och hållbarhet.

För att sätta dessa siffror i perspektiv, överväg ett kugghjul i en höghastighets CNC-maskin. En standard industriväxel med 50 µm profilfel skulle generera betydande spel och transmissionsfel, vilket leder till dålig ytfinish och accelererat verktygsslitage. Däremot tillåter en Precision Gear med 3 µm profilfel att maskinen bibehåller positioneringsnoggrannheten inom ±2 µm, vilket möjliggör produktion av komponenter med hög tolerans såsom flygmotorblad. Vår fabrik har dokumenterat att byte från standardväxlar till våra Precision Gears i en liknande applikation minskade mängden skrot med 40 procent och ökade maskinens genomströmning med 15 procent. Denna noggrannhetsnivå är inte bara en siffra på ett datablad – den översätts direkt till mätbara produktivitetsförbättringar.

Dessutom sträcker sig dimensionsnoggrannheten hos Precision Gears till kugghjulets hål, kilspår och monteringsytor. I vanliga industriella växlar är dessa funktioner ofta hobbade eller broachade med toleranser på ±0,1 mm. I vår Precision Gear slipar vi hålet och lokaliserar kilspåren med en tolerans på ±0,005 mm, vilket säkerställer perfekt koncentricitet och minimerar utloppet under installationen. Detta holistiska synsätt på dimensionskontroll är det som gör Precision Gears oumbärliga i applikationer där varje mikron spelar roll.

Hur reducerar precisionsväxlar buller, vibrationer och överföringsfel?

Buller, vibrationer och överföringsfel är inbördes relaterade fenomen som försämrar prestanda hos kraftöverföringssystem. Standard industriväxlar, med sina grövre kuggprofiler och högre ytjämnhet, genererar betydande excitationer vid nätfrekvensen och dess övertoner. Detta skapar inte bara hörbart ljud utan utsätter också lager, axlar och hus för ytterligare dynamiska belastningar, vilket minskar systemets livslängd. Precision Gears mildrar dessa problem genom tre nyckelmekanismer: optimerad kuggmikrogeometri, förbättrad ytfinish och exakt monteringsuppriktning. Tandprofilen hos en Precision Gear är inte bara en teoretisk involut; den modifieras vanligtvis med spetsavlastning, rotavlastning och kröning för att kompensera för tandnedböjning under belastning. Detta säkerställer att kugghjulet griper in smidigt över hela kontaktförhållandet, vilket minskar vibrationsamplituden med så mycket som 70 procent jämfört med en standardväxel med omodifierade evolventa tänder.

Specifika sätt på vilka Precision Gears minskar buller och vibrationer:

• Mikrogeometrioptimering:Våra Precision Gears är designade med datorstödd tandkontaktanalys (TCA) som förutsäger kontaktmönstret under belastning. Vi gör sedan avsiktliga modifieringar av tandprofilen och spiralen, såsom parabolisk kröning, för att uppnå en nästan enhetlig lastfördelning. Detta förhindrar kantkontakt, vilket är en vanlig källa till vibrationer i standardväxlar.
• Förbättring av ytfinish:Slipnings- och superfinishingprocesserna som används för Precision Gears ger en ytjämnhet på Ra < 0,2 µm, jämfört med Ra > 1,6 µm för kugghjul. Den släta ytan minskar friktionen och stick-slip-fenomenet som orsakar högfrekventa vibrationer. Vår fabrik använder en vibrerande efterbehandlingsprocess som ger en mikroblästrad yta med kvarvarande tryckspänning, vilket ytterligare minskar vibrationer och ökar utmattningshållfastheten.
• Minimering av överföringsfel:Transmissionsfel är avvikelsen mellan det verkliga och teoretiska vinkelläget för den drivna växeln. I standardväxlar kan transmissionsfel överstiga 100 bågsekunder, vilket orsakar hastighetsfluktuationer som är oacceptabla i precisionsapplikationer. Våra Precision Gears är slipade för att uppnå ett överföringsfel på mindre än 10 bågsekunder, vilket är viktigt för applikationer som robotik och waferhanteringsutrustning.
• Balansering och dynamisk testning:Till skillnad från standardväxlar är våra Precision Gears dynamiskt balanserade och testade i en testrigg för växelljud. Kugghjulsparet körs med driftshastigheter och brusspektrumet analyseras. Eventuella onormala tonala komponenter spåras tillbaka till tillverkningsfel, som korrigeras innan redskapet skickas.

Ett praktiskt exempel kommer från vindkraftsindustrin, där växellådor utsätts för stora vridmomentfluktuationer och måste fungera tillförlitligt i 20 år. En ledande OEM för vindturbiner ersatte sina standardindustriväxlar med våra Precision Gears i planetskedet av deras 3 MW-turbin. Resultatet blev en minskning av växellådans ljud med 12 dB (en upplevd halvering av ljudstyrkan) och en 30-procentig minskning av de dynamiska belastningarna som överfördes till huvudaxeln. Turbinens inspektionsintervall för växellådan förlängdes från 6 till 18 månader, vilket innebär en betydande besparing i underhållskostnader. Vår fabrik på Raydafon Technology Group Co., Limited producerar Precision Gears med en specifikt designad spiralvinkelmodifiering som står för vridningen av växelkroppen under belastning, vilket säkerställer att kuggkontakten förblir optimal även när turbinen har maximal effekt.

Dessutom är minskningen av transmissionsfel som erbjuds av Precision Gears avgörande i fleraxliga verktygsmaskiner. En typisk kuggväxel med standardväxlar kan ha ett transmissionsfel som fluktuerar med 50 bågsekunder, vilket översätts till positioneringsfel i storleksordningen tiotals mikron vid verktygsspetsen. Våra precisionsväxlar med transmissionsfel under 10 bågsekunder tillåter maskinen att bibehålla en positionsnoggrannhet på ±5 µm, vilket är viktigt för högprecisionsbearbetning av formar och stansar. Detta visar att fördelarna med Precision Gears sträcker sig bortom buller och vibrationer – de påverkar direkt kvaliteten och kapaciteten hos hela produktionssystemet.

Vilka är de viktigaste tekniska specifikationerna för vårt sortiment av precisionsväxlar?

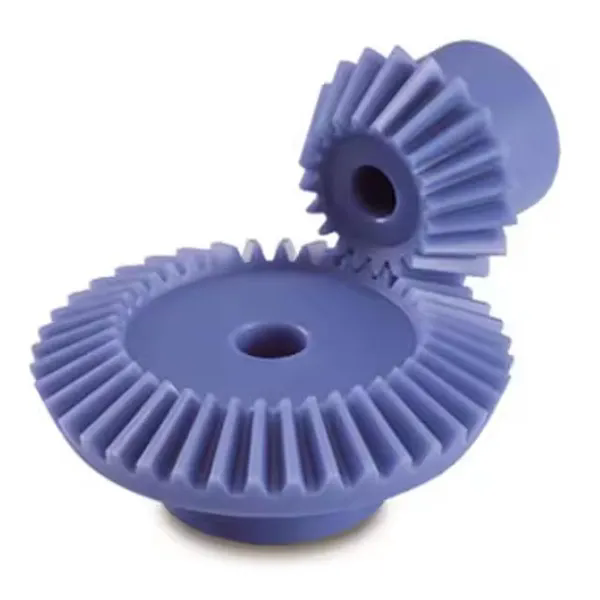

Raydafon Technology Group Co., Limited tillverkar ett omfattande utbud av precisionsväxlar som täcker ett brett spektrum av storlekar, material och applikationer. Vår produktlinje inkluderar cylindriska, spiralformade, fasade och snäckväxlar, med moduler från 1 mm till 20 mm och diametrar upp till 2 500 mm. Tabellen nedan sammanfattar nyckelspecifikationerna för vår vanligaste Precision Gear-serie, som används i industrier som flyg, robotteknik, medicinsk utrustning och förnybar energi. Vår fabrik kan producera växlar med ännu snävare toleranser och anpassade material på begäran.

Utöver dessa standardserier erbjuder vår fabrik en mängd specialiserade alternativ för Precision Gears. Dessa inkluderar torrkörda beläggningar (som DLC eller MoS2) för applikationer där smörjningen är begränsad, integrerade temperatursensorer för tillståndsövervakning och lättviktskonstruktion med materialborttagning från växelkroppen för flygtillämpningar. Vi tillhandahåller också kompletta anpassade växeldesigntjänster, inklusive finita elementanalys (FEA) av tandböjning och kontaktspänning, för att säkerställa att Precision Gear är optimerad för dina specifika belastnings- och hastighetskrav.

Alla våra Precision Gears åtföljs av en omfattande testrapport, som inkluderar ett mätdiagram för kugghjul (tandprofil, spiral och stigningsfel), ytjämnhetsmätningar och ett materialtestcertifikat. Vi tillhandahåller också en 100-procentig dimensionell inspektionsrapport med hjälp av en koordinatmätmaskin (CMM) för alla kritiska funktioner, inklusive hål, kilspår och monteringsytor. Vår fabrik på Raydafon har ett fullt utrustat metrologilaboratorium som är kalibrerat enligt ISO 17025-standarderna. Detta engagemang för kvalitetskontroll säkerställer att varje Precision Gear som lämnar vår anläggning uppfyller eller överskrider de specificerade toleranserna, vilket ger våra kunder förtroendet att använda våra växlar i deras mest krävande tillämpningar.

Hur kan precisionsväxlar förlänga livslängden för kraftöverföringssystem?

Den överlägsna noggrannheten, ytfinishen och materialkvaliteten hos Precision Gears gör mer än att förbättra prestandan – de förlänger också avsevärt livslängden för hela kraftöverföringssystemet. I alla växellådor är växlarna de mest belastade komponenterna, och deras fel är vanligtvis den primära orsaken till systemavbrott. Precision Gears mildrar de primära felmekanismerna – gropbildning, nötning och tandbrott – genom att minska kontaktspänningen, förbättra smörjfilmens tjocklek och eliminera stresshöjare. Vår fabrik på Raydafon Technology Group Co., Limited har genomfört omfattande livslängdstester på både standard- och precisionsväxlar, och resultaten visar genomgående att Precision Gears levererar 2 till 5 gånger livslängden för jämförbara standardväxlar under identiska driftsförhållanden. Denna förlängda livslängd leder till lägre underhållskostnader, minskat reservdelslager och högre systemtillgänglighet.

Specifika sätt på vilka Precision Gears förlänger systemets livslängd:

• Förbättrad lastfördelning:Precisionsutrustnings exakta tandgeometri och mikromodifieringar säkerställer att belastningen fördelas jämnt över tandflanken, vilket minskar toppkontaktspänningen. I standardväxlar kan dålig kuggkontakt leda till spänningskoncentrationer som är 30-50 procent högre än genomsnittet, vilket orsakar för tidig gropbildning. Våra Precision Gears bibehåller en kontaktspänningsvariation på mindre än 10 procent över tandytan, vilket avsevärt förlänger livslängden på gropkärlen.
• Förbättrad smörjning:Den extremt släta ytfinishen (Ra < 0,2 µm) på våra Precision Gears främjar bildandet av en fullständig elastohydrodynamisk (EHL) smörjfilm mellan de ingripande tänderna. Denna film separerar metallytorna och förhindrar direktkontakt som leder till nötning och slitage. I standardväxlar med grova ytor är smörjfilmen ofta otillräcklig, vilket leder till gränssmörjning och accelererat slitage.
• Minskade dynamiska belastningar:Det lägre transmissionsfelet och vibrationerna som genereras av Precision Gears minskar de dynamiska belastningar som överförs till lager, axlar och hus. Detta minskar slitaget och utmattningen av dessa nedströmskomponenter, vilket förlänger livslängden på hela växellådan. I en vindturbinapplikation minskade våra Precision Gears den dynamiska belastningsfaktorn från 1,3 till 1,1, vilket översätts till en 30-procentig ökning av lagrets livslängd.
• Överlägsen materialintegritet:Precisionsutrustnings är tillverkade av högkvalitativa legerade stål som är vakuumavgasade och raffinerade för att minimera icke-metalliska inneslutningar. Vår värmebehandlingsprocess inkluderar en kontrollerad karbureringscykel följt av djupkylning till -80°C, vilket omvandlar kvarhållen austenit och stabiliserar mikrostrukturen. Detta resulterar i en växel med hög ythårdhet (58-62 HRC) och en tuff kärna, vilket ger motstånd mot både ytutmattning och kuggböjningsutmattning.

En fallstudie från gruvindustrin illustrerar potentialen för förlängning av livslängden. En stor koppargruva upplevde växellådsfel var 9:e till 12:e månad på sina transportörers drivsystem, varje fel kostade över 100 000 USD i reparationer och stillestånd. Efter att ha bytt till våra Precision Gears gick växellådorna i 4,5 år utan fel, och underhållsteamet rapporterade att växlarna visade minimalt slitage när de inspekterades under en planerad översyn. Gruvans underhållschef uppskattade att den totala ägandekostnaden för växelsystemet minskade med 60 procent under 5-årsperioden, på grund av elimineringen av oplanerade stillestånd och den minskade frekvensen av utbyte av reservdelar.

Dessutom har Precision Gears förmåga att arbeta med minskat buller och vibrationer en sekundär fördel: det gör att systemet kan köras i högre hastigheter utan att generera överdriven värme eller risk för instabilitet. I många industriella tillämpningar möjliggör detta en 10-20 procents ökning av genomströmningen utan att uppgradera motor- eller växellådans storlek. Vår fabrik tillhandahåller en livslängdskalkylator som matar in dina specifika driftsförhållanden (vridmoment, hastighet, temperatur, smörjning) och uppskattar den förväntade livslängden för både standard- och precisionsväxlar, vilket hjälper dig att fatta ett välgrundat investeringsbeslut. Genom att välja Precision Gears köper du inte bara en komponent – ​​du investerar i den långsiktiga tillförlitligheten och lönsamheten för hela ditt produktionssystem.

Vanliga frågor (FAQ)

Fråga 1: När ska jag välja en precisionsväxel framför en standard industriväxel för min applikation?

Svar: Du bör välja en precisionsväxel när din applikation kräver något av följande: höga rotationshastigheter (över 5 000 rpm), mycket lågt ljud eller vibrationer (t.ex. för medicinsk utrustning eller avancerad ljudutrustning), extremt exakt positionering (t.ex. för robotteknik eller CNC-verktygsmaskiner), eller när växeln är i ett misslyckande, försvars- eller utrymmeskritiska system. Standard industriella växlar är lämpliga för applikationer med låg hastighet och låg noggrannhet som transportörer, jordbruksmaskiner och grundläggande materialhantering. Vår fabrik på Raydafon Technology Group Co., Limited erbjuder en gratis applikationsanalys för att hjälpa dig att avgöra om en precisionsväxel eller en standardväxel är det mest kostnadseffektiva valet för dina specifika behov.

Fråga 2: Kan en precisionsväxel eftermonteras i en befintlig växellåda som ursprungligen använde standardväxlar?

Svar: Ja, i många fall kan en Precision Gear eftermonteras i en befintlig växellåda, förutsatt att växelns dimensioner (stigningsdiameter, planbredd, hålstorlek och kilspår) matchar originaldrevet. Den förbättrade noggrannheten hos Precision Gear kan dock förändra växelparets glapp och kontaktmönster, vilket kan påverka prestandan hos den matchande växeln. Vi rekommenderar att du utför en växelkontaktanalys före eftermontering för att säkerställa att växelparet är kompatibelt. Vår fabrik tillhandahåller en eftermonteringstjänst som inkluderar mätning av det befintliga växellådshuset och axlarna, och tillverkning av en precisionsväxel som är optimerad för den specifika applikationen.

Fråga 3: Är precisionsväxlar dyrare att underhålla eller reparera än standardväxlar?

Svar: Precisionsväxlar har en högre initial kostnad, men de kräver i allmänhet mindre underhåll och har längre livslängd än standardväxlar. Det minskade slitaget och gropbildningen hos Precision Gears gör att de inte behöver inspekteras eller bytas ut lika ofta. När de behöver underhåll liknar reparationsprocedurerna de för standardväxlar - vanligtvis tas växeln bort, inspekteras och om den är skadad byts den ut. Men eftersom Precision Gears är gjorda av material av högre kvalitet och är härdade, kan de ibland slipas om eller omprofileras för att återställa sin noggrannhet, medan standardväxlar vanligtvis skrotas. Vår fabrik erbjuder en rekonditioneringstjänst för våra Precision Gears som kostar cirka 30-40 procent av priset för en ny växel.

Fråga 4: Vilka certifieringar har Raydafon Technology Group Co., Limited för sin tillverkning av precisionsredskap?

Svar: Vår fabrik är certifierad enligt ISO 9001:2015 (Quality Management), ISO 14001:2015 (Environmental Management) och IATF 16949:2016 för fordonstillämpningar. Vi är också en godkänd leverantör till flera stora flygbolag och innehar NADCAP-ackreditering för värmebehandling och oförstörande testning. Dessutom uppfyller våra Precision Gear-produkter kraven i AGMA 2015, DIN 3962 och ISO 1328-1-standarderna. Vi tillhandahåller en komplett uppsättning certifikat med varje beställning, inklusive materialtestrapporter, dimensionsinspektionsrapporter och ytfinishmått.

Fråga 5: Kan precisionsväxlar tillverkas i små kvantiteter för prototypframställning eller specialtillämpningar?

Svar: Ja, vår fabrik är fullt utrustad för att producera Precision Gears i små kvantiteter, inklusive engångsprototyper. Vi förstår att många applikationer kräver anpassade redskap som inte finns tillgängliga från hyllan. Vår flexibla produktionslinje kan ta emot partistorlekar så små som 1 till 10 enheter, med samma kvalitet och precision som vår stora volymproduktion. Vi erbjuder också en snabb prototyptjänst som kan leverera en Precision Gear på så lite som 5 arbetsdagar, med hjälp av avancerad 3D-utskrift och femaxlig bearbetning för snabba projekt.

Slutsats: Välj precisionsväxlar för kompromisslös prestanda och tillförlitlighet

Skillnaderna mellan Precision Gears och standard industriväxlar är djupgående och långtgående. Precision Gears är konstruerade för de mest krävande applikationerna, från dimensionsnoggrannhet mätt i mikron till ytfinish som tillåter full vätskefilmsmörjning. De minskar buller och vibrationer, förlänger systemets livslängd och möjliggör högre hastigheter och belastningar som standardväxlar inte kan hantera. På Raydafon Technology Group Co., Limited, har vår fabrik bemästrat konsten och vetenskapen om tillverkning av precisionsväxlar, genom att kombinera avancerad slipteknik, rigorös kvalitetskontroll och en djup förståelse av växelns dynamik för att producera växlar som uppfyller de högsta globala standarderna.

Är du redo att uppgradera ditt kraftöverföringssystem till nästa prestandanivå?Kontakta Raydafon Technology Group Co., Limited idagför en omfattande utrustningskonsultation. Vårt ingenjörsteam kommer att analysera dina applikationskrav och rekommendera den optimala Precision Gear-lösningen, komplett med detaljerade specifikationer, kostnadsuppskattningar och ett leveransschema. Vi erbjuder gratis utrustningsprover för testning, en 5-års prestandagaranti och en flexibel tillverkningstid för att möta dina projektdeadlines.Begär din kostnadsfria precisionsanalys och prov nu från Raydafon Technology Group Co., Limited och upplev skillnaden som äkta precisionsteknik gör.
