Varför används precisionssnäckväxlar för högreduktionsapplikationer?

Inuti det kompakta höljet på en industriell robotarm snurrar en servomotor i 6 000 varv per minut. Ändå rör sig den utgående axeln med långsam, avsiktlig precision och utövar hundratals Newtonmeters vridmoment för att placera en tung nyttolast. Komponenten som gör denna dramatiska omvandling möjlig är enPrecisionsutrustning: snäckväxeln. Gå in i vilken tillverkningsanläggning som helst och du kommer att hitta snäckväxlar i arbete i transportörer, hissar, verktygsmaskiner och förpackningsutrustning. De är de obesjungna hjältarna inom mekanisk kraftöverföring, som omvandlar höghastighets, lågt vridmoment till låghastighets, högt vridmoment med en enkelhet som andra växeltyper inte kan matcha. Men varför är snäckväxlar standardvalet för tillämpningar med hög reduktion? Svaret ligger i en unik kombination av geometri, materialvetenskap och fysik som andra Precision Gear-system helt enkelt inte kan replikera.

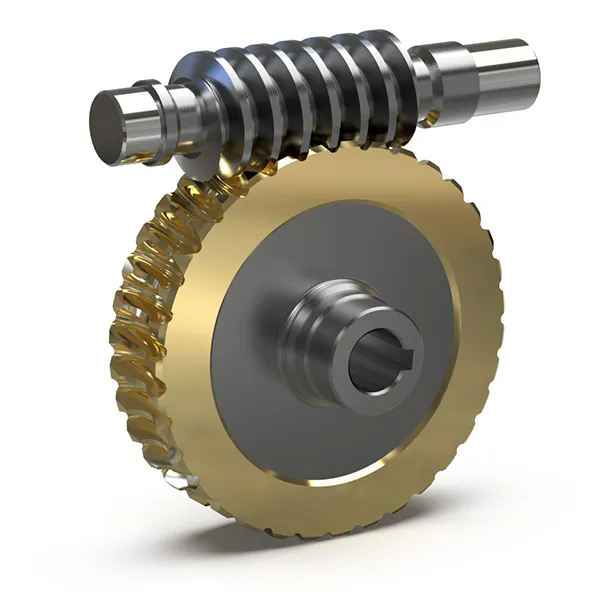

Ett snäckväxelpar består av en gängad snäcka (drivelementet) och ett kugghjul (det drivna elementet). Denna konfiguration erbjuder en elegant lösning på ett grundläggande tekniskt problem: hur man uppnår stora hastighetsminskningar i ett enda steg. En enkelstartsmask med ett 60-tands hjul ger ett reduktionsförhållande på 60:1 i ett kompakt paket. Att uppnå samma minskning med cylindriska kugghjul skulle kräva ett flerstegsarrangemang, vilket ökar komplexiteten, kostnaden och utrymmet. Utöver reduktionskapaciteten erbjuder snäckväxlar ytterligare två fördelar som är avgörande i många applikationer: de ger jämn, tyst drift, och de kan designas för att vara självlåsande, vilket förhindrar bakåtrörelse när strömmen tas bort. Den här artikeln utforskar de tekniska grunderna för snäckväxelns dominans i högreduktionsapplikationer, från dess geometriska principer till materialvalen som definierar dess prestanda.

Innehållsförteckning

• 1. Vad gör geometrin hos en snäckväxel idealisk för hög reduktion?
• 2. Hur påverkar snäckhjulens glidande effekt effektivitet och slitage?
• 3. Varför är den självlåsande funktionen kritisk i tillämpningar med hög reduktion?
• 4. Vilka tekniska specifikationer definierar en högkvalitativ precisionssnäckväxel?
• 5. Slutsats
• 6. Vanliga frågor (FAQ)

1. Vad gör geometrin hos en snäckväxel idealisk för hög reduktion?

För att förstå varför snäckväxlar utmärker sig i tillämpningar med hög reduktion måste vi först förstå deras geometri. Föreställ dig en standardbult. När du vrider den, förs den linjärt längs sin gängade axel. Föreställ dig nu att du lindar in den bulten i en cirkel, så att dess trådar blir en kontinuerlig spiral. Det är en mask. Hjulet som griper in i den är ett kugghjul med specialskurna tänder som matchar maskens gängprofil. När masken roterar kommer dess trådar i ingrepp med hjulets tänder, vilket tvingar hjulet att rotera. Detta är den grundläggande principen för snäckväxeldrift.

Nyckeln till hög reduktion ligger i förhållandet mellan maskens rotation och hjulets rotation. För en enstartsmask – en mask med en enda kontinuerlig gänga – för varje hel rotation av masken fram exakt en tråd. Denna tråd trycker mot en tand på hjulet, vilket gör att hjulet rör sig med en tand. Om hjulet har 60 tänder, måste masken rotera 60 gånger för att fullborda en hel rotation av hjulet. Reduktionsförhållandet är helt enkelt antalet tänder på hjulet. Detta är en 60:1-reduktion som uppnås i ett enda växelpar. Däremot skulle det krävas minst tre steg för att uppnå en 60:1-reduktion med cylindriska växlar, var och en med sina egna axlar, lager och hus, vilket avsevärt ökar komplexiteten och kostnaden för transmissionen.

Geometrin blir ännu mer kraftfull när man överväger flerstartsmaskar. En tvåstartsmask har två gängor, två tänder framåt per rotation, vilket resulterar i en reducering av hjultänderna dividerat med två. En trestartsmask delar förhållandet med tre. Denna flexibilitet gör det möjligt för designers att balansera reduktionsförhållandet mot effektiviteten. Högre reduktionsförhållanden innebär generellt lägre effektivitet, eftersom mer glidning krävs. Flerstartsmaskar erbjuder högre effektivitet men lägre reduktionsförhållanden. Detta enkla geometriska förhållande – förhållandet är lika med tandantal dividerat med starter – är det som gör snäckväxlar till en så elegant lösning för tillämpningar med hög reduktion. Med ett enda steg kan du uppnå förhållanden från 5:1 till över 100:1, ett intervall som är svårt att matcha med andra typer av precisionsredskap.

Utöver utväxlingsberäkningen påverkar snäckväxelns geometri även dess bärförmåga. Maskens tråd är en kontinuerlig spiral, vilket innebär att flera tänder är i kontakt vid varje given tidpunkt. Detta fördelar belastningen över en större yta, minskar kontaktspänningen och gör att växeln klarar av högre vridmoment än en jämförbar cylindrisk växel. På vår fabrik tillverkar vi snäckväxlar med exakt slipade gängprofiler för att säkerställa maximal kontakt och minimal spänningskoncentration. Denna geometriska fördel är anledningen till att snäckväxlar är den föredragna precisionsväxeln för applikationer som kräver högt vridmoment i en kompakt formfaktor.

2. Hur påverkar snäckhjulens glidande effekt effektivitet och slitage?

Till skillnad från cylindriska eller spiralformade växlar, där tänderna rullar mot varandra med minimal glidning, är kontakten mellan en mask och dess hjul övervägande glidande. Föreställ dig en bit krita som drar över en svart tavla. Maskens tråd glider över ansiktet på varje tand när den roterar, vilket skapar friktion som genererar värme och förbrukar energi. Denna glidverkan är den främsta anledningen till att snäckväxlar är mindre effektiva än andra typer av redskap. Beroende på reduktionsförhållandet och designparametrarna kan effektiviteten variera från 50 % (för högförhållande, självlåsande konstruktioner) till över 90 % (för lågförhållande, flerstartskonstruktioner).

Detta är inte ett designfel; det är en fysisk konsekvens av geometrin. Maskens gänga är i huvudsak en skruv, och hjulets tänder är "muttern". I alla skruv-mutterpar är glidning den grundläggande rörelsen. Fördelen är att denna glidning möjliggör kontinuerligt, jämnt ingrepp, vilket eliminerar stötar och buller som kan uppstå med rullande kontaktväxlar. I applikationer där lågt buller och vibrationer är avgörande, såsom i precisionstillverkningsutrustning eller medicinsk utrustning, är denna avvägning väl värd effektivitetsförlusten.

För att hantera friktionen och slitaget som orsakas av glidning, förlitar sig snäckväxlar på en noggrant konstruerad kombination av material och smörjning. Masken är vanligtvis gjord av ett härdat stål, såsom 42CrMo4 eller 20MnCr5, som ger en hård, slitstark yta. Hjulet är tillverkat av ett mjukare material, vanligtvis en fosforbrons (CuSn12 eller liknande). Bronsen fungerar som ett "offer"-material, anpassar sig till maskens tråd och minskar slitaget på den dyrare maskkomponenten. Bronsen har också utmärkta lageregenskaper, vilket minskar friktionskoefficienten. Skillnaden i hårdhet - snäckan är vanligtvis 58-62 HRC, medan bronshjulet är 80-100 HB - är ett medvetet designval. Den mjukare bronsen slits företrädesvis, skyddar masken och ger en lång livslängd.

Smörjning är lika kritisk. Snäckväxlar kräver en högviskös olja med tillsatser för extremt tryck (EP) för att upprätthålla en tillräcklig smörjfilm under de höga trycken och glidhastigheterna. Utan tillräcklig smörjning kommer glidkontakten snabbt att leda till limförslitning, nötning och för tidigt fel. Vår fabrik rekommenderar specifika smörjmedel för var och en av våra Precision Gear-produkter, baserat på belastning, hastighet och driftsförhållanden. Vi designar också våra växelhus med tillräcklig oljekapacitet och kylflänsar för att avleda värmen som genereras av friktion.

Följande tabell sammanfattar de viktigaste material- och smörjegenskaperna för en typisk högkvalitativ precisionssnäckväxel.

Att förstå denna glidande handling är avgörande för alla som väljer en Precision Gear för högreducerande applikationer. Avvägningen mellan effektivitet och smidig drift, i kombination med rätt material- och smörjningsval, är det som gör en framgångsrik snäckväxeldesign. Vår fabrik har förfinat dessa kompromisser under årtionden av erfarenhet, och optimerat våra Precision Gear-produkter för att leverera tillförlitlig, långvarig prestanda i de mest krävande tillämpningarna.

3. Varför är den självlåsande funktionen kritisk i tillämpningar med hög reduktion?

Föreställ dig en godshiss som bär en tung last. Plötsligt faller strömmen. Motorn stannar och lasten börjar sjunka under gravitationen och accelererar till en farlig hastighet. I en typisk växellåda skulle detta hända. I ett korrekt utformat snäckväxelsystem gör det inte det. Lasten stannar och förblir upphängd, hållen på plats av friktionen mellan snäckan och hjulet. Detta är den självlåsande funktionen, en egenskap unik för snäckväxlar som är kritisk i många högreduktionsapplikationer.

Det självlåsande tillståndet härrör från samma geometri som ger snäckväxlar deras höga reduktionskapacitet. Snäckan är en skruv och hjulet är en mutter. När du slutar vrida skruven, driver inte muttern skruven tillbaka om inte friktionen övervinns. I en snäckväxel uppstår självlåsning när friktionsvinkeln (bestämd av friktionskoefficienten och tryckvinkeln) överstiger skruvens gängningsvinkel. När detta villkor är uppfyllt kan belastningen på hjulet inte övervinna friktionen för att vrida snäckan. Systemet låser sig och håller lasten på plats.

Den självlåsande funktionen är inte automatisk. Det beror på reduktionsförhållandet och friktionskoefficienten. I allmänhet kommer en enstartsmask med ett reduktionsförhållande på 30:1 eller högre att vara självlåsande under typiska driftsförhållanden. Högre friktion (från ökad belastning eller sämre smörjning) gör självlåsningen mer effektiv. Omvänt kan lägre friktion minska eller eliminera självlåsning. Det är därför det är viktigt att välja smörjmedel: ett smörjmedel som är för effektivt för att reducera friktionen kan oavsiktligt övervinna växelns självlåsande förmåga.

Självlåsning är en avgörande säkerhetsfunktion i många applikationer. Det eliminerar behovet av bromsar eller andra hållaranordningar, förenklar designen och minskar kostnaderna. Det förbättrar också säkerheten genom att förhindra oavsiktlig rörelse under strömavbrott. Till exempel i ett transportörsystem förhindrar självlåsning att bandet backar när motorn är avstängd. I en verktygsmaskin håller den verktyget på plats under ett strömavbrott. Denna funktion är anledningen till att snäckväxlar används i stor utsträckning i hissar, hissar och alla applikationer där lasthållning krävs.

Avvägningen är effektivitet. Självlåsande snäckväxlar är i sig mindre effektiva än icke-självlåsande konstruktioner eftersom friktion krävs för att uppnå den låsande effekten. Samma friktion som håller fast lasten berövar också kraftsystemet under normal drift. I applikationer där lasthållning inte krävs kan en flerstartsskruv med lägre friktionskoefficient användas för att förbättra effektiviteten.

Våra fabriksingenjörer kan beräkna det självlåsande tillståndet för varje specifik design, med hänsyn till reduktionsförhållandet, tryckvinkeln och förväntad friktionskoefficient. Denna analys säkerställer att våra Precision Gear-produkter uppfyller de specifika kraven för varje applikation, och balanserar behovet av lasthållning med behovet av effektivitet.

4. Vilka tekniska specifikationer definierar en högkvalitativ precisionssnäckväxel?

Att välja en precisionsväxel för en tillämpning med hög reduktion kräver en grundlig utvärdering av tekniska specifikationer. Dessa parametrar definierar växelns prestanda, livslängd och lämplighet för en given applikation. Följande tabell ger en översikt över de viktigaste specifikationerna för våra Precision Worm Gear-produkter. Varje parameter kontrolleras noggrant under vår tillverkningsprocess för att säkerställa konsekvent, pålitlig prestanda.

Varje specifikation i denna tabell berättar en historia om redskapets prestanda. Mittavståndet bestämmer växelns storlek och vridmomentkapacitet. Ett större centrumavstånd möjliggör större växlar, som klarar högre belastning. Reduktionsförhållandet är den primära parametern som definierar växelns funktion. Modulen och kuggprofilen bestämmer styrkan och jämnheten i växelns funktion. Växelprecisionsgraden, typiskt DIN 4 till 6 för högkvalitativa snäckväxlar, påverkar direkt ljudet, vibrationerna och jämnheten hos transmissionen. Vår fabriks Precision Gear-produkter är tillverkade enligt DIN 5 eller högre, vilket säkerställer exceptionell prestanda i krävande applikationer.

Vår fabrik använder avancerad CNC-slipnings- och mätutrustning för att uppnå och verifiera dessa specifikationer. Våra slipmaskiner kan producera tandprofiler med noggrannhet på mikronnivå, vilket säkerställer rätt maskmönster och belastningsfördelning. Vår mätutrustning, inklusive växeltestare och koordinatmätmaskiner, verifierar att varje växel uppfyller de specificerade toleranserna. Denna uppmärksamhet på detaljer är det som skiljer en högkvalitativ Precision Gear från en standard, och det är därför våra produkter är betrodda i branscher där tillförlitlighet och precision är av största vikt.

5. Slutsats

Precision Worm Gear är en mästarklass i tekniska kompromisser. Dess geometri ger naturliga, höghastighetsreduktionsförhållanden som är svåra att uppnå med andra växeltyper. Dess glidande verkan, samtidigt som den minskar effektiviteten, möjliggör mjuk, tyst drift och möjliggör en självlåsande förmåga som är avgörande för säkerheten i många applikationer. Kombinationen av härdade stålsnäckar och bronshjul, stödda av korrekt smörjning, ger ett hållbart transmissionssystem som ger år av pålitlig service. Oavsett om du designar ett transportörsystem, en verktygsmaskin eller ett jordbruksredskap erbjuder snäckväxeln en lösning som är enkel, effektiv och beprövad.

PåRaydafon, har vår fabrik tillverkat högkvalitativa Precision Gear-produkter i över 20 år. Våra snäckväxlar är konstruerade för att möta de mest krävande specifikationerna, med precisionskvaliteter upp till DIN 5. Vi erbjuder ett komplett utbud av storlekar och utväxlingar, backat upp av omfattande teknisk support och rigorös kvalitetskontroll. Om du letar efter en pålitlig partner för dina Precision Gear-behov, inbjuder vi dig att kontakta oss för att diskutera din ansökan. Kontakta Raydafon Technology Group Co., Limited idagför att upptäcka hur våra Precision Worm Gear-lösningar kan driva ditt nästa projekt.

6. Vanliga frågor (FAQ)

Fråga 1: Vad är skillnaden mellan en enstarts- och en flerstartsmask, och hur väljer jag mellan dem?

Svar: En enstartsmask har en kontinuerlig gänga, vilket resulterar i det högsta reduktionsförhållandet för ett givet antal hjultänder. Reduktionsförhållandet är lika med antalet tänder på hjulet. En flerstartsmask har två eller flera gängor, vilket minskar reduktionsförhållandet men ökar effektiviteten. Till exempel ger ett 60-tands hjul med enkelstartsmask ett förhållande på 60:1; med en tvåstartsmask är förhållandet 30:1. Välj en enstartsmask när maximal reduktion krävs och effektiviteten är mindre kritisk. Välj en flerstartsmask när du behöver en måttlig minskning med högre effektivitet, eller när självlåsning inte krävs.

Fråga 2: Varför genererar snäckväxlar så mycket värme, och hur kan detta hanteras?

Svar: Värmen i en snäckväxel genereras av glidfriktionen mellan snäckan och hjultänderna. Detta är en inneboende egenskap hos snäckväxelns geometri. För att hantera värme kräver snäckväxelsystem adekvat smörjning för att minska friktionen och föra bort värme. Huset bör utformas med tillräcklig yta för att avleda värme genom konvektion. I applikationer med hög effekt kan forcerad kylning (fläktkylning eller vätskekylning) krävas. Vår fabrik kan rekommendera lämplig kylningsmetod för din specifika applikation.

Fråga 3: Hur kan jag avgöra om min snäckväxel utsätts för överdrivet slitage?

Svar: De vanligaste tecknen på överdrivet slitage i en snäckväxel är ökat glapp, ökat ljud och högre driftstemperaturer. Visuell inspektion av kugghjulens tänder kan avslöja tecken på slitage, såsom ett polerat eller slitet utseende, gropbildning eller skav. Regelbunden oljeanalys kan upptäcka närvaron av slitagepartiklar, vilket ger en tidig indikation på slitage. Den mest tillförlitliga metoden är att övervaka redskapens prestanda över tid och genomföra periodiska inspektioner. Vår fabrik rekommenderar ett rutininspektionsschema baserat på växelns driftsförhållanden.

Fråga 4: Kan en snäckväxel köras bakåt av lasten?

Svar: Detta beror på redskapets design. Om växeln är självlåsande kan lasten inte köra snäckan bakåt. Men om friktionen är otillräcklig (på grund av låg belastning, hög smörjning eller en flerstartskonstruktion med ett litet reduktionsförhållande), kan belastningen driva snäckan tillbaka. I många applikationer är detta oönskat och den självlåsande funktionen är avsiktligt införlivad. I andra applikationer kan bakåtkörbarhet krävas av säkerhets- eller driftsskäl. Vår fabrik kan designa en Precision Gear med lämpliga självlåsande egenskaper för din specifika applikation.

Fråga 5: Vilken är den typiska precisionsgraden för en högkvalitativ snäckväxel?

Svar: En högkvalitativ Precision Gear tillverkas vanligtvis enligt DIN 5 eller AGMA 12 kvalitetsstandarder eller bättre. Dessa kvaliteter säkerställer smidig drift, lågt ljud och minimalt glapp. För mindre krävande tillämpningar kan DIN 6-7 accepteras. Vår fabrik kan tillverka snäckväxlar i DIN 4-klass för tillämpningar med högsta precision, såsom positionering av verktygsmaskiner och robotik. Valet av precisionsgrad beror på applikationens noggrannhet och bullerkrav.
