Gaffeltruck tiltcylinder
  • Gaffeltruck tiltcylinderGaffeltruck tiltcylinder
  • Gaffeltruck tiltcylinderGaffeltruck tiltcylinder
  • Gaffeltruck tiltcylinderGaffeltruck tiltcylinder

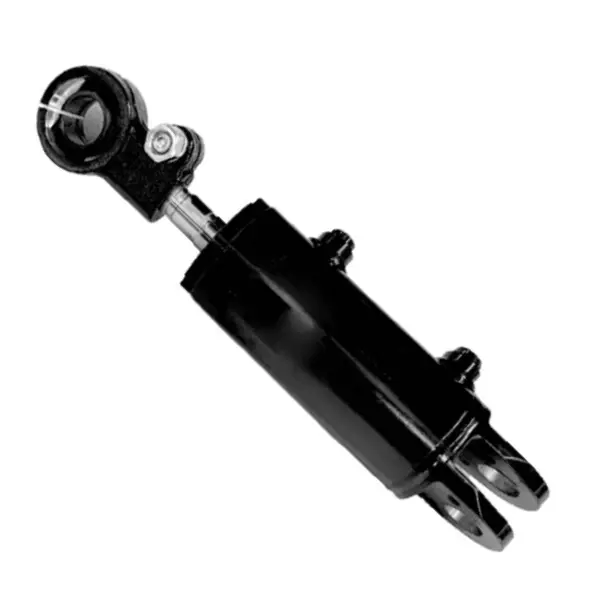

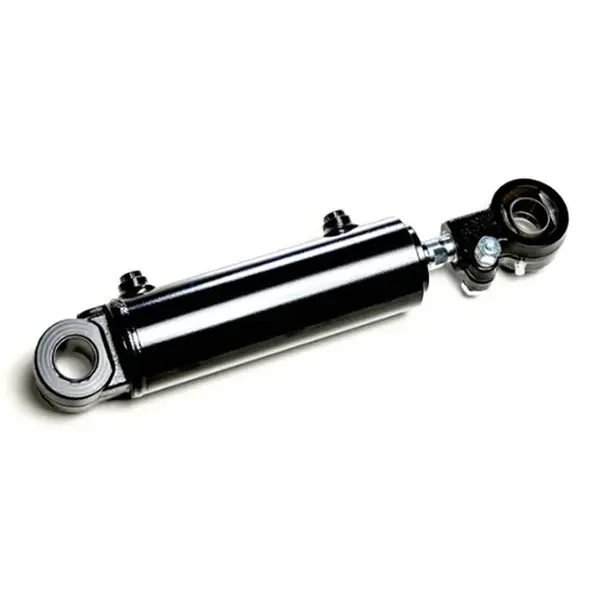

Gaffeltruck tiltcylinder

Raydafon gaffeltruck tiltcylinder är en specialdesignad hydraulcylinder för gaffelmasttiltkontroll på 1,5-18 tons gaffeltruckar. Tillverkad av höghållfast stål med matchad kolv, cylinderkropp, stång och tätningssats. Arbetstryck 7-14 MPa, ingen tryckfluktuation under belastning. Standard håldiametrar 60-100 mm, stavdiametrar 25-40 mm, slaglängd 32-193 mm. Skruvfixering och låsringanslutning tillåter byte av oljetätning på några minuter utan att ta bort masten. Lämplig för lager-, fabriks- och hamnverksamhet. Anpassat hål, slaglängd och installationsavstånd tillgängliga för OEM-truckmärken. MOQ 50 enheter, 25-35 dagars bulk ledtid. Skicka gaffeltruckmodell, borrning/slagbehov och kvantitet för offert.
Raydafon OEM · Gaffeltruck Reservdelar

Anpassad gaffeltruck tiltcylinder för 1,5-18 ton gaffeltruckar — OEM-tillverkare direkt leverans

Gaffeltruckens tiltcylinder är den hydrauliska komponenten som styr fram- och bakåtlutningen av masten och gafflarna. Raydafon tillverkar tiltcylindrar för 1,5-18 tons gaffeltruckar med höghållfast stål och en matchad kolv/stång/tätningssats. Arbetstrycket är stabilt vid 7-14 MPa under belastning. Skruvfixering och en låsringsanslutning tillåter byte av oljetätning på några minuter utan att ta bort masten. Lämplig för lagerlastning, fabrikslyft och hamnomsättning.

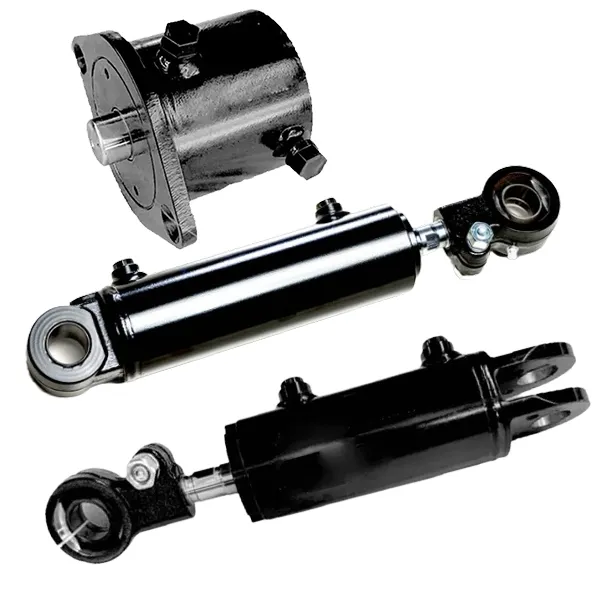

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 ton
7-14 MPa Arbetstryck
Φ60-100 mm Håldiameter
Φ25-40 mm Stångens diameter
32-193 mm Stroke
3,4-22 kg Enhetsvikt
Produktens anatomi

Inuti lutningscylindern — 25 matchade delar

Cylindern är inte sammansatt av råvaror. Kolven, cylinderkroppen, kolvstången och tätningssatsen matchas som en uppsättning, på samma sätt som en erfaren montör handbearbetar ett matchat par. Det är därför cylindern går stabilt under högt tryck i åratal utan att förlora glandtrycket.

Olika gaffeltrucktonnage använder olika innerdiametrar och slag, så modellen med tiltcylinder måste matcha lastbilen. Raydafon lagerför och producerar sju standardmodeller från QA20V500 till A45M300, och kan producera en anpassad modell mot en kundritning. För lastbilar som istället behöver vertikallyftsfunktionen producerar Raydafon ävenGaffellyftcylinder.

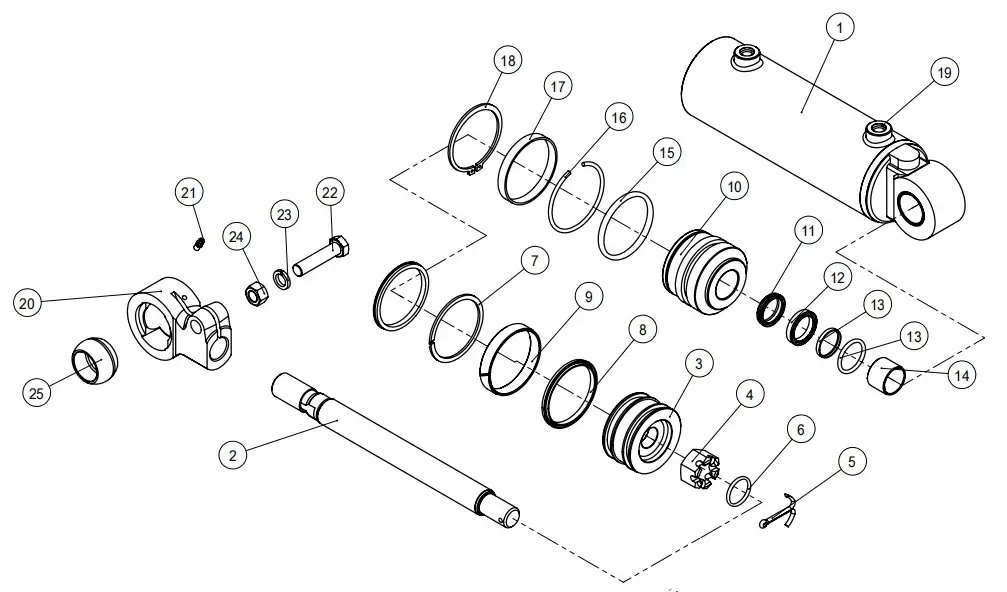

Forklift tilt cylinder parts anatomy
Numrerade delar diagram — 25 matchade komponenter

25-delad komponentlista

Delarna är numrerade nedan för att matcha sprängvyn. Siffrorna 1-25 motsvarar diagrammet ovan.

01Cylinderhus assy
02Kolvstång
03Kolv
04Sexkantsmutter
05Saxnålar
06O-ring
07Back-Ring
08Håltätning
09Slitring
10Guide Bush
11Dammtorkare
12U-ring
13Stångtätning
14Du Bush
15O-ring
16Rund tråd
17Nyckelring
18Låsringar för skaft
19Plugg
20Clevis
21Smörjnippel
22Bult
23Fjäderbrickor
24Mutter
25Sfäriskt lager

Standardmodellmatris — Sju hål/slagkombinationer

Välj den modell som matchar din gaffeltrucks tonnage och monteringsmönster, eller skicka din OEM-ritning för en specialbyggd. Alla modeller som listas nedan delar samma matchade kolv/stång/tätningsarkitektur.

Ritningsnummer Borrning ΦD Stång Φd Stroke S Installera. L Tryck Hamn Vikt
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Hittar du inte din modell? Skicka OEM-ritningsnumret eller ett fysiskt prov. Raydafon reverserar, producerar ett prov och citerar partiet på samma ritning. För det bredare utbudet av hydraulcylindrar för gaffeltruckar, seGaffeltruck Hydraulcylinderkategori.

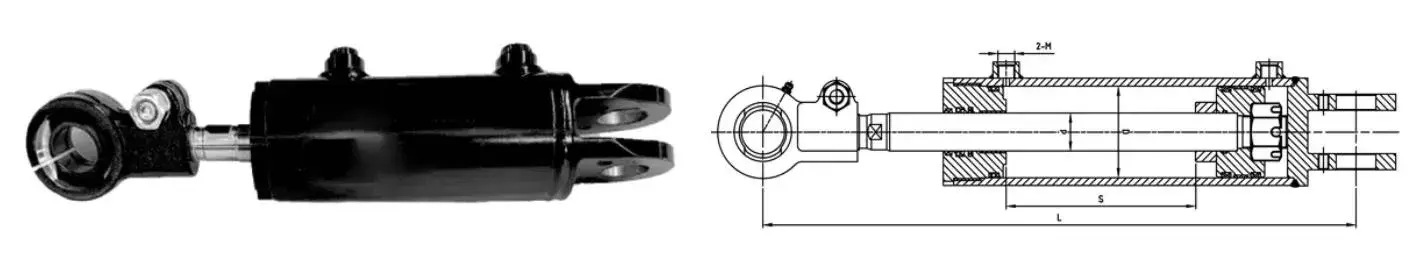

Forklift tilt cylinder dimension drawing 1
Modell QA20V500-405000-000 · Φ60 × Φ30 × 32 slag

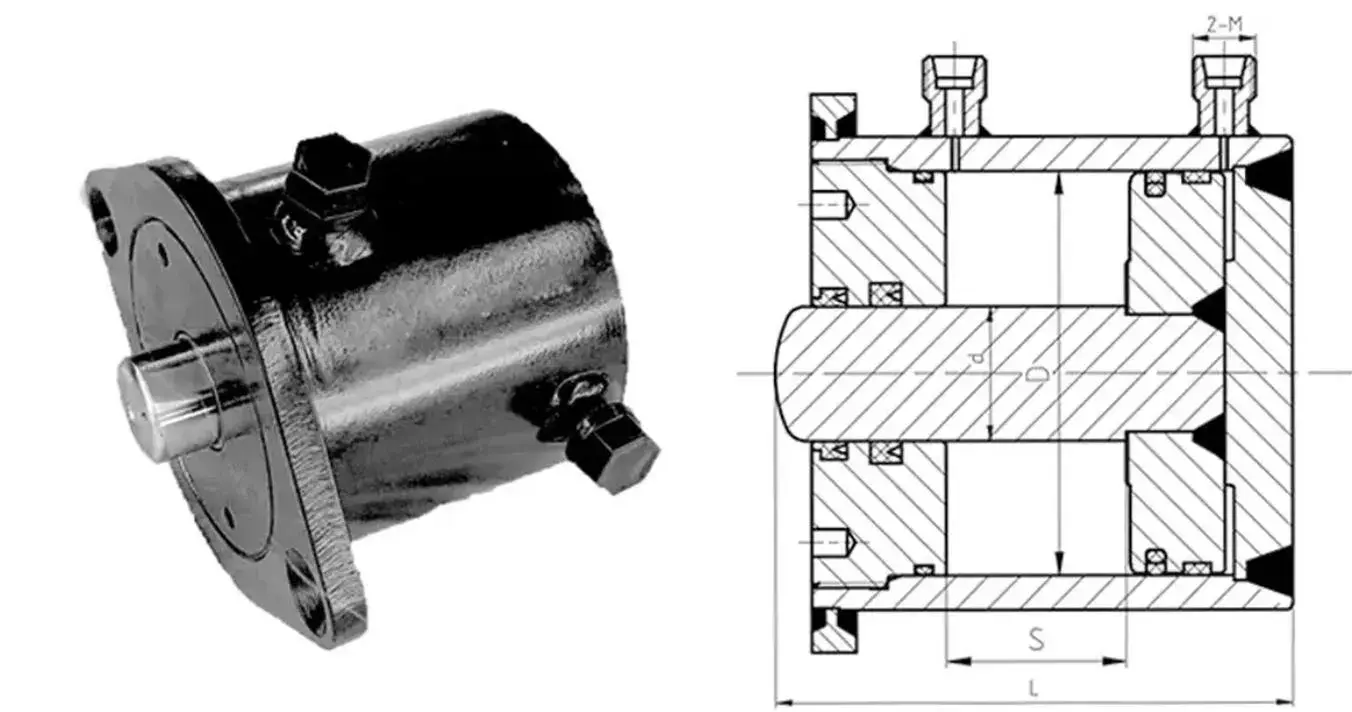

Forklift tilt cylinder dimension drawing 2
Modeller S16N450 / RTE35M300 / A15N450

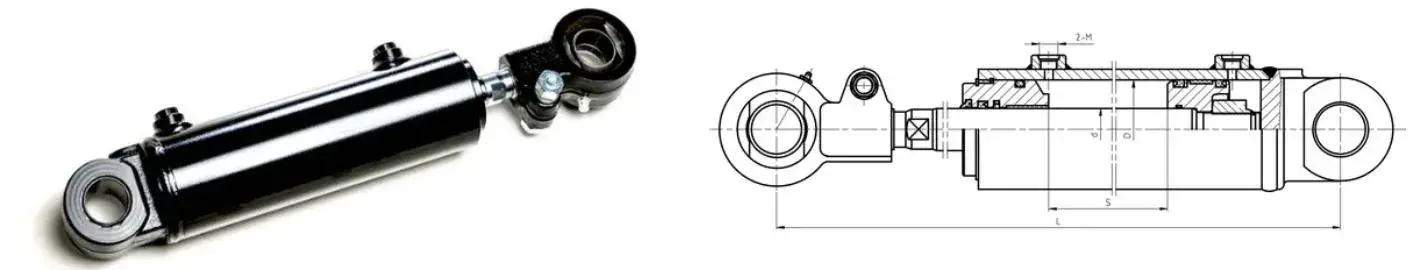

Forklift tilt cylinder dimension drawing 3
Modellerna A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Installationsöversikt — monteringsmönster och gränssnittsmått
Arbetsprincip

Hur tiltcylindern flyttar masten

Tiltcylindern trycker kolven i en fram- och återgående rörelse som driver masten att luta framåt och bakåt. Hydraulolja kommer in genom en av de två portarna vid cylinderbasen; kolvstången sträcker sig och skjuter masten framåt, eller dras tillbaka och drar masten bakåt. Till skillnad från andra hydrauliska komponenter, löper denna cylinder mjukt i båda riktningarna eftersom hålet och stångytorna är anpassade till tätningssatsen.

På tung eller oregelbunden last använder föraren tiltfunktionen för att jämna ut lasten innan lyft. Noggrann vinkelkontroll är det som hindrar lasten från att växla och håller trucken stabil. Raydafon testar tiltcylindern under 7-14 MPa arbetstryck för att bekräfta att responsen förblir jämn under full belastning.

Fördelar med Raydafon Forklift Tilt Cylindrar

01

Stabil under högt tryck

Det matchade kolv-, stång- och tätningssetet håller trycket stabilt på 7-14 MPa. Inga fluktuationer under tung belastning eller under långa arbetspass.

02

Slitstark tätningsmassa

Tätningar är gjorda av slitstark blandning med lågt oljeläckage och lågt slitage. Pålitlig i dammiga lager eller fuktiga miljöer.

03

Snabb underhållsdesign

Skruvfixering och låsringanslutning tillåter byte av oljetätning på några minuter. Du behöver inte ta bort hela masten från lastbilen.

04

Sju standardmodeller

Borrning Φ60 till Φ100, stång Φ25 till Φ40, slaglängd 32 till 193 mm. Täcker de flesta 1,5-18 tons gaffeltruckapplikationer utan specialbeställning.

05

OEM support

Skicka ett gaffeltruckmärke och modell, eller ett ritningsnummer. Raydafon reverserar, provar och citerar en anpassad batch på samma ritning.

06

Fabriksförsörjning

Tillverkad i Raydafons egen fabrik. Kunder handlar med tillverkaren, inte en handlare. Snabb respons efter försäljning och stabil batchkvalitet.

Där gaffeltrucks tiltcylindrar används

  • A
    Lagerlastning och lossning

    Containerlastning, pallplockning och hyllöverföring där operatören behöver jämna ut lasten innan lyft. Noggrann vinkelkontroll förhindrar lastväxling.

  • B
    Fabrikslyftverksamhet

    Tunga eller oregelbundna industriella laster där gaffeltrucken behöver luta masten framåt eller bakåt för att balansera lasten under lyftcykeln.

  • C
    Hamn- och logistikomsättning

    Kontinuerliga miljöer med tunga cykler där tiltcylindern arbetar tusentals cykler per skift. Matchade tätningar och lågt slitage håller den igång utan läckage.

  • D
    Eftermarknad och reservdelsdistribution

    Gaffeltruckhandlare och eftermarknadsleverantörer som behöver en pålitlig OEM-ekvivalent tiltcylinder för 1,5-18 tons lastbilar. Lagerlager och specialtillverkning både tillgängliga.

Beställningsspecifikationsblad

Tonnage täckning
1,5 till 18 tons gaffeltruckar
Arbetstryck
7-14 MPa (topptestad upp till 18,1 MPa på vissa modeller)
Håldiameter
Φ60 till Φ100 mm
Stångens diameter
Φ25 till Φ40 mm
Stroke
32 till 193 mm
Installationsavstånd
109 till 565 mm
Enhetsvikt
3,4 till 22 kg
Hamn/gränssnitt
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Montering
Skruvfixering + låsringanslutning för snabbt tätningsbyte
Tätningsset
Dammtorkare, U-ring, stångtätning, håltätning, bakring, O-ring, slitring, du bush
Anpassning
Anpassad borrning, stång, slaglängd, installationsavstånd, porttyp; OEM-förpackningar och private label
MOQ
50 enheter per modell
Bulk ledtid
25-35 dagar efter insättning och ritningsgodkännande
Offertgrund
Gaffeltruckmodell och tonnage, krav på borrning/slag, portstorlek, kvantitet, destinationshamn

Hur din beställning rör sig genom Raydafon

  1. 01

    Ansökningsöversikt

    Skicka gaffeltruckmärke och modell, tonnage, erforderlig borrning/stav/slag, portstorlek, kvantitet och destinationsport.

  2. 02

    Modellval

    Raydafon bekräftar om en standardmodell (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) passar, eller om en specialbyggd krävs.

  3. 03

    Prov och ritningsgodkännande

    För skräddarsydda konstruktioner, bakåtkonstruerar Raydafon OEM-delen, producerar ett prov och bekräftar borrning, slaglängd, installationsavstånd och portdimensioner med köparen.

  4. 04

    Cylinderkropp och stångbearbetning

    Cylinderkroppen i höghållfast stål är finslipad till tolerans. Kolvstången är slipad och hårdkromad för slitstyrka.

  5. 05

    Montering och trycktest

    Kolv, tätningar, styrbussning och gaffel är monterade. Cylindern är trycktestad för läckage och slät slag vid nominellt tryck.

  6. 06

    Packning och frakt

    Cylindrarna är förpackade i trälådor med rostskyddsolja och skyddande gavel. Skickas till sjöss, med flyg eller express med packlista, faktura och besiktningsrapport.

Dokumentation och kvalitetsstöd

  • ✓
    Materialcertifikat

    Certifikat för cylinderkropp och stavmaterial, datablad för tätningsblandning medföljer varje försändelse.

  • ✓
    Trycktestrapport

    Varje cylinder trycktestas vid nominellt tryck före packning. Läckage, slagjämnhet och portpassning registreras.

  • ✓
    Dimensionell inspektionsprotokoll

    Borrning, stång, slaglängd, installationsavstånd och portdimensioner registrerade mot beställd specifikation eller kundritning.

  • ✓
    Exportförpackning

    Träfodral med rostskyddsolja och skyddande gavel. Stora cylinderpartier pallaserade och fastspända för sjöfrakt.

Vanliga frågor

Vad är en gaffeltruck tiltcylinder?

En gaffeltruck tiltcylinder är en hydraulcylinder som styr fram- och bakåtlutningen av masten och gafflarna. Det är en av kärnkomponenterna i gaffeltruckens hydrauliska system, vid sidan av lyftcylindern och styrcylindern. När föraren flyttar tiltspaken skjuts cylindern ut eller tillbaka, vilket roterar masten runt sin nedre svängtapp och ändrar gaffelvinkeln.

Vilket tonnageområde täcker Raydafon?

Raydafon tillverkar tiltcylindrar för gaffeltruckar för 1,5-tons till 18-tons gaffeltruckar. Standardmodeller täcker håldiametrar från Φ60 mm till Φ100 mm, stångdiametrar från Φ25 mm till Φ40 mm och slag från 32 mm till 193 mm. Anpassad borrning och slaglängd är tillgängliga för OEM-truckmärken.

Vilket arbetstryck klarar cylindern?

Cylindern är klassad för 7-14 MPa arbetstryck över standardmodellserien, med topptryckskapacitet testad vid 18,1 MPa på specifika modeller som S16N450-600000-001Z och RTE35M300-600000-500.

Vilka material och tätningar används?

Cylinderhuset och kolvstången är gjorda av höghållfast stål. Tätningssetet innehåller en dammtorkare, U-ring, stångtätning, håltätning, bakring, O-ring, slitring och du bush. Tätningarna använder slitstark blandning, vilket ger lågt oljeläckage och lågt slitage i dammiga lager eller fuktiga miljöer.

Hur svårt är underhållet?

Cylindern använder skruvfixering och en låsringanslutning. Underhållspersonal kan byta ut oljetätningen eller felsöka cylindern genom att skruva loss skruvarna och ta bort låsringen. Detta kan göras på några minuter utan att ta bort hela masten från gaffeltrucken.

Kan Raydafon tillverka OEM-cylindrar för ett specifikt gaffeltruckmärke?

Ja. Raydafon stödjer OEM-produktion mot en kundritning eller befintligt prov. Skicka gaffeltruckens märke och modell, håldiameter, stångdiameter, slaglängd, installationsavstånd, portstorlek och kvantitet, så kommer Raydafon att citera en anpassad tiltcylinder.

Vad är MOQ och ledtid?

MOQ är 50 enheter per modell. Bulk ledtid är 25-35 dagar efter insättning och ritningsgodkännande, beroende på modellens komplexitet och orderkvantitet.

Hur begär jag en offert?

Skicka din gaffeltruckmodell och tonnage, erforderlig håldiameter, stångdiameter, slaglängd, installationsavstånd, portstorlek, kvantitet och destinationsport. Raydafon kommer att svara med en FOB Ningbo offert, ledtid och packningsdetaljer.

Är du redo att köpa specialanpassade tiltcylindrar för gaffeltruckar?

Skicka din gaffeltruckmodell och tonnage, krav på borrning/slag, portstorlek och orderkvantitet. Raydafon kommer att bekräfta modellen eller designa en skräddarsydd konstruktion och sedan erbjuda en FOB Ningbo offert med ledtid och packningsdetaljer.
