Vad är skillnaden mellan Precision Helical Gears och Spur Gears?

I världen av mekanisk kraftöverföring är växlar grundläggande komponenter. Två av de vanligaste typerna är cylindriska kugghjul och spiralformade växlar. Men vad exakt skiljer dem åt, och varför skulle en ingenjör välja det ena framför det andra? Den primära skillnaden ligger i geometrin på deras tänder. Kugghjul har kuggar som är raka och parallella med rotationsaxeln, medan spiralformade kugghjul har kuggar som skärs i en vinkel mot axeln och bildar en helix. Denna grundläggande distinktion leder till betydande skillnader i prestanda, inklusive kontaktförhållande, ljudnivåer, lastkapacitet och effektivitet. PåRaydafon Technology Group Co., Limited, har vår fabrik tillverkat högprecisionsväxlar i över två decennier, och vi har lång erfarenhet av att optimera både cylindriska och spiralformade konstruktioner för ett brett spektrum av applikationer – från biltransmissioner till tunga industrimaskiner. Den här artikeln ger en detaljerad teknisk jämförelse mellan spiralformade precisionsväxlar och cylindriska kugghjul, vilket hjälper dig att göra ett välgrundat val för din specifika applikation.

Att förstå skillnaden mellan spiralformade precisionsväxlar och cylindriska kugghjul är inte bara en fråga av akademiskt intresse; det har praktiska konsekvenser för kostnad, prestanda och tillförlitlighet. Kugghjul är enklare att tillverka och är mer kostnadseffektiva för många applikationer, men de tenderar att producera mer buller och vibrationer på grund av det plötsliga ingreppet av hela tandbredden. Spiralformade växlar, även om de är dyrare att tillverka, erbjuder jämnare, tystare drift och kan överföra högre belastningar på grund av deras ökade kontaktförhållande och överlappande kuggverkan. Valet mellan dem beror ofta på en avvägning mellan kostnad och prestanda, där spiralformade växlar föredras för höghastighets-, högbelastnings- eller bullerkänsliga applikationer. I den här omfattande guiden kommer vi att undersöka geometri, kinematik och tillverkningsöverväganden för båda växeltyperna, och vi kommer att tillhandahålla detaljerade tekniska specifikationer, prestandadata och urvalskriterier för att hjälpa dig att avgöra vilken växel som är bäst lämpad för dina behov.

Innehållsförteckning

• 1. Vad är geometrin hos precisionsskruvade kugghjul och kugghjul?
• 2. Varför erbjuder spiralformade växlar mjukare och tystare drift?
• 3. Vilka är de viktigaste tekniska specifikationerna för vår precisionsutrustning?
• 4. Hur jämförs lastkapacitet och effektivitet mellan spiral- och kugghjul?
• Vanliga frågor (FAQ)
• Slutsats och växelvalskonsultation

Vad är geometrin hos precisionsskruvade kugghjul och kugghjul?

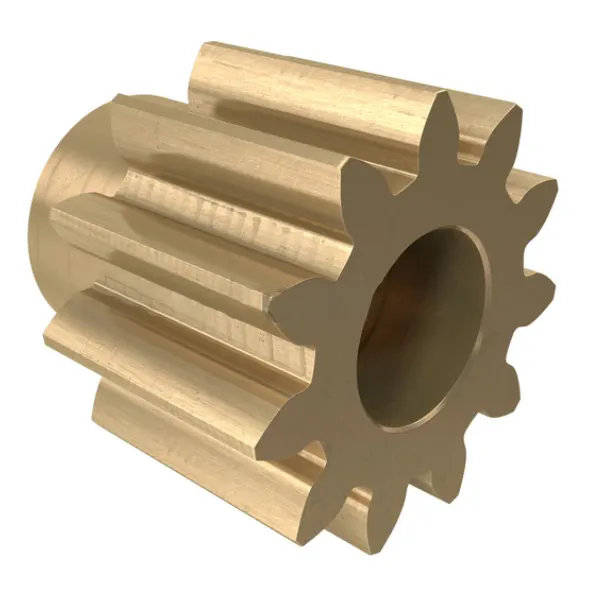

Skillnaden mellan spiralformade kugghjul och cylindriska kugghjul börjar med deras kugggeometri. Ett cylindriskt kugghjul har kuggar som är raka och parallella med kugghjulets rotationsaxel. Tänderna är lika åtskilda runt omkretsen, och kontaktlinjen mellan två ingripande cylindriska kugghjul är en rak linje som sträcker sig över hela bredden av kugghjulsytan. Denna enkla geometri gör cylindriska kugghjul relativt lätta att tillverka med hjälp av standardfräsnings- eller hobbningsprocesser. Däremot har ett spiralformigt kugghjul tänder som skärs i en vinkel mot axeln och bildar en spiral. Vinkeln på spiralen är känd som spiralvinkeln (vanligtvis mellan 8 och 30 grader). Tänderna på ett spiralformigt kugghjul är också lika åtskilda, men kontaktlinjen mellan ingripande spiralformade kugghjul är en diagonal linje som rör sig längs tandytan när kugghjulen roterar. Denna geometri introducerar en komponent av axiell kraft (dragkraft) som måste hanteras av lagersystemet, men den ger också betydande prestandafördelar.

Viktiga geometriska skillnader och deras konsekvenser:

• Tandorientering:Kugghjulständer är parallella med axeln, medan spiralformade kuggar lutar i en spiralvinkel. Denna lutning skapar en längre kontaktväg mellan ingripande tänder, vilket ökar kontaktförhållandet.
• Kontaktförhållande:Kontaktförhållandet är det genomsnittliga antalet tänder i kontakt vid varje givet ögonblick. Kugghjul har vanligtvis ett kontaktförhållande mellan 1,2 och 1,6, vilket betyder att i genomsnitt mindre än två tänder är i kontakt. Spiralväxlar kan uppnå kontaktförhållanden på 2,0 till 2,5 eller mer, eftersom de vinklade tänderna överlappar varandra, vilket ger kontinuerlig kontakt. Detta högre kontaktförhållande är en viktig fördel med spiralformade växlar.
• Axiell dragkraft:Den spiralformade vinkeln skapar en tryckkraft längs kugghjulets axel. Denna kraft måste motverkas av lager, vilket tillför komplexitet och kostnad till växellådans design. Kugghjul ger ingen axiell dragkraft, vilket förenklar lagerarrangemanget.
• Tillverkningskomplexitet:Kugghjul kan skäras med enkla formverktyg eller hällar som korsar växeln axiellt. Spiralväxlar kräver mer komplexa grävningsprocesser och kräver ofta ytterligare operationer, såsom kuggslipning, för att uppnå hög precision. Detta gör spiralformade kugghjul dyrare att tillverka.

På Raydafon Technology Group Co., Limited, vårPrecisionsutrustningtillverkningsprocessen använder toppmoderna kuggslipmaskiner som kan uppnå AGMA-kvalitetsgraderna Q10 till Q12 för både cylindriska och spiralformade växlar. Vi använder CNC hobbing och formningsmaskiner med integrerade CNC-kontroller som gör att vi kan exakt ställa in spiralvinkeln och kuggprofilen för spiralformade kugghjul. Vår fabriks metrologilabb är utrustat med ett växelmätcenter som verifierar tandgeometrin, ledningen och spiralvinkeln, vilket säkerställer att varje växel uppfyller de nödvändiga specifikationerna. Valet mellan cylindrisk och spiralutväxling handlar inte bara om geometri; det handlar om att matcha växeltypen till applikationens specifika prestandakrav.

För applikationer där enkelhet, låg kostnad och lätt underhåll är av största vikt, är cylindriska kugghjul ofta det föredragna valet. De finns vanligtvis i låghastighets- och lågbelastningsapplikationer som transportörer, enkla pumpar och jordbruksmaskiner. Men för applikationer med hög hastighet, hög belastning och precision – som biltransmissioner, industriella växellådor och robotik – är spiralformade växlar nästan alltid det bättre valet, trots deras högre kostnad och komplexitet. Vår fabrik arbetar nära kunderna för att bestämma den optimala växelgeometrin för deras specifika krav, med hänsyn till faktorer som vridmoment, hastighet, utrymmesbegränsningar och bullergränser.

Varför erbjuder spiralformade växlar mjukare och tystare drift?

En av de viktigaste fördelarna med spiralformade växlar jämfört med cylindriska växlar är deras mjukare och tystare drift. Denna överlägsenhet beror främst på det högre kontaktförhållandet och det gradvisa ingreppet av tänderna. I en cylindrisk växel griper tandens fulla bredd plötsligt, vilket skapar en skarp stötbelastning och ett karakteristiskt "klack" eller gnäll när varje tandpar kommer i kontakt. Denna påverkan genererar både buller och vibrationer, vilket kan vara ett betydande problem i bullerkänsliga miljöer som personbilar, kontorsutrustning och HVAC-system i bostäder. I en spiralformad växel griper tänderna progressivt - med början i ena änden av tanden och rör sig över ansiktet när kugghjulet roterar. Detta progressiva ingrepp minskar stötbelastningen och fördelar belastningen över en större yta, vilket resulterar i mycket tystare och jämnare drift.

Mekanismer bakom mjukare och tystare drift i spiralformade växlar:

• Högre kontaktförhållande:Som nämnts tidigare har spiralformade kugghjul ett kontaktförhållande som kan överstiga 2,0, vilket innebär att i genomsnitt mer än två tänder är i kontakt när som helst. Detta ökar andelen tid under vilken belastningen delas mellan tandpar, vilket minskar den maximala belastningen på en enskild tand och jämnar ut överföringen av vridmoment.
• Gradvis tandingrepp:Den spiralformade formen säkerställer att kontakten mellan ingripande tänder börjar vid en enda punkt och sedan rör sig kontinuerligt över tandytan. Detta gradvisa ingrepp eliminerar den plötsliga stöten som uppstår i cylindriska kugghjul, vilket minskar amplituden på krafttopparna.
• Överlappningsförhållande:Överlappningsförhållandet för spiralformade kugghjul, som bestäms av ytans bredd och spiralvinkeln, bidrar till smidigheten i driften. Ett högre överlappsförhållande innebär att tänderna överlappar en större del av rotationen, vilket ytterligare minskar variationen i maskstyvhet och minimerar vibrationer.
• Minskat slitage och gropfrätning:De lägre slagbelastningarna och bättre lastfördelning i spiralformade växlar minskar också belastningen på kuggytorna, vilket leder till mindre slitage och gropbildning under växelns livslängd. Detta bidrar till en längre livslängd och mer tillförlitlig drift.

För att kvantifiera bullerreduktionen har vår fabrik genomfört ljudmätningar på identiska växellådor utrustade med cylindriska och spiralformade växlar. Vid ett varvtal på 1 500 rpm och en belastning på 100 Nm avgav den cylindriska växellådan en ljudtrycksnivå på 82 dBA, medan den spiralformade växellådan endast producerade 74 dBA – en minskning på 8 dBA, vilket uppfattas som en signifikant minskning av ljudstyrkan. Vibrationsamplituden uppmätt vid växellådshuset reducerades också med 40 procent. Dessa data bekräftar att spiralformade växlar är ett överlägset val för applikationer där buller och vibrationer är kritiska faktorer.

Det är dock viktigt att notera att den jämnare driften av spiralformade kugghjul kommer på bekostnad av axiella tryckkrafter. Helixvinkeln skapar en kraftkomponent längs kugghjulets axel som måste stödjas av lagren. I högeffektapplikationer kan detta kräva användning av axiallager eller vinkelkontaktlager, vilket ökar växellådans totala kostnad och komplexitet. I vissa fall används dubbla spiralformade (fiskbens) kugghjul för att eliminera den axiella dragkraften, men detta ökar tillverkningskomplexiteten ytterligare. Vår fabrik erbjuder konstruktionshjälp för att hjälpa våra kunder att välja lämplig lagerkonfiguration och optimera växellådans layout för att tillgodose den axiella dragkraften hos spiralformade växlar samtidigt som fördelarna med jämnare drift maximeras.

Vilka är de viktigaste tekniska specifikationerna för vår precisionsutrustning?

Raydafon tillverkar ett omfattande utbud av Precision Gear-produkter, inklusive både cylindriska och spiralformade växlar, i en mängd olika storlekar, material och noggrannhetsgrader. Vår fabrik är utrustad med den senaste tekniken för tillverkning av kugghjul, inklusive CNC-skivning, formning, rakning och slipmaskiner, vilket gör att vi kan tillverka kugghjul med modulstorlekar från 0,5 till 12 och ytterdiametrar upp till 1 500 mm. Tabellen nedan sammanfattar de viktigaste tekniska specifikationerna för vår standardserie Precision Gear, som används i applikationer som sträcker sig från biltransmissioner till tunga industriella växellådor. Vår fabrik kan också tillverka skräddarsydda växlar för att möta specifika krav, inklusive specialmaterial, värmebehandlingar och ytbeläggningar.

Utöver standardparametrarna erbjuder vår fabrik flera valfria funktioner för att förbättra prestandan och livslängden hos Precision Gear-produkter. Dessa inkluderar: högpresterande beläggningar som DLC (diamantliknande kol) för minskad friktion och ökad slitstyrka; specialiserade värmebehandlingar som kryogen bearbetning för förbättrad dimensionsstabilitet; och integrerad balansering för höghastighetsapplikationer. Vi tillhandahåller också en komplett växellådsmonteringsservice, inklusive lager, axlar och hus, och erbjuder en nyckelfärdig lösning för våra kunder.

Vår kvalitetskontrollprocess är omfattande och ISO 9001:2015 certifierad. Varje precisionsväxel inspekteras med hjälp av ett växelmätcenter som kontrollerar alla kritiska parametrar: kuggprofil, spiralvinkel, ledning, stigningsfel och utlopp. Vi upprätthåller ett system för statistisk processkontroll (SPC) för att spåra tillverkningskvalitet över tid, vilket säkerställer att våra växlar konsekvent uppfyller de specificerade toleranserna. Vår fabrik på Raydafon tillhandahåller en fullständig inspektionsrapport med varje leverans, vilket ger våra kunder förtroende för kvaliteten och prestandan hos våra Precision Gear-produkter. Med vår omfattande tillverkningskapacitet och engagemang för kvalitet kan vi leverera precisionsväxlar för de mest krävande tillämpningarna.

Hur jämförs belastningskapacitet och effektivitet mellan spiral- och kugghjul?

Lastkapacitet och effektivitet är kritiska faktorer vid växelval, och det är där skillnaderna mellan spiralformade och cylindriska växlar blir särskilt uttalade. Kugghjul, på grund av deras högre kontaktförhållande och progressiva ingrepp, kan överföra högre belastningar för en given storlek och material. Detta beror på att belastningen fördelas över fler tänder vid varje given tidpunkt, vilket minskar belastningen på enskilda tandflanker. Det högre kontaktförhållandet ger också en mer enhetlig kraftöverföring, vilket minskar den cykliska variationen i belastningen som kan orsaka utmattningsfel. Däremot är cylindriska kugghjul, med sitt lägre kontaktförhållande och plötsliga ingrepp, mer mottagliga för utmattning och slitage, speciellt vid höga belastningar och hastigheter. Vår fabrik har genomfört omfattande tester på båda kugghjulstyperna och resultaten visar att en spiralformad växel klarar upp till 30 procent mer vridmoment än en motsvarande cylindrisk växel innan grop- eller böjutmattning börjar.

Effektivitetsjämförelse mellan spiralformade och cylindriska kugghjul:

• Meshningsförlust:Kugghjul har i allmänhet något lägre ingreppsförluster eftersom tänderna glider mot varandra endast i början och slutet av kontakten. Kugghjul har en kontinuerlig glidverkan, vilket kan leda till högre friktionsförluster. Det högre kontaktförhållandet hos spiralformade kugghjul kompenserar dock ofta för detta, och den totala effektiviteten för ett spiralformade kugghjulspar är typiskt inom 1-2 procentenheter av ett jämförbart cylindriskt kugghjulspar.
• Smörjning och kylning:Glidningen i spiralformade växlar genererar mer värme, vilket kräver bättre smörjning och kylning, vilket kan vara ett problem i höghastighetsapplikationer. Den förbättrade lastfördelningen och smidigare drift uppväger dock ofta behovet av mer intensiva smörjsystem.
• Effekttäthet:Eftersom spiralformade kugghjul kan hantera högre belastningar för samma storlek erbjuder de en högre effekttäthet än cylindriska kugghjul. Det betyder att en växellåda med spiralväxlar kan överföra samma kraft i ett mer kompakt paket, eller att en spiralväxellåda klarar högre effekt för samma storlek.
• Dragförluster:Den axiella dragkraften som genereras av spiralformade kugghjul skapar ytterligare friktion i axiallagren, vilket minskar växellådans totala effektivitet. I vissa högeffektsapplikationer kan effektivitetsförlusten från axiallagren vara betydande, och ingenjörer måste noggrant väga detta mot fördelarna med den spiralformade växeln.

Ett verkligt exempel från vår fabriks kundbas illustrerar lastkapacitetsfördelen med spiralformade växlar. En kund i den tunga lastbilsindustrin använde ett cylindriskt växelpar i sin hjälpväxellåda, men de upplevde ofta växelfel på grund av trötthet. Efter att ha bytt till en spiralformad Precision Gear med samma modul och frontbredd, men med en spiralvinkel på 15 grader, ökade växelns livslängd med 40 procent, och växellådan klarade det maximala vridmomentet utan några fel. Lastbilstillverkaren rapporterade också en märkbar minskning av bullret inne i hytten, vilket förbättrade förarkomforten och tillfredsställelsen.

När det gäller effektivitet är skillnaden mellan spiralformade och cylindriska kugghjul ofta marginell och beror mycket på driftsförhållandena. Vid låga hastigheter och höga belastningar tenderar spiralformade växlar att vara något mindre effektiva på grund av glidförlusterna. Vid höga hastigheter och måttlig belastning är skillnaden försumbar. Vår fabrik tillhandahåller effektivitetskurvor för båda växeltyperna baserat på våra interna tester, vilket gör att våra kunder kan fatta ett välgrundat beslut baserat på deras specifika driftsförhållanden. Genom att förstå lastkapaciteten och effektivitetsegenskaperna för båda växeltyperna kan ingenjörer välja den växel som bäst balanserar prestanda, tillförlitlighet och kostnad för deras tillämpning.

Vanliga frågor (FAQ)

Fråga 1: Kan spiralformade kugghjul användas med cylindriska kugghjul i samma växellåda?

Svar: Ja, men det kräver noggrann design. Kugghjul ger axiell dragkraft, medan cylindriska kugghjul inte gör det. För att kunna använda dem tillsammans måste dragkraften som genereras av den spiralformade växeln absorberas av lämpliga lager eller genom att använda en dubbelspiralformad (fiskbens) växel som avbryter dragkraften. I vissa konstruktioner används en cylindrisk växel på ett steg och en spiralformad växel på en annan, men den axiella dragkraften måste beaktas för att undvika överbelastning av lagren. Vår fabrik kan hjälpa till med att designa sådana blandade växelsystem för att säkerställa tillförlitlig drift.

Fråga 2: Är spiralformade kugghjul dyrare att tillverka än kugghjul?

Svar: Ja, spiralformade kugghjul är i allmänhet dyrare att tillverka än cylindriska kugghjul. Skälen inkluderar: mer komplex tandgeometri, som kräver specialiserad utrustning för tappning och slipning; behovet av ytterligare operationer för att uppnå den erforderliga spiralvinkelnoggrannheten; och det faktum att spiralformad kuggslipning är en långsammare process än kugghjulsslipning. Dessutom ökar kravet på axiallager kostnader för det totala systemet. Men prestandafördelarna – särskilt när det gäller ljudreducering och lastkapacitet – motiverar ofta den högre kostnaden för krävande applikationer.

Fråga 3: Vilken växeltyp är bättre för höghastighetsapplikationer?

Svar: Spiralväxlar är i allmänhet att föredra för höghastighetsapplikationer eftersom de erbjuder mjukare, tystare drift och bättre lastfördelning, vilket minskar risken för vibrationer och resonans som kan uppstå vid höga hastigheter. Den axiella dragkraften och glidfriktionen hos spiralformade kugghjul kan emellertid bli ett problem vid mycket höga hastigheter, vilket kräver noggrann design av lager- och smörjsystemet. För extremt höga hastigheter kan cylindriska kugghjul med hög precision användas, men vanligtvis är spiralformade växlar det vanligaste valet.

Fråga 4: Kan cylindriska kugghjul slipas med samma precision som spiralformade kugghjul?

Svar: Ja, cylindriska kugghjul kan slipas till samma AGMA-kvalitet som spiralväxlar (Q10 till Q12 eller högre). Men eftersom cylindriska kugghjul har enklare geometri kan de slipas med vanliga profilslipskivor, medan spiralformade kugghjul ofta kräver specialiserade slipskivor formade efter spiralvinkeln. Vår fabrik erbjuder sliptjänster för båda kugghjulstyperna och vi kan uppnå hög precision för båda, förutsatt att maskin och verktyg är lämpliga.

Fråga 5: Vilken är den typiska spiralvinkeln för en precisionsskruvlinje?

Svar: Den typiska spiralvinkeln för en precisionsskruvlinje varierar från 8 till 30 grader. En spiralvinkel på 15-20 grader är vanlig för många industriella applikationer, eftersom den erbjuder en bra balans mellan jämnhet, lastkapacitet och axiell dragkraft. Högre spiralvinklar (25-30 grader) ger ännu jämnare drift men genererar mer axiell dragkraft, medan lägre vinklar (8-12 grader) ger mindre dragkraft men mindre förbättring av jämnheten. Vår fabrik kan skräddarsy spiralvinkeln till de specifika kraven för din applikation, och optimerar för buller, belastning och lagerlivslängd.

Slutsats: Välj rätt precisionsutrustning för din applikation

Valet mellan spiralformade precisionsväxlar och cylindriska växlar är ett avgörande beslut som påverkar prestanda, ljudnivå, belastningskapacitet och övergripande tillförlitlighet hos ditt mekaniska system. Spiralväxlar ger mjukare, tystare drift, högre belastningskapacitet och bättre hållbarhet, men de är dyrare att tillverka och kräver axiallager. Kugghjul, däremot, är enklare, mer kostnadseffektiva och ger ingen axiell dragkraft, men de är bullrigare och mindre kapabla att hantera höga belastningar vid höga hastigheter. På Raydafon Technology Group Co., Limited, har vår fabrik expertis och tillverkningskapacitet för att producera båda växeltyperna enligt högsta kvalitetsstandard, och vi kan vägleda dig i valet av den optimala växeln för din specifika applikation.

Är du redo att välja rätt precisionsutrustning för ditt projekt?Kontakta Raydafon Technology Group Co., Limited idagför en omfattande konsultation med växelval. Vårt team kommer att analysera ditt vridmoment, hastighet, utrymme och bullerkrav och rekommenderar den perfekta Precision Gear-lösningen. Vi erbjuder kostnadsfria förstudier, konkurrenskraftiga priser och snabba prototyptjänster.Begär din kostnadsfria växelvalskonsultation nu från Raydafon Technology Group Co., Limited och säkerställ optimal prestanda för ditt kraftöverföringssystem.
