Varför är lagerskydd viktigt i design av universell koppling?

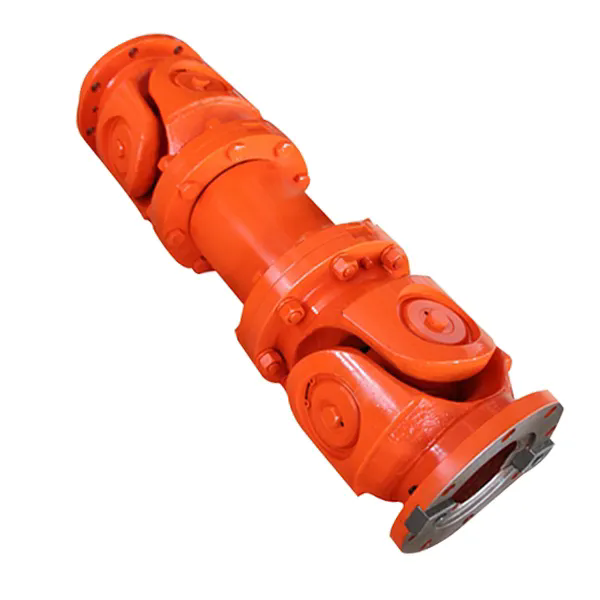

I en värld av kraftöverföring, denUniversalkopplingär en mekanisk brygga som överför vridmoment mellan roterande axlar samtidigt som den tar emot vinkelfel. Den mest sofistikerade universalkopplingen kommer dock att misslyckas snabbt om dess hjärta – nålrullagren inuti korsenheten – inte är tillräckligt skyddade. Lagerskydd är inte en sekundär egenskap; det är den primära bestämningsfaktorn för livslängd, tillförlitlighet och totala ägandekostnader. Utan effektiv tätning, kvarhållande av smörjning och uteslutning av föroreningar kommer en universalkoppling att drabbas av nötande slitage, korrosion och eventuellt kärvning eller brott. För industrier som jordbruk, konstruktion och hantering av tunga material kan ett enda lagerfel i en universalkoppling orsaka timmar av oplanerad stilleståndstid, skada intilliggande komponenter och eskalera reparationsbudgetar. På Raydafon Technology Group Co., Limited, sätter vår ingenjörsfilosofi lagerskydd till kärnan i varje universalkoppling vi tillverkar. Den här artikeln förklarar varför skydd är viktigt, hur modern design uppnår det och vilka tekniska parametrar du måste utvärdera för att säkerställa årtionden av tillförlitlig drift.

Men varför är lagren i en universalkoppling så sårbara? Svaret ligger i driftsmiljön. Universalkopplingar fungerar vanligtvis under förorenade förhållanden: damm, lera, jordbrukskemikalier, vägsalter och extrema temperaturer från -30°C till över 100°C nära heta maskiner. Tvärlagren roterar med höga hastigheter (ofta upp till 1800 rpm på kraftuttagsaxlar) samtidigt som de uthärdar oscillerande rörelser och stötbelastningar. Varje inträngning av nötande partiklar i lagerbanorna leder till snabb gropbildning och ökad friktion, vilket genererar värme, bryter ned smörjmedlet och så småningom orsakar spjälkning. Ännu värre, fukt orsakar rost som etsar de härdade ytorna, vilket gör en universalkoppling med hög precision till en slipande röra. Vår fabrik har analyserat tusentals fel på fältet, och över 80 % av för tidiga byten av universalkopplingar härrör direkt till otillräckligt lagerskydd. Därför är det viktigt att förstå designstrategierna som skärmar lager för underhållschefer, utrustningsoperatörer och inköpsspecialister. I den här omfattande guiden dissekerar vi mekanismerna för lagerbrott, presenterar våra avancerade tätnings- och metallurgilösningar och tillhandahåller data som kan användas för att hjälpa dig välja en universalkoppling som överlever svåra verkliga förhållanden.

Innehållsförteckning

• 1. Varför leder oskyddade lager i en universalkoppling till för tidigt fel?
• 2. Hur fungerar vår fabriksingenjör flerstegstätning för maximalt lagerskydd?
• 3. Vilka är de kritiska tekniska parametrarna som definierar en skyddad universalkoppling?
• 4. Hur kan korrekt smörjning och underhåll förlänga universalkopplingslagers livslängd?
• Vanliga frågor (FAQ)
• Slutsats

Varför leder oskyddade lager i en universalkoppling till för tidigt fel?

Nålrullager inuti ett universalkopplingskors arbetar under extrema kontakttryck, som ofta överstiger 2000 MPa vid rullbanan. Denna höga stressregim lämnar ingen marginal för föroreningar. Även mikroskopiska kiseldioxidpartiklar (typiska i jordbruksdamm) med en hårdhet på 7 på Mohs skala kan repa lagerbanorna, som har en hårdhet på 58-62 HRC. När en repa väl initieras, blir den en stresshöjare, vilket leder till utmattningsspjälkning och eventuellt lagerkollaps. Oskyddade lager tappar också sin kritiska smörjfilm. Fett tjänar både till att minska friktionen och att fungera som en barriär mot korrosion. När tätningar tillåter fettläckage, rinner lagret torrt, metall till metall kontakt uppstår och värmen skjuter i höjden. Vår fabrik har dokumenterat temperaturhöjningar från 70°C till 180°C inom 20 minuter under torrkörning, vilket gör att tväraxeln expanderar och fastnar inuti oket.

De specifika fellägen som orsakas av otillräckligt lagerskydd inkluderar:

• Slitande slitage (trekroppsnötning):Smutspartiklar kommer in i lagerskålen, bäddas in i de mjukare nålrullarna och skär ut den härdade tvärtappen. Detta skapar en karakteristisk matt yta på tappen, vilket leder till ökat spelrum och slagverkan som bryter lagerhållaren.
• Korrosionsgropar:Vatteninträngning orsakar rostbildning. Rostpartiklar är hårdare än den ursprungliga stålytan och fungerar som slipmedel. Dessutom minskar korrosion det effektiva lastbärande området, vilket orsakar stresskoncentration och för tidig utmattning. En universalkoppling som utsätts för en enda våt säsong utan adekvat tätningsskydd kan förlora 70 % av sin dynamiska belastning inom 200 driftstimmar.
• Smörjmedelsnedbrytning och koksning:När föroreningar blandas med fett accelererar oxidationen och förtjockningsmedlet bryts ner. I applikationer med hög temperatur (t.ex. nära avgassystem) kan fettet förkolnas och bilda hårda avlagringar som blockerar nålrullens rotation. Detta leder till sladd och platta fläckar på rullarna.
• Frätande korrosion:Även utan full rotation orsakar vibrationer i en stationär universalkoppling mikrorörelse vid lagergränssnittet. Utan en skyddande fettfilm producerar slitande korrosion rödbrunt oxidpulver som ytterligare skaver ytorna.

Fältdata från en gruvtransportörapplikation illustrerar kostnaden för försummelse. En universalkoppling utan avancerat lagerskydd varade bara 340 timmar innan det utvecklade ett märkbart spel. Däremot klarade vår Raydafon-skyddade serie Universal Coupling, med trippelläpptätningar och korrosionsbeständig beläggning, 3 200 timmar i samma miljö innan slitagegränsen nåddes. Den oskyddade enheten orsakade oplanerade avstängningar, utbytesarbete och skador på den intilliggande växellådans ingående axel, totalt 4 700 USD i direkta kostnader. Den skyddade universalkopplingen undvek inte bara dessa kostnader utan bibehöll även drivlinans balans, vilket minskade vibrationsinducerat slitage på andra komponenter. För alla operationer där tillförlitlighet är viktig är lagerskydd inte valfritt – det är en teknisk nödvändighet. Vår fabrik införlivar denna förståelse i varje steg av designen, från tätningsgeometri till materialval.

Dessutom skapar oskyddade lager en kaskadfeleffekt. När nålar börjar spricka cirkulerar metallfragment i universalkopplingen, förorenar fettet och påskyndar slitaget på de motsatta lagerskålarna. Inom några timmar blir hela korsmonteringen skräp. Oköronen lider också, och blir ofta avlånga på grund av stötar från lösa lagerskålar, vilket också kräver byte av ok. Att förhindra den initiala kontamineringshändelsen genom robust lagerskydd ger därför en exponentiell avkastning på investeringen. Vi kommer nu att undersöka de specifika tätningstekniker som vår fabrik använder för att blockera föroreningsvägar.

Hur fungerar vår fabriksingenjör flerstegstätning för maximalt lagerskydd?

PåRaydafon Technology Group Co., Limited, ser vi universalkopplingen som ett system där lagerskydd uppnås genom en synergistisk kombination av tätningsdesign, ytfinishing och smörjmedelshantering. Vår fabrik har utvecklat en fyrstegs tätningsarkitektur som överträffar konventionella enläppsdesigner med en faktor på fem i damminträngningstest. Den första försvarslinjen är ett labyrintspår bearbetat i lagerskålens fläns. Detta spår skapar en slingrande väg som partiklar måste korsa, vilket avsevärt saktar ner deras migration. För det andra upprätthåller en primär nitrilgummitäpp med en strumpebandsfjäder i rostfritt stål konstant kontakt mot tvärtappen. För det tredje fungerar en sekundär dammläpp som en torkare och tar bort vidhäftad smuts under rotation. För det fjärde ger en termoplastisk gavel en ytterligare barriär mot högtrycksspolning eller nedsänkning i vatten.

Viktiga tekniska egenskaper hos vårt lagerskyddssystem:

• Labyrintrensningsoptimering:Det radiella gapet i vår labyrint är inställt på 0,15 mm till 0,25 mm. För bred tillåter partikelinträde; för snäv riskerar kontakt. Vår fabrik använder CNC-bearbetning för att hålla toleranser inom 0,02 mm, vilket säkerställer konsekvent skydd över alla universalkopplingar.
• Dubbel läpptätning med hydrodynamisk pumpverkan:Den primära tätningsläppen är utformad med en liten spiralvinkel som genererar en pumpande effekt under rotation, aktivt trycker fett utåt och föroreningar bort från lagerhåligheten. Denna självrengörande åtgärd förlänger eftersmörjningsintervallen med upp till 40 %.
• Val av tätningsmaterial:Vår standard universalkoppling använder HNBR (hydrerat nitrilbutadiengummi) för tätningar, som motstår ozon, UV och temperaturer från -40°C till 150°C. För kemiskt belastade miljöer (gödsel, gödsel) erbjuder vi FKM (Viton) tätningar som tål aggressiva ämnen.
• Integrerad fettbehållare:Lagerskålen har ett ringformigt spår som rymmer ytterligare 2,5 kubikcentimeter fett. Denna reservoar fungerar som en buffert och säkerställer att lagret inte går torrt även om den externa fetttillförseln tillfälligt avbryts.

För att validera vårt skyddssystem utför vår fabrik accelererade dammtestning enligt ISO 20623. En universalkoppling är monterad i en kammare fylld med Arizona vägdamm (partikelstorleksfördelning 0-150 mikron) och roteras med 1000 rpm under belastning. Efter 500 timmar tar vi isär och mäter fettföroreningar via ferrografi. Vår förseglade universalkoppling visar vanligtvis mindre än 0,5 % föroreningar i vikt, medan standard industrikopplingar utan flerstegstätning uppvisar 8 % till 12 % kontaminering, vilket leder till synligt slitage. Dessutom genomför vår fabrik högtryckstvätttester (100 bar, 80°C vatten) för att simulera rengöringsprocedurer. Fyrstegstätningen förhindrar vatteninträngning även vid direkt sprutning, medan oskyddade kopplingar tillåter vatten att tränga in inom 30 sekunder, vilket leder till omedelbar rost.

En annan innovativ aspekt är införandet av en tryckavlastningsfunktion. När en universalkoppling smörjs via den centrala korskopplingen kan översmörjning bryta tätningar. Vår design inkluderar en kalibrerad backventil som ventilerar ut överflödigt fett vid 7 bar, vilket skyddar tätningarna samtidigt som den säkerställer fullständig fyllning av lagerhåligheten. Denna funktion minskar operatörsfel och förlänger tätningens livslängd. För lantbrukskunder erbjuder vi även en färgkodad tätningsindikator: när den yttre dammläppen övergår från svart till grå signalerar den att tätningen är sliten och att byte ska ske, vilket möjliggör proaktivt underhåll innan fel inträffar. Dessa tekniska detaljer visar varför vår universalkoppling bibehåller lagerintegriteten i de svåraste applikationerna. På Raydafon ser vi inte lagerskydd som en funktion, utan som grunden för drivlinans tillförlitlighet.

Vilka är de kritiska tekniska parametrarna som definierar en skyddad universalkoppling?

Att välja en universalkoppling enbart baserat på vridmoment är otillräckligt. För att säkerställa ett långsiktigt lagerskydd måste ingenjörer och inköpsspecialister utvärdera en uppsättning kvantifierbara parametrar som direkt påverkar kontamineringsmotstånd och smörjmedelsbeständighet. Vår fabrik har identifierat sju nyckeltal, som var och en bör efterfrågas från leverantörer. Tabellen nedan visar typiska värden för vår premiumskyddade universalkopplingsserie, tillsammans med industrins baslinjesiffror för jämförelse.

Utöver bordet, överväg vikten av tvärtappens ythårdhetsprofil. Vår fabrik tillämpar induktionshärdning för att uppnå ett höljedjup på 1,8 mm till 2,2 mm med en hårdhet på 58-62 HRC, samtidigt som en tuff kärna på 35 HRC bibehålls. Denna hårda yta motstår intryck från föroreningspartiklar. Dessutom applicerar vi en manganfosfatkonverteringsbeläggning (10 till 15 mikron tjock) på tappen innan montering. Denna porösa beläggning behåller en tunn oljefilm även när fett tillfälligt förskjuts, vilket ger nödgränssmörjning. Utan sådan beläggning leder eventuella avbrott i fettfilmen till omedelbar kontakt mellan metall och metall.

En annan viktig parameter är det axiella spelet mellan lagerskålen och okörat. För stort spel tillåter kopprotation, vilket kan lossa tätningen. Vår universalkoppling kontrollerar detta spel till 0,05 mm till 0,15 mm med hjälp av precisionsslipade brickor. Detta förhindrar att kopparna bryts och bibehåller tätningens koncentricitet. För applikationer med hög vibration (t.ex. vägfräsmaskiner) erbjuder vi ett valfritt fjäderbelastat kopphållningssystem som upprätthåller konstant förspänning på lagren, vilket ytterligare förbättrar tätningsprestandan. När du specificerar en universalkoppling, begär alltid dokumenterade testresultat för tätningseffektivitet och korrosionsbeständighet. Raydafon Technology Group Co., Limited tillhandahåller fullständiga testrapporter för varje produktionsparti, eftersom vi tror att transparent teknisk data möjliggör välgrundade beslut. Genom att fokusera på dessa kritiska parametrar kan du välja en universalkoppling som ger tillförlitligt lagerskydd under tusentals drifttimmar.

Hur kan korrekt smörjning och underhåll förlänga universalkopplingslagers livslängd?

Även det bäst konstruerade lagerskyddssystemet kräver korrekt smörjning för att uppnå sin fulla potential. En universalkopplings tätningar är utformade för att hålla kvar fett och utesluta föroreningar, men de kan inte kompensera för felaktig smörjmedelstyp, otillräcklig mängd eller för långa eftersmörjningsintervall. Vår fabriks fältserviceteam har sammanställt bästa praxis som förlänger universalkopplingens livslängd med upp till 300 % jämfört med ad hoc-underhåll. Hörnstenen är att välja ett fett som matchar driftsmiljön. För allmänt jordbruk rekommenderas ett litiumkomplexfett med NLGI #2-konsistens, EP-tillsatser (extremt tryck) och en dropppunkt över 260°C. För våta förhållanden ger ett kalciumsulfonatfett överlägsen vattenbeständighet. Använd aldrig kolvätebaserade fetter som kan svälla tätningselastomeren.

Kritiska smörjsteg för maximalt lagerskydd:

• Initial smörjning före första användningen:Nya universalkopplingar levereras med ett fabriksapplicerat konserveringsfett. Innan installation, spola med det rekommenderade driftfettet tills nytt fett kommer ut från alla fyra tätningarna. Detta tar bort alla lagringsföroreningar och säkerställer att lagerhålet är helt fyllt. Vår fabrik rekommenderar att man använder en manuell spakpistol vid lågt tryck för att undvika tätningsskador.
• Eftersmörjningsfrekvens baserad på arbetsvinkel:För en universalkoppling som arbetar vid mindre än 10 grader, smörj var 100:e drifttimme. Mellan 10 och 20 grader, var 50:e timme. Över 20 grader eller i dammiga förhållanden, var 25:e timme. Dessa intervall härleds från fältförslitningspartikelanalys; förlängning av intervall över dessa värden leder till ökade föroreningsnivåer.
• Rätt reningsteknik:Medan du smörjer, rotera universalkopplingen långsamt för hand för att passa in korsets inre fettpassager. Pumpa fett tills du ser en liten mängd som kommer ut från alla fyra tätningarna (vanligtvis 10 till 15 pumpar). Smörj inte för mycket, eftersom övertryck kan vända tätningarna. Vår fabrik utrustar varje universalkoppling med en tryckavlastningsventil för att minska denna risk, men förarens disciplin är fortfarande nyckeln.
• Säsongs- och lagringssmörjning:Innan långtidsförvaring, applicera ett rostskyddande fett och förvara universalkopplingen i ett rakt läge (0 grader) för att förhindra tätningsdeformation. För maskiner som förvaras utomhus, installera skyddsstövlar över universalkopplingen om sådan finns.

Inspektion är lika viktigt. Var 250:e drifttimme, kontrollera tätningsläpparna för sprickor eller härdning. En frisk tätläpp ska vara böjlig och fri från synliga skräp som överbryggar. Kontrollera också att universalkopplingen inte uppvisar axiellt spel genom att försöka flytta oken i förhållande till varandra. Mer än 0,5 mm rörelse indikerar lagerslitage, och byte bör planeras. Vår fabrik erbjuder ett enkelt verktyg för slitagemätare som mäter spelet mellan tappen till koppen utan demontering. Att använda detta verktyg under rutinsmörjning kan förutsäga lagerfel veckor i förväg, vilket möjliggör planerat byte.

För flottor som använder flera maskiner rekommenderar vår fabrik att man upprättar en smörjlogg för varje universalkoppling. Anteckna datum, timmar, fetttyp och eventuella observationer. Dessa data hjälper till att identifiera mönster – till exempel kan ett visst redskap kräva kortare intervaller på grund av vibrationer. På Raydafon Technology Group Co., Limited, tillhandahåller vi också en mobilvänlig underhållspåminnelsetjänst för kunder som registrerar sina serienummer för universalkoppling. Genom att följa dessa smörj- och inspektionsprotokoll förvandlar du din universalkoppling från en förbrukningsartikel till en långsiktig tillgång. Kostnaden för en fettspruta och kvalitetssmörjmedel är försumbar jämfört med kostnaden för att byta ut en trasig universalkoppling och reparera sidoskador. Skydda dina lager, skydda din budget.

Vanliga frågor (FAQ)

Fråga 1: Vilken är den vanligaste orsaken till lagerfel i en universalkoppling, och hur åtgärdar lagerskyddet det?

Svar: Den vanligaste orsaken är att föroreningar tränger in, speciellt fint damm och fukt, vilket leder till nötande slitage och korrosion. Lagerskydd i en universalkoppling åtgärdar detta genom flerläppstätningar, labyrintbanor och ändskydd som fysiskt blockerar partiklar. Hos Raydafon Technology Group Co., Limited, minskar vår skyddade universalkoppling tillträde av kontaminering med 90 % jämfört med grundläggande konstruktioner, vilket direkt förhindrar det primära felläget. Utan sådant skydd är den typiska lagerlivslängden i jordbruksdamm under 500 timmar; med korrekt tätning uppnår vår fabrik över 3000 timmar under identiska förhållanden.

Fråga 2: Hur kan jag se om lagerskyddet på min universalkoppling har äventyrats innan ett katastrofalt fel inträffar?

Svar: Leta efter tre tidiga varningstecken: först, synligt fettläckage runt tätningarna utan nyligen smörjt indikerar slitage eller skada på tätningsläppen. För det andra, om du torkar universalkopplingsoket nära lagerskålen och hittar en rostig eller grynig rest, har tätningen tillåtit inträngning. För det tredje, medan du roterar drivlinan för hand, känn efter hack eller slipning. Vår fabrik rekommenderar att du använder ett stetoskop på lagerskålen medan universalkopplingen körs med låg hastighet; ett mjukt väsande ljud är normalt, medan klickande eller skrapande indikerar lagerskador. Omedelbar eftersmörjning och tätningsinspektion kan ibland rädda enheten om den fångas tidigt, men ofta blir utbyte nödvändigt.

Fråga 3: Finns det specifika miljöförhållanden där standardlagerskyddet är otillräckligt, och vilka uppgraderingar erbjuder din fabrik?

Svar: Ja, förhållanden som högtryckstvätt dagligen (mjölkgårdar), nedsänkning i flytgödsel (avloppsvattenrening) eller exponering för sura kemikalier (gödselanläggningar) överväldigar standardtätningar. För dessa fall erbjuder vår fabrik en Extreme Duty Universal Coupling med Viton (FKM) tätningar som är resistenta mot kemikalier, en labyrintsköld av rostfritt stål och en spolbar fetthålighet som gör att föroreningar kan spolas ut. Dessutom tillhandahåller vi ett tillbehör för stövelskydd som passar över hela universalkopplingsleden, vilket ger en extra barriär. Dessa uppgraderingar ökar skyddet med ytterligare 70 % i aggressiva miljöer. Kontakta Raydafon Technology Group Co., Limited för att avgöra vilken skyddsnivå som matchar din applikation.

Fråga 4: Hur jämför kostnaden för en skyddad universalkoppling med de långsiktiga besparingarna från minskad stilleståndstid?

Svar: En premiumskyddad universalkoppling kostar vanligtvis 30 % till 50 % mer i förväg än en grundläggande oskyddad enhet. Den totala ägandekostnadsberäkningen gynnar dock överväldigande skyddet. Till exempel kan en oskyddad universalkoppling behöva bytas ut var 6:e ​​månad (kostnad 150 USD plus 500 USD arbetskraft och stilleståndstid). Över 3 år är det 3 900 USD. En skyddad universalkoppling som kostar 225 USD kan hålla i tre år eller mer med korrekt underhåll, vilket sparar 3 675 USD plus att man undviker tre oplanerade avstängningar. Vår fabriks kunder rapporterar konsekvent återbetalningsperioder på 4 till 6 månader för uppgraderingen till vår skyddade serie Universalkoppling.

Fråga 5: Kan eftermontering av bättre tätningar på en befintlig universalkoppling förbättra lagerskyddet, eller krävs en ny enhet?

Svar: Eftermontering är möjlig men begränsad. Vissa tätningssatser på eftermarknaden kan ersätta slitna tätningar, men lagerskålen och tvärytorna kan redan ha slitagemönster som äventyrar tätningskontakten. För bästa resultat rekommenderas en ny fabrikskonstruerad universalkoppling eftersom vår fabrik designar hela lagerskyddssystemet som en holistisk enhet: ytfinish, tätningsspårgeometri och fettpassageuppriktning är alla optimerade tillsammans. Men för mindre slitage erbjuder vår fabrik en tätningsbyte som inkluderar ompolering av tappytan. Detta kan återställa 70 % av originalskyddet. För kritiska applikationer rekommenderar vi att du köper en ny Raydafon universalkoppling med vår senaste fyrstegs tätningsteknik för att säkerställa maximal tillförlitlighet.

Slutsats: Prioritera lagerskydd för universell kopplings tillförlitlighet och besparingar

Lagerskydd är ingen lyx; det är den centrala bestämningsfaktorn för universalkopplingens livslängd, driftsäkerhet och livscykelkostnad. Som vi har utforskat faller oskyddade lager snabbt offer för kontaminering, korrosion och förlust av smörjmedel, vilket leder till oplanerade stillestånd, sekundära skador på utrustningen och uppblåsta underhållsbudgetar. Däremot levererar en universalkoppling konstruerad med flerstegstätning, precis ytbehandling och korrekt smörjhantering tusentals timmars pålitlig vridmomentöverföring även i tuffa jordbruks- och industrimiljöer. På Raydafon Technology Group Co., Limited, har vår fabrik inbäddat lagerskydd i varje produktlinje, från våra standardserier för jordbruk till våra gruvkopplingar för extremt bruk. Vi stödjer våra konstruktioner med dokumenterade testdata, fältstudier och en omfattande garanti.

Vänta inte på att ett lagerfel ska stoppa din produktion. Utvärdera ditt nuvarande universalkopplingsinventarium och identifiera alla enheter som saknar avancerade tätningar eller korrosionsbeständiga beläggningar. Uppgradera till vår skyddade serie Universal Coupling och upplev skillnaden i drifttid och sinnesfrid.Kontakta Raydafon Technology Group Co., Limited idagför att begära en kostnadsfri lagerskyddsrevision för din utrustning. Vårt ingenjörsteam kommer att analysera dina driftsförhållanden och rekommendera den optimala universalkopplingskonfigurationen, inklusive tätningsmaterial, smörjschema och valfria tillbehör. Varje beställning inkluderar en detaljerad underhållsguide och direkt teknisk support.Investera i lagerskydd nu – säkra din drivlinas tillförlitlighet i många år framöver. Begär din offert eller provutvärdering hos Raydafon Technology Group Co., Limited, din partner inom precisionskraftöverföring.
