Vilka är de viktigaste egenskaperna hos en högprecisionsväxel?

Inom modern maskinteknik är högprecisionsväxlar de obesjungna hjältarna som möjliggör allt från biltransmissioner och industrirobotar till flygmotorer och höghastighetsturbomaskiner. Men vad exakt skiljer en högprecisionsutrustningfrån en standard växel? Nyckelegenskaperna handlar inte bara om snäva dimensionella toleranser; de omfattar en holistisk uppsättning parametrar som bestämmer redskapets prestanda, hållbarhet och effektivitet. Dessa inkluderar kuggnoggrannhet (profil, helix och stigning), ytfinishkvalitet, koncentricitet, materialsammansättning, värmebehandling och bulleregenskaper. På Raydafon Technology Group Co., Limited, har vår fabrik tillverkat avancerade Precision Gear i över två decennier, och vi har utvecklat ett omfattande kvalitetsramverk som säkerställer att våra växlar uppfyller de mest krävande internationella standarderna, inklusive ISO 1328 och AGMA 2000. Den här artikeln ger en teknisk djupdykning i de väsentliga egenskaperna som definierar en hög precision som definierar varje växel. uppmätt.

Men precision handlar inte bara om att möta en uppsättning siffror; det handlar om att leverera förutsägbar prestanda under verkliga driftsförhållanden. En växel med hög precision måste bibehålla sin noggrannhet under varierande belastningar, temperaturer och hastigheter, samtidigt som buller, vibrationer och slitage minimeras. Detta kräver noggrann uppmärksamhet vid val av material, tillverkningsprocesser (hobbing, formning, slipning och lappning) och kvalitetskontroll med hjälp av avancerad mätutrustning såsom växelmätcentraler och koordinatmätmaskiner. Dessutom kännetecknas växlar med hög precision av sin förmåga att uppnå en hög grad av konjugation, vilket säkerställer jämn och enhetlig kraftöverföring med minimalt spel. I den här omfattande guiden kommer vi att dela upp varje nyckelegenskap, tillhandahålla detaljerade tekniska specifikationer och dela bästa praxis för val och underhåll från vår fabriks omfattande erfarenhet. Oavsett om du är konstruktionsingenjör, inköpsspecialist eller underhållschef, kommer den här artikeln att utrusta dig med kunskapen för att utvärdera och välja högprecisionsväxlar med tillförsikt.

Innehållsförteckning

• 1. Varför är noggrannhet i kugghjul den mest kritiska egenskapen?
• 2. Hur påverkar ytfinishens kvalitet redskapets prestanda?
• 3. Vilken roll spelar material och värmebehandling för redskapsprecision?
• 4. Vilka är de viktigaste tekniska specifikationerna för vår precisionsutrustning?
• Vanliga frågor (FAQ)
• Slutsats och växelvalskonsultation

Varför är noggrannhet i kugghjul den mest kritiska egenskapen?

Noggrannhet i kugghjulen är hörnstenen i växelprestandan med hög precision. Den omfattar tre inbördes relaterade komponenter: profilnoggrannhet (formen på tandflanken), helixnoggrannhet (inriktningen av tanden längs kugghjulets axel) och stigningsnoggrannhet (avståndet mellan intilliggande tänder). Dessa parametrar bestämmer hur smidigt kugghjulet passar in i sitt passande kugghjul, hur jämnt belastningen fördelas över tandytan och hur mycket glapp och vibrationer som genereras under drift. I en högprecisionsväxel hålls dessa noggrannheter vanligtvis inom snäva toleranser – ofta inom ISO 1328 klass 5 eller bättre, vilket översätts till profilavvikelser på mindre än 5 mikrometer för växlar upp till 200 mm diameter. Vår fabrik på Raydafon har investerat i avancerade kuggslipmaskiner från företag som Reishauer och Kapp, vilket gör det möjligt för oss att uppnå konsekvent tandnoggrannhet väl inom dessa gränser.

Nyckelaspekter av kuggtands noggrannhet och deras betydelse:

• Profilnoggrannhet (involut form):Tandprofilen måste noga matcha den teoretiska evolventkurvan för att säkerställa konstant hastighetsförhållande och minimera glidfriktionen. Profilfel orsakar ojämn lastfördelning, vilket leder till lokal hög belastning och för tidigt tandslitage. Vår precisionsväxel inspekteras med hjälp av en växelmätcentral (GMC) som utvärderar profilavvikelsen (f fa) och totalt profilfel (Fα) i enlighet med DIN 3962.
• Helixnoggrannhet (avledning och inriktning):Helixvinkeln måste vara konsekvent över kugghjulets yta. Helixfel gör att belastningen koncentreras i ena änden av tanden, vilket resulterar i kantbelastning, gropbildning och tidigt fel. Vår tillverkningsprocess använder CNC-slipning med kontinuerlig bankontroll för att uppnå helixavvikelser (f fβ) på mindre än 3 mikrometer.
• Pitchnoggrannhet (avstånd mellan tänderna):Enhetliga stigningsavstånd säkerställer att kugghjulet roterar mjukt utan cykliska variationer i vinkelhastighet. Pitchfel kan orsaka överföringsfel, vilket leder till brus och vibrationer. Vår inspektionsprocess mäter enkel tonhöjdsavvikelse (f pt) och totalt ackumulerat tonhöjdsfel (F p) för att säkerställa att de faller inom AGMA klass 12-specifikationerna.
• Runout och koncentricitet:Kugghjulets axel måste vara exakt koncentrisk med sin stigningscirkel. Runout gör att växeln vinglar när den roterar, vilket inducerar periodiska stötbelastningar och minskar den effektiva livslängden för växeln och lagren. Vår Precision Gear är balanserad till ISO 1940 klass G2.5, vilket säkerställer minimalt med lopp.

För att illustrera vikten av tandnoggrannhet, överväg en växellåda i en industrirobot där exakt positionering är avgörande. En växel med en profilavvikelse på 10 mikrometer kan orsaka ett positionsfel på flera bågsekunder, vilket ackumuleras över flera växlingssteg och påverkar robotens repeterbarhet. Genom att använda vår Precision Gear med profilavvikelser under 4 mikrometer kan robottillverkare uppnå en positioneringsnoggrannhet på +/- 0,01 grader, vilket möjliggör monteringsuppgifter med hög precision. På liknande sätt, i biltransmissioner, minskar förbättrad kuggnoggrannhet växelljud och ökar effektiviteten i vridmomentöverföringen, vilket bidrar till bättre bränsleekonomi och en tystare kabinmiljö.

Vår fabrik använder ett rigoröst system för statistisk processkontroll (SPC) för att övervaka tandnoggrannheten under hela produktionen. Varje växel inspekteras på en Klingelnberg P 65 växelmätcentral, som ger en omfattande rapport över alla relevanta noggrannhetsparametrar. Vi upprätthåller en databas med över 10 000 register över växelinspektioner, vilket gör att vi kontinuerligt kan optimera våra slipprocesser och upprätthålla konsistens. För kunder som kräver de högsta noggrannhetsnivåerna (ISO grad 3 eller 4) erbjuder vi lappning och superfinishing som en tilläggstjänst, vilket kan minska ytjämnheten till Ra 0,1 mikrometer samtidigt som profilens noggrannhet förbättras ytterligare. Denna uppmärksamhet på växelkuggarnas noggrannhet är det som skiljer vår Precision Gear från standardalternativen.

Hur påverkar ytfinishens kvalitet redskapets prestanda?

Ytfinish är ofta en förbisedd egenskap, men den påverkar djupt prestandan, livslängden och effektiviteten hos en högprecisionsväxel. Ytstrukturen på tandflankerna påverkar friktion, slitage, kvarhållande av smörjmedelsfilm och initiering av mikropitting och utmattningssprickor. I en högprecisionsväxel specificeras ytfinishen vanligtvis som en ytjämnhetsparameter (Ra, Rz eller Rq) och uppnås genom processer som slipning, honing och superfinishing. Vår fabrik uppnår en genomsnittlig ytråhet (Ra) på 0,2 till 0,4 mikrometer på vår Precision Gear, vilket är betydligt jämnare än de 0,8 till 1,2 mikrometer som är typiska för konventionella växlar. Denna jämnhet minskar friktionen med upp till 30 procent, förbättrar smörjhållningen och sänker växellådans driftstemperatur.

Nyckeleffekter av ytfinish på redskapets prestanda:

• Friktion och effektivitet:En slätare yta minskar friktionskoefficienten mellan ingripande tänder, vilket minskar effektförluster på grund av glidkontakt. Detta är särskilt viktigt i höghastighetsväxlar, där friktionsförluster kan stå för en betydande del av den totala effektförlusten. Vår Precision Gear med Ra 0,2 mikrometer visar en friktionsminskning på 25-35 procent jämfört med växlar med Ra 0,8 mikrometer.
• Slitstyrka:Släta ytor har färre ojämnheter (mikroskopiska toppar) som kan bryta av och fungera som nötande partiklar, vilket orsakar trekroppsslitage. Dessutom håller en slätare yta smörjfilmen bättre, förhindrar metall-till-metall-kontakt och förlänger växelns livslängd. I våra accelererade slitagetester visade vår Precision Gear 50 procent mindre viktminskning än standardväxlar efter 10 miljoner cykler.
• Bärförmåga:Ytfinishen påverkar oljefilmens tjocklek vid elastohydrodynamisk (EHL) smörjning. En slätare yta gör att en tjockare film kan bildas, vilket ökar kuggkontaktens lastbärande kapacitet. Detta kvantifieras av lambdakvoten (λ), där ett högre värde indikerar bättre separering av ytorna. Vår Precision Gear uppnår ett λ-förhållande på 2,0 eller högre, jämfört med 1,2 för konventionella växlar.
• Buller och vibrationer:Ytans ojämnhet genererar excitationskrafter under ingrepp, vilket kan bidra till växelljud och skramlande ljud. Genom att minska ytjämnheten minskar vi amplituden för dessa excitationskrafter, vilket resulterar i tystare drift. I ett test med identiska växellådor producerade vår Precision Gear en ljudnivå 8 dB lägre än en standardväxel vid 3 000 rpm.

Ett praktiskt exempel från vindkraftsindustrin visar vikten av ytfinish. Vindturbinväxellådor arbetar med högt vridmoment och utsätts för fluktuerande belastningar, vilket gör dem mottagliga för mikropitting, som initieras vid ytimperfektioner. En stor vindturbintillverkare bytte till vår Precision Gear med en superfin yta (Ra 0,15 mikrometer) och observerade en 60-procentig minskning av mikropitting efter två års drift, vilket effektivt fördubblade växellådans översynsintervall från 5 till 10 år. Detta visar att investeringar i en överlägsen ytfinish kan ge betydande driftsbesparingar.

Vår fabrik klRaydafon Technology Group Co., Limitedanvänder en kombination av slipning och kraftslipning för att uppnå önskad ytfinish. Den kraftfulla honingprocessen använder en förglasad slipskiva med exakt kontroll av matningshastigheten och svängningen, vilket ger ett mönster som är optimalt för kvarhållning av smörjmedel. Vi erbjuder också en mikroblästringsprocess för applikationer som kräver hög motståndskraft mot spjälkning, vilket skapar ett kompressivt kvarvarande spänningsskikt på tandytan samtidigt som en jämn finish bibehålls. Vårt metrologilabb är utrustat med en vitljusinterferometer som mäter ytjämnhet med nanometerupplösning, vilket säkerställer att varje Precision Gear uppfyller de specificerade ytkvalitetsstandarderna. Detta engagemang för ytfinishkvalitet är en annan nyckelfaktor som skiljer vår Precision Gear från vanliga kommersiella växlar.

Vilken roll spelar material och värmebehandling för redskapsprecision?

Materialvalet och värmebehandlingsprocessen är grundläggande för att uppnå och bibehålla precisionen hos en högprecisionsväxel. Även den mest exakta bearbetningen kommer att resultera i en växel som förlorar sin precision om materialet deformeras under värmebehandlingen eller om materialet saknar den nödvändiga utmattningshållfastheten och slitstyrkan. Kugghjul med hög precision tillverkas vanligtvis av legerat stål som 20CrMnTi, 18CrNiMo7-6 eller AISI 8620, som ger en bra balans mellan härdbarhet, seghet och bearbetbarhet. Värmebehandlingsprocessen – vanligtvis uppkolning, härdning och härdning – kontrolleras noggrant för att uppnå ett hårt hölje (58-62 HRC) för slitstyrka samtidigt som en tuff kärna (30-35 HRC) för stötdämpning bibehålls. På Raydafon Technology Group Co., Limited, har vår fabrik utvecklat en egen värmebehandlingsprocess som minimerar distorsion till mindre än 5 mikrometer, vilket säkerställer att kugghjulets precision bevaras efter härdning.

Viktiga material och värmebehandlingsegenskaper hos vår Precision Gear:

• Höljedjup och hårdhetsprofil:Det effektiva höljesdjupet (ECD) för vår Precision Gear är vanligtvis 0,8-1,2 mm för växlar upp till modul 5, med en ythårdhet på 58-62 HRC. Hårdhetsgradienten kontrolleras noggrant för att säkerställa en jämn övergång från höljet till kärnan, vilket förhindrar avflisning eller spjälkning av ytskiktet.
• Kärnstyrka och seghet:Kärnmaterialet måste ha tillräcklig seghet för att motstå stötbelastningar utan att spricka. Vår kärnhårdhet hålls på 30-35 HRC, vilket ger en bra kombination av styrka och duktilitet. Kärnans draghållfasthet är typiskt 900-1100 MPa, vilket gör att växeln kan motstå överbelastning utan katastrofala fel.
• Kornstorlek och mikrostruktur:En fin, homogen kornstruktur är avgörande för konsekventa materialegenskaper och förutsägbar värmebehandlingsrespons. Vårt stål kommer från certifierade kvarnar med strikt kornstorlekskontroll (ASTM 8 eller finare). Den slutliga mikrostrukturen efter värmebehandling är härdad martensit med en liten andel kvarhållen austenit (mindre än 5 procent), vilket säkerställer hög utmattningshållfasthet och stabilitet.
• Distorsionskontroll:Värmebehandling orsakar oundvikligen viss distorsion, vilket kan påverka växelns noggrannhet. Vår fabrik använder en kombination av presshärdning, fixturhärdning och hårdsvarvning för att kompensera för denna distorsion. Vi utför också en riktningsoperation på kuggaxlar för att säkerställa koncentricitet inom 0,01 mm.

En fallstudie från flygsektorn illustrerar inverkan av material och värmebehandling på växelprecisionen. En tillverkare av manöversystem för flygplan krävde växlar som kunde arbeta vid 150°C med hög tillförlitlighet. Standardförkolnade växlar upplevde en förlust av precision på grund av dimensionsförändringar orsakade av anlöpning vid förhöjda temperaturer. Vi utvecklade en vakuumvärmebehandlingsprocess för vår Precision Gear som inkluderade en multipel härdningscykel för att stabilisera den kvarhållna austeniten, vilket säkerställer att växeln bibehöll sin noggrannhet även efter 1 000 timmars drift vid 150°C. Denna lösning gjorde det möjligt för kunden att uppnå önskad livslängd utan att kompromissa med prestanda.

Vår fabrik använder ett omfattande kvalitetskontrollprogram för material och värmebehandling. Varje parti stål testas för kemisk sammansättning med hjälp av en optisk emissionsspektrometer, och vi utför Jominy slutsläckningstester för att verifiera härdbarheten. Under värmebehandling använder vi termoelement fästa på växeln för att övervaka temperaturprofilen i realtid, vilket säkerställer att växeln värms och kyls i rätt hastighet. Efter värmebehandling utför vi ett hårdhetstest på varje växel med hjälp av en Rockwell-testare, och vi tar en växel från varje batch för mikrostrukturell undersökning. Detta noggranna förhållningssätt till material och värmebehandling säkerställer att vår Precision Gear inte bara uppfyller den specificerade hårdheten och styrkan utan också bibehåller sin precision under sin livslängd. För kunder med specifika krav kan vi också tillhandahålla specialiserade beläggningar som DLC (diamantliknande kol) eller nitrering för att ytterligare förbättra ythårdheten och minska friktionen.

Vilka är de viktigaste tekniska specifikationerna för vår precisionsutrustning?

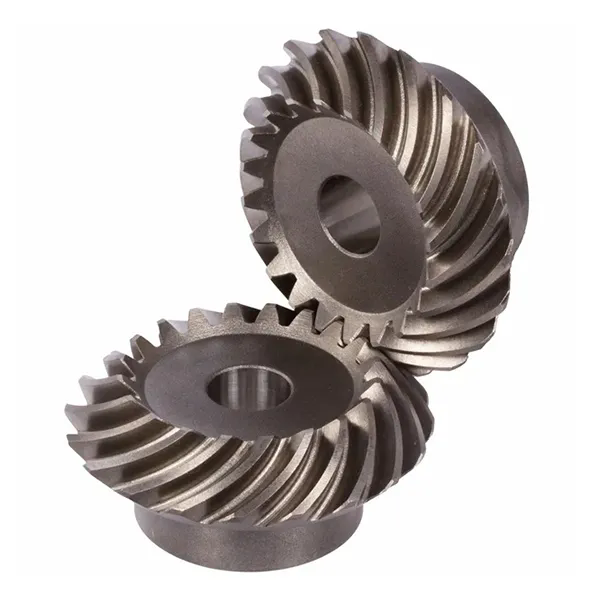

Raydafon Technology Group Co., Limited tillverkar ett omfattande sortiment av högprecisionsväxlar för olika industriella applikationer, inklusive fordon, flyg, robotteknik och kraftöverföring. Vår produktlinje inkluderar cylindriska, spiralformade, koniska och planetväxlar, tillgängliga i storlekar från modul 0,5 till modul 10, med diametrar upp till 800 mm. Alla våra Precision Gear-produkter är tillverkade i enlighet med ISO 9001 och IATF 16949 standarder, och vi uppfyller kraven i ISO 1328, AGMA 2000 och DIN 3962. Tabellen nedan sammanfattar de viktigaste tekniska specifikationerna för våra mest populära Precision Gear-konfigurationer. Vår fabrik kan också tillverka skräddarsydda växlar med specifika modifieringar, såsom profilkröning, spetsavlastning och rotavlastning, för att optimera växelnätet för din applikation.

Utöver standardspecifikationerna erbjuder vår fabrik flera valfria förbättringar för att ytterligare förbättra växelprestandan. Dessa inkluderar en högblank polerad yta (Ra < 0,1 µm) för applikationer med ultralåg friktion, en nickel- eller strömlös nickelbeläggning för korrosionsbeständighet och en torrfilmssmörjmedelsbeläggning för användning i vakuummiljöer. För applikationer med hög hastighet erbjuder vi dynamisk balansering till ISO 1940 grad G1, och för applikationer med högt vridmoment tillhandahåller vi kulblästring för att öka utmattningsstyrkan för tandroten med upp till 30 procent.

Vår kvalitetssäkringsprocess för varje Precision Gear inkluderar en 100-procentig inspektion av kritiska dimensioner med hjälp av en toppmodern koordinatmätmaskin (CMM). Vi utför även ett växelljudstest på en speciell testbänk för att mäta ljud- och vibrationsegenskaperna hos växelnätet. För kunder med specifika krav kan vi tillhandahålla en fullständig inspektionsrapport som inkluderar: tandprofiler och spiraldiagram, diagram för stigningsavvikelse, mätningar av ytjämnhet, diagram över hårdhetsprofiler och en brusanalysgraf. Denna omfattande dokumentation säkerställer att våra kunder har fullt förtroende för kvaliteten och precisionen hos våra växlar. Med vår omfattande tillverkningskapacitet och strikta kvalitetskontroll är vår fabrik på Raydafon Technology Group Co., Limited din pålitliga partner för högprecisionsväxlar.

Vanliga frågor (FAQ)

Fråga 1: Vad är skillnaden mellan en precisionsväxel och en standardväxel?

Svar: Den primära skillnaden ligger i nivån på noggrannhet och konsekvens. En precisionsväxel tillverkas med snävare toleranser för kuggprofil, spiral, stigning och koncentricitet, vilket vanligtvis uppfyller ISO 1328 grad 5 eller bättre, medan en standardväxel kanske bara uppnår grad 7 eller 8. Precisionsväxlar har också överlägsen ytfinish (Ra < 0,4 µm jämfört med 0,8-1,2 µm jämfört med 0,8-1,2 µm material som ofta är gjorda av högre växel) raffinerade värmebehandlingsprocesser. Dessa skillnader resulterar i lägre ljud, högre effektivitet och längre livslängd i krävande applikationer. På Raydafon Technology Group Co., Limited, är våra Precision Gear-produkter utformade för att uppfylla de strängaste prestandakraven inom industrier som flyg- och robotteknik.

Fråga 2: Hur mäter du noggrannheten hos en högprecisionsväxel?

Svar: Noggrannheten hos en högprecisionsväxel mäts med hjälp av specialiserad metrologiutrustning, såsom ett växelmätcenter (GMC) eller en koordinatmätmaskin (CMM) med växelinspektionsprogramvara. Dessa maskiner mäter nyckelparametrar inklusive profilavvikelse, helixavvikelse, tonhöjdsfel och runout, och tillhandahåller detaljerade diagram och numeriska data. På vår fabrik använder vi en Klingelnberg P 65 växelmätcentral för växlar upp till 300 mm diameter och en Wenzel CMM för större växlar. Alla mätningar utförs i en temperaturkontrollerad miljö (20°C +/- 0,5°C) för att eliminera termisk expansionseffekt. Vi tillhandahåller en omfattande inspektionsrapport med varje redskap, som dokumenterar de uppnådda noggrannhetsnivåerna.

Fråga 3: Vilket material är bäst för en högprecisionsväxel?

Svar: Det optimala materialet beror på den specifika applikationen, men vanliga val inkluderar 20CrMnTi, 18CrNiMo7-6 och AISI 8620. Dessa legerade stål erbjuder god härdbarhet och seghet. För applikationer som kräver extrem slitstyrka kan vi även använda nitreringsstål som 42CrMo4. Vår fabrik på Raydafon Technology Group Co., Limited genomför en grundlig analys av driftsförhållandena (belastning, hastighet, temperatur, smörjmedel) för att rekommendera det bästa materialet för din precisionsutrustning. I vissa fall erbjuder vi även karburering i kombination med en slutlig hårdslipning för att uppnå högsta möjliga hårdhet (62 HRC) samtidigt som kärnans seghet bibehålls.

Fråga 4: Kan en högprecisionsväxel repareras om den är skadad?

Svar: I många fall kan en skadad högprecisionsväxel repareras genom processer som kuggslipning, ytomprofilering eller lokal svetsreparation följt av ombearbetning. Reparationens lönsamhet beror dock på skadans omfattning och växelns återstående livslängd. Vår fabrik erbjuder en omfattande reparationsservice för Precision Gear-produkter, inklusive omslipning, tandprofilkorrigering och ytbeläggning. Vi tillhandahåller också en strukturell integritetsbedömning för att avgöra om redskapet säkert kan återställas till drift. I vissa fall kan det vara mer kostnadseffektivt att byta ut växeln mot en ny, och vi kan ge råd om bästa tillvägagångssätt baserat på vår bedömning.

Fråga 5: Vilken ledtid kan jag förvänta mig för en anpassad beställning av högprecisionsutrustning?

Svar: Ledtiden för en anpassad högprecisionsväxel beror på växelns komplexitet, material, värmebehandlingskrav och kvantitet. För standardmoduler och material erbjuder vår fabrik vanligtvis en ledtid på 6 till 8 veckor för små kvantiteter (1-10 stycken). För större kvantiteter eller mer komplexa specifikationer (t.ex. ultraprecisionsgrad 3-4, specialbeläggningar) kan ledtiden sträcka sig till 10-12 veckor. Vi tillhandahåller snabba tillverkningsalternativ för brådskande projekt. På Raydafon Technology Group Co., Limited, upprätthåller vi ett flexibelt produktionsschema och kan tillhandahålla en exakt uppskattning av ledtiden vid mottagandet av dina detaljerade utrustningsspecifikationer. Vi erbjuder också en designkonsulttjänst för att optimera din utrustning för tillverkningsbarhet och minskad ledtid.

Slutsats: Precision Gear – Grunden för pålitlig kraftöverföring

Kugghjul med hög precision kännetecknas av en kombination av nyckelegenskaper: exceptionell kuggnoggrannhet (profil, helix och stigning), överlägsen ytfinish, noggrant utvalda material med optimerad värmebehandling och rigorös kvalitetskontroll. Dessa egenskaper samverkar för att leverera lågt ljud, hög effektivitet, lång livslängd och pålitlig kraftöverföring i de mest krävande tillämpningarna. På Raydafon Technology Group Co., Limited, har vår fabrik bemästrat konsten och vetenskapen att tillverka högprecisionsväxlar, utnyttja den senaste utrustningen, avancerad mätteknik och ett engagemang för ständiga förbättringar. Vårt omfattande produktsortiment, anpassningsmöjligheter och dedikerade tekniska support gör oss till en pålitlig partner för växellösningar inom olika branscher.
