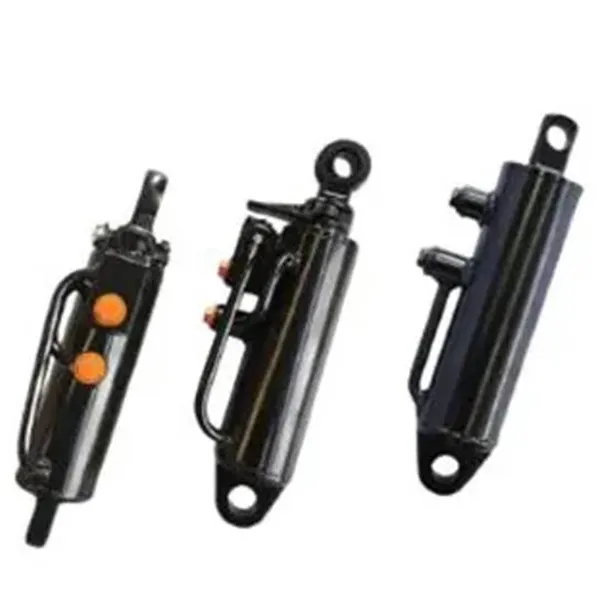

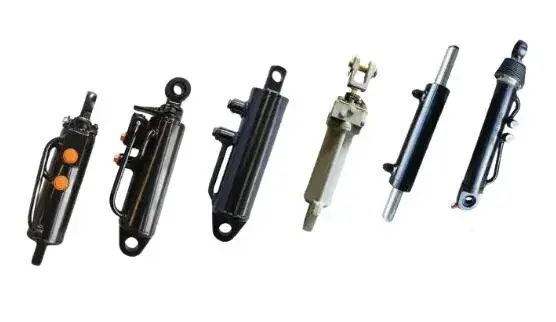

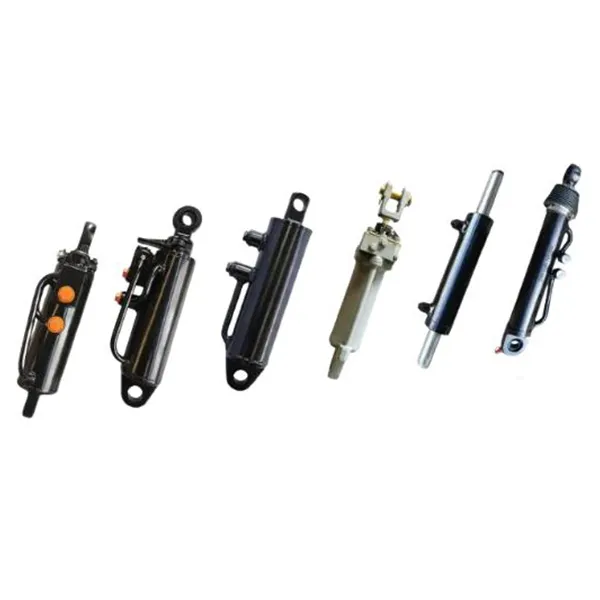

Traktorstyrning och bakre lyftande hydraulcylindrar

Traktorstyrning och bakre lyfthydraulikcylindrar — 7 standardmodeller som täcker hål 40–80 mm, stång 20–35 mm, slaglängd 120–200 mm och monteringsavstånd 301–532 mm. Bakre lyftmodeller inkluderar 800.55A.01 ersättnings- och vänster/höger-par för tvåcylindriga länkar; Framaxelstyrningsmodeller använder kortare slaglängd för snabbare hjulrespons. Cylinderkroppar är av förtjockat legerat stål med en härdad, slipad stav och en dammtorkare framför huvudtätningen. Skicka din gamla cylindermodell eller dess hål, slaglängd och monteringsavstånd — vi bekräftar matchande modell och returnerar en fabriksoffert inom 24 timmar.

OEM-ersättning · Lantbrukshydraulik

Traktorstyrning och bakre lyfthydraulikcylindrar — 7 modeller, 40–80 mm hål, 301–532 mm montering

En traktors hydraulcylinder går sönder på fältet av en av tre anledningar: hålet är för litet för lyftet belastning, stångtätningen kan inte hålla mot damm och slam, eller så stämmer inte monteringsavståndet med kopplingen du redan har. Den här sidan listar sju standardmodeller som täcker framaxelstyrning och bakre trepunktslyft på vanliga traktorplattformar, med hål, stång, slaglängd och monteringsavstånd angivna för varje så att du kan matcha en byte innan beställning.

7Standardmodeller
40–80 mmHåldiameter
20–35 mmStångens diameter
120–200 mmStroke
301–532 mmMonteringsavstånd
2Funktionstyper
BeställningsBorrning, slag, portar

Modellbord — hål, stång, slaglängd och monteringsavstånd

Sju standardmodeller för traktorlyft bak och framaxelstyrning
Modell Borrning (mm) Stång (mm) Slag (mm) Monteringsavstånd (mm) Fungera
HSG55/32×125-324 55 32 125 324 Traktor bakre lyftcylinder (vänster / höger par)
HSG63/32×125-324 63 32 125 324 Traktor bakre lyftcylinder (vänster / höger par)
HSG63/35×120-301 63 35 120 301 Traktor bakre lyftcylinder (vänster / höger par)
HSG80/32×200-532 80 32 200 532 800.55A.01 bakre lyftcylinder
HSG40/20×175-323 40 20 175 323 Traktor framaxel styrcylinder
HSG40/25×176-520 40 25 176 520 Traktor framaxel styrcylinder
HSG50/30×175-465 50 30 175 465 Traktor framaxel styrcylinder

Andra kombinationer av borrhål, stång, slaglängd och monteringsavstånd kan ritas fram. Om din länkning använder en annan stiftdiameter eller portvinkel, skicka måtten så bekräftar vi matchande cylinder innan produktion.

Specifikationssammanfattning per funktion

Vad som förändras mellan baklyft och styrgrupper
Funktionsgrupp Bore Range Rod Range Slagområde Typisk användning
Bakre lyftcylindrar 55 – 80 mm 32 – 35 mm 120 – 200 mm Trepunktslänkage, tung redskapslyft, 800.55A.01 utbyte
Framaxels styrcylindrar 40 – 50 mm 20 – 30 mm 175 – 176 mm Hydrostatisk styrning på framaxeln, snäva vändtegsvängar

Modeller med baklyft använder ett större hål eftersom lyftlasten bärs på cylinderstången under transport. Styrmodeller använder ett mindre hål och längre slag för att ge snabbare hjulvinkeländring vid lägre flöde.

Vad spelar roll när du byter ut en traktorcylinder

01

Hålstorleken bestämmer lyftkraften

Lyftkraften är hålarean multiplicerad med hydraultrycket. En bakre lyftcylinder med 55 mm hål och en 80 mm hålcylinder som körs på samma traktorhydraulik ger inte samma lyftkapacitet. Om du är det byte av en sliten cylinder och redskapet har blivit långsamt att höja, kontrollera hål och stångdimensioner mot bordet innan man antar att det är fel på pumpen. Detraktor hydraulcylindrarkategorisidan listar det bredare utbudet om ingen av de sju modellerna matchar din koppling.

02

Stångens yta och tätningskvalitet avgör livslängden

En traktorcylinder arbetar i damm, flytgödsel och gödselspray. Spön är den första ytan som drabbas: när gropbildningen väl börjar kan läpptätningen inte hålla och oljan rinner förbi torkaren. Denna cylinder använder en härdad, jordstång med en anti-korrosionsbeläggning i flera lager, parad med en dammtorkare framför huvudtätningen så att slipande partiklar stoppas innan de når tätningsläppen. För styrsidan specifikt, se denhydraulisk styrcylindersida.

03

Monteringsavståndet måste matcha kopplingen, inte modellnamnet

Två cylindrar kan dela samma hål och slag men använder olika slutna centra. Om monteringsavståndet är fel, kommer länkaget inte att nå fullt lyft eller bottna innan redskapet lyfts. Bordet ovan anger monteringsavstånd för varje modell eftersom det är dimensionen som avgör om cylinder bultar på. För lyftarbeten bortom trepunktslänken,hydraulisk lyftcylinderräckvidd täcker längre slag och högre tonnage.

04

Portposition och stiftstorlek är anpassningspunkterna

När en traktor är äldre eller importerad kanske originalcylindern inte längre är tillgänglig. Babord vinkel, port gänga, stiftdiameter och ögonbredd kan justeras för att matcha det befintliga länkaget, så att cylindern passar utan att modifiera traktorn. Skicka ett foto eller skiss på den gamla cylindern med mått markerade och vi kommer att bekräfta om en standardmodell fungerar eller en modifierad modell behövs. Bläddra igenom helahydraulisk cylinderkatalog för andra mobila och jordbruksapplikationer.

Där dessa cylindrar används

Trepunktslyft bak

Plogar, harvar, såmaskiner och balpressar bärs på det bakre länkaget. Vänster och höger cylindrar levereras som ett par där traktorn använder dubbla lyftcylindrar.

Framaxelstyrning

Hydrostatisk styrning på traktorer som använder en dubbelverkande cylinder över framaxeln. Kortare slaglängd, snabbare svar, snävare svängradie på vändtegen.

OEM ersättning

Direkt ersättning för 800.55A.01 och vanliga artikelnummer i HSG-serien. Monteringsavstånd och portposition kontrolleras mot originalet före avsändning.

Anpassade jordbruksbyggen

Specialskördare, sprutor och lastare som behöver ett icke-standardiserat hål, slag eller stångände. Tillverkad till ritning med samma tätning och stavbehandling.

Matcha en cylinder till din traktorlänkage

Skicka modellnumret, eller hålet, staven, slaglängden och monteringsavståndet från din gamla cylinder. Vi kommer att göra det bekräfta den matchande modellen, kontrollera port- och stiftdimensioner och returnera en offert direkt från fabriken - vanligtvis inom 24 timmar. Anpassad borrning och slaglängd finns på begäran.
