Hur minskar spiralformade precisionsväxlar buller och vibrationer?

Föreställ dig att stå bredvid en höghastighets industriell växellåda som arbetar med 3 000 rpm. Om den innehåller raka kugghjul är ljudet ett distinkt, högt gnäll – nästan ett tjut – som kan vara fysiskt obehagligt. Detta ljud är inte bara ett irritationsmoment; det är den hörbara signaturen för stötar, friktion och vibrationer som signalerar energiförlust och potentiellt slitage. Föreställ dig nu samma växellåda utrustad med spiralformade precisionsväxlar. Ljudet blir ett mjukt, dämpat brum - nästan en viskning. Denna dramatiska skillnad är resultatet av en grundläggande geometrisk skillnad mellan hur spiralformade kugghjul och cylindriska kugghjul överför kraft. PåRaydafon Technology Group Co., Limited, vår fabrik har tillverkatPrecisionsutrustningprodukter i över två decennier, och vi har sett hur övergången från sporre till spiralgeometri har förvandlat industrier från bilindustri till flyg. Den här artikeln kommer att dissekera de tekniska principerna som gör det möjligt för spiralformade precisionsväxlar att reducera buller och vibrationer, gå bortom enkla beskrivningar för att utforska fysiken kring tandkontakt, matematiken för överlappningsförhållanden och tillverkningsprecisionen som krävs för att realisera dessa fördelar.

Ljudet och vibrationerna som genereras av kugghjulspar är resultatet av två primära mekaniska fenomen: stötexcitation i ögonblicket för tandingrepp och den periodiska variationen i maskstyvhet när tänderna kommer in i och ut ur kontakt. Kugghjul, med tänder som griper in samtidigt över hela ansiktsbredden, skapar en plötslig, impulsiv belastning som genererar högfrekventa vibrationer och buller. Spiralformade precisionsväxlar har däremot tänder som skärs i vinkel mot kugghjulsaxeln. Denna vinkel gör att tandingreppet blir progressivt – en rullande, glidande kontakt som börjar i ena änden av tanden och rör sig över ansiktets bredd. Detta progressiva ingrepp eliminerar den "hamrande" effekten av samtidig kontakt, vilket dramatiskt minskar stötkrafterna som genererar buller. I de följande avsnitten kommer vi att undersöka detta fenomen i detalj, kvantifiera fördelarna genom nyckelparametrar som kontaktförhållande och tvärgående överlappning, och utforska de avancerade tillverkningsteknikerna som säkerställer att dessa teoretiska fördelar realiseras i praktiken.

Innehållsförteckning

• 1. Vad är spiralformade precisionsväxlar?
• 2. Varför minskar progressiv tandingrepp stötljud?
• 3. Hur gör högre överlappningsförhållande jämn vridmomentöverföring?
• 4. Hur minimerar tillverkningsprecision vibrationsexcitation?
• 5. Hur förbättrar materialval och ytbehandlingar dämpningen?
• Vanliga frågor (FAQ)
• Slutsats

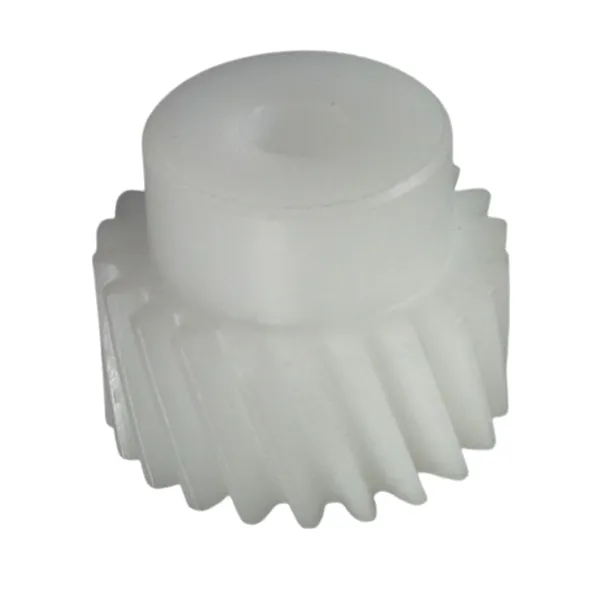

Vad är spiralformade precisionsväxlar?

För att förstå hur spiralformade precisionsväxlar uppnår sina överlägsna ljud- och vibrationsegenskaper måste vi först skapa en tydlig bild av vad de är och hur de skiljer sig från andra växeltyper. Föreställ dig en vanlig cylindrisk växel – tänderna är raka och parallella med kugghjulets rotationsaxel. När två cylindriska kugghjul griper in i varandra, griper tänderna in längs en linje som sträcker sig över hela frontbredden på båda kugghjulen samtidigt. Detta är en "linjekontakt" som uppstår abrupt, med full belastning på ett ögonblick när tandparet går in i nätet. Föreställ dig nu att du tar det cylindriska kugghjulet och skär dess tänder i en vinkel mot axeln, som gängorna på en skruv. Detta är en spiralformad växel. De vinklade tänderna skapar en helt annan ingreppsdynamik: istället för att en hel kontaktlinje plötsligt dyker upp, börjar kontaktpunkten i ena änden av tanden och rör sig progressivt över ansiktsbredden när kugghjulet roterar.

Helixvinkeln - vanligtvis från 8° till 30° för de flesta industriella applikationer - är den definierande geometriska parametern för en spiralformad växel. Denna vinkel introducerar en betydande teknisk fördel: det progressiva tandingreppet minskar belastningshastigheten, vilket minimerar stötkrafterna som genererar buller och vibrationer. Dessutom har det spiralformade kugghjulet alltid mer än ett kuggpar i kontakt vid varje givet ögonblick, vilket fördelar belastningen över en större yta och jämnar ut den totala vridmomentöverföringen. Dessa fördelar är så betydande att spiralformade precisionsväxlar har blivit standardvalet för applikationer där jämnhet och tyst drift är av största vikt – från biltransmissioner och vindturbiner till robotik och precisionsmaskineri. Hos Raydafon domineras vår Precision Gear-portfölj av spiralformade konstruktioner, med spiralvinklar optimerade genom omfattande tester för varje specifik applikation.

Den spiralformade geometrin introducerar dock en komplikation: de vinklade tänderna genererar en axiell tryckkraft som måste hanteras, vanligtvis genom användning av axiallager eller genom att använda dubbelspiralformade (fiskbens) kugghjul. Denna extra komplexitet är ett litet pris att betala för de dramatiska förbättringarna av buller, vibrationer och lastkapacitet. Vår fabrik har utvecklat egenutvecklade lagerkonstruktioner och huskonfigurationer som effektivt hanterar dessa axialbelastningar, vilket säkerställer att våra spiralformade precisionsväxlar levererar sina fördelar utan att kompromissa med systemets tillförlitlighet. I nästa avsnitt kommer vi att ta en "slow-motion" titt på tandingrepp, och jämföra stötdynamiken hos cylindriska och spiralformade kugghjul för att förstå ursprunget till deras brussignaturer.

Varför minskar progressivt tandingrepp stötljud?

För att uppskatta den brusreducerande effekten av spiralformade växlar måste vi först förstå den bullergenererande mekanismen i cylindriska kugghjul. Föreställ dig två cylindriska kugghjul som griper in i hög hastighet. När kugghjulen roterar närmar sig ett par tänder ingrepp. I samma ögonblick som framkanterna kommer i kontakt, belastas plötsligt hela ytans bredd på tandparet. Detta skapar en skarp, impulsiv kraft som fortplantar sig genom växelkroppen och in i den bärande strukturen. Impulsen exciterar ett brett spektrum av vibrationsfrekvenser, av vilka många faller inom det hörbara området. Detta är källan till det karakteristiska "gnället" från cylindriska kugghjul - det är i själva verket ljudet av metall som slår metall, som upprepas tusentals gånger per minut. Energin från denna stöt bidrar också till slitage, gropbildning och utmattning, vilket minskar växelparets livslängd.

Föreställ dig nu ett spiralformigt precisionsväxelpar i slow motion. Tandingreppet börjar inte med en plötslig linjekontakt, utan med en punktkontakt i ena hörnet av tanden. När kugghjulet roterar rör sig denna kontaktpunkt diagonalt över ytans bredd och spårar en bana från framkanten till bakkanten. Detta är en process av "rullande engagemang" snarare än "påverkansengagemang". Belastningen appliceras gradvis under ingreppscykelns varaktighet, snarare än omedelbart. Denna gradvisa applicering av belastning minskar avsevärt toppkraften som överförs till växelkroppen, vilket i sin tur minskar vibrationsamplituden och det resulterande bruset. Vår fabrik har genomfört omfattande jämförande tester, och resultaten är konsekventa: en spiralformad precisionsväxel av motsvarande storlek och kuggantal genererar vanligtvis 8-12 dB mindre ljud än en cylindrisk växel, vilket motsvarar en minskning med mer än 80 % i upplevd ljudstyrka.

För att sätta detta i perspektiv, överväg följande jämförelse av viktiga ingreppsparametrar för cylindriska och spiralformade växlar under liknande driftsförhållanden. Dessa värden är baserade på tester utförda på vår fabrik med en standardiserad testrigg och en konsekvent uppsättning driftsparametrar (3 600 RPM, 50 N·m vridmoment).

Den dynamiska lastfaktorn, som visas i tabellen, är ett mått på hur mycket den faktiska lasten överstiger den nominella lasten på grund av stöteffekter. En faktor på 1,8 för cylindriska växlar innebär att tänderna upplever nästan dubbelt så stor kraft som skulle förutsägas av enkel statisk analys - en betydande bidragande orsak till accelererat slitage och utmattning. Den minskade dynamiska belastningsfaktorn hos spiralformade växlar förklarar varför de inte bara går tystare utan också håller längre. På Raydafon designar vi våra spiralformade Precision Gear-produkter med optimerade helixvinklar för att minimera dynamiska belastningar för varje specifik applikation. Detta är inte en parameter som passar alla; en spiralvinkel som fungerar bra för en låghastighetstillämpning kan vara suboptimal för en höghastighets.

Hur gör högre överlappningsförhållande smidig vridmomentöverföring?

Det progressiva ingreppet av spiralformade tänder är bara halva historien. Den andra, lika viktiga faktorn är konceptet "överlappningsförhållande" eller "kontaktförhållande", som kvantifierar det genomsnittliga antalet tandpar i kontakt vid varje givet ögonblick. I en cylindrisk växel är kontaktförhållandet typiskt mellan 1,3 och 1,6. Det betyder att i genomsnitt bara ett eller ett och ett halvt tandpar delar på belastningen vid en given tidpunkt. När ett tandpar lämnar nätet och nästa par går in, uppstår ett kort ögonblick när antalet tänder i kontakt sjunker, vilket orsakar en fluktuation i maskstyvheten. Denna fluktuation är en primär källa till vibrationer i cylindriska kugghjulssystem - kugghjulet "ryser" när belastningen överförs från ett tandpar till nästa.

En spiralformad precisionsväxel har däremot ett mycket högre total kontaktförhållande. Detta beror på att det totala kontaktförhållandet är summan av det tvärgående kontaktförhållandet (samma som ett cylindriskt kugghjul) och överlappsförhållandet, som introduceras av spiralvinkeln. Överlappningsförhållandet är den axiella överlappningen av tandpar längs ytans bredd. För en väldesignad spiralväxel är överlappningsförhållandet typiskt 1,0 eller högre, vilket innebär att det totala kontaktförhållandet ofta ligger i intervallet 2,0 till 2,5. Det betyder att det i genomsnitt finns två till två och ett halvt tandpar i kontakt vid varje givet ögonblick. Belastningen fördelas över fler tänder, och övergången från ett par till nästa är smidig eftersom överlappningen säkerställer att det inkommande paret redan bär en viss belastning innan det utgående paret kopplas ur. Denna överlappning eliminerar den cykliska variationen i maskstyvhet som är en primär källa till vibrationer i cylindriska kugghjul.

För att visualisera skillnaden, föreställ dig att du bär ett tungt föremål med en hand kontra två händer. Med ena handen koncentreras belastningen, och varje förändring i kroppsställning är skakande. Med två händer delas belastningen, och övergången är smidig. Samma princip gäller för kugghjul. Det högre kontaktförhållandet hos spiralformade precisionsväxlar resulterar i en mjukare vridmomentöverföring med lägre vibrationsamplituder. Detta är särskilt viktigt i höghastighetsapplikationer där även små vridmomentfluktuationer kan excitera resonanser i den bärande strukturen, vilket leder till buller och potentiella skador. Vår fabrik har utvecklat en egenutvecklad tandprofiloptimeringsalgoritm som maximerar kontaktförhållandet för en given spiralvinkel och ytbredd, vilket säkerställer att våra Precision Gear-produkter levererar den jämnaste möjliga kraftöverföringen.

Minskningen av maskstyvhetsvariationen, som visas i den sista raden i tabellen, är en nyckelindikator på vibrationspotential. Den nästan konstanta maskstyvheten hos en spiralformad precisionsväxel gör att kugghjulsparet fungerar nästan som en solid koppling och överför kraften smidigt och tyst. Det är därför spiralformade växlar är det föredragna valet för applikationer som kräver hög precision och lågt brus, såsom medicinsk bildutrustning, flygmotorer och avancerade fordonstransmissioner. På Raydafon Technology Group Co., Limited, är vi stolta över att tillverka Precision Gear-produkter som konsekvent uppnår kontaktförhållanden på 2,4 eller högre, vilket säkerställer att våra kunder drar nytta av den mjukaste möjliga kraftöverföringen.

Hur minimerar tillverkningsprecision vibrationsexcitation?

De teoretiska fördelarna med spiralgeometri – progressivt ingrepp och högt överlappsförhållande – kan endast realiseras fullt ut om kugghjulen är tillverkade med exceptionell precision. Faktum är att tillverkningsfel ofta är den primära källan till buller och vibrationer i växelsystem, även när geometrin är teoretiskt perfekt. En spiralformad precisionsväxel med ett litet kuggstigningsfel, ett hål i hålet eller en profilavvikelse kommer att generera vibrationer oavsett dess spiralvinkel. På vår fabrik har vi investerat mycket i den senaste växeltillverknings- och inspektionstekniken för att säkerställa att varje Precision Gear vi producerar uppfyller de snästa toleranserna. Det här avsnittet kommer att utforska de kritiska tillverkningsparametrarna som bestämmer växelljud och vibrationsprestanda, och hur vi kontrollerar dem.

Den mest kritiska parametern är tandprofilens noggrannhet. Den teoretiska evolventprofilen hos en kugghjul är en matematiskt perfekt kurva som säkerställer konstant hastighetsförhållande. I verkligheten har varje växel en viss avvikelse från den ideala profilen, som kan mätas med en växelinspektionsmaskin. Denna avvikelse genererar transmissionsfel - skillnaden mellan den faktiska och teoretiska utgående axelns position. Transmissionsfel är den grundläggande källan till vibrationer i kugghjulspar: när kugghjulet roterar får den varierande kuggkontakten den utgående axeln att snabba upp och sakta ner något, vilket genererar accelerationskrafter som excellerar vibrationer. Vår fabrik använder högprecisions-CNC-kuggslipmaskiner som kan uppnå profilavvikelser på mindre än 5 mikrometer (µm), vilket är viktigt för höghastighets- och lågbrusapplikationer.

En annan kritisk faktor är noggrannheten i tandstigningen. Om avståndet mellan tänderna inte är helt enhetligt, kommer kugghjulsparet att uppleva en cyklisk "stamning" när det roterar, vilket genererar brus vid kuggfrekvensen och dess övertoner. Vår slipprocess kontrolleras för att säkerställa att det kumulativa stigningsfelet över en full rotation är mindre än 10 µm. På liknande sätt kan utloppet av växelns hål – excentriciteten hos kugghjulets centrum i förhållande till dess rotationsaxel – orsaka en vibration en gång per varv som är särskilt svår att filtrera bort. Vi kontrollerar borrhål till inom 5 µm för våra högprecisionsväxlar. Följande tabell visar de typiska tillverkningstoleranser vi upprätthåller för våra Precision Gear-produkter, tillsammans med effekten av att överskrida dessa toleranser på buller och vibrationer.

Utöver dessa geometriska toleranser är ytfinishen på kugghjulen lika viktig. En grov yta, även om den är geometriskt korrekt, kommer att generera friktionsinducerat brus och mikrogropar. Vår slipprocess följs av ett superfinishing-steg, vilket minskar ytråheten till under 0,4 µm Ra. Detta minskar inte bara buller utan förbättrar också redskapens hållbarhet genom att minska stresskoncentrationerna vid ytan. Vi använder också avancerade inspektionstekniker, såsom koordinatmätmaskiner (CMM) och kugghjulsanalysatorer, för att verifiera varje kritisk dimension innan ett redskap godkänns för transport. Detta engagemang för precision är det som gör att våra Precision Gear-produkter sticker ut i krävande tillämpningar.

Hur förbättrar materialval och ytbehandlingar dämpningen?

Medan geometri och tillverkningsprecision är de primära bestämningsfaktorerna för växelljud och vibrationer, spelar själva växelns materialegenskaper en betydande roll för att dämpa den vibration som genereras. Alla stål är inte skapade lika när det kommer till vibrationsdämpning. Ett materials dämpningsförmåga är dess förmåga att absorbera mekanisk energi och avleda den som värme, snarare än att överföra den som vibrationer. För växlar minskar en högre dämpningskapacitet amplituden av vibrationer som överförs till huset och den omgivande strukturen, vilket resulterar i tystare drift. På Raydafon Technology Group Co., Limited, har vi utfört omfattande forskning om effekterna av materialval och värmebehandling på buller- och vibrationsprestanda hos våra Precision Gear-produkter.

Gjutjärn har till exempel utmärkt dämpningsförmåga tack vare sin grafitmikrostruktur, som absorberar vibrationsenergi. Gjutjärn har dock lägre hållfasthet och slitstyrka än stål, vilket gör det olämpligt för applikationer med hög belastning och hög hastighet. För Precision Gear-applikationer använder vi vanligtvis högkvalitativa legerade stål som 8620, 9310 eller 17CrNiMo6. Dessa stål är uppkolade och härdade för att uppnå ett hårt, slitstarkt hölje samtidigt som de bibehåller en tuff, slagtålig kärna. Hårdheten är typiskt 58-62 HRC, medan kärnhårdheten är 30-40 HRC. Denna tvåfasiga struktur ger en bra balans mellan slitstyrka, utmattningshållfasthet och dämpningskapacitet.

En annan metod för att förbättra dämpningen är genom användning av ytbehandlingar. Våra Precision Gear-produkter utsätts ofta för kulblästring, en process där små stål- eller keramiska partiklar blästras på kuggytorna. Kulblästring skapar ett fördelaktigt kompressivt restspänningsskikt på ytan, vilket förbättrar utmattningshållfastheten och minskar även vibrationer. De ytmodifieringar som införs genom kulblästring skapar en liten "strävhet" i mikroskopisk skala som kan fungera som en vibrationsdämpare genom att absorbera en del av vibrationsenergin. I våra tester visar kulblästrade växlar en 5-8 % minskning av vibrationsamplituden jämfört med opålade växlar av samma geometri och material, allt annat lika.

Förutom kulblästring erbjuder vår fabrik även en rad specialiserade ytbeläggningar för våra Precision Gear-produkter. Dessa beläggningar, såsom diamantliknande kol (DLC) eller volframkarbid, kan minska friktion och slitage, vilket minskar genereringen av högfrekvent buller. Speciellt DLC-belagda växlar har visat sig minska vibrationsljudspektrumet med upp till 3 dB(A) i höghastighetsapplikationer. Kombinationen av optimerat materialval, värmebehandling och ytbehandling är en kraftfull metod för att minska växelljud och vibrationer som kompletterar de geometriska fördelarna med spiralformade tänder. Vårt ingenjörsteam kan rekommendera den optimala material- och behandlingskombinationen för din specifika applikation, baserat på erforderlig belastning, hastighet och miljöförhållanden.

Vanliga frågor (FAQ)

Fråga 1: Vilken är den typiska minskningen av buller vid byte från cylindriska till spiralformade precisionsväxlar?

Svar: Ljudminskningen beror på de specifika driftsförhållandena, men i våra omfattande tester uppnår en spiralformad precisionsväxel typiskt en 8-12 dB(A) minskning av ljudtrycksnivån jämfört med en motsvarande cylindrisk växel. Detta motsvarar en upplevd minskning av ljudstyrkan på 80-90 procent, eftersom det mänskliga örat uppfattar en minskning med 10 dB som ungefär halva volymen. Minskningen är mest uttalad vid högre hastigheter där stötexciteringen av cylindriska kugghjul är mest allvarlig.

Fråga 2: Minskar en större spiralvinkel alltid buller och vibrationer?

Svar: Inte nödvändigtvis. Medan en större spiralvinkel ökar överlappningsförhållandet och jämnar ingrepp, genererar den också högre axiella axialkrafter som kan orsaka ytterligare vibrationer och kräver mer robusta lager. Det finns en optimal spiralvinkel för varje applikation som balanserar brusreducering med bärighet. Vårt ingenjörsteam på Raydafon Technology Group Co., Limited använder avancerade simuleringsverktyg för att bestämma den optimala helixvinkeln för dina specifika driftsförhållanden. För de flesta industriella applikationer ger en spiralvinkel mellan 15° och 25° en utmärkt balans mellan smidig drift och hanterbara dragkrafter.

Fråga 3: Hur påverkar modifiering av växelkuggprofilen ljudet från en spiralformad precisionsväxel?

Svar: Modifiering av tandprofilen, såsom spetsavlastning och blykrona, appliceras ofta på spiralformade kugghjul för att kompensera för den elastiska avböjningen av tänderna under belastning. Detta förhindrar kantkontakt och säkerställer att belastningen fördelas jämnt över tandytan, vilket minskar excitationen av högfrekventa vibrationer. Vår fabrik använder specialiserad mjukvara för profilmodifiering för att designa de optimala tandmodifieringarna för varje Precision Gear-applikation. Även en liten modifiering på 5-10 mikrometer kan ha en märkbar inverkan på att minska växelljudet och förlänga utmattningslivslängden.

Fråga 4: Vad är skillnaden mellan växelljud och växelvibrationer, och varför är de kopplade?

Svar: Kugghjulsvibrationer är den mekaniska svängningen av växeln och dess stödjande struktur, medan växelljud är det hörbara ljudet som genereras av överföringen av dessa vibrationer genom luften. De två är direkt kopplade: allt växelljud orsakas av vibrationer. Vibrationen har sitt ursprung i växelingreppet på grund av transmissionsfel, slag eller friktion och överförs sedan genom växelaxlarna och lagren till huset, vilket utstrålar ljud. För att minska växelljudet måste vi först minska växelvibrationerna genom att förbättra nätets jämnhet.

Fråga 5: Kan spiralformade precisionsväxlar användas i applikationer med högt vridmoment och låg hastighet, eller är de endast lämpliga för användning i hög hastighet?

Svar: Spiralformade precisionsväxlar är lika lämpliga för applikationer med högt vridmoment och låga hastigheter som kranlyft och transportörsdrift. I dessa applikationer förbättrar minskningen av buller och vibrationer förarens komfort och minskar risken för strukturella skador. De axiella tryckkrafterna är dock fortfarande närvarande och måste hanteras med lämpliga lager. Vår fabrik tillverkar Precision Gear-produkter för ett brett utbud av vridmoment- och hastighetskombinationer, och vi kan rekommendera den optimala spiralvinkeln och geometrin för din specifika applikation, oavsett om det är höghastighet, högt vridmoment eller båda.

Slutsats

Minskningen av buller och vibrationer i spiralformade precisionsväxlar är resultatet av ett noggrant koordinerat samspel mellan geometri, tillverkningsprecision och materialvetenskap. Det progressiva kuggingreppet av spiralformade tänder eliminerar slaghamringen av cylindriska kugghjul; det höga överlappningsförhållandet jämnar ut vridmomentöverföringen och minskar maskstyvhetsvariationer; de krävande tillverkningstoleranserna minimerar transmissionsfel; och material- och ytbehandlingarna dämpar kvarvarande vibrationer. På Raydafon Technology Group Co., Limited, har vår fabrik bemästrat detta samspel under årtionden av erfarenhet, och producerat Precision Gear-produkter som ger exceptionell mjukhet och tysthet i de mest krävande tillämpningarna.

Om du vill minska buller och vibrationer i dina växeldrivna system, inbjuder vi dig att samarbeta med vårt team av ingenjörer. Vi erbjuder ett omfattande utbud av spiralformade precisionsväxlar, skräddarsydda för dina specifika driftskrav. Vår fabrik är utrustad med den senaste kuggslipnings- och inspektionstekniken, och våra ingenjörer har expertis att rekommendera den optimala kombinationen av design, material och behandling för din applikation.Kontakta Raydafon Technology Group Co., Limited idagför att diskutera dina Precision Gear-krav och upptäcka hur vi kan hjälpa dig att uppnå tystare, mjukare och mer pålitlig kraftöverföring.
