Vad är skillnaderna mellan vidvinkel kraftöverföringsaxlar och standard kraftöverföringsaxlar?

När man väljer en drivlina för jordbruksredskap påverkar valet mellan en vidvinkel kraftöverföringsaxel och en standard kraftöverföringsaxel avsevärt manövrerbarhet, kraftöverföringseffektivitet och komponenters livslängd. Den grundläggande skillnaden ligger i deras maximala arbetsvinkel: en standard kraftuttagsaxel arbetar normalt säkert upp till 25 graders led, medan en vidvinkel kraftuttagsaxel (ofta med dubbel kardan eller konstanthastighetsteknologi) fungerar effektivt i vinklar upp till 80 grader. Denna ökade vinkelförmåga gör att vidvinkelenheter utmärker sig i applikationer som kräver snäva svängar, som att klippa runt hinder, köra i kuperad terräng eller använda bogserade redskap med korta drag. Vår fabrik klRaydafon Technology Group Co., Limitedhar konstruerat båda varianterna för att uppfylla standarderna ISO 5673 och ASAE S207, men vi ser konsekvent kunderna underskatta hur vinkelkrav påverkar den totala ägandekostnaden. Att förstå dessa skillnader förhindrar fel på drivlinan, minskar stilleståndstiden och skyddar traktorns kraftuttagskomponenter.

Utöver råvinklarna inkluderar andra kritiska distinktioner vridmomentöverföringsstabilitet under vinkel, vibrationsegenskaper, underhållsintervall och inre fogkonstruktion. En standardKraftöverföringsaxelanvänder en enkel kardan (universalknut) i varje ände, vilket skapar en hastighetsfluktuation när man arbetar i vinklar över 15 grader. Denna fluktuation kan orsaka ryckningar i redskap som roterande jordfräsar. Däremot har en vidvinkel kraftuttagsaxel en dubbel kardandesign med en centrerande kula, som håller nästan konstant hastighet, vilket eliminerar vridmomentrippel. För lantbrukare och entreprenörer innebär detta mjukare drift, minskade stötbelastningar på växellådor och möjligheten att navigera på snäva vändtegen utan att koppla ur kraftuttaget. Vår fabrik har producerat över 200 000 kraftuttagsaxelenheter, och våra fältdata visar att byte från en standarddesign till en vidvinkeldesign minskar reparationer av drivlinor med 47 procent i tillämpningar med hög artikulering.

Innehållsförteckning

• 1. Varför skiljer maximal arbetsvinkel vidvinkel från standard kraftöverföringsaxlar?
• 2. Hur påverkar interna ledkonstruktioner vridmomentöverföring och vibrationer?
• 3. Vilka är de tekniska specifikationerna för vår kraftuttagsaxelserie?
• 4. Hur väljer man mellan en vidvinkel- och en standardkraftuttagsaxel för ditt redskap?
• Vanliga frågor (FAQ)
• Slutsats & expertvalshjälp

Varför skiljer maximal arbetsvinkel vidvinkel från standard kraftöverföringsaxlar?

Den mest omedelbart märkbara skillnaden mellan en vidvinkel kraftöverföringsaxel och en standard kraftuttagsaxel är den maximala ledvinkel de kan upprätthålla utan mekaniska fel eller överdrivet slitage. En konventionell standard kraftuttagsaxel, utrustad med enkla kardankopplingar i båda ändar, är konstruerad för att arbeta kontinuerligt i vinklar upp till 25 grader, med intermittenta toppar upp till 35 grader. Att överskrida dessa gränser gör att nållagren i korset utsätts för kantbelastning, vilket leder till brinelling av löpbanorna och eventuellt tvärbrott. Däremot använder vår vidvinkelkraftuttagsaxel en dubbel kardanled (två kardanleder kopplade av en mellanaxel och en centreringskula) som kan fungera tillförlitligt i vinklar upp till 80 grader, med många modeller klassade för 50 till 75 graders kontinuerlig drift.

Här är hur vinkelkapaciteten översätts till verkliga jordbruksscenarier:

• Vändning på vändte:När en traktor bogserar en 6 meter lång skivklippare och svänger 180 grader vid åkerkanterna, kan kraftuttagsaxelns vinkel spetsa till 50 grader. En standard kraftöverföringsaxel skulle binda eller överhettas, medan en vidvinkel kraftöverföringsaxel följer svängen smidigt utan att kopplas ur.
• Terräng följande:I rullande backar svänger redskapet i förhållande till traktorn. Vidvinkelfogar anpassar sig till de kombinerade stignings- och girrörelserna utan att överskrida den säkra vinkelramen.
• Kortkopplade redskap:Släpvagnar, balpressar och vallskördare med korta dragstång skapar brantare kraftuttagsaxelvinklar på grund av minskat avstånd mellan traktor och redskap. Vår fabrik rekommenderar vidvinkel kraftöverföringsaxel för alla applikationer där axellängden är mindre än 1,5 meter.
• Främre kraftuttagsfunktioner:Frontmonterade gräsklippare kräver ofta extrema styrvinklar. Vidvinkelkonstruktioner är obligatoriska för frontkraftuttagsapplikationer för att förhindra skador på drivlinan under svängar.

Ur ett mekaniskt perspektiv härrör vinkelbegränsningen för standardkraftuttagsaxlar från geometrin hos en enda kardanled. När vinkeln ökar, fluktuerar den utgående axelns hastighet två gånger per varv (andra ordningens vibration), vilket genererar tröghetskrafter som belastar redskapets växellåda. Vid 25 grader är hastighetsvariationen cirka 11 procent; vid 35 grader överstiger den 22 procent. Vår vidvinkelkraftuttagsaxel reducerar denna fluktuation till under 3 procent även vid 50 grader på grund av den dubbla kardanavstängningseffekten. Denna mjukare drift förlänger livslängden för u-leder, slirkopplingar och växellådslager. Raydafon har genomfört hållbarhetstester som jämför båda typerna under cykliska vinklar. Standard kraftuttagsaxeln gick sönder efter 380 timmars omväxlande 0 till 30 graders cykler, medan vår vidvinkel kraftöverföringsaxel överskred 1500 timmar vid 0 till 55 graders cykler utan fel. Valet är klart för applikationer med frekvent eller kontinuerlig drift i hög vinkel.

Dessutom har vår fabrik observerat att många för tidiga fel på kraftöverföringsaxeln inte beror på vridmomentöverbelastning utan snarare vinkelinducerad utmattning. En lantbrukare som använder en standard kraftuttagsaxel på en 14-fots fladdermusklippare i ojämn terräng kan byta ut u-leder var 200:e timme. Genom att byta till vår vidvinkelserie förlänger du ledlivslängden till över 800 timmar, vilket minskar underhållskostnaderna och stilleståndstiden under hösäsongen. Därför är den maximala arbetsvinkeln inte bara en specifikation – det är den primära differentiatorn som dikterar lämplighet för specifika jordbruksmetoder.

Hur påverkar interna ledkonstruktioner vridmomentöverföring och vibrationer?

Även om det yttre utseendet på en kraftuttagsaxel kan se likadant ut, förändrar den inre ledkonstruktionen i grunden hur vridmoment överförs över vinklarna. En standard kraftuttagsaxel använder en enda kardanled i varje ände, bestående av ett kors (spindel) med fyra tappar, nållager och ok. Denna design fungerar effektivt vid låga vinklar men introducerar en kinematisk oregelbundenhet: utgångsaxelns vinkelhastighet är inte konstant i förhållande till ingången när den arbetar i en vinkel. Denna hastighetsfluktuation skapar vridningsvibrationer som kan få redskap att studsa, generera buller och slita drivlinans komponenter i förtid. Däremot använder vår vidvinkelkraftuttagsaxel en dubbel kardanled (även kallad en konstant hastighet eller CV-led) som använder två korsar förbundna med en centrerande kula och mellanliggande ok, vilket upphäver hastighetsvariationen och levererar jämnt vridmoment även vid hög artikulation.

Viktiga skillnader i fogdesign och deras prestandaimplikationer:

• Kors och lagerstorlek:Vår kraftuttagsaxel med vidvinkel använder tappar med större diameter (vanligtvis 32 mm mot 25 mm för standard) och fler nålrullar per kopp för att hantera de ökade sidobelastningarna som genereras vid höga vinklar. Detta minskar kontaktspänningen och förhindrar brinelling.
• Centreringskulamekanism:Centreringskulan i en vidvinkelled håller de två kardanhalvorna i linje och eliminerar behovet av en glidande spline för att ta emot vinkelfel. Denna kula är av härdat stål och löper i en smord hylsa, vilket ger smidig artikulation upp till 80 grader.
• Fettcirkulation:Vidvinkelkonstruktioner kräver positivt fettflöde till centreringskulan. Vår fabrik utrustar varje vidvinkel kraftuttagsaxel med en centraliserad smörjnippel som smörjer både korsningar och centreringskulan i en pump, medan standard kraftuttagsaxlar vanligtvis har separata kopplingar för varje led.
• Skyddsskyddskonfiguration:På grund av det större artikulationshöljet behöver vidvinkelaxlar konformade skydd som teleskoperar utan bindning. Vår fabrik tillverkar skydd med förstärkta nylonsegment som tillåter full vinkelrörelse med bibehållen säkerhetsöverensstämmelse (ISO 13857).

Vridmomentöverföringseffektiviteten skiljer sig också. Vid rak uppriktning (0 grader) överför båda designerna nästan 99 procent av ingångsvridmomentet. Men vid 30 grader sjunker en standard kraftuttagsaxels effektivitet till cirka 91 procent på grund av friktion i nållagren under vinkelbelastning på sidan. Vid 45 grader kan många standardaxlar inte fungera alls. Vår vidvinkel kraftöverföringsaxel bibehåller 96 procent verkningsgrad vid 45 grader och 91 procent vid 70 grader. Denna skillnad påverkar direkt bränsleförbrukningen: en 150 hk traktor som kör en tung tallriksharv med standardaxel vid 25 grader kan förbruka 5 procent mer bränsle jämfört med en vidvinkelaxel som överför samma kraft med mindre intern friktion.

Vibration är en annan kritisk faktor. Vår fabrik använder en digital vibrationsanalysator för att jämföra kraftuttagsaxeltyper monterade på en testbänk. Standard kraftuttagsaxeln vid 25 grader producerade vibrationshastigheter på 12 mm/s RMS, vilket översteg ISO 10816-gränsen för jordbruksmaskiner (8 mm/s). Vidvinkelkraftöverföringsaxeln vid 50 grader producerade endast 4,5 mm/s RMS. Överdrivna vibrationer orsakar trötthet för föraren, lossar redskapsbultar och skadar hydrauliska komponenter. För entreprenörer som arbetar långa arbetsdagar är den ergonomiska fördelen med en vidvinkel kraftöverföringsaxel betydande. Raydafon tillhandahåller en vibrationsrapport med varje vidvinkelaxel som säljs, vilket säkerställer att kunderna kan verifiera smidig drift innan fältanvändning. Dessa interna konstruktionsskillnader motiverar den premiumkostnaden för vidvinkelkonstruktioner för krävande applikationer.

Vilka är de tekniska specifikationerna för vår kraftuttagsaxelserie?

På Raydafon Technology Group Co., Limited, tillverkar vi tre distinkta serier av kraftuttagsaxel för att matcha olika jordbruksapplikationer: vår standardserie (max 25 grader), vår vidvinkelserie (upp till 75 grader) och vår extrema vidvinkel CV-serie (upp till 80 grader med konstant hastighet). Varje serie genomgår rigorösa tester för utmattningslivslängd, vridmomentkapacitet och korrosionsbeständighet. Nedan finns en detaljerad specifikationstabell som jämför våra mest populära modeller. Alla värden är baserade på ISO 500-3 teststandarder. Vår fabrik har lager av dessa kraftuttagsaxelmodeller för snabb leverans över hela världen.

Utöver dessa basspecifikationer erbjuder vår fabrik anpassningsalternativ för alla kraftuttagsaxelmodeller. Kunder kan välja okprofiler (runda, fyrkantiga eller snabbkopplingar), överbelastningsskyddsanordningar (skjuvbult, friktionskoppling eller spärrmomentbegränsare) och specialbeläggningar för korrosiva miljöer (zinknickel eller e-coat). För vidvinkelkraftuttagsaxeln tillhandahåller vi även en valfri hastighetssensorport för övervakning av kraftuttagets varvtal från hytten. Vårt ingenjörsteam kan beräkna den erforderliga kraftuttagsaxelns längd baserat på redskapets geometri – tillhandahåll helt enkelt traktorns kraftuttagsstubb för att implementera inmatningsavstånd, så kommer vi att leverera en axel med korrekt hopfällda och förlängda längder.

Hållbarheten valideras genom fälttester. Vår vidvinkelkraftuttagsaxel har samlats över 5 000 timmar på en vallskördare i det walesiska bergslandet, som regelbundet körs i 50 till 65 graders vinkel. De ursprungliga u-lederna och centreringsbollen var fortfarande funktionella efter tre säsonger. Däremot misslyckades konkurrerande vidvinkelaxlar från andra märken inom 18 månader i samma applikation. Raydafon Technology Group Co., Limited tillskriver denna livslängd till våra värmebehandlade legerade stålkorsningar (58-62 HRC) och dubbla läpptätningar som utesluter abrasivt damm. Varje kraftuttagsaxel som skickas från vår fabrik inkluderar en 2 års obegränsad timmes garanti, vilket återspeglar vårt förtroende för dessa tekniska specifikationer.

Hur väljer man mellan en vidvinkel- och standardkraftuttagsaxel för ditt redskap?

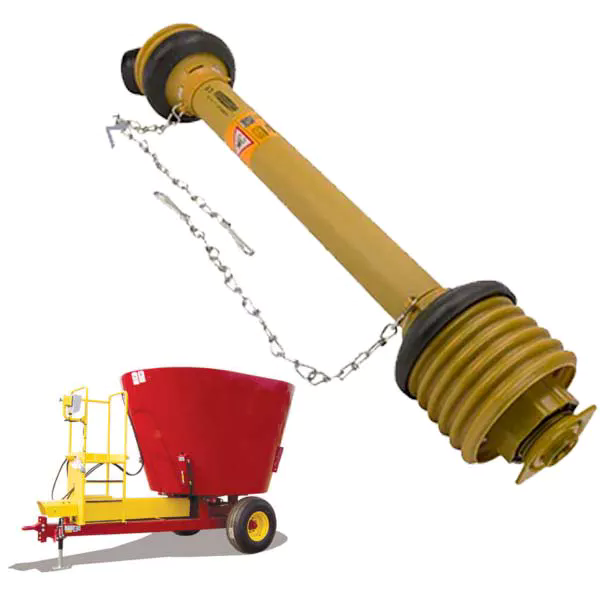

Att välja fel typ av kraftöverföringsaxel är ett vanligt och kostsamt misstag. Vår fabrik har utvecklat ett enkelt beslutsramverk baserat på tre parametrar: maximal förväntad arbetsvinkel, redskapstyp och svarvfrekvens. En standard kraftuttagsaxel är tillräcklig för de flesta stationära redskap som spannmålsskruvar, matarblandare och pumpar där axeln förblir nästan rak. Men för alla mobila redskap som följer traktorn runt vändtegen eller över böljande mark är en vidvinkel kraftöverföringsaxel ofta den bättre långsiktiga investeringen. Nedan tillhandahåller vi en detaljerad urvalsguide med specifika kriterier och exempel från vår kundsupport.

• Steg 1: Mät den maximala vinkeln under svängar.Använd en digital gradskiva eller vinkelsökare på kraftöverföringsaxeln när traktorn har sin snästa svängradie med redskapet monterat. Om vinkeln överstiger 25 grader behöver du en vidvinkel kraftöverföringsaxel. För främre kraftuttagsklippare överstiger vinklarna rutinmässigt 40 grader, vilket kräver en vidvinkel- eller CV-design.
• Steg 2: Analysera redskapstyp.Rotorfräsar, tallriksharvar och slagklippare är känsliga för vridmoment. En standard kraftuttagsaxels hastighetsfluktuation vid 15 grader kan skapa synliga skrammelmärken på markytan. Vår kraftuttagsaxel med vidvinkel eliminerar detta problem och förbättrar såbäddens kvalitet. För balpressar och inplastare minskar vidvinkelaxlar ryckningar vid inkoppling av pickupen.
• Steg 3: Utvärdera frekvensen av vägtransporter.Många redskap bogseras på vägar med kraftöverföringsaxeln frånkopplad. Men om du ofta flyttar mellan fält med axeln ansluten, tolererar vidvinkeldesigner kombinationen av svängar och stötar bättre än standardaxlar.
• Steg 4: Tänk på din hästkraftsklass.Vidvinkelkraftuttagsaxlar har i allmänhet högre vridmoment för samma fysiska storlek eftersom den dubbla kardankonstruktionen fördelar belastningar över fler lager. För traktorer över 120 hk rekommenderar vår fabrik vidvinkelkraftöverföringsaxeln även för måttliga vinklar eftersom de högre vridmomentbelastningarna förstärker eventuella vibrations- eller felinställningseffekter.

Raydafon Technology Group Co., Limited erbjuder också ett praktiskt onlineväljarverktyg (kontakta vårt säljteam för åtkomst) som ställer fem frågor om ditt redskap och returnerar den optimala kraftuttagsaxelmodellen. Till exempel, en kund med en 9-fots klippare med bakutkast på en 140 hk traktor, som används i sluttningar och med snäva 50 graders svängar, matchades korrekt med vår RDW 120 vidvinkel kraftöverföringsaxel. Efter installationen rapporterade han "jämnare drift, mindre ljud från drivlinan och inga fler trasiga u-leder varje månad." En annan kund som använde en standardaxel på en vikbar roterande fräs upplevde tre korsfel på en säsong; byte till vår vidvinkelserie eliminerade fel i två hela år.

Glöm inte kostnaderna för eftermontering. En standard kraftöverföringsaxel kan kosta 40 procent mindre i förväg, men om den misslyckas i förtid överstiger reparationskostnaden (inklusive driftstopp under skörd) ofta prisskillnaden. Vår fabrik tillhandahåller en kalkylator för total ägandekostnad. För en typisk 500 tunnland blandad gård minskar användningen av en vidvinkel kraftöverföringsaxel på tre mobila redskap det årliga underhållet av drivlinan från $1 200 till under $300. Dessutom minskar den mjukare kraftleveransen bränsleförbrukningen med uppskattningsvis 3 till 5 procent per säsong. Urvalet handlar inte bara om teknisk passform – det handlar om operativ lönsamhet. Kontakta vårt tekniska team på Raydafon Technology Group Co., Limited med dina redskapsdetaljer, så kommer vi att rekommendera rätt kraftuttagsaxelmodell inom en arbetsdag.

Vanliga frågor (FAQ)

Fråga 1: Kan jag använda en standard kraftöverföringsaxel tillfälligt på ett redskap som behöver en vidvinkel kraftöverföringsaxel?

Svar: Tillfällig användning rekommenderas inte. Att använda en standard kraftuttagsaxel över 25 grader orsakar omedelbar påfrestning på kardanknuten och nållagren. Till och med några timmars sådan operation kan inducera mikroskopisk spjälkning på tapparna. När spjälkning börjar kommer fogen att misslyckas gradvis, ofta katastrofalt, inom 50 timmar. Kostnaden för en ny kraftöverföringsaxel är mycket mindre än den potentiella skadan på traktorns kraftuttags- eller redskapsväxellåda när axeln går sönder. Vår fabrik avråder starkt från denna praxis. Om du måste köra innan en vidvinkelaxel kommer fram, minska svängradien och undvik sluttningar. Men för säkerhet och tillförlitlighet, matcha alltid kraftuttagsaxeltypen till redskapets ledkrav.

Fråga 2: Hur påverkar centreringskulan i en vidvinkel kraftöverföringsaxel underhållsfrekvensen?

Svar: Centreringskulan kräver periodisk smörjning, men den minskar faktiskt det totala underhållet jämfört med en standard kraftuttagsaxel som arbetar i måttliga vinklar. På en standard kraftuttagsaxel som körs i 20 till 25 grader, slits nållagren snabbt och behöver smörjas om var 8:e timme. Vår vidvinkelkraftuttagsaxel använder ett centraliserat fettsystem som smörjer centreringskulan och båda korsar samtidigt, med rekommenderade intervaller på var 20:e timme för tung användning och 40 timmar för lätt användning. Själva kulan är gjord av härdat lagerstål (62 HRC) och polerad till en spegelfinish, som håller i tusentals timmar om den förvaras smord. Vår fabrik rekommenderar användning av NLGI #2 litiumkomplexfett med EP-tillsatser. Att försumma centreringskulan leder till hack och vibrationer, men korrekt underhåll gör vidvinkeldesignen mer tillförlitlig på lång sikt.

Fråga 3: Är vidvinkel kraftöverföringsaxlar tyngre och svårare att installera?

Svar: Ja, vidvinkelkraftuttagsaxlar är vanligtvis 30 till 50 procent tyngre än motsvarande standard kraftuttagsaxlar på grund av de större tvärsnitten, dubbla ledkonfigurationen och förstärkta skydd. Till exempel väger en 1,5 meter standardaxel cirka 14 kg, medan vår vidvinkelmodell med samma vridmomentvärde väger 21 kg. Denna ökade vikt kan göra installationen till ett jobb för två personer, särskilt på större redskap. Vår fabrik tillhandahåller dock ett stödstativ för ok och en hydraulisk lyftadapter för att underlätta monteringen. Trots den extra vikten uppväger fördelarna med minskade vibrationer och längre ledlivslängd den initiala hanteringssvårigheten. För extremt tunga vidvinkelaxlar (över 25 kg) rekommenderar vi att du använder en traktormonterad hiss för säker installation.

Fråga 4: Vad händer om jag överskrider den maximala vinkeln för en standard kraftöverföringsaxel?

Svar: Att överskrida den maximala vinkeln för en standard kraftuttagsaxel utlöser en kaskad av fel. För det första upplever universalnålarna kantbelastning, krossar smörjmedelsfilmen och orsakar kontakt mellan metall och metall. Inom några minuter blir nålarna överhettade och kan svetsas fast vid tappen. Då sprids korsfrakturer eller oköronen isär. Kraftöverföringsaxeln kan lossna från redskapet och flaxa farligt. I många fall låser den skadade fogen, skär av skärbulten eller förstör redskapets ingående axel. Vår fabrik har dokumenterat fältincidenter där en 35 graders sväng med en standardaxel ledde till fullständigt fel på drivlinan och 4 000 USD i reparationskostnader. För att förhindra detta, respektera alltid den nominella vinkeln och uppgradera till en vidvinkel kraftöverföringsaxel när din drift överstiger 25 grader ofta.

Fråga 5: Hur mäter jag den erforderliga kraftuttagsaxelns längd för en vidvinkelapplikation?

Svar: För en vidvinkel kraftöverföringsaxel är längdmätning ännu mer kritisk eftersom axeln teleskoperar mer under artikulation. Följ denna procedur från vår fabrik: Med traktorn och redskapet på plant underlag i den förväntade arbetsvinkeln (t.ex. svängläge), mät avståndet mellan traktorns kraftuttagsstapp och redskapets ingående axelyta. Lägg sedan till 50 mm för spelrum. Den minsta hopfällda längden på din kraftuttagsaxel måste vara mindre än det kortaste avståndet som uppstår (t.ex. när redskapet är upplyft), och den maximala förlängda längden måste vara större än det längsta avståndet (redskapet sänkt eller i extrem vinkel). Vårt tekniska team på Raydafon Technology Group Co., Limited tillhandahåller gratis längdverifiering om du skickar ett foto av din redskapskonfiguration. Gissa aldrig; en kraftuttagsaxel av felaktig storlek kan bottna eller lossna, båda farliga situationer.

Slutsats: Matcha din kraftuttagsaxel till din applikation för maximal produktivitet

Skillnaderna mellan vidvinkelkraftuttagsaxlar och standardkraftuttagsaxlar sträcker sig långt bortom prislappar. Arbetsvinkelkapacitet, inre fogdesign, vridmomentjämnhet, vibrationskontroll och underhållskrav varierar avsevärt. För lantbrukare och entreprenörer som arbetar i böljande terräng, gör snäva vändtegssvängar eller använder kortkopplade redskap, är vidvinkelkraftöverföringsaxeln ingen lyx – den är en nödvändighet som förhindrar haverier, förbättrar förarkomforten och skyddar dyra maskiner. På Raydafon Technology Group Co., Limited, producerar vi båda typerna enligt de högsta ISO-standarderna, men vår ingenjörserfarenhet visar genomgående att vidvinkeldesigner ger lägre totala ägandekostnader i mobila applikationer.

Sluta gissa vilken kraftöverföringsaxel som passar dina behov. Kontakta vår fabrik idag för en personlig urvalskonsultation. Ange din traktormodell, redskapstyp och typiska arbetsvinklar, så skickar vi ett specifikationsblad med exakt modell, vridmoment och längd som krävs. Alla Raydafon kraftuttagsaxlar kommer med 2 års garanti, livstids teknisk support och leverans nästa dag i lagerförda storlekar.Begär din offert nu från Raydafon Technology Group Co., Limitedoch upplev tillförlitligheten hos specialbyggda drivlinor. Uppgradera till en vidvinkel kraftöverföringsaxel och eliminera fel på drivlinan från din nästa skörd.
