Spiral fasad kugghjul

Raydafon tillverkar koniska spiralväxlar för vinkeldrivna drivningar i sin egen fabrik i Ningbo, Kina. Den böjda tandlinjen håller två eller flera tänder i kontakt i varje ögonblick, så drivningen går mjukare och tystare än ett rakt fas av samma storlek och har mer vridmoment för sina dimensioner. Standardmoduler går från M3 till M12 med precisionsgraderna DIN6 till DIN9, tillverkade enligt ISO, DIN, ANSI, JIS eller BS. Materialen inkluderar legerat stål, C45, rostfritt stål, mässing, koppar, aluminium och POM, med ytbehandlingar från zink och nickelplätering till svartoxid, Geomet och Dacromet. Kugghjulet kan skäras med så få som fem tänder, vilket möjliggör ett stort reduktionsförhållande i ett enda rätvinkligt steg, och kuggflankerna kan slipas efter värmebehandling för de högre precisionsgraderna. Kugghjul levereras som matchade par med kontaktmönstret kontrollerat före leverans. Skicka din ritning eller prov för offert inom 24 timmar.

Spiral vinkelväxel — Böjd tand rätvinkeldrivning, M3 till M12

Den koniska spiralväxeln är det rätvinkliga transmissionsvalet när jämnhet och lastkapacitet är viktigare än något annat. Böjda tandlinjer håller två eller flera tänder i kontakt i varje ögonblick, så drivningen går tyst, slits jämnt och bär mycket mer belastning än ett rakt fas av samma storlek. Raydafon skär, värmebehandlar och slipar dessa kugghjul i sin egen fabrik i Ningbo, Kina.

Minst 5 tänderPå drevet, vilket tillåter stora enstegsutväxlingar
DIN6 – DIN9Precisionssorter, slipade på begäran
M3 – M12Standardmoduler, andra till ritning

Design motivering

Varför välja en spiralfasad växel istället för en rak vinkelväxel

Skillnaden mellan de två ligger helt och hållet i tandlinjen. En rak konisk kugghjuls kuggar löper radiellt, så varje tand kopplar in den matchande tanden över hela dess bredd i samma ögonblick - en plötslig stöt som upprepas vid varje tand. En spiralfasad kugghjuls tänder är skurna i en kurva, så kontakten börjar i ena änden av tanden och sveper över till den andra, precis som en dragkedja stängs. Den enda geometriska förändringen är ansvarig för varje fördel nedan.

Konisk spiralväxel

  • Två eller flera tänder delar hela tiden på belastningen, eftersom överlappningskoefficienten är högre
  • Gradvis engagemang istället för stöt, så körljud är betydligt lägre
  • Kontakttryck sprids över en längre kontaktlinje, vilket ger jämnare slitage
  • Pinion kan köras med så få som 5 tänder, vilket möjliggör en stor utväxling i ett enda steg
  • Kontaktmönster justerbart genom skärhuvudets radie, och kan förbättras ytterligare genom slipning
  • Ger en axiell kraft som axellagren måste väljas för att bära

Rak vinkelväxel

  • En tand bär hela belastningen vid ingreppsögonblicket
  • Stöten vid varje tandinföring ger mer ljud och vibrationer
  • Högre lokalt kontakttryck, så slitaget tenderar att koncentreras
  • Det praktiska minsta antalet kuggar på drevet är högre, vilket begränsar enstegsförhållandet
  • Enklare och billigare att skära, vilket passar låga hastigheter, lågbrus-kritiska drivningar
  • Ingen axiell kraft genereras, så valet av lager är enklare

En designpunkt värd att planera för:eftersom kugglinjen är spiralformad genererar ett konisk spiraldrev axiell dragkraft längs axeln. Det är inte en defekt – det är priset för smidigt engagemang. Lagren måste väljas för att ta det, varför ett spiralfasningspar normalt specificeras tillsammans med axel och lagerarrangemang snarare än som en drop-in ersättning för ett rakt konfatpar.

Specifikationer

Specifikationer för spiralfasade kugghjul och tillgängliga alternativ

  • Modellnummer (modul)M3, M4, M5, M8, M12 och andra
  • TandformSpiral (böjd tandlinje), rätvinklig drivning
  • Minsta antal kugghjul5 tänder
  • PrecisionskvaliteterDIN6, DIN7, DIN8, DIN9
  • StandarderISO, DIN, ANSI, JIS, BS och icke-standard / till ritning
  • MaterialLegerat stål, C45 stål, rostfritt stål, mässing, koppar, aluminium, POM
  • TandbearbetningFräst, härdad eller slipad (slipning används för de högre precisionsgraderna)
  • Tolerans0,001 mm – 0,1 mm beroende på funktion och precisionsgrad
  • YtbehandlingFörzinkad, nickelpläterad, passivering, oxidation, anodisering, Geomet, Dacromet, svartoxid, fosfatisering, pulverlackering, elektrofores
  • Ytterligare operationerKulblästring, sandblästring, värmebehandling, glödgning, härdning, polering
  • FörpackningPlastpåse och kartong, eller träfodral
  • BetalningsvillkorT/T, L/C
  • Produktions ledtid20 arbetsdagar för prover, 25 dagar för bulk
  • ProverProvpris 2–100 USD; provexpressfrakt som betalas av kunden

Fullständigt specifikationsblad. Rulla tabellen i sidled på en mobil enhet för att läsa varje rad.

Punkt Specifikation
Modellnummer M3, M4, M5, M8, M12, etc.
Material Mässing, C45 stål, rostfritt stål, koppar, POM, aluminium, legering och andra
Standard ISO, DIN, ANSI, JIS, BS och icke-standard
Precision DIN6, DIN7, DIN8, DIN9
Tandbehandling Härdad, fräst eller mald
Tolerans 0,001 mm – 0,01 mm – 0,1 mm, beroende på funktion och precisionsgrad som specificeras
Ytbehandling Förzinkad, nickelpläterad, passivering, oxidation, anodisering, Geomet, Dacromet, svartoxid, fosfatisering, pulverlackering, elektrofores
Avsluta Kulblästring, sandblästring, värmebehandling, glödgning, härdning, polering
Föremål packning Plastpåse och kartong, eller träförpackning
Betalningsvillkor T/T, L/C
Produktions ledtid 20 arbetsdagar för provet, 25 dagar för bulk
Prover Provprisintervall 2–100 USD. Exempel på expressfrakt som betalas av kunden.
Ansökan Automatiska styrmaskiner, halvledarindustri, allmänna industrimaskiner, medicinsk utrustning, solenergiutrustning, verktygsmaskiner, parkeringssystem, höghastighetståg och flygtransportutrustning och liknande

Om tolerans och precision:siffrorna i denna tabell är ett intervall över hela produktfamiljen, inte ett enda garanterat värde. Toleransen beror på funktionen som mäts, modulen och precisionsgraden du anger — en DIN6 markväxel har mycket snävare gränser än en DIN9 fräst. Berätta för oss om spelets krav och kontaktmönster för din montering så bekräftar vi vilken kvalitet och bearbetning din utrustning behöver.

Tillverkning

Hur vi tillverkar och kontrollerar kvaliteten på spiralfasade kugghjul

Spiralformade växlar är bland de svåraste kugghjulstyperna att producera bra, eftersom kuggflanken är en krökt yta som måste genereras, inte bara skäras. Processen vi kör på varje beställning är medvetet sekventiell: varje steg avslutas och inspekteras innan nästa börjar, så ett problem upptäcks i det skede som skapade det snarare än vid slutmonteringen.

Tom beredning

Material väljs enligt ritningen och ämnet vänds och vänds för att fastställa de monteringsytor och hål som varje senare operation refererar till.

Kugghjulsklippning

Tandflanker genereras på en skärmaskin med konisk spiralväxel med hjälp av skärhuvudets radie som ger den erforderliga spiralvinkeln och kontaktmönster.

Värmebehandling

Höljehärdning höjer tandytans hårdhet för slitstyrka medan kärnan förblir seg nog för att absorbera de stötbelastningar som enheten kommer att se.

Tandslipning

Där en högre precisionsgrad specificeras slipas flanken efter värmebehandling för att korrigera distorsion och förbättra kontaktytan och ytfinishen.

Kontaktmönsterkontroll

Paret körs i en testrigg med märkningsmassa så kontaktmönsterposition, form och storlek kan inspekteras mot ritningen innan paret släpps.

Besiktning och packning

Sista dimensionskontroll av de funktioner som är viktiga för monteringen, sedan skyddsförpackning för export - plastpåse och kartong, eller ett träfodral för större uppsättningar.

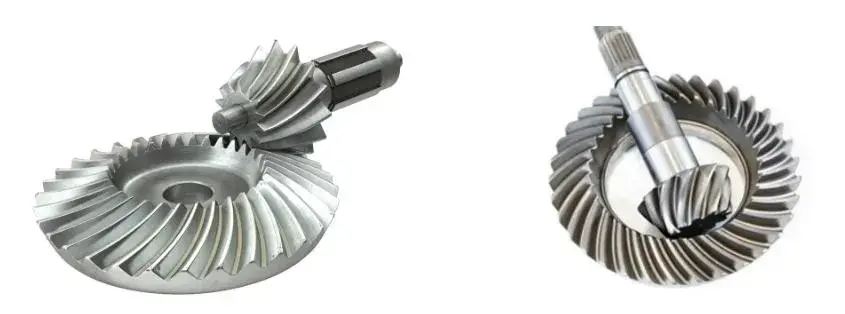

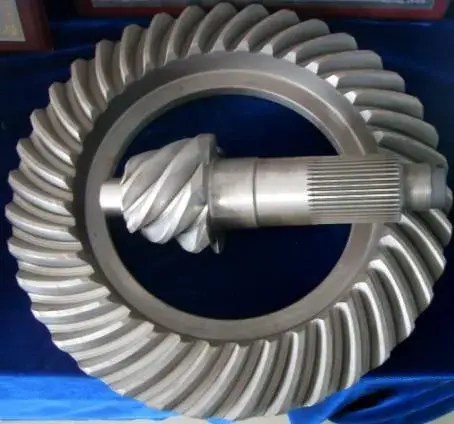

Spiral bevel gear with curved tooth flanks produced by Raydafon
Konisk spiralväxel med genererade böjda kuggflanker.

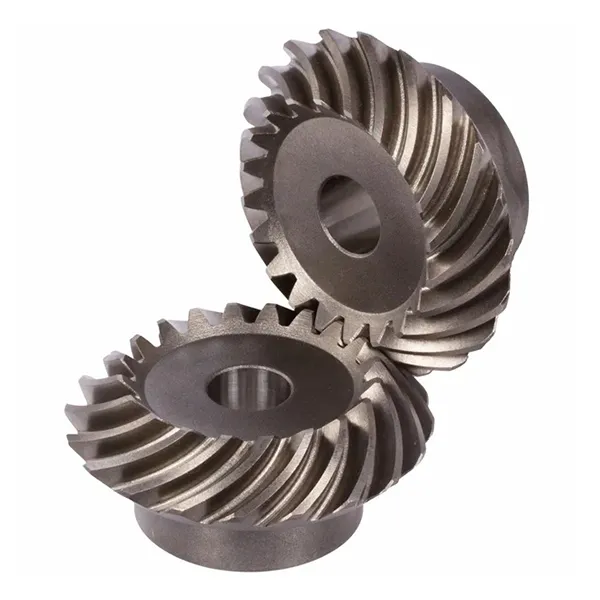

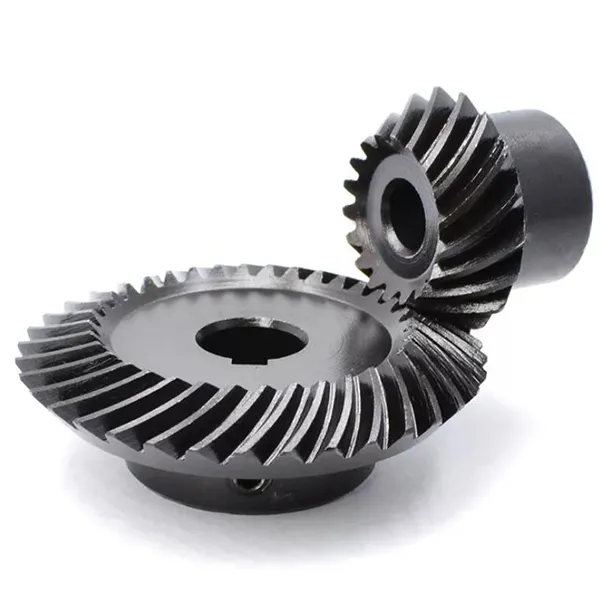

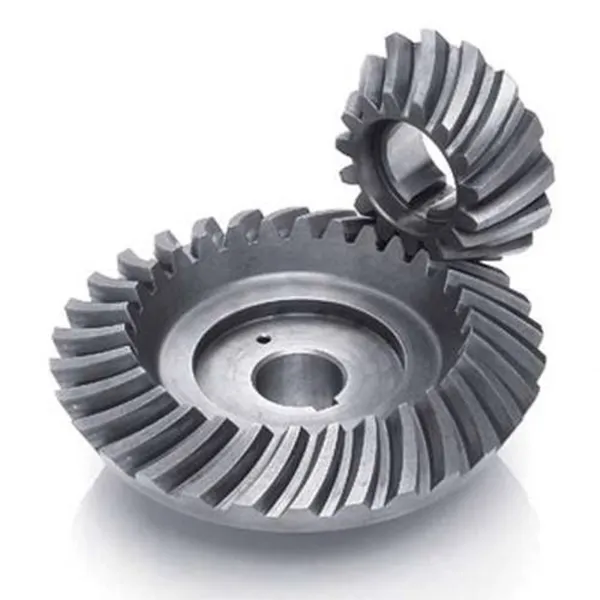

Spiral bevel gear pair showing matched contact pattern and mounting faces
Matchat kugghjulspar — kontaktmönster och monteringsytor.
Spiral bevel gear tooth flank detail after grinding
Tandflankdetalj efter slipning.
Spiral bevel gear inspection and measurement before packing
Slutlig dimensionsinspektion före packning.
Spiral bevel gear set prepared for export packing
Kugghjulssats förberedd för exportpackning.

Viktiga fördelar

Produktegenskaper

Smidig gång och lågt ljud

Eftersom tandlinjen är krökt, är minst två tänder i ingrepp när som helst och belastningen förs från en tand till nästa när kontakten sveper över flanken. Det finns inget enstaka ögonblick av full-breddskollision som det är med en rak konisk växel, så vibrationer och buller faller märkbart - vilket är det som gör denna tand till standardvalet där buller kontrolleras, från verktygsmaskiner till axlar för passagerarfordon.

Hög belastningskapacitet och jämnt slitage

Helixvinkeln höjer överlappningskoefficienten, vilket innebär att fler tänder delar på belastningen och kontakttrycket på varje flank är lägre. Lägre tryck i kombination med en längre kontaktlinje sprider slitaget jämnare över tandytan istället för att koncentrera den nära stigningslinjen. Det praktiska resultatet är en växel som bär tyngre vridmoment för sin storlek och håller sin noggrannhet längre under kontinuerlig drift.

Brett utväxlingsintervall i ett enda steg

Kugghjulet på ett spiralfasade par kan skäras med så få som fem tänder, vilket gör att ett stort reduktionsförhållande kan uppnås i ett rätvinkligt steg istället för två. För en maskindesigner innebär det färre delar, ett kortare hus och mindre ackumulerat spel, varför denna kuggform så ofta uppträder i kompakta vinkelväxlar.

Kontaktmönster kan korrigeras

Eftersom flankkrökningen ställs in av skärhuvudets radie, kan kontaktmönstret förskjutas och korrigeras vid skärstadiet och förbättras ytterligare genom slipning efter värmebehandling. Den kontrollen över var tänderna faktiskt rör vid är det som skiljer en växelsats som går tyst i åratal från en som gnäller och gropar inom månader - och det är en förmåga som beror på maskinen och operatören, inte på ritningen ensam.

Material och ytbehandlingar för att passa arbetsuppgiften

Samma tandgeometri kan tillverkas i legerat stål för drivningar med högt vridmoment, C45 eller rostfritt stål där korrosionsbeständighet spelar roll, och mässing, koppar, aluminium eller POM för lättare eller icke-magnetiska applikationer. Ytbehandling väljs sedan för att matcha miljön - zink- eller nickelplätering, svartoxid, Geomet eller Dacromet för korrosionsskydd, anodisering för aluminium och pulverlackering eller elektrofores för utseende och ökad hållbarhet.

Ansökningar

Där spiralfasade kugghjul används

Var som helst en enhet måste svänga 90 grader samtidigt som den bär ett verkligt vridmoment och förblir tyst:

  • Verktygsmaskiner— Spindeldrivningar, indexeringshuvuden och matningsmekanismer där transmissionsnoggrannheten avgör kvaliteten på den färdiga delen
  • Bil och transport— Differential- och slutväxling, där ett rätvinkligt par med låg ljudnivå och hög belastning är väsentligt
  • Automatiska styrmaskiner— Kamindexerare, roterande bord och plock-och-placeringsmekanismer
  • Halvledare och medicinsk utrustning— drivningar som måste vara jämna, tysta och repeterbara snarare än bara starka
  • Solenergiutrustning— Tracker-svängdrev, där växelsatsen fungerar under utomhusförhållanden året runt
  • Parkeringssystem och logistikutrustning— Lyft- och överföringsmekanismer som behöver kompakt vinkelreducering
  • Höghastighetståg och markutrustning för flyg— Hjälpmotorer där tillförlitlighet och låg vibration specificeras
  • Allmänna industrimaskiner— pumpar, blandare, transportörer och alla kompakta vinkelväxlar

Om din applikation inte finns med i listan, beskriv driften — ingångshastighet, vridmoment, förhållande och monteringsarrangemang. Ett spiralfasningspar är normalt utformat tillsammans med dess axel- och lagerlayout på grund av den axiella dragkraft det genererar, så ju tidigare vi ser arrangemanget, desto bättre resultat.

Anpassning

Anpassade spiralfasade kugghjul efter ritning

Utöver standardmodulsortimentet kan parametrarna som avgör om en växel passar ditt hus alla produceras efter behov. Typisk anpassning inkluderar:

  • Modul och tandräkning
  • Spiralvinkel och spiralhand
  • Förhållande och matchat par
  • Borrning, kilspår och spline
  • Geometri för nav och monteringsyta
  • Materialval
  • Precisionsklass DIN6–DIN9
  • Ytbehandling
  • Slipad eller fräst tandflank
  • Märkning och identifiering av parad set

Skicka en måttritning, en provväxel eller önskat utväxling, vridmoment och kuvert så bekräftar vi närmaste standardgeometri eller citerar en ny. Spiralfasade par levereras som matchade uppsättningar, så om du byter ut en växel i ett par, berätta för oss - att byta endast hälften av ett matchat par ger i allmänhet buller och snabbt slitage, även om båda delarna är dimensionellt korrekta.

Köparens vanliga frågor

Köparens vanliga frågor

  • Vad är skillnaden mellan en konisk spiralväxel och en rak konisk växel?Tandlinjen: raka avfasade tänder löper radiellt och griper in över hela sin bredd på en gång, medan spiralfasade tänder är böjda så att kontakten sveper gradvis från ena änden av tanden till den andra. Den böjda formen ger högre överlappning, så belastningen delas av fler tänder, löpningen är jämnare och tystare, slitaget är jämnare och drevet kan skäras med så få som 5 tänder.
  • Kan du göra en spiralformad växel efter min ritning eller från ett prov?Ja. Skicka en måttritning eller provväxeln med modul, kuggantal, spiralvinkel, utväxling, hål och material. Vi bekräftar om geometrin stämmer överens med befintliga verktyg eller kräver en ny fräsinstallation, citerar därefter och kan leverera ett prov inom cirka 20 arbetsdagar.
  • Vilka material och ytbehandlingar finns tillgängliga?Legerat stål och C45 för drivningar med högt vridmoment, rostfritt stål där korrosionsbeständighet behövs, och mässing, koppar, aluminium eller POM för lättare eller icke-magnetiska applikationer. Ytbehandlingar inkluderar zink- och nickelplätering, passivering, oxidation, anodisering, Geomet, Dacromet, svartoxid, fosfatering, pulverlackering och elektrofores. Berätta om miljön så rekommenderar vi en.
  • Ska jag beställa ett matchat par eller en enkel växel?Beställ ett matchat par. Spiralformade växlar är överlappade och deras kontaktmönster kontrolleras som en uppsättning, så att byta endast en växel i ett befintligt par producerar vanligtvis buller och accelererat slitage även när båda delarna mäter korrekt. Om bara en växel är skadad, skicka oss båda så att ersättningen kan matchas med den överlevande delen.
  • Varför behöver en konisk spiralväxel speciella lager?På grund av spiralvinkeln i kugglinjen genererar kugghjulet en axiell tryckkraft längs axeln utöver de tangentiella och radiella belastningarna. Lagren måste väljas för att bära den dragkraften - vanligtvis en konisk rulle eller vinkelkontaktarrangemang - vilket är anledningen till att ett spiralfasningspar bäst specificeras tillsammans med axel- och lagerlayouten.
  • Vad har du för tolerans, ledtid och betalningsvillkor?Toleransen beror på funktionen och precisionsgraden, från 0,001 mm till 0,1 mm över hela familjen; Berätta för oss ditt krav på bakslag och kontaktmönster så bekräftar vi vilket betyg som uppnår det. Prover tar cirka 20 arbetsdagar och bulkproduktion 25 dagar, provpriser är 2–100 USD med expressfrakt som betalas av kunden och betalningsvillkoren är T/T eller L/C.

Släkt

Relaterade produkter och vidare läsning

Begär offert för Spiral Bevel Gear

Skicka din ritning, prov eller önskad modul, förhållande, vridmoment och kuvert. Vi bekräftar geometri, precisionsklass och material och svarar med pris och ledtid inom 24 timmar.

Skicka förfrågan nu

* Tolerans, ledtid och prissiffror anges som ett intervall över produktfamiljen och bekräftas per beställning mot ritningen. Koniska spiralväxlar levereras som matchade par; vänligen bekräfta det matchande artikelnumret innan du beställer.
