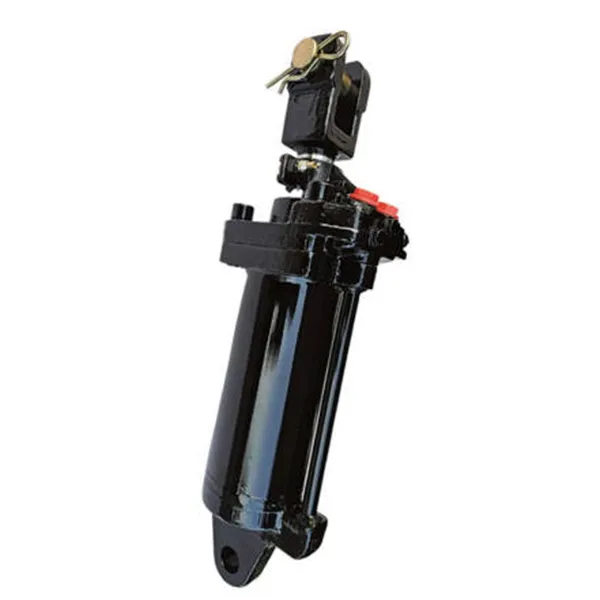

EP-TF1304.55.012 Hydraulisk lyftcylinder

Kärntekniska specifikationer

Produktkomponenter

Att byta ut din gamla cylinder för EP-TF1304.55.012 hydraulisk lyftcylinder är ett smart drag, men för att få ut det mesta av denna robusta hydrauliska lyftcylinder, vill du para den med rätt delar. Låt oss prata om vad som fungerar bäst.

Börja med hydrauliska styrventiler - dessa små arbetshästar måste hålla jämna steg med cylinderns flödeskrav. Om din Valves GPM/LPM -klassificering är för lågt kommer det att täppa upp systemet och bromsa den industriella hydrauliska liftcylinderns rörelse. Ingen vill ha en laggy installation, så att matcha ventilen till cylinderns behov är inte förhandlingsbar.

Sedan finns den hydrauliska pumpen. Om du uppgraderar till en biffigare hydraulisk lyftcylinder som den här, kanske din nuvarande pump inte klipper den. Du måste kontrollera om det kan trycka tillräckligt med vätska för att hålla cylindern i rörelse med den hastighet du behöver. En underdimensionerad pump kommer att hålla tillbaka även den tuffaste tunga hydrauliska liftcylindern, så hoppa inte över den här kontrollen.

Och låt oss inte förbise grunderna: hydraulisk vätska och filter på topphyllan. Tänk på dem som livsnerven i din hydrauliska lyftcylinder. Ren vätska håller tätningarna i form, stoppar läckor och slit som kan tanka prestanda. Att skimma på billiga vätskor eller gamla filter är ett snabbt sätt att förkorta livet för denna pålitliga hydrauliska lyftcylinder - så sprudgar lite här, det är värt det.

Hur man beräknar lyftkapaciteten för en hydraulisk cylinder

Att räkna ut hur mycket en hydraulisk cylinder kan lyfta är inte bara någon matematikövning - det är nyckeln till att välja rätt för din utrustning. Oavsett om du använder en hydraulisk lyftcylinder för saxlyftar, flyttar material rakt upp eller lyftar bilar, får storleken rätt håller saker säkra, fungerar bra och från att kosta mer än behövs.

Börja med den grundläggande formeln - inget behov av att överkomplicera den. Lyftkraften kommer till trycktider cylinderens effektiva område. I metric är det kraft (i NewTons) = tryck (Pascals) × Area (kvadratmeter). För Imperial är det kraft (pund) = tryck (PSI) × Area (kvadratmeter). För att få området, använd bara π gånger (halva borrdiametern) kvadrat. Låt oss säga att du har en tung hydraulisk lyftcylinder med en 100 mm borr (det är cirka 3,94 tum) som körs vid 200 bar (ungefär 2 900 psi). Området skulle vara 3,14 gånger (0,05 meter kvadrat), vilket är 0,00785 kvadratmeter. Multiplicera det med 200 × 10⁵ Pascals, och du tittar på cirka 15 700 Newtons kraft - massor för att hantera tuffa belastningar.

Därefter, glöm inte slaglängden. Hur högt du behöver lyfta beror på det. Oavsett om det är en kompakt hydraulisk lyftcylinder för dockningsnivåer eller en långlags för teleskoplyftar, se till att stroke matchar den vertikala rörelsen du behöver. För kort, och du kan inte nå; För länge, och du slösar utrymme.

Sedan finns det verkliga saker som skärs in i den teoretiska kraften-friktion, vinkeln som cylindern är monterad på, hur snabbt den rör sig. Det är därför du lägger till en säkerhetsfaktor, vanligtvis 1,2 till 1,5. För vertikala hydrauliska lyftcylindrar på kritiska platser som hissar eller flygplattformar är den extra marginalen inte valfri - det är ett måste för att hålla saker säkra.

Slutligen, kontrollera hur cylindern är monterad. Hur det är bifogat påverkar hur väl det överför kraft. Om du använder en OEM -hydraulisk lyftcylinder i en anpassad installation, se till att monteringspunkterna kan hantera hela belastningen utan att böja eller slitna. Oavsett om du behöver en enkelverkande hydraulisk lyftcylinder för att lyfta tabeller eller en dubbelverkande för vertikala jobb, kan vårt team på Raydafon hjälpa till att spika rätt storlek och installation. Berätta bara för oss lasten, stroke och tryck, så kommer vi att leda dig till höger hydraulisk lyftcylinder för jobbet.

Vanliga frågor

F1: Hur vet jag om min nuvarande cylinder är underdimensionerat för jobbet?

S: Vanliga tecken inkluderar en oförmåga att lyfta maskinens nominella belastning, mycket långsam drift även när motorn är vid hög varvtal, eller ditt systems tryckavlastningsventil aktiveras ofta under normal användning.

F2: Vilka är tecken på en inre kolvtätningsläcka?

S: Det mest uppenbara tecknet är "cylinderdrift", där en upphöjd belastning långsamt sänker sig utan någon kontrollinmatning. Du kanske också märker en förlust av kraft och långsammare än normala cykeltider.

F3: Kan jag helt enkelt byta ut min cylinder med en större för att få mer kraft?

S: Medan en större borrcylinder ger mer kraft, måste du se till att resten av ditt system (pump, ventiler, slangar) kan ge tillräckligt flöde. Du måste också verifiera att den nya cylinderns fysiska dimensioner och monteringspunkter passar din maskin. Kontakta en specialist om du är osäker.

F4: Min hydraulcylinder läcker från slutet där stången kommer ut. vad betyder det?

S: Detta indikerar ett fel i stavtätningen, troligen orsakad av en poäng eller skadad stång, förorening eller enkel slitage. EP-TF1304.55.012: s tunga torkare och hårda kromstång är utformade för att minimera detta vanliga problem.
