Varför är korrosionsbeständighet viktigt för jordbrukshydraulikcylindrar?

Under en typisk skördesäsong kan en hydraulcylinder för jordbruket cykla upp till 20 000 gånger och arbeta under tryck som överstiger 200 bar. Cylinderstången förlängs och dras in kontinuerligt genom skörderester, jorddamm och kemikalierester. Gödselmedel innehåller ammoniumsalter som är mycket frätande. Bekämpningsmedel har ofta svavelföreningar som angriper metallytor. Fukt från morgondagg och bevattningsvatten skapar den perfekta miljön för elektrokemisk korrosion. Kombinationen av upprepad mekanisk cykling och konstant kemisk exponering gör jordbrukscylindrar till de mest krävande hydrauliska applikationerna i alla branscher.

Branschdata indikerar att korrosionsrelaterade fel står för cirka 35 % av alla byten av hydraulcylindrar i jordbruksutrustning. De ekonomiska konsekvenserna sträcker sig långt utöver kostnaden för ersättningskomponenter. En trasig cylinder under högsäsong kan ta en skördetröska ur drift i 8-12 timmar, vilket representerar förlorade intäkter på $1 500 - $ 3 000 per timmes stilleståndstid. Denna artikel ger en systematisk teknisk analys av varför korrosionsbeständighet är avgörande för jordbrukethydrauliska cylindrar. Den undersöker korrosionsmekanismer, deras inverkan på cylinderns prestanda, materialvalsstrategier, skyddande beläggningsteknologier och förhållandet mellan korrosionsbeständighet och totala ägandekostnader. Analysen är baserad på fältfeldata, laboratoriekorrosionstestning och industristandarder för hydrauliska komponenter inom jordbruket.

Innehållsförteckning

• 1. Korrosionsmekanismer och miljöfaktorer
• 2. Korrosions inverkan på hydraulcylinderns prestanda och säkerhet
• 3. Materialval för korrosionsbeständighet
• 4. Ytskyddstekniker och beläggningssystem
• 5. Korrosionsbeständighet och total ägandekostnad
• 6. Vanliga frågor (FAQ)
• 7. Slutsats

1. Korrosionsmekanismer och miljöfaktorer

Hydraulcylindrar för jordbruket utsätts för en unikt aggressiv kombination av miljöpåfrestningar. Till skillnad från industriella hydrauliska applikationer där miljöförhållandena är relativt kontrollerade, fungerar jordbruksutrustning i öppna fält där exponeringen för fukt, kemikalier och slipande material är kontinuerlig. Följande analys identifierar de primära korrosionsmekanismerna och de specifika miljöfaktorer som påskyndar dem.

Korrosionsmekanism 1: Enhetlig korrosion (allmän rostning).Detta är den vanligaste formen av korrosion på cylinderytor, som uppstår när rent stål utsätts för fukt och syre. Reaktionshastigheten accelereras av närvaron av elektrolyter, såsom de salter som finns i gödningsmedel. Korrosionsprodukten (rost) är porös och bildar ingen skyddande barriär, vilket gör att korrosionsprocessen kan fortsätta okontrollerat. I ett test utfört av vår fabrik visade en standardcylinderstav av kolstål exponerad för en 5% ammoniumsulfatlösning vid 25°C mätbara ytgropar inom 72 timmar.

Korrosionsmekanism 2: Gropkorrosion.Pitting är en lokal form av korrosion som skapar små håligheter eller hål på metallytan. Det är särskilt farligt eftersom det kan tränga djupt in i metallen medan den omgivande ytan förblir i stort sett intakt. Pitting initieras av lokal nedbrytning av det skyddande oxidskiktet på stålytan, ofta orsakat av kloridjoner från konstgödsel eller bekämpningsmedel. När de väl har initierats kan gropar fortplanta sig snabbt under de kombinerade effekterna av mekanisk stress och korrosiv attack. För en skördarhydraulikcylinder som arbetar under högcykelförhållanden kan en enda grop fungera som en spänningskoncentrationspunkt, vilket leder till utmattningssprickor och eventuell stavbrott.

Korrosionsmekanism 3: Spänningskorrosionssprickor (SCC).SCC är den kombinerade effekten av dragspänning och en korrosiv miljö. Det är särskilt relevant för hydrauliska cylinderstänger, som utsätts för kontinuerlig dragpåkänning under drift. SCC kan sprida sprickor i en hastighet som är betydligt snabbare än ren mekanisk utmattning, vilket leder till plötsliga och oväntade fel. Kloridjoner och miljöer med högt pH är kända för att främja SCC i vissa stålkvaliteter.

Korrosionsmekanism 4: Galvanisk korrosion.Detta inträffar när två olika metaller är i elektrisk kontakt i närvaro av en elektrolyt. I en hydraulcylinder kan galvanisk korrosion uppstå mellan cylinderstången (typiskt härdat stål) och kolven eller gaveln (ofta gjutjärn eller aluminium). Svårighetsgraden beror på den elektrokemiska potentialskillnaden mellan metallerna och elektrolytens konduktivitet. I jordbruksmiljöer, där utrustning ofta utsätts för salthaltiga gödselmedel, kan galvanisk korrosion vara en betydande faktor.

Fältdata: Korrosionshastigheter i olika jordbruksmiljöer.

På Raydafon Technology Group Co., Limited, har vi analyserat korrosionsfeldata från över 500 returer av jordbrukscylindrar under en femårsperiod. Data visar att de vanligaste korrosionsställena är kolvstångens yta (särskilt i det område som förblir exponerat när cylindern dras in), stångens ögongängor och tätningsspåren. Baserat på denna analys har vi tagit fram en specifikation för korrosionsbeständighet som adresserar var och en av dessa brottzoner. Specifikationen inkluderar materialval, ytbehandling och designändringar som minimerar risken för korrosionsskador.

2. Korrosions inverkan på hydraulcylinderns prestanda och säkerhet

Korrosion är inte bara en kosmetisk fråga; det har direkta, kvantifierbara effekter på prestandan, tillförlitligheten och säkerheten hos hydraulcylindrar för jordbruket. Följande analys identifierar de primära mekanismerna för prestandaförsämring och deras konsekvenser för skördeoperationer.

Prestandaförsämring 1: Tätningsfel och internt läckage.Korrosion på cylinderstångens yta skapar mikroskopiska defekter som sliter på stångtätningarna under varje förlängnings- och indragningscykel. Dessa tätningsslitagepartiklar, tillsammans med korrosionsprodukter, kommer in i hydraulsystemet och orsakar ytterligare skador på pumpar och ventiler. En studie utförd av vår fabrik fann att en cylinderstång med ytgropar som överstiger 0,05 mm djup kan öka tätningens slitage med upp till 400 % jämfört med en slät, korrosionsfri yta. Det resulterande interna läckaget minskar cylindereffektiviteten, vilket kräver högre hydraultryck för att uppnå samma utgående kraft. Detta leder till ökad bränsleförbrukning och minskad kraft tillgänglig för andra hydrauliska funktioner på skördaren.

Prestandaförsämring 2: Ökad friktion och stickning.Korrosionsprodukter, särskilt järnoxid (rost), är nötande partiklar som ökar friktionen mellan kolvstången och cylinderlagret. Denna ökade friktion kan få cylindern att fastna eller skratta under drift, vilket leder till ryckiga rörelser och minskad kontrollprecision. För skördeutrustning som kräver jämn, exakt positionering (som styrbordshöjdskontroll), kan denna försämring avsevärt påverka grödans kvalitet och skördeeffektivitet. I svåra fall kan den ökade friktionen övervinna den tillgängliga hydrauliska kraften, vilket gör att cylindern inte kan skjuta ut eller dras in.

Prestandaförsämring 3: Minskad statisk styrka.Korrosion minskar den lastbärande tvärsektionen av cylinderstången och röret. För en cylinderstång med en diameter på 50 mm representerar ett 0,5 mm likformigt korrosionsskikt en minskning av tvärsnittsarean med 2 %, vilket minskar stavens dragkapacitet med cirka 2 %. Lokaliserad gropbildning skapar dock spänningskoncentrationsfaktorer (Kt) som kan minska stavens utmattningshållfasthet med 50 % eller mer, beroende på gropdjup och geometri. Detta är den mekanism som leder till plötsliga sprickor i skördeutrustning, ofta utan betydande förvarning.

Säkerhetsförsämring: Utsläpp av högtrycksolja.När korrosion tränger in i cylinderrörets vägg eller skadar stångtätningen, skapar det en väg för högtryckshydraulikolja att strömma ut. Denna oljestråle kan orsaka allvarliga skador på operatörer om de befinner sig i sprayens väg. Dessutom skapar oljeläckor på fältet miljöföroreningsproblem och potentiella halkrisker. Branschstandarden för hydraulcylinderfel är att felläget måste vara "felsäkert", vilket innebär att cylindern inte får skapa ett tillstånd som kan skada operatörer eller skada intilliggande utrustning. Korrosionsinducerade fel som inträffar utan föregående varning är ett tydligt brott mot denna princip.

Ekonomisk påverkan: Driftstopp och reparationskostnader.

** Baserat på en skördetröska till ett värde av 500 000 USD i drift under 24 timmar under högsäsong för veteskörden.

3. Materialval för korrosionsbeständighet

Materialvalet för hydrauliska cylindrar för jordbruket måste balansera korrosionsbeständighet, mekanisk hållfasthet, slitstyrka och kostnad. Det finns inget enskilt material som optimerar alla dessa faktorer, varför urvalsprocessen innebär avvägningar baserat på den specifika applikationen och driftsmiljön. Detta avsnitt undersöker materialen som används i Harvester hydraulcylinderkomponenter och deras korrosionsbeständighetsegenskaper.

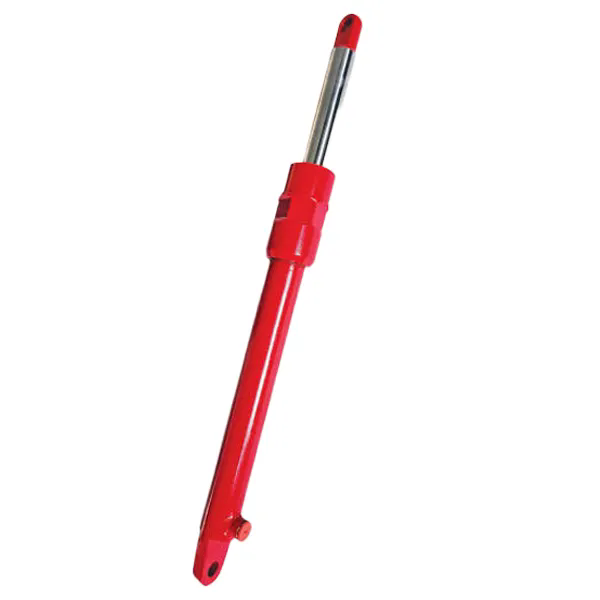

Kolvstångsmaterial:Kolvstången är den mest korrosionskritiska komponenten i Harvester Hydraulcylinder eftersom den är direkt exponerad för den yttre miljön. Det vanligaste materialet för lantbrukscylinderstavar är induktionshärdat och hårdkromat kolstål (typiskt AISI 1045 eller motsvarande). Detta ger en bra balans mellan styrka och korrosionsskydd till måttlig kostnad. Korrosionsbeständigheten hos detta system tillhandahålls i första hand av den hårda förkromningen, som har en tjocklek på typiskt 20-40 μm. Förkromning har dock inneboende mikrosprickor som kan tillåta korrosiva angrepp att nå det underliggande stålet, vilket leder till gropbildning och eventuellt fel.

För mer krävande applikationer finns alternativa material tillgängliga. Rostfria stålsorter som 316L ger överlägsen korrosionsbeständighet men har lägre hållfasthet och högre materialkostnad än kolstål. För applikationer där korrosion är ett stort problem rekommenderar vi ofta stänger av rostfritt stål med en passiveringsbehandling efter bearbetning. Ett tredje alternativ är användningen av nickelkrompläterade stavar, som ger ett skyddssystem med två lager med förbättrad korrosionsbeständighet jämfört med standardförkromning. Följande tabell jämför korrosionsbeständigheten hos vanliga stångmaterial.

Cylinderrörsmaterial:Cylinderröret är vanligtvis tillverkat av kalldraget sömlöst stålrör (ST52.4 eller motsvarande) med en finslipad invändig yta. Röret är skyddat från yttre korrosion med färg eller pulverlackering. Inre korrosion är generellt sett mindre oroande eftersom röret ständigt väts med hydraulolja, vilket ger en viss grad av skydd. Men om oljan blir förorenad med vatten (kondensat från temperaturfluktuationer) kan inre korrosion uppstå.

Material för kolv och gavel:Dessa komponenter är vanligtvis tillverkade av segjärn (GJS 400-15) eller smidd stål. Korrosionsbeständigheten hos dessa material är mindre kritisk än staven eftersom de inte är direkt exponerade för den yttre miljön. Korrosion i tätningsspår kan dock äventyra tätningsintegriteten, vilket leder till läckage.

Jämförelse av korrosionsbeständighet av cylindermaterial.

Vår fabrik på Raydafon upprätthåller materialspecifikationer som definierar minsta acceptabla korrosionsbeständighet för varje komponent. För vanliga jordbruksapplikationer rekommenderar vi användning av induktionshärdade 1045 stålstänger med hårdförkromning och ett nickelunderlag. För applikationer där cylindern kommer att utsättas för gödningsmedel, bekämpningsmedel eller saltlösningar rekommenderar vi att du uppgraderar till 316L stavar och rör av rostfritt stål.

4. Ytskyddstekniker och beläggningssystem

Förutom materialval spelar ytskyddstekniker en avgörande roll för korrosionsbeständigheten hos hydraulcylindrar för jordbruket. Effektiviteten hos ett beläggningssystem beror på flera faktorer: beläggningens sammansättning, beredningen av substratet, appliceringsprocessen och beläggningens tjocklek. Det här avsnittet granskar de primära beläggningsteknologier som används i industrin och presenterar resultaten av accelererade korrosionstestningar som utförts av vår fabrik.

Hård förkromning (elektropäterad krom).Hårdkromplätering är industristandarden för hydrauliska cylinderstänger. Kromskiktet ger utmärkt slitstyrka, låg friktion och måttlig korrosionsbeständighet. Tjockleken på kromskiktet är vanligtvis 20-40μm. En nackdel med hårdförkromning är den inneboende porositeten hos kromavlagringen. Mikrosprickorna i kromskiktet kan tillåta fukt att nå stålsubstratet, vilket leder till lokal korrosion vid sprickorna. För att mildra detta applicerar vissa tillverkare ett nickelunderlag före kromskiktet, vilket ger en korrosionsbarriär. Kombinationen av nickel-kromplätering ger betydligt bättre korrosionsbeständighet än enbart krom.

Nickelplätering (elektrolös nickel).Elektrofri nickelplätering är en kemisk avsättningsprocess som ger en enhetlig, hård och korrosionsbeständig beläggning. Nickelbeläggningen är icke-porös och ger ett utmärkt skydd mot korrosion. Elektrofritt nickel appliceras ofta på komponenter som kräver hög korrosionsbeständighet men som inte utsätts för hårt slitage. Beläggningens tjocklek är vanligtvis 10-25 μm. För skördarens hydraulcylinder används ibland strömlöst nickel på stavytan på avancerade enheter.

Termisk spraybeläggning (keramik, hårdmetall, metall).Termiska sprayprocesser, såsom HVOF (High Velocity Oxy-Fuel), avsätter beläggningar genom att driva smälta eller halvsmälta partiklar på substratet. Volframkarbidbeläggningar ger utmärkt slitstyrka och god korrosionsbeständighet när de är ordentligt tätade. Keramiska beläggningar (kromoxid, aluminiumoxid) ger exceptionell korrosionsbeständighet och hårdhet, men kan vara sprödare än metalliska beläggningar.

Färg- och pulverlackeringssystem.För de yttre ytorna på cylinderröret och ändlocken ger färg- och pulverlackeringssystem det primära korrosionsskyddet. Beläggningssystemet består typiskt av en primer, ett mellanskikt och en topplack. Primern ger vidhäftning och initialt korrosionsskydd, mellanskiktet ger tjocklek och barriäregenskaper, och topplacken ger UV-beständighet och estetiskt utseende. Den totala beläggningstjockleken för lantbrukscylindrar är vanligtvis 80-120μm.

Tabellen nedan sammanfattar korrosionsbeständighetstestresultaten för olika beläggningssystem, baserat på saltspraytestning (ASTM B117) och cyklisk korrosionstestning (ISO 11997).

Baserat på dessa testresultat och fältprestandadata har vår fabrik utvecklat en standardbeläggningsspecifikation för skördarens hydraulcylinder. För staven rekommenderar vi ett nickel-krompläteringssystem med en nickelunderlagstjocklek på 10-12μm och ett kromöverskikt på 25-30μm. För de yttre ytorna rekommenderar vi ett treskiktsfärgsystem (zinkrik grundfärg, epoximellanfärg och polyuretantäckfärg) med en total tjocklek på 100-120μm. Denna specifikation ger en optimal balans mellan korrosionsskydd och kostnad, och vi har dokumenterat fältlivslängd som överstiger 5 000 timmar med detta system.

5. Korrosionsbeständighet och total ägandekostnad

Beslutet att investera i förbättrad korrosionsbeständighet för hydraulcylindrar för jordbruket är i grunden ett ekonomiskt beslut. Medan högre specifikation av material och beläggningssystem har högre initiala kostnader, kan de minska den totala ägandekostnaden under utrustningens livscykel. Detta avsnitt presenterar en metod för att utvärdera den ekonomiska effekten av korrosionsbeständighet och ger en kvantitativ analys baserad på verkliga driftsförhållanden.

Total ägandekostnadsmodell:TCO för en hydraulcylinder inkluderar den initiala inköpskostnaden, kostnaden för förebyggande underhåll, kostnaden för reparationsdelar, kostnaden för arbete för reparationer och de ekonomiska konsekvenserna av stillestånd. Korrosionsbeständighet påverkar var och en av dessa kostnadselement. En cylinder med dålig korrosionsbeständighet kommer att ha högre underhållskostnader, tätare reparationer, kortare livslängd och mer stillestånd än en cylinder med förbättrat korrosionsskydd. TCO-analysen bör också ta hänsyn till de indirekta kostnaderna förknippade med fältfel, såsom skador på skörden på grund av utrustningshaveri och säkerhetsincidenter.

Ekonomisk analys av investeringar i korrosionsbeständighet:Vi genomförde en TCO-analys för tre hydraulcylinderkonfigurationer för skördare som används på en 300 HP skördetröska som arbetar i en typisk jordbruksmiljö i Mellanvästern i USA. Konfigurationerna var: (a) standardkorrosionsskydd (1045 stång + hård krom; standardfärg); (b) Förbättrat korrosionsskydd (1045 stång + nickel-krom; pulverlack); och (c) maximalt korrosionsskydd (316L stav + strömlöst nickel; premiumfärgsystem).

Analysen genomfördes över en 10-årig utrustningslivscykel, med antagande om 500 timmars drift per år (2 500 timmar per säsong, där 5 säsonger representerar en typisk skördetröskans livslängd före utbyte). Kostnaden för stillestånd uppskattades till 1 500 USD per timme baserat på genomsnittliga driftskostnader för en 300HP-tröska.

Analysen visar att investeringar i förbättrat korrosionsskydd ger en betydande ekonomisk avkastning. Den maximala skyddscylindern, trots att den hade mer än dubbelt så stor som initialkostnaden för standardcylindern, minskade TCO med $38 250 under 10-årsperioden. Den förbättrade skyddscylindern gav en minskning på 25 500 USD i TCO. Dessa besparingar uppnås främst genom färre byten och minskade stilleståndskostnader. PåRaydafon Technology Group Co., Limited, förser vi våra kunder med TCO-analyser för deras specifika applikationer för att hjälpa dem att fatta välgrundade upphandlingsbeslut.

6. Vanliga frågor (FAQ)

Fråga 1: Hur kan jag veta om korrosion börjar påverka min cylinder innan den misslyckas?

Svar: Det finns flera visuella indikatorer och prestandaindikatorer på korrosionsuppkomst. På kolvstången, leta efter följande tecken: närvaron av rostfärgade streck eller fläckar på stavytan när cylindern är indragen; synliga gropfrätningar, som kommer att kännas grova vid beröring och kan vara synliga som små mörka fläckar; och minskad jämnhet på stavytan, vilket kan kännas genom att föra en nagel över staven. När det gäller prestanda kan du märka ökat tätningsläckage, vilket uppträder som olja som rinner från cylinderstångstätningen, ökat driftsljud på grund av högre friktion och minskad driftshastighet. Om något av dessa tecken finns, bör cylindern inspekteras och vid behov servas.

Fråga 2: Vilken är den typiska livslängden för en korrosionsbeständig jordbrukshydraulikcylinder?

Svar: Livslängden för en väldesignad och tillverkad hydraulcylinder för jordbruket med lämpligt korrosionsskydd är vanligtvis 3 000-5 000 timmars drift. För cylindrar med förbättrat korrosionsskydd (som nickel-kromstavar och pulverlackering) kan livslängden förlängas till 7 000-10 000 timmar. Dessa siffror är baserade på fältprestandadata som samlats in av vår fabrik och är föremål för användarens specifika driftsförhållanden och underhållspraxis. Regelbundet underhåll är viktigt för att maximera livslängden.

Fråga 3: Kan jag eftermontera en standardcylinder med korrosionsbeständiga komponenter?

Svar: Ja, det är möjligt att eftermontera en standardcylinder med korrosionsbeständiga komponenter, men omfattningen av eftermonteringen beror på vilken skyddsgrad som krävs. Den mest kritiska komponenten att uppgradera är kolvstången. Att ersätta standardkromstaven med en nickel-krom- eller rostfritt stålstav kan förbättra korrosionsbeständigheten avsevärt. Dessutom kan utsidan målas om eller pulverlackeras för att förbättra rörets skydd. En komplett eftermontering kan dock kosta nästan lika mycket som en ny cylinder, så den ekonomiska motiveringen måste bedömas från fall till fall. Vår fabrik erbjuder både komplett cylinderbyte och komponentuppgraderingsalternativ.

Fråga 4: Är jordbrukscylindrar i rostfritt stål alltid bättre än kolstål med beläggning?

Svar: Inte nödvändigtvis. Cylindrar i rostfritt stål (316L eller 17-4PH) erbjuder utmärkt korrosionsbeständighet och kan vara kostnadseffektiva i svåra korrosiva miljöer. De är dock betydligt dyrare än kolstål med skyddande beläggningar och är kanske inte nödvändiga för alla applikationer. Dessutom har rostfritt stål en lägre utmattningshållfasthet än kolstål vid jämförbara hårdhetsnivåer, vilket kan påverka cylinderns livslängd i högcykelapplikationer. Vår rekommendation är att välja material och beläggningssystem baserat på den specifika driftsmiljön och förväntade livslängden. Vi kan göra en korrosionsriskbedömning för att vägleda detta val.

Fråga 5: Vilka underhållsmetoder förlänger livslängden för hydraulcylindrar för jordbruket?

Svar: Följande underhållsmetoder är effektiva för att förlänga livslängden för hydraulcylindrar för jordbruket: efter varje driftdag, torka av den exponerade stången med en ren trasa för att avlägsna frätande rester; applicera en tunn film av lätt olja eller en korrosionsinhibitor på den exponerade stavytan; inspektera stavytan varje månad för tecken på gropbildning eller skåror; inspektera regelbundet cylinderrörets utsida för tecken på korrosion; schemalägg byte av stångtätningar och torkare baserat på tillverkarens rekommendationer; och implementera ett testprogram för hydraulolja för att övervaka oljetillståndet och upptäcka föroreningar. Dessa metoder, i kombination med användningen av högkvalitativa korrosionsbeständiga cylindrar, kan avsevärt förlänga livslängden.

7. Slutsats

Korrosionsbeständighet är ett grundläggande krav för lantbrukshydraulikcylindrar som arbetar i de krävande miljöerna för modern jordbruksverksamhet. Kombinationen av mekanisk påfrestning, kemisk exponering och fukt i miljön skapar förhållanden som snabbt kan bryta ned oskyddade cylindrar, vilket leder till minskad prestanda, ökade underhållskostnader och oväntade stillestånd under kritiska skördeperioder. Som analysen i denna artikel har visat sträcker sig den ekonomiska effekten av korrosionsrelaterade fel långt utöver kostnaden för reservdelar. Den totala ägandekostnaden för korrosionsbeständiga cylindrar är vanligtvis lägre än för standardcylindrar när man tar hänsyn till hela livscykeln.

Nyckeln till att uppnå adekvat korrosionsbeständighet ligger i en kombination av faktorer: att välja material som är kompatibla med den specifika driftsmiljön, applicera lämpliga skyddsbeläggningar och designa cylindern för att minimera sårbara områden. Vår fabrik på Raydafon Technology Group Co., Limited har utvecklat ett heltäckande tillvägagångssätt för korrosionsbeständighet som tar itu med var och en av dessa faktorer, vilket resulterar i hydrauliska cylindrar för jordbruket som ger tillförlitlig livslängd i de mest krävande tillämpningarna. Vi fortsätter att forska och implementera nya korrosionsskyddsteknologier för att ytterligare förlänga livslängden på våra produkter.

Kontakta Raydafon Technology Group Co., Limitedför att diskutera dina specifika krav på korrosionsbeständighet.
