Vad är skillnaden mellan enkelverkande och dubbelverkande skördarhydraulikcylindrar?

Inom området för jordbruksmaskiner, särskilt inom skördeutrustning, är den hydrauliska cylindern en grundläggande komponent. Den omvandlar hydraulvätsketrycket till linjär kraft och rörelse, vilket möjliggör kontroll av olika funktioner, från att lyfta skärbordsenheter till att justera cylinderpositionerna. Bland de vanligaste typerna av hydraulcylindrar som används i skördare är de enkelverkande och dubbelverkande cylindrarna. Valet mellan dessa två typer är inte godtyckligt; det är ett kritiskt tekniskt beslut som påverkar maskinens prestanda, effektivitet och kostnad.

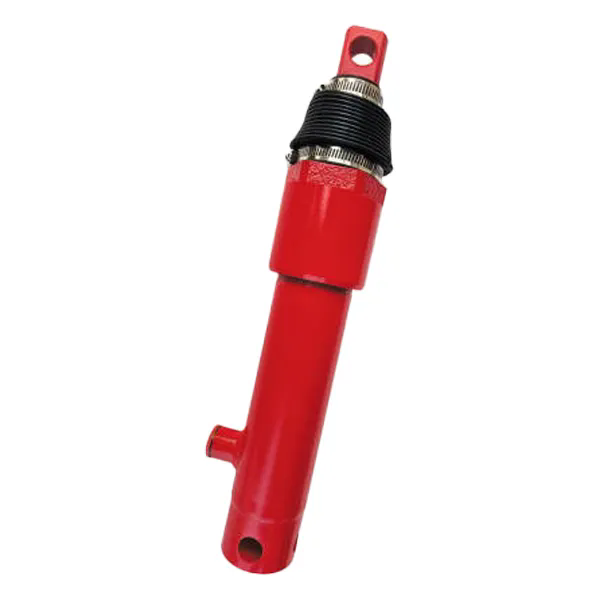

Den grundläggande skillnaden mellan ett enkelverkande och ett dubbelverkandeSkördare Hydraulcylinderligger i hur hydraulvätska appliceras för att generera rörelse. En enkelverkande cylinder använder hydrauliskt tryck för att förlänga kolven i en riktning, med returslaget åstadkommes av en yttre kraft, typiskt gravitation eller en fjäder. En dubbelverkande cylinder använder hydrauliskt tryck för att förlänga och dra tillbaka kolven, vilket ger en kraftfull rörelse i båda riktningarna. Denna kärnskillnad driver variationer i design, applikation och prestandaegenskaper. Den här artikeln ger en systematisk teknisk analys av båda cylindertyperna, undersöker deras funktionsprinciper, konstruktion, applikationsområden och urvalskriterier. Syftet är att utrusta ingenjörer, tekniker och inköpsproffs med en tydlig förståelse för fördelarna och begränsningarna för varje typ.

Innehållsförteckning

• 1. Driftsprinciper: Hur enkelverkande och dubbelverkande cylindrar fungerar
• 2. Konstruktion och komponentskillnader
• 3. Användningsspecifikationer i skördarsystem
• 4. Prestanda och kontrollegenskaper
• 5. Urvalskriterier: Vilken cylindertyp ska man välja?
• 6. Vanliga frågor (FAQ)
• 7. Slutsats

1. Driftsprinciper: Hur enkelverkande och dubbelverkande cylindrar fungerar

En hydraulcylinder är ett mekaniskt ställdon som omvandlar hydraulisk energi (vätsketryck) till mekanisk energi (linjär kraft och rörelse). Kärnprincipen är appliceringen av trycksatt hydraulvätska på en kolv i en cylindertrumma. Trycket verkar på kolvområdet och genererar en kraft som förflyttar kolven och den bifogade stången. Rörelseriktningen bestäms av vilken sida av kolven vätskan appliceras på. Den enkelverkande och dubbelverkande skördarens hydraulcylinder skiljer sig fundamentalt i hur vätskan appliceras för att kontrollera rörelsen.

Enkelverkande cylinder:En enkelverkande cylinder har en port för hydraulvätskan. Vätskan appliceras på endast en sida av kolven (vanligtvis undersidan). Trycket trycker kolven och stången i en riktning och förlänger cylindern. Returslaget (indragning av kolven) uppnås av en yttre kraft. De vanligaste yttre krafterna är gravitation (tyngden av lasten som drar tillbaka kolven) eller en mekanisk fjäder. Enkelverkande cylindrar är enkla i designen och används i applikationer där själva lasten ger returkraften. I en skördare kan en enkelverkande skördarhydraulikcylinder användas för uppgifter som att lyfta en tung komponent, där komponentens vikt ger returkraften när det hydrauliska trycket släpps.

Dubbelverkande cylinder:En dubbelverkande cylinder har två portar, en på varje sida av kolven. Hydraulvätska kan tillföras till båda portarna för att generera rörelse i båda riktningarna. För att förlänga cylindern tillförs vätska till den nedre porten och trycker upp kolven. För att dra tillbaka cylindern tillförs vätska till den övre porten, vilket trycker ned kolven. Detta ger kraftfull rörelse i båda riktningarna. Kraften som genereras i varje riktning är inte nödvändigtvis lika, eftersom kolvens effektiva area är olika på de två sidorna (stavsidan har en mindre effektiv area på grund av stavens tvärsnitt). Dubbelverkande cylindrar ger mer exakt kontroll och används där kraft krävs i båda riktningarna. I en skördare används dubbelverkande skördarhydraulikcylinder för funktioner som att styra höjden på en rulle, vinkla ett skärbord eller justera positionen för en knivbalk, där kraftfull rörelse krävs i båda riktningarna.

Följande tabell ger en jämförelse sida vid sida av driftsprinciperna.

PåRaydafon Technology Group Co., Limited, tillverkar vi både enkelverkande och dubbelverkande skördarhydraulikcylinder för att möta de olika behoven inom jordbrukssektorn. Vårt ingenjörsteam kan ge expertvägledning om valet av lämplig cylindertyp för en specifik tillämpning.

2. Konstruktion och komponentskillnader

Konstruktionen av en enkelverkande och dubbelverkande skördarhydraulikcylinder speglar deras olika funktionsprinciper. Kärnkomponenterna i båda cylindertyperna är likartade: en cylindertrumma, en kolv, en stång, tätningar och ändlock. Det finns dock betydande skillnader i detaljerna i konstruktionen, vilket påverkar deras prestanda och tillförlitlighet. De primära skillnaderna finns i kolven och kolvtätningssystemet.

Kolv:I en enkelverkande cylinder är kolven vanligtvis en enkel skivliknande komponent som är fäst vid stången. Kolven används för att överföra kraften från hydraulvätskan till stången. I en dubbelverkande cylinder är kolven en mer komplex komponent. Den har tätningar på båda sidor för att förhindra vätskeläckage mellan de två kamrarna. Kolven ska kunna stå emot tryck från båda sidor, vilket kräver en robust konstruktion. Kolven i en dubbelverkande cylinder inkluderar ofta en styrring (eller slitring) för att bibehålla inriktning och förhindra metall-mot-metall-kontakt mellan kolven och cylinderloppet.

Tätningar:Tätningssystemet är avgörande för prestandan hos alla hydraulcylindrar. I en enkelverkande cylinder är det primära tätningskravet att förhindra vätskeläckage från kolvens trycksatta sida. I en dubbelverkande cylinder krävs tätningar på båda sidor av kolven för att förhindra läckage mellan de två kamrarna. Detta är ett mer krävande tätningskrav, eftersom det kräver en tätning som tål tryck från båda håll. Kolvtätningen i en dubbelverkande cylinder är ofta en dubbelverkande tätning, såsom en U-koppstätning eller en polyuretan-tätning.

Stångtätningar:Båda cylindertyperna har stångtätningar för att förhindra vätskeläckage längs stången. Stångtätningen i en dubbelverkande cylinder måste dock även klara de högre tryck som kan uppstå på kolvens stavsida. Detta kan kräva en mer robust stångtätningsdesign.

Dämpning:Dubbelverkande cylindrar har ofta dämpningsfunktioner i slutet av slaget för att minska stötkrafter och buller. Detta är särskilt viktigt i applikationer där cylindern förflyttar tunga laster med höga hastigheter. Dämpning är mindre vanligt i enkelverkande cylindrar, eftersom returslaget vanligtvis styrs av en extern kraft.

Följande tabell ger en jämförelse av konstruktionsegenskaperna för enkelverkande och dubbelverkande skördarhydraulikcylinder.

På Raydafon Technology Group Co., Limited, tillverkar vi Harvester Hydraulic Cylinder med högkvalitativa material och exakta tillverkningsprocesser. Våra cylindrar är designade för att möta de krävande kraven för jordbruksapplikationer, vilket ger pålitlig och långvarig prestanda.

3. Användningsspecifikationer i skördarsystem

Valet mellan en enkelverkande och en dubbelverkande skördarhydraulikcylinder påverkas starkt av den specifika tillämpningen inom skördaren. Varje typ av cylinder är lämpad för särskilda funktioner baserat på erforderlig rörelse, kraftprofil och kontrollkrav. En skördarhydraulikcylinder används i en mängd olika funktioner på maskinen, från att lyfta tunga komponenter till att kontrollera komplicerade rörelser.

Enkelverkande cylinderapplikationer:Enkelverkande cylindrar används vanligtvis i applikationer där lasten kan ge returkraften. I en skördare innefattar detta ofta lyftoperationer där komponentens vikt ger returkraften. Till exempel kan en enkelverkande cylinder användas för att lyfta skärbordet (skärbalken) på en skördetröska. När hydrauliskt tryck appliceras sträcker sig cylindern och lyfter upp samlingsröret. När trycket släpps trycker samlingsrörets vikt tillbaka cylindern. På samma sätt används enkelverkande cylindrar för justering av rullens höjd på vissa skördare, där rullens vikt ger returkraften.

Dubbelverkande cylindertillämpningar:Dubbelverkande cylindrar används i applikationer som kräver kraftfull rörelse i båda riktningarna. I en skördare inkluderar detta funktioner som att styra skärbordets vinkel, justera läget för en rulle och manövrera avlastningsskruven. Till exempel kan en dubbelverkande skördarhydraulikcylinder användas för att luta skärbordet för att följa markens kontur. Cylindern kan förlängas eller dras in för att justera samlingshuvudets vinkel. På liknande sätt används ofta en dubbelverkande cylinder för att styra positionen för en avlastningsskruv, vilket gör att den kan förlängas eller dras in efter behov. Förmågan att ge kraftfull rörelse i båda riktningarna är avgörande för exakt kontroll av dessa funktioner.

Tabellen nedan ger en sammanfattning av typiska applikationer för varje cylindertyp i en skördare.

På Raydafon har vi lång erfarenhet av att tillverka skördarhydraulikcylinder för ett brett spektrum av applikationer. Vårt ingenjörsteam kan ge expertvägledning om lämplig cylindertyp för din specifika applikation.

4. Prestanda och kontrollegenskaper

Prestandan och kontrollegenskaperna för en enkelverkande och en dubbelverkande skördarhydraulikcylinder är en direkt följd av deras konstruktion och funktionsprinciper. Att förstå dessa egenskaper är avgörande för att välja rätt cylinder för en given applikation och för att integrera den i det övergripande hydraulsystemet. De primära prestandaegenskaperna att beakta är kraftuttaget, hastighetskontroll och kontrollerbarhet.

Force Output:Kraftuttaget från en hydraulcylinder bestäms av det hydrauliska trycket och kolvens effektiva area. För en enkelverkande cylinder genereras kraften endast på förlängningsslaget. Kraften är lika med trycket multiplicerat med hela kolvens area. För en dubbelverkande cylinder genereras kraften på både förlängnings- och indragningsslagen. Kraften på förlängningsslaget är densamma som för en enkelverkande cylinder (tryck x full kolvarea). Kraften på indragningsslaget är lägre eftersom den effektiva arean reduceras med stavarean (tryck x (kolvarea - stavarea)). Denna skillnad kan vara betydande, särskilt i cylindrar med stora stavar.

Hastighetskontroll:Hastigheten hos en hydraulcylinder styrs av hydraulvätskans flödeshastighet. För en enkelverkande cylinder styrs hastigheten endast på förlängningstakten. Hastigheten på indragningsslaget styrs av den yttre kraften (tyngdkraften eller fjädern). För en dubbelverkande cylinder kan hastigheten styras på både förlängnings- och indragningstakten genom att justera flödeshastigheten till lämplig port. Detta ger mer exakt kontroll över cylinderns rörelse.

Styrbarhet:En dubbelverkande skördarhydraulikcylinder erbjuder mer exakt kontroll än en enkelverkande cylinder. Möjligheten att applicera hydrauliskt tryck på båda sidor av kolven möjliggör en mer exakt positionering av lasten. Den dubbelverkande cylindern tillåter också användning av regenerativa kretsar, vilket kan öka cylinderns hastighet i vissa applikationer. Enkelverkande cylindrar är mindre kontrollerbara, eftersom returslaget är beroende av en yttre kraft.

Följande tabell sammanfattar prestandaegenskaperna för enkelverkande och dubbelverkande skördarhydraulikcylinder.

Hos Raydafon är vår Hydraulcylinder för skördare designad för att leverera hög prestanda och pålitlig drift. Vi använder avancerad tillverkningsteknik för att säkerställa jämn kvalitet och lång livslängd.

5. Urvalskriterier: Vilken cylindertyp ska man välja?

Valet av lämplig skördarhydraulikcylindertyp (enkelverkande eller dubbelverkande) är ett avgörande tekniskt beslut som påverkar systemets prestanda, tillförlitlighet och kostnad. Urvalsprocessen bör baseras på en systematisk utvärdering av ansökningskraven. Följande kriterier bör beaktas:

Krav på kraft:Kräver applikationen kraft åt båda hållen? Om endast en lyft- eller tryckkraft krävs kan det räcka med en enkelverkande cylinder. Om kraft krävs i båda riktningarna krävs en dubbelverkande cylinder. Tänk också på storleken på den kraft som krävs i varje riktning. Kraften på en dubbelverkande cylinders indragningsslag är lägre än förlängningsslaget på grund av stångarean, vilket kan vara en faktor.

Kontrollkrav:Hur exakt måste styrningen av cylindern vara? Om enkel på/av-kontroll är tillräcklig kan en enkelverkande cylinder vara tillräcklig. Om exakt positionering krävs behövs en dubbelverkande cylinder. Fundera även på om applikationen kräver att cylindern håller ett läge, vilket är lättare att uppnå med en dubbelverkande cylinder.

Hastighetskrav:Kräver applikationen kontrollerad hastighet i båda riktningarna? Om hastighetskontroll endast krävs på förlängningstakten, kan en enkelverkande cylinder vara acceptabel. Om hastighetskontroll krävs på båda slagen krävs en dubbelverkande cylinder.

Kostnadsöverväganden:Enkelverkande cylindrar är i allmänhet billigare än dubbelverkande cylindrar på grund av sin enklare design. Kostnadsbesparingarna för en enkelverkande cylinder måste dock vägas mot de potentiella prestanda- och kontrollbegränsningarna.

På Raydafon Technology Group Co., Limited, kan vi hjälpa till med valet av lämplig skördarhydraulikcylinder för din specifika applikation. Vårt ingenjörsteam kan ge expertvägledning baserat på dina krav.

6. Vanliga frågor (FAQ)

Fråga 1: Kan en enkelverkande cylinder omvandlas till en dubbelverkande cylinder?

Svar: Nej, en enkelverkande cylinder kan inte omvandlas till en dubbelverkande cylinder. Utformningen av cylindern är fundamentalt annorlunda. En enkelverkande cylinder har bara en port och en enkel uppsättning tätningar, medan en dubbelverkande cylinder har två portar och tätningar på båda sidor av kolven. Ombyggnad skulle kräva en fullständig omkonstruktion av cylindern och byte av kolv och tätningar, vilket inte är kostnadseffektivt. Det är i allmänhet mer praktiskt att köpa en dubbelverkande cylinder för applikationer som kräver dubbelriktad kraft.

Fråga 2: Vad händer med vätskan på den icke-trycksatta sidan av en enkelverkande cylinder?

Svar: I en enkelverkande cylinder ventileras den icke-trycksatta sidan av kolven vanligtvis till atmosfären. Detta tillåter luft att komma in i och ut ur cylindern när kolven rör sig, vilket förhindrar att ett vakuum eller övertryck utvecklas. Denna ventilation uppnås genom en andningsöppning. Vissa enkelverkande cylindrar har även en stångände som är öppen mot omgivningen.

Fråga 3: Vilken typ av cylinder används mest i moderna skördare?

Svar: Moderna skördare använder en kombination av enkelverkande och dubbelverkande skördarhydraulikcylinder, beroende på den specifika applikationen. För enkla lyftuppgifter används ofta enkelverkande cylindrar. För mer komplexa funktioner som kräver exakt kontroll och dubbelriktad kraft är dock dubbelverkande cylindrar standard. Trenden i moderna skördare går mot fler dubbelverkande cylindrar, eftersom de ger större kontroll och mångsidighet.

Fråga 4: Hur vet jag om min applikation behöver en enkelverkande eller dubbelverkande cylinder?

Svar: Valet beror på applikationens kraft- och kontrollkrav. Om du behöver en kraft i endast en riktning och returslaget kan åstadkommas med gravitation eller en fjäder, kan en enkelverkande cylinder räcka. Behöver du kraft åt båda hållen eller exakt kontroll av cylinderns position krävs en dubbelverkande cylinder. Vårt tekniska team kan hjälpa dig att analysera din ansökan.

Fråga 5: Hur påverkar stavstorleken kraften hos en dubbelverkande cylinder?

Svar: Stångstorleken minskar kolvens effektiva yta vid indragningsslaget. Kraften på indragningsslaget är lika med trycket multiplicerat med kolvarean minus stavarean. Detta innebär att indragningskraften alltid är lägre än utskjutningskraften. Skillnaden mellan förlängnings- och indragningskrafterna är mer signifikant på cylindrar med större stångdiametrar. För tillämpningar som kräver hög kraft i båda riktningarna kan en cylinder med en liten stång vara att föredra.

7. Slutsats

Den enkelverkande och dubbelverkande skördarhydraulikcylindern är båda viktiga komponenter i jordbruksmaskiner, men de tjänar olika syften. Den enkelverkande cylindern ger kraft i en riktning, med returslaget åstadkommes av en extern kraft, vilket gör den lämplig för enkla lyftuppgifter. Den dubbelverkande cylindern ger kraft i båda riktningarna, erbjuder exakt kontroll och mångsidighet för komplexa funktioner. Valet av lämplig cylindertyp beror på de specifika tillämpningskraven, inklusive behovet av dubbelriktad kraft, kontrollprecision och hastighetskontroll.

På Raydafon Technology Group Co., Limited, har vi åtagit oss att tillhandahålla högkvalitativ skördarhydraulikcylinder som uppfyller de krävande kraven från jordbruksindustrin. Vårt omfattande utbud av cylindrar inkluderar både enkelverkande och dubbelverkande konstruktioner, och vårt erfarna ingenjörsteam kan ge expertvägledning om val och tillämpning av dessa produkter. Vi inbjuder dig att kontakta oss för mer information.
