PGA Series Auger Drive Planetarisk växellåda för foderblandare

PGA-seriens skruvdrivna planetväxellådor är byggda för TMR-foderblandare och dietmatare som drivs från ett 540 rpm traktorkraftuttag. Kontinuerligt vridmoment går från 3 810 N·m (PGA-502) till 42 000 N·m (PGA-4203/4204), med förhållanden från 11,1:1 till 662,8:1 och standard 1" 3/8 Z6 eller 1" 3/4 Z20 ingångssplines. Kugghjul och axlar är av höghållfast legerat stål, gasförkolat till cirka HRC58 tand-ythårdhet; gjutjärnshuset i ett stycke använder dubbel tätning till IP65 för damm, slam och sköljning. Tillverkad av Raydafon i sin egen ISO 9001-verkstad i Ningbo, Kina, för OEM-blandare och som ersättningsenhet för gårdar och återförsäljare. Anpassade utväxlingar, utgångsflänsar och monteringsytor enligt ritning. Skicka din mixermodell eller ritning för ett bekräftat urval och offert inom 24 timmar.

PGA Series Auger Drive Planetarisk växellåda för foderblandare

En 540 rpm kraftuttagsdriven planetreducerare för TMR-blandare och dietmatare, som levererar 3 810–42 000 N·m kontinuerligt vridmoment med förhållanden från 11,1:1 till 662,8:1. Gjutjärnshölje, växling av uppkolad legerat stål, dubbel tätning och IP65-skydd för dagligt arbete i damm, lera och sköljning.

  • 3 810–42 000Kontinuerligt vridmoment (N·m)
  • 11.1:1–662.8:1Tillgängliga förhållanden
  • 540 rpmNominell ingångshastighet
  • IP65Damm- och vattenskydd

PGA Series Auger Drive Planetarisk växellåda för foderblandare och TMR-vagnar

PGA-serien är skruvdrivenheten som sitter mellan traktorns kraftuttag och blandningsskruven på en foderblandare. En inmatning på 540 rpm från traktorn reduceras genom ett planetsteg till den låga rotation med högt vridmoment som skruven behöver för att lyfta och vika ensilage, hö och kraftfoder utan att stanna. Eftersom lastvägen delas över flera planetväxlar, förblir drevet tillräckligt kompakt för att skruvas fast på mixerns front- eller sidoplåt samtidigt som det producerar ett kontinuerligt vridmoment från 3 810 N·m på den minsta modellen till 42 000 N·m på den största.

Raydafon bygger PGA-serien i sin egen verkstad i Ningbo, Kina, under ett ISO 9001 kvalitetssystem och levererar den till foderblandare och dietfodertillverkare som en OEM-enhet samt till återförsäljare som en ersättningsväxellåda. Om din maskin är kraftuttagsdriven, koppla ihop den med enKraftöverföringsaxel för foderblandare; om din mixer använder ett fassteg istället för ett planet, jämförfoderblandarväxellådaintervall på samma sida.

Vad är en Auger Drive Planetarisk växellåda och hur fungerar den?

En skruvdriven planetväxellåda är en koaxial reducering i vilken ett solhjul driver flera planetväxlar som roterar inuti ett ringhjul medan de bärs av en planetbärare. Vridmoment överförs därför genom flera kuggkontakter på en gång istället för ett enda par, vilket är anledningen till att en planetenhet kan bära en tung blandarlast i ett kort, runt hus och varför den står emot den stöt som uppstår när en hel skruv startar i fruset eller komprimerat foder.

I en foderblandare är sekvensen okomplicerad: traktorkraftuttag vid 540 rpm, planetreduktion till cirka 5–50 rpm vid skruvaxeln och en vridmomentmultiplicering som låter en jämförelsevis liten traktor vrida en stor blandningsskruv. Det är också därför som PGA-serien väljs av gårdar som kör små traktorer – växellådan, inte traktorn, ger den extra vridkraften. Samma princip gäller för ensilage- och biogasanläggningar, där kontinuerlig låghastighetsrotation är viktigare än topphastighet.

Tekniska specifikationer och modellutbud

Alla modeller har en ingångshastighet på 540 rpm. Rulla tabellen i sidled för att se varje kolumn.

Modell Kontinuerligt vridmoment (N·m) Max vridmoment (N·m) Förhållande i Ingående axel
Enstegs- och tvåstegsmodeller
PGA-502 3,810 7 620 12.36–15.51 1" 3/8 Z6
PGA-1002/3 8 500 17 000 16.8–30.6 1" 3/4 Z20
PGA-1202 11 600 23 200 11.1–19.4 1" 3/4 Z20
PGA-1602/3 15 700 31 400 13,4–47,5 1" 3/4 Z20
PGA-1702/3 15 700 31 400 13,4–47,5 1" 3/4 Z20
PGA-2102/3 21 000 47 000 12,1–62,1 1" 3/4 Z20
PGA-2502 23,780 48 000 13.6–23.6 1" 3/4 Z20
PGA-3003/4 30 760 61 520 25,7–84,4 1" 3/4 Z20
PGA-4203 42 000 142 000 27,8–91,4 1" 3/4 Z20
Modeller med hög kvot för stora vertikalblandare och biogasmatare
PGA-1603 15 700 31 400 24,4–116,9 1" 3/4 Z20
PGA-1703 15 700 31 400 24,4–116,9 1" 3/4 Z20
PGA-2103 21 000 47 000 31,8–126,5 1" 3/4 Z20
PGA-2503 23,780 48 000 35,7–142,2 1" 3/4 Z20
PGA-3004 30 760 61 520 97,4–612,3 1" 3/4 Z20
PGA-4204 42 000 142 000 105,4–662,8 1" 3/4 Z20
  • Max vridmoment är den intermittenta topp som växellådan accepterar under uppstart av en laddad skruv; kontinuerligt vridmoment är värdet för oavbruten blandningsdrift.
  • Ingående axelalternativ som visas är standard 1"3/8 Z6 och 1"3/4 Z20 kraftuttagsprofiler. Andra splines, hålstorlekar och utgående flänsdimensioner kan bearbetas enligt din ritning.
  • Förhållanden utanför det angivna intervallet för en given bildruta kan ibland uppnås genom att kombinera steg – skicka den önskade uthastigheten så bekräftar vi.

Hur man väljer rätt PGA-modell för din mixer

  1. Matcha ramen till traktorns kraft och skruvstorlek.Små 40–80 hk blandare kör vanligtvis PGA-502 eller PGA-1002/3; mellanklass 80–150 hk TMR-vagnar använder vanligtvis PGA-1602/3 till PGA-2502; stora vertikalblandare och biogasmatare går upp till PGA-3004 eller PGA-4204.
  2. Kontrollera kontinuerligt vridmoment mot din plikt.Jämför blandarens erforderliga skruvmoment med den kontinuerliga siffran i tabellen, inte toppvärdet. Toppvärdet är utrymme för uppstart, inte ett fungerande betyg.
  3. Bekräfta den ingående axeln.De flesta traktorer i Europa och Nordamerika använder 1"3/8 Z6 vid 540 rpm, medan större maskiner använder 1"3/4 Z20. Fel spline är det vanligaste beställningsfelet vi ser.
  4. Kontrollera montering och oljenivå.Bekräfta bultmönstret, utgångsflänsen och oljepåfyllningspositionen mot blandarramen så att enheten sitter i den vinkel som anges i manualen.
  5. Planera underhållsintervallet.Använd oljekvaliteten och bytesintervallet i manualen; vi kan tillhandahålla ett skriftligt underhållsschema med försändelsen om ditt serviceteam behöver ett för garantidokumentation.

Är du osäker på vilken ram som passar? Skicka blandarens märke, skruvdiameter, traktorns hästkrafter och nödvändig skruvhastighet — våra ingenjörer kommer att bekräfta modellen och förhållandet innan du beställer.

Produktdetaljer

Båda fotografierna nedan är enheten i PGA-serien som vi producerar: den sammansatta växellådan med sitt gjutna hus och kraftuttagsingång, och måttritningen som används för monteringskontroller.

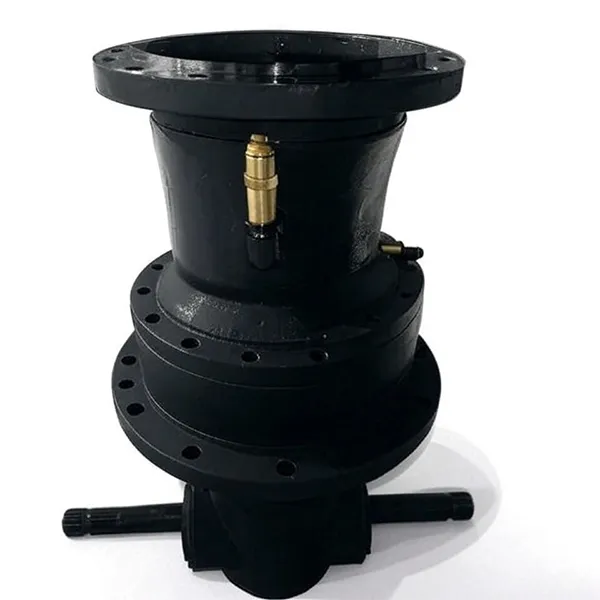

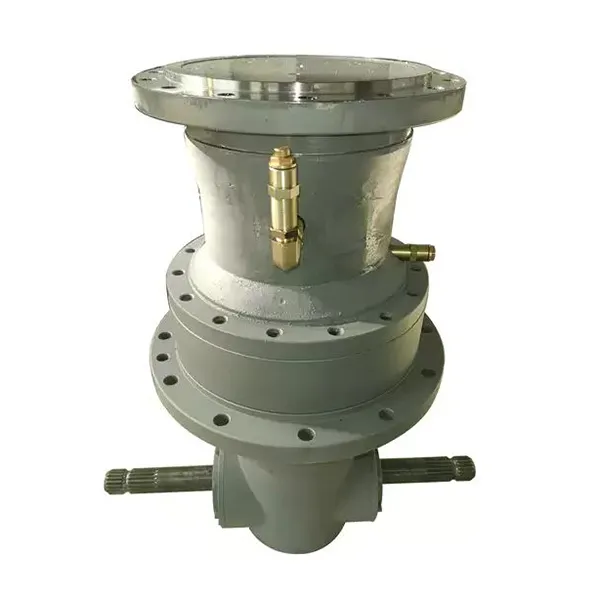

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
PGA-seriens skruvdrivna planetväxellåda — gjutjärnshus, planetreduktionssteg och kraftuttagsaxel.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Kontur och monteringsmått för PGA-seriens matarblandare planetväxellåda.

Material, tätning och byggkvalitet

Kugghjul och värmebehandling

Kugghjul och axlar är bearbetade av höghållfast legerat stål och gasförkolnade, sedan kylda till en tand-ythårdhet på cirka HRC58 medan kärnan förblir tillräckligt hård för att absorbera stötar. Den kombinationen är vad som ger PGA-serien dess slitstyrka på abrasivt ensilage och dess tolerans för upprepade laddade starter, och det är anledningen till att samma ram kan erbjudas över ett brett utväxlingsintervall utan att ändra det yttre höljet.

Hus och tätning

Huset är en gjutjärnskropp i ett stycke, som håller lagerhålen koncentriska och dämpar vibrationerna som ett tillverkat hus skulle överföra. Dubbel tätning på ingångs- och utgångsändarna håller smörjmedlet inne och håller damm, slam och sköljvatten ute, vilket ger enheten en IP65-skyddsnivå. Smörjnipplar och oljepåfyllningspunkten är placerade så att rutinmässig service kan utföras med blandaren i sitt arbetsläge.

Testning före avsändning

Varje växellåda körs och kontrolleras före packning: utan belastning för att bekräfta jämn rotation och oljetätning, verifiering av spel och kontaktmönster på växelsatsen, och en slutlig inspektion av ingångssplines och utgående fläns. Testprotokoll kan bifogas till fraktdokumenten när ditt projekt kräver dokumenterade bevis.

Viktiga fördelar för operatörer av foderblandare

  1. Lägre bränslekostnad.Hög transmissionseffektivitet innebär att mindre kraft går förlorad mellan kraftuttaget och skruven, vilket minskar bränsleförbrukningen med ungefär 30 % vid jämförbart blandningsarbete.
  2. Snabbare start, ingen förvärmning.Växelsatsen når snabbt fungerande tillstånd, så satser tidigt på morgonen och påfyllningsblandningar behöver ingen lång uppvärmning.
  3. Stabil höghastighetsblandning.Precisionsväxelsatsen håller skruvhastigheten jämn genom hö, ensilage och kraftfoder, så att ransonen blandas jämnt istället för att skiktas.
  4. Smidigare, mer långvarig körning.En symmetrisk planetarisk layout balanserar transmissionskraften, vilket minskar klämbelastningar och mekaniskt slitage på hela drivlinan.
  5. Automatisk växling under belastning.Enheten startar i ett läge med högt vridmoment som bryter upp komprimerat eller fruset foder och växlar sedan till ett snabbare läge för resten av partiet.
  6. Fungerar med små traktorer.Vridmomentförstärkning låter en mindre, billigare traktor köra samma skruv, vilket frigör större maskiner för annat fältarbete.
  7. Längre livslängd för kraftuttagets drivlina.Lågt startvridmoment minskar stötar på traktorns kraftuttag och axelkopplingen, vilket förlänger bytesintervallen för kopplingen med 2–3 gånger.
  8. Tystare, stabilare drift.Flertandsmaskning absorberar transmissionsvibrationer, sänker buller och risken för att fästelementen lossnar.
  9. Enklare drift.Automatisk växling minskar manuella ingrepp, så föraren övervakar ransonen och maskinen snarare än växellådan.
  10. Dokumenterad kvalitet.ISO 9001 produktion, bearbetad och monterad i egen fabrik, med reservdelar och teknisk support efter leverans.

Bränslebesparingar och serviceintervallsiffror ovan är baserade på vår växellådsdesign och typiska foderblandardrift; faktiska resultat beror på traktor, ranson och driftsförhållanden.

Tillgängliga konfigurationer och montering

PGA-serien levereras som en solid, kompakt planetväxellåda som fästs i tre vanliga mixerlayouter. Berätta för oss vilken du bygger eller kör, och utgående fläns, monteringsyta och oljepåfyllningsposition ställs in därefter.

Lastbilsmonterade blandare

Skruvdrivning tagen från en lastbilsmotors kraftuttag eller hydraulmotor genom växellådan, med huset monterat på mixerns frontplatta.

Självgående maskiner

Växellåda monterad på det rörliga chassit, där den lågvibrerande planetariska layouten skyddar växelsatsen från rörelsechock.

Fasta och stationära blandare

Kontinuerlig tjänstgöring på biogasanläggningar, fodercentraler och stationära TMR-installationer, där oljekylning och servicetillträde kan planeras in.

Ansökningar

PGA-serien driver rotationen av foderblandare och matningssystem för biogasanläggningar. Typiska installationer inkluderar:

  • Vertikala och horisontella TMR-foderblandare och dietmatare
  • Skruv- och skruvtransportörer i fodercentraler och foderkök på gården
  • Ensilage- och halmblandningslinjer där komprimerat material ska brytas upp
  • Biogasanläggningens råmaterialblandare och doseringsskruvar i kontinuerlig drift
  • Strö- och ströspridare använder samma skruvdrivningsprincip
  • Eftermontering byte av slitna växellådor på befintliga blandare av andra märken

Om din maskin inte finns på den här listan, beskriv applikationen och driftcykeln. En växellåda som passar en stationär biogasmatare kan behöva en annan oljespecifikation eller monteringsvinkel för en lastbilsmonterad TMR-vagn.

Kundrecensioner

★★★★★

Robert MartinezPipeline and Site Equipment Contractor, Houston, USA

Vi använde dessa planetväxellådor på ett Gulf Coast-rörledningsjobb där saltspray och konstant vibration är normalt. Under sex månaders kontinuerlig drift förblev enheterna stabila, utan någon mätbar förändring i växelns ingreppsnoggrannhet. De driver nu vår svetspositionerare och håller armen stadigt även på ojämn tidvattenmark. För nästa pipelinefas finns de på vår godkända leverantörslista.

★★★★★

Sophie DuboisProduktionschef, Automotive Parts Plant, Lyon, Frankrike

Två år på vår stämplingslinje och positioneringsnoggrannheten håller sig fortfarande inom ±0,02 mm, även på tunn aluminiumplåt. Vårt förstapassageutbyte förbättrades med cirka 15 % efter att ha bytt till dessa enheter, och växellådorna har inte behövt något utöver schemalagda oljebyten.

★★★★★

Marco RossiUnderhållsköpare, textilmaskiner, Italien

Jag var orolig för spänningsskillnaden mellan Europa och Kina, och deras ingenjörer förberedde en anpassningsplan över natten och levererade en kontrollmodul med två spänningar. Trälådan innehöll till och med rätt smörjmedel och en underhållsmanual på italienska med en lokal reservdelskontakt. Monteringsgränssnittet matchade vår drivaxel exakt, utan axiell rörelse under driftsättning.

Köparens vanliga frågor

  • Vilken PGA-modell passar min foderblandare?Matcha traktorns hästkrafter, skruvdiameter och erforderlig skruvhastighet till den kontinuerliga vridmomentkolonnen: 40–80 hk blandare tar vanligtvis PGA-502 eller PGA-1002/3, 80–150 hk TMR-vagnar tar PGA-1602/3 till PGA-2502, och stora vertikala blandare eller PGA-304044 eller PGA-304044 eller PGA-304044. Skicka oss dina mixerdetaljer så bekräftar vi modell och förhållande.
  • Vad är skillnaden mellan kontinuerligt vridmoment och max vridmoment?Kontinuerligt vridmoment är betyget för oavbruten blandning; max vridmoment är den intermittenta topp som enheten accepterar när en laddad skruv startar. Dimensionera växellådan på den kontinuerliga figuren och behandla toppen som starthöjd.
  • Vilken kraftuttagsaxel behöver jag?Standardalternativen är 1"3/8 Z6 för de flesta 540 rpm traktorer och 1"3/4 Z20 för större maskiner. Om ditt kraftuttag har en annan spline, borrning eller storlek, skicka ritningen så bearbetar vi inmatningen för att matcha.
  • Är växellådan skyddad mot damm och vatten?Ja. Gjutjärnshöljet använder dubbla tätningar på ingångs- och utgångsändarna till en IP65-skyddsnivå, som täcker damm, slam och spolningsförhållanden vid daglig bruk på gården.
  • Kan jag beställa ett anpassat förhållande, fläns eller husfinish?Ja. Raydafon bearbetar växlarna och monterar enheterna i sin egen fabrik, så anpassade utväxlingar, utgångsflänsar, monteringsytor, oljepåfyllningspositioner och lackfärger produceras enligt ritning för OEM-program.
  • Hur är det med ledtid, reservdelar och garanti?Standardramar levereras enligt ett kort schema och anpassade enheter följer den bekräftade ritningen. Reservväxelsatser, tätningar och lager finns separat och garantivillkor anges i offerten. Skicka din kvantitet och leveransport till ett fast pris inom 24 timmar.
