Crane Luffing Hydraulcylinder
  • Crane Luffing HydraulcylinderCrane Luffing Hydraulcylinder
  • Crane Luffing HydraulcylinderCrane Luffing Hydraulcylinder

Crane Luffing Hydraulcylinder

Raydafons kranluffande hydraulcylinder är bomvinkelkontrollcylindern för mobilkranar och hamnmaskineri. Referensmodell ZXSTC1000S.2.5-00: Φ320 hål, Φ280 stång, 4000 mm slaglängd, 4750 mm installationsavstånd, 32 MPa arbetstryck, 3000 kN dynamisk dragkraft i realtid, 1522 kg enhetsvikt. Kroppen är 7-pass formsmidd av höghållfast legerat stål av flygkvalitet, dubbelåldrat för att stabilisera draghållfastheten över 1250 MPa. Trippel progressiv tätning med Tyskland-importerad perfluoretergummikompositring och 5 μm stegad dammläpp. Integrerad elektrohydraulisk servo med ±0,03 mm magnetostriktiv positionsåterkoppling för 0,08 mm/s stabilitet med ultralåg hastighet. 5000 timmars underhållsfri cykel. Anpassad borrning Φ50-500 mm, saltstänk och dammbeständig. MOQ 5 enheter, 45-60 dagars bulk ledtid. Skicka kranmodell, dragkraftskrav och kvantitet för offert.
Crane Luffing · Modell ZXSTC1000S.2.5-00

Skräddarsydd hydraulcylinder för lyftkran för mobilkranar och hamnmaskiner — OEM-tillverkare direktleverans

Hydraulcylindern för kranen styr bomvinkeln på mobilkranar. Raydafon bygger den med en dubbelverkande flerstegs teleskopisk design som sträcker sig över långa avstånd och dras in kompakt. Kroppen är 7-pass formsmidd av höghållfast legerat stål av flygkvalitet och dubbelåldrat för att stabilisera draghållfastheten över 1250 MPa. Trippel progressiv tätning och en magnetostriktiv servomodul hanterar saltspray, damm och precisionskrav från hamn- och vindkraftsdrift.

3000 kN Dynamisk dragkraft i realtid
32 MPa Arbetstryck
Φ320×Φ280 Borrning × stång
4000 mm Stroke
5000 h Underhållsfri
Referensmodell

ZXSTC1000S.2.5-00 — Fullständig specifikation

Referensmodellen är en verklig produktionskonfiguration som används för tunglyftande mobilkranar. Anpassad borrning och slaglängd är tillgängliga på samma ritningsprocess.

Cylindernamn Ritningsnummer Borrning ΦD Stång Φd Stroke S Installera. L Tryck Hamn Vikt
Luffande hydraulcylinder ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Krankretsar med olika dragkraft eller monteringsmönster kan produceras mot din ritning. Skicka in kranmärke och modell, önskad dragkraft och en monteringsritning. För det bredare utbudet av mobilkranarcylindrar, seHydrauliska cylindrar för mobil krankategori.

Teknisk djupdykning

Fyra tekniker som gör denna cylinder annorlunda

01

Adaptiv lastkontroll i full skick

Cylinderkroppen är smidd av material av flygkvalitet. Raydafon använder ett specialanpassat höghållfast legerat stål som går igenom sju formsmidningspassager och sedan dubbelåldrande värmebehandling. Dubbelåldringen stabiliserar materialstrukturen så att draghållfastheten håller över 1250 MPa. På en 3000 kN tryckcylinder som kör kontinuerliga lyftcykler är det den kornstrukturen som håller utmattningslivslängden stabil under 32 MPa tryck.

≥1250 MPa draghållfasthet
02

Precisionsservokontroll på mikronnivå

Raydafons ingenjörsteam utvecklade en integrerad elektrohydraulisk servomodul som ersätter den traditionella separata ventilstyrningen. Ventilgruppen använder servoventilkärnor av flygkvalitet och en magnetostriktiv förskjutningssensor med ±0,03 mm noggrannhet. Den kombinationen stöder stabil drift med ultralåg hastighet vid 0,08 mm/s, så att föraren kan placera bommen utan stick-slip eller överskjutning under finlastningsoperationer.

±0,03 mm sensornoggrannhet
03

Extremt miljöskydd med lång livslängd

Hamnmaskineri ser erosion av saltstänk. Metallurgisk utrustning ser högtemperaturdamm. Raydafon byggde en trippel progressiv tätningsskyddsstruktur för båda. Huvudtätningen är en perfluoretergummikompositring importerad från Tyskland med dubbelläppdesign för tvåvägs tryckkompensering. Mellanskiktet använder en stegvis dammläpp som fångar upp fasta partiklar större än 5 μm. Anti-föroreningsförmågan är 40 % högre än en traditionell enkelläppstätning. Den kombinerade cykeln är klassad 5000 timmar underhållsfri.

5 μm dammläpp
04

Energieffektivt optimerat hydraulsystem

Raydafons energibesparande design kommer från att analysera hur entreprenadmaskiner faktiskt går. Differentialamplitudkretsen minskar hydrauloljecirkulationsvolymen med 35 % under tomgångsförhållanden. I kombination med en högeffektiv permanentmagnet synkronmotorpumpgrupp, sjunker systemets omfattande energiförbrukning med 28 % jämfört med den traditionella lösningen. På en kran som kör 8-timmarsskift, översätts det till en mätbar minskning av bränsle- eller batteriförbrukningen.

-28 % systemenergi

Varför Raydafon Crane Luffing Hydraulcylindrar

A

20 år inom det hydrauliska området

Raydafon har tillverkat hydraulcylindrar i två decennier. Ingenjörsteamet utvecklar cylindern, servomodulen och tätningssystemet internt, så specifikationsändringar hanteras vid källan, inte via externa leverantörer.

B

Full kontroll från smide till montering

Kroppssmidning, värmebehandling, honing, kromplätering, tätningsmontering och trycktestning sker alla i Raydafons fabrik. Det håller spårbarheten intakt och minskar batchvariationen du får från flera leverantörer.

C

Direkt fabriksprissättning

Säljs under en direktförsäljningsmodell. Jämförbar prestanda till ungefär 60 % av kostnaden för europeiska och amerikanska märken på samma specifikationsnivå. Ingen handelsmarginal tillkommer mellan fabriken och köparen.

D

Full-spec anpassning

Cylinderhålsdiametrar från Φ50 mm till Φ500 mm kan specialbyggas. Slag, installationsavstånd, porttyp och monteringsmönster produceras mot din ritning, så att icke-standardiserade kranmodeller kan matchas exakt.

E

Validerad i hamn- och vindkraftsförhållanden

Det tredubbla tätningssystemet och servomodulen har byggts för saltspray i hamnmaskiner och vindkraftiga tunga lyftförhållanden. Designen riktar sig till verkliga arbetsplatser, inte labbförhållanden.

F

OEM support

Skicka ett kranmärke och modell, eller ett ritningsnummer. Raydafon reverserar, provar och citerar en anpassad batch på samma ritning. Stödjer förpackningar med egna märken för OEM-kunder.

Måttritningar

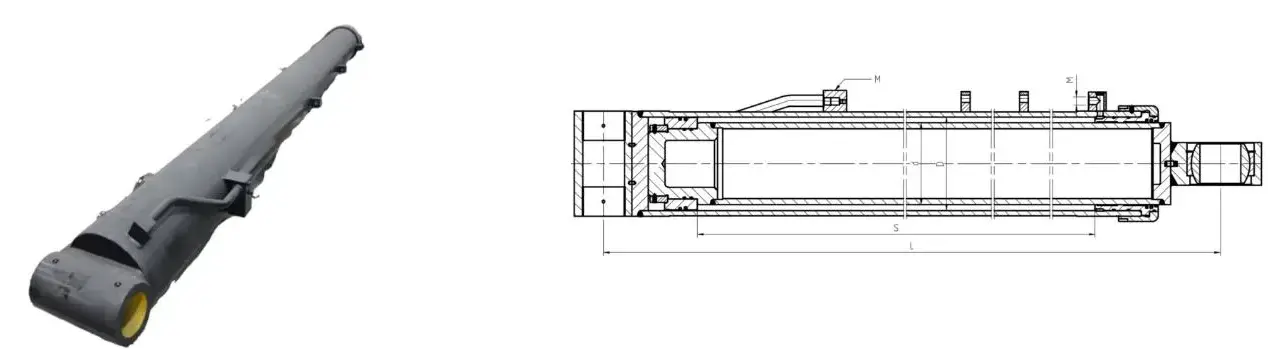

Crane luffing hydraulic cylinder dimension drawing
Installationsöversikt — gränssnitt för borrning/stång, portposition och monteringsmönster

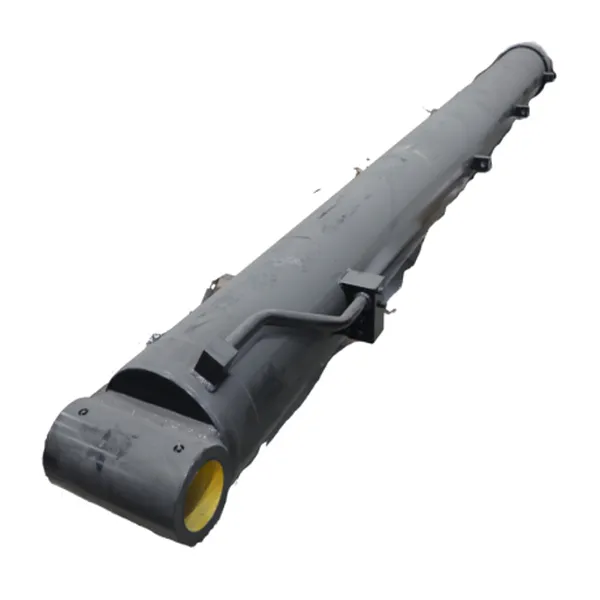

Crane luffing hydraulic cylinder product view
Produktvy — cylinderkropp och stångenhet

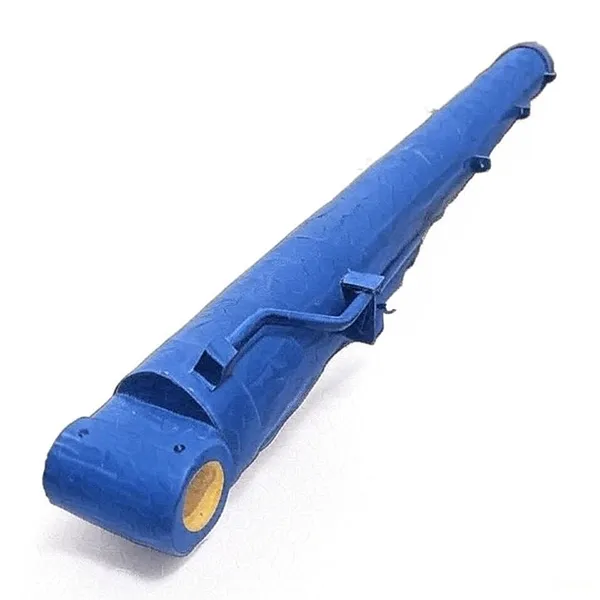

Crane luffing hydraulic cylinder detail
Hamn och tätningsdetalj — 2-M27×2 plus 4-G1/4-gränssnitt

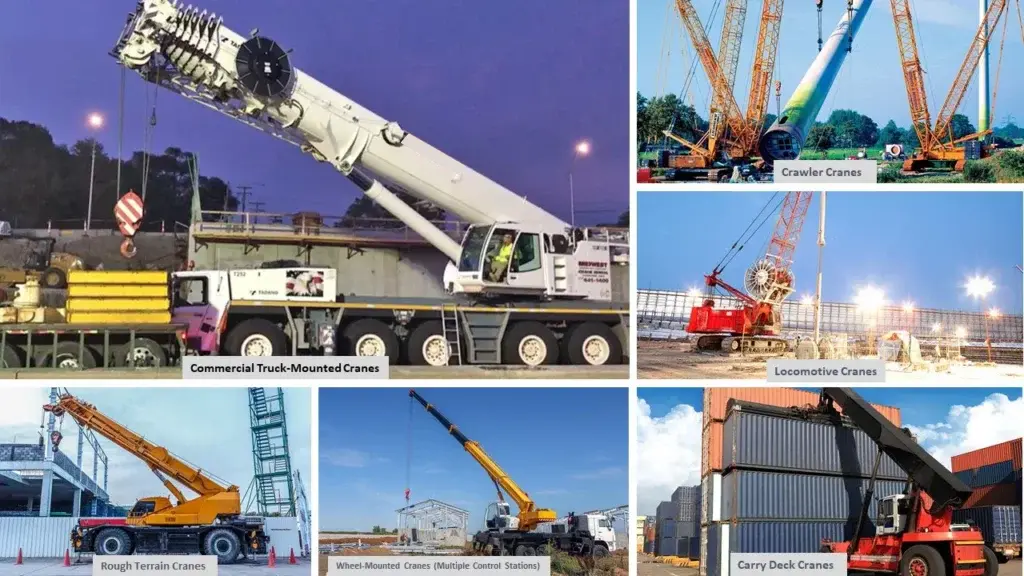

Crane luffing hydraulic cylinder application
Applikationsreferens — monterad på en mobilkranventileringskrets

Där Crane Luffing Hydraulcylindrar används

01

Mobila kranar

Bomvinkelkontroll på lastbilsmonterade och terränggående mobilkranar. Klarar den kraft som behövs för att höja och hålla bommen under full belastning.

02

Hamnmaskineri

Frakt-till-land- och gårdskranar i saltspraymiljöer. Trippel progressiv tätning och hårdförkromning förlänger underhållscykeln vid kustnära verksamhet.

03

Vindkraftsutrustning

Kranbomsluffing på installations- och underhållsfartyg. Hög dragkraftsstabilitet och servokontroll på mikronnivå för offshore-precisionspositionering.

04

Tungteknik och metallurgi

Industriell lyftutrustning i höga temperaturer och dammförhållanden. Energibesparande krets minskar bränsle- eller batteriförbrukningen vid långa skift.

Beställningsspecifikationsblad

Referensmodell
ZXSTC1000S.2.5-00
Dynamisk dragkraft i realtid
3000 kN
Arbetstryck
32 MPa
Håldiameter
Φ320 mm (anpassad Φ50-500 mm tillgänglig)
Stångens diameter
Φ280 mm
Stroke
4000 mm
Installationsavstånd
4750 mm
Enhetsvikt
1522 kg
Hamn/gränssnitt
2-M27×2 plus 4-G1/4
Kroppssmidning
7-pass formsmidet flygklassat legerat stål, dubbelåldrat till ≥1250 MPa draghållfasthet
Servokontroll
Integrerad elektrohydraulisk servo, magnetostriktiv sensor ±0,03 mm noggrannhet, ultralåg hastighet 0,08 mm/s
Tätning
Trippel progressiv tätning, Tyskland perfluoroether komposit huvudring, 5 μm stegad dammläpp
Energibesparing
Differentialamplitudkrets, 35 % mindre oljecirkulation utan belastning, 28 % lägre energiförbrukning för systemet
Underhållscykel
5000 timmar underhållsfritt
Anpassning
Full spec anpassad borrning Φ50-500 mm, OEM-förpackning och privat märke
MOQ
5 enheter per modell
Bulk ledtid
45-60 dagar efter insättning och draggodkännande
Offertgrund
Kranmodell och tonnage, dragkraftskrav, borrning/slagspecifikation, portstorlek, kvantitet, destinationsport

Hur din beställning rör sig genom Raydafon

  1. 01

    Ansökningsöversikt

    Skicka kranmodell och tonnage, erforderlig dragkraft, borrning/slagspecifikation, portstorlek, kvantitet och destinationsport.

  2. 02

    Modellval och offert

    Raydafon bekräftar om referensmodellen passar, eller om en specialbyggd krävs. FOB Ningbo offert utfärdas med ledtid.

  3. 03

    Ritningsgodkännande

    För skräddarsydda konstruktioner, bakåtkonstruerar Raydafon OEM-delen, producerar ett prov och bekräftar borrning, slaglängd, installationsavstånd och portdimensioner med köparen.

  4. 04

    Smide och värmebehandling

    7-pass formsmidning och dubbelåldrande värmebehandling stabiliserar kroppen till över 1250 MPa draghållfasthet. Honing och hårdförkromning följer.

  5. 05

    Montering och trycktest

    Kolv, tätningar, servomodul och buffert är monterade. Cylindern är trycktestad vid 32 MPa och slagtestad för jämnhet och servorespons.

  6. 06

    Packning och frakt

    Cylindrarna är förpackade i förstärkta trälådor med rostskyddsolja och skyddande gavel. Skickas till sjöss, med flyg eller express med packlista, faktura och besiktningsrapport.

Dokumentation och kvalitetsstöd

  • ✓
    Materialcertifikat

    Certifikat för kroppslegerat stål, dubbelåldrande värmebehandlingsregister, datablad för tätningsförening medföljer varje försändelse.

  • ✓
    Trycktestrapport

    Varje cylinder trycktestas vid 32 MPa före packning. Läckage, slagjämnhet, servorespons och portpassning registreras.

  • ✓
    Dimensionell inspektionsprotokoll

    Borrning, stång, slaglängd, installationsavstånd och portdimensioner registrerade mot beställd specifikation eller kundritning.

  • ✓
    Exportförpackning

    Förstärkt träfodral med rostskyddsolja och skyddande gavel. Stora cylinderpartier pallaserade och fastspända för sjöfrakt.

Vanliga frågor

Vad är en kranluffande hydraulcylinder?

En kranluffande hydraulcylinder är den hydrauliska komponenten som styr bomvinkeln på en mobilkran. Luffing syftar på att höja eller sänka bommen, och cylindern driver denna rörelse genom en dubbelverkande flerstegs teleskopisk design. Det är en av kärncylindrarna på mobilkranar vid sidan av motviktscylindern och stödbenscylindern.

Vad är referensmodellen och dess inriktning?

Referensmodellen är ZXSTC1000S.2.5-00 med 3000 kN dynamisk dragkraft i realtid, 32 MPa arbetstryck, Φ320 mm hål, Φ280 mm stång, 4000 mm slaglängd, 4750 mm installationsavstånd och 1522 kg enhetsvikt. Raydafon stöder anpassad borrning och slaglängd för OEM-kranmärken.

Vilket material och smidesprocess används?

Cylinderkroppen är 7-pass formsmidd av höghållfast legerat stål av flygkvalitet, sedan dubbelåldrat för att stabilisera draghållfastheten över 1250 MPa. Denna smidesprocess förbättrar kornstrukturen och utmattningslivslängden jämfört med konventionell gjutning eller bearbetning från stångmaterial, vilket är viktigt på en 3000 kN tryckcylinder som kör kontinuerliga lyftcykler.

Hur exakt är servokontrollen?

Raydafon använder en integrerad elektrohydraulisk servomodul med servoventilkärnor av flygkvalitet och en magnetostriktiv förskjutningssensor med ±0,03 mm noggrannhet. Detta stöder stabil drift med ultralåg hastighet vid 0,08 mm/s, så att föraren kan placera bommen exakt utan stick-slip.

Hur fungerar trippeltätningssystemet?

Den trippel progressiva tätningsstrukturen har tre lager. Huvudtätningen är en perfluoretergummikompositring importerad från Tyskland med dubbelläppdesign för tvåvägs tryckkompensering. Mellanskiktet använder en stegvis dammläpp som fångar upp fasta partiklar större än 5 μm. Det yttre lagret ger extra torkarskydd. Anti-föroreningsförmågan är 40 % högre än en enläppstätning.

Vad är energisparmekanismen?

Raydafon använder en innovativ differentialamplitudkrets som minskar hydrauloljecirkulationsvolymen med 35 % under tomgångsförhållanden. I kombination med en högeffektiv permanentmagnet synkronmotorpumpgrupp, reduceras systemets omfattande energiförbrukning med 28 % jämfört med den traditionella lösningen.

Vad är underhållscykeln och anpassningsintervallet?

Cylindern är designad för en 5000-timmars underhållsfri cykel i saltspray- och dammmiljöer. Raydafon stöder fullständig anpassning av cylinderhålsdiametrar från Φ50 mm till Φ500 mm, plus OEM-förpackningar och privata märken. MOQ är 5 enheter per modell.

Hur begär jag en offert?

Skicka din kranmodell och tonnage, önskad dragkraft, borrning/slagspecifikation, portstorlek, kvantitet och destinationsport. Raydafon kommer att bekräfta modellen eller designa en skräddarsydd konstruktion och sedan erbjuda en FOB Ningbo offert med ledtid och packningsdetaljer.

Är du redo att köpa specialanpassade hydraulcylindrar?

Skicka din kranmodell och tonnage, önskad dragkraft, borrning/slagspecifikation och beställningskvantitet. Raydafon kommer att bekräfta modellen eller designa en skräddarsydd konstruktion och sedan erbjuda en FOB Ningbo offert med ledtid och packningsdetaljer.
