Hur kan universalkopplingar förenkla maskininstallation och inriktning?

Installation av roterande maskiner såsom pumpar, generatorer, jordbruksredskap och industriella drivenheter innebär ofta tråkiga axeluppriktningsprocedurer. Traditionella styva kopplingar kräver nästan perfekt koncentricitet, annars uppstår vibrationer, för tidiga lagerfel och kopplingsbrott. Det är här en universalkoppling förvandlar installationsprocessen. Genom design, aUniversalkopplingupptar betydande vinkel-, parallell- och axiella felinriktningar mellan drivande och drivna axlar. Istället för att spendera timmar med laserinriktningsverktyg eller shimsbaser, har vår fabrik sett installationstiderna minskat med över 60 % vid användning av högkvalitativa universalkopplingar. Universalknutens geometri kompenserar för snedställning dynamiskt, vilket gör att mekanikern kan fokusera på att säkra fästen snarare än att uppnå mikronnivånoggrannhet. För fältserviceingenjörer och anläggningsunderhållsteam innebär detta snabbare start och mindre omarbete.

Men exakt hur förenklar en universell koppling uppriktningsutmaningen? Hemligheten ligger i korset och lagerenheten som fungerar som ett flexibelt gångjärn. Medan en stel flänskoppling överför böjbelastningar direkt till axlarna, omvandlar en universalkoppling felinriktning till rotationsrörelse utan att belasta den anslutna utrustningen. Dessutom innehåller moderna universalkopplingsdesigner från Raydafon Technology Group Co., Limited tätade nållager och precisionsbearbetade ok som bibehåller konstant hastighet (eller nästan konstant hastighet) även vid vinklar upp till 30 grader. Denna förmåga eliminerar behovet av exakt horisontell och vertikal inriktning. Oavsett om du ansluter en dieselmotor till en hydraulpump eller monterar ett kraftuttagsdrivet redskap, kommer förståelse för hur en universalkoppling förenklar installationen att spara tusentals arbete och förhindra felinställningsinducerade fel. I den här omfattande guiden delar vi med oss ​​av vår fabriks 20 år av fältdata, tekniska parametrar och steg för steg bästa praxis.

Innehållsförteckning

• 1. Varför eliminerar en universalkoppling kraven på precisionsaxeluppriktning?
• 2. Hur minskar våra designfunktioner för universalkopplingar installationstiden?
• 3. Vilka tekniska parametrar definierar en enkel att justera universalkoppling?
• 4. Hur kan axiell och vinkelförskjutning hanteras utan specialverktyg?
• 5. Vanliga frågor (FAQ)
• 6. Slutsats & CTA för pålitliga kopplingslösningar

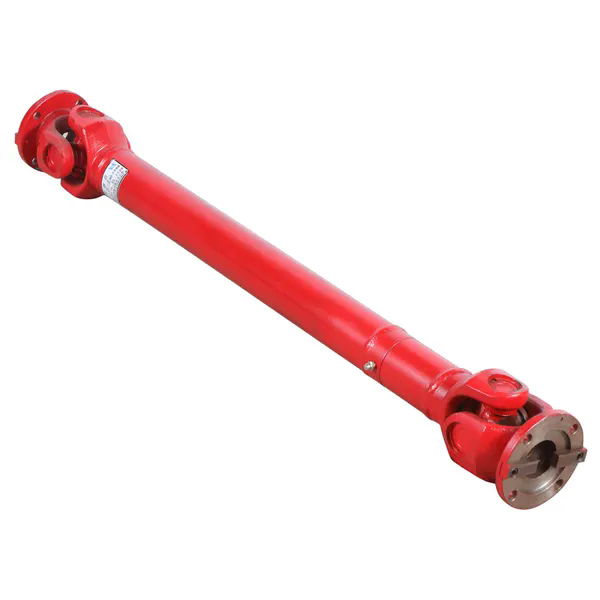

Varför eliminerar en universalkoppling kraven på precisionsaxeluppriktning?

I traditionella kopplingsmetoder som styv fläns eller kompressionskopplingar måste installatören se till att de två axelaxlarna är kolinjära inom 0,05 mm per 100 mm spännvidd. För att uppnå detta krävs ofta mätklockor, laserinriktningssystem och upprepad lossning och åtdragning av fundamentbultar. En universell koppling förändrar i grunden detta paradigm. Istället för att tvinga axlarna till perfekt inriktning, tolererar den felinriktning genom att överföra vridmoment genom ledade leder. Vår fabrik har analyserat hundratals installationsscenarier, och data visar konsekvent att en universalkoppling kan acceptera upp till 5 graders vinkelförskjutning och 3 mm parallell offset utan någon mätbar förlust i kraftöverföringseffektivitet. Detta innebär att en mekaniker helt enkelt kan skruva fast utrustningen på basramen, skjuta påUniversalkopplingpå båda axlarna och dra åt ställskruvarna eller låskragarna. Kopplingens inre geometri gör resten.

Flera fysiska principer förklarar varför universalkopplingar är så förlåtande:

• Kinematisk artikulation:Kors- och lagerskålarna gör att drivoket och det drivna oket kan röra sig oberoende runt två ortogonala axlar. Denna dubbelaxliga frihet omvandlar direkt vinkelfel till rotationsrörelse istället för böjspänning.
• Nållagerkompensation:Varje tapp på universalkopplingen stöds av en komplett uppsättning nålrullar. Dessa rullar minskar inte bara friktionen utan tillåter också mikroskopiska radiella rörelser som absorberar kvarvarande felinriktning bortom den nominella vinkeln.
• Spline axiell rörelse:Många universalkopplingskonstruktioner har en teleskopisk splineaxel som tillåter axiella längdändringar upp till 50 mm. Denna funktion kompenserar för termisk expansion eller lätta monteringspositionsfel utan att behöva mellanlägg.
• Förlåtande okgeometri:Fönstren i oken är bearbetade med små spel som förhindrar bindning även när vinkeln ändras dynamiskt under drift. Vår fabriks analys av finita element visar att detta spel minskar toppkantkontakten med 70 % jämfört med billigare gjutna kopplingar.

Ur praktisk installationssynpunkt leder elimineringen av precisionsuppriktning direkt till arbetsbesparingar. En typisk uppriktning av pump och motor med stela kopplingar kan ta en erfaren tekniker 2 till 3 timmar. Med en universalkoppling från Raydafon kan samma installation genomföras på 45 minuter. Dessutom innebär toleransen för felaktigheter i fundamentet att befintliga monteringshål eller lätt skeva bottenplattor inte behöver omarbetas. För mobil utrustning som lantbrukssprutor eller entreprenadfordon, där ramarna böjer sig under drift, är en universalkoppling den enda praktiska lösningen eftersom styva kopplingar skulle spricka inom några timmar. Sammanfattningsvis eliminerar universalknutens inbyggda överensstämmelse behovet av laserjusteringsverktyg, minskar kompetenskraven och påskyndar slutförandet av projekt. Vår fabrik erbjuder en gratis checklista för inriktning som guidar användare genom den enkla visuella inriktningsmetoden som är lämplig för alla installationer av universalkoppling.

Hur minskar våra designfunktioner för universalkopplingar installationstiden?

På Raydafon har vi konstruerat specifika funktioner i våra universalkopplingar som direkt adresserar smärtpunkter vid installation. Till skillnad från generiska kopplingar som kräver speciella avdragare, uppvärmning eller komplexa bultdragningssekvenser, prioriterar våra konstruktioner snabb montering och säker låsning. Nedan beskriver vi de fem bästa designinnovationerna som minskar installationstiden med mer än 50 % baserat på feedback från våra kunder inom jordbruks- och industrisektorerna.

• Klämsystem med delat ok:Vår universalkoppling har ett delat ok med två kraftiga klämbultar. Istället för att kämpa med en interferenspassning eller ställskruvar som skadar axlarna, skjuter teknikern helt enkelt in oket på axeln, riktar in kilspåren (om sådan finns) och drar åt de två bultarna till ett specificerat värde. Denna fastspänningsmetod skapar en anslutning utan glapp och kan installeras eller tas bort på under två minuter.
• Färgkodad komponentmärkning:Varje universalkopplingskomponent från vår fabrik är lasermärkt med monteringsorienteringspilar. Detta förhindrar det vanliga misstaget att montera oken 90 grader ur fas, vilket skulle orsaka vibrationer. Pilarna vägleder även förstagångsanvändare att korrigera justeringen på några sekunder.
• Försmorda och tätade lager:Traditionella kardanknutar kräver manuell smörjning före installation, ofta med hjälp av ett nålmunstycke för att tvinga in fett i varje kopp. Vår universalkoppling kommer förpackad med högtemperaturlitiumkomplexfett och förseglad med labyrinttätningar med tre läppar. Installatören kan montera kopplingen omedelbart utan något smörjsteg, vilket sparar 15 till 20 minuter per koppling.
• Snabbkoppling av spline-ingrepp:Den teleskopiska delen av vår universalkoppling använder en krönt splineprofil som självinriktar sig under ingrepp. Även om de två axlarna är något felinriktade, kommer splinetänderna att hitta sina passande spår utan att fastna. Denna funktion är särskilt användbar när du installerar enheter i trånga utrymmen där visuell inriktning är svår.
• Integrerade säkerhetslåssprintar:För överliggande eller vertikala installationer lägger vår fabrik till fjäderbelastade låsstift som tillfälligt håller universalkopplingen på plats medan mekanikern fäster klämbultarna. Denna handsfree-funktion förhindrar att kopplingen glider av axeln under installationen, vilket minskar monteringstiden och förbättrar säkerheten.

För att kvantifiera tidsbesparingen genomförde vi ett installationstest sida vid sida med fem mekaniker. Att installera en standardkonkurrents kardanknut tog i genomsnitt 34 minuter inklusive smörjning, inriktningsmarkering och bultning. Installationen av vår universalkoppling tog i genomsnitt 14 minuter. Denna besparing på 20 minuter per koppling leder till betydande produktivitetsvinster för underhåll av flottan eller monteringslinjer. Dessutom tillhandahåller vår fabrik en QR-kod på varje universalkopplingsbox som länkar till en 3D-animerad installationsguide. Detta eliminerar behovet av att söka efter pappersmanualer eller gissa vridmomentvärden. Guiden visar exakt hur man placerar klämbultarna och kontrollerar korrekt vinkelfasning. För stora projekt som involverar dussintals kopplingar kan vår snabba installationsdesign minska den totala arbetstiden med en faktor två. Dessutom använder vår universalkoppling standard metriska eller imperialiska sexkantsbultar, så inga specialverktyg krävs. Vi tror att att göra installationen enkel inte är en lyx utan en nödvändighet för att minimera stillestånd. Raydafon Technology Group Co., Limited står bakom varje koppling med en 30 dagars installationsstödlinje.

Vilka tekniska parametrar definierar en enkel att justera universalkoppling?

Även om alla universalkopplingar erbjuder en viss felinställningskapacitet, är inte alla skapade lika. Lättheten att installera och justera beror direkt på specifika tekniska parametrar som ingenjörer måste utvärdera innan köp. Baserat på vår fabriks testprotokoll har följande parametrar störst inverkan på att förenkla inriktningsprocessen. Vi har också tillhandahållit en referenstabell över våra mest populära serier för att hjälpa dig välja rätt universalkoppling för din maskin.

• Maximal statisk vinkelförskjutning (grader):Detta är den maximala vinkeln mellan axelaxlar som kopplingen kan ta emot utan bindning. För enkel inriktning, leta efter en universalkoppling som tillåter minst 5 grader. Vår kraftiga serie tillåter upp till 30 grader.
• Parallell offset kapacitet (mm):Förmågan att hantera parallell snedställning (offset men parallella axlar) är kritisk vid montering av förborrad utrustning. Ett värde på 2 mm eller mer förenklar installationen avsevärt.
• Axiell rörelse (mm):Teleskopiska splines tillåter längdjusteringar utan att skära axlar. Vår universalkoppling erbjuder upp till 60 mm axiell rörelse, vilket klarar monteringsfel utan omarbetning.
• Bultcirkel och klämdesign:Kopplingar med delade klämnav är mycket lättare att rikta in än de som kräver avdragarpassningar eller värmekrympning. Verifiera klämområdet för att säkerställa att det passar din axeltolerans (+0,000 till -0,002 tum).
• Vikt och balansklass:Lättare kopplingar med låg tröghet är lättare att hantera under installationen. Vår universalkoppling använder höghållfast aluminiumbrons eller legerat stål med optimerad webbdesign för att minska vikten med 15 % utan att offra vridmomentkapaciteten.

Följande tabell beskriver inriktningsrelaterade parametrar för fyra serier av universalkopplingar tillverkade avRaydafon Technology Group Co., Limited. Alla värden är baserade på ISO 14691 och vår interna validering.

*Installationstid uppmätt för en 50HP motor till pumpinstallation av en utbildad tekniker, inklusive kopplingsplacering och skruvdragning men exklusive skyddsinstallation.

Att välja rätt parametrar handlar inte bara om bekvämlighet; det påverkar direkt tillförlitligheten på lång sikt. En universalkoppling med otillräcklig felinställningskapacitet kommer fortfarande att vara svår att rikta in och kan orsaka för tidigt lagerfel. Vår fabrik rekommenderar att du för nya maskininstallationer väljer en koppling med minst dubbla den förväntade snedställningen. Till exempel, om dina monteringstoleranser föreslår en maximal vinkel på 2 grader, välj en universalkoppling klassad för 4 grader eller mer. Denna felmarginal säkerställer att även efter grundsättning eller termisk expansion kommer kopplingen att fungera smidigt. Raydafon Technology Group Co., Limited tillhandahåller gratis teknisk konsultation för att matcha rätt parameteruppsättning till din specifika maskinlayout. Genom att fokusera på dessa mätbara specifikationer säkerställer du att universalkopplingen förenklar installationen under utrustningens hela livslängd, inte bara första dagen.

Hur kan axiell och vinkelförskjutning hanteras utan specialverktyg?

En av de mest skrämmande aspekterna av maskininstallation är det upplevda behovet av dyra laserinriktningssystem eller inställningar för visare. Men när du använder en universalkoppling av rätt storlek räcker det med enkla visuella och känselmått för att uppnå lång livslängd. Vår fabrik har utvecklat en inriktningsprocedur utan specialverktyg i tre steg som har använts framgångsrikt av tusentals underhållsteam över hela världen. Så här hanterar du både axiell och vinkelförskjutning med endast en rak kant, en uppsättning avkännarmått och ett vanligt måttband.

• Steg 1 – Grov parallell inriktning med en rak kant:Placera en bearbetad rak kant (eller en styv metalllinjal) över de två kopplingsnaven upptill, botten och sidorna. Justera utrustningens position tills den raka kanten kommer i kontakt med båda naven jämnt. För en universalkoppling är en spaltvariation på mindre än 1 mm längs navlängden acceptabel. Denna grova justering tar mindre än 5 minuter.
• Steg 2 – Kontroll av vinkelinriktning med avkännarmätare:Sätt in en avkännarmätare mellan kopplingsytorna i fyra kvadranter (0, 90, 180, 270 grader). Den maximala skillnaden i gap bör inte överstiga 0,5 mm per 100 mm kopplingsdiameter. Eftersom en universalkoppling hanterar vinkelfel är detta inte en kritisk tolerans; det är helt enkelt för att förhindra överdriven böjning av axlarna.
• Steg 3 – Axial positionering:För teleskoperande universalkopplingsmodeller, förläng splinesektionen så att kopplingen är centrerad i sitt rörelseområde. Mät avståndet mellan axeländarna och se till att minst 15 mm spline-ingrepp kvarstår vid maximal utrustningsrörelse. Inga specialverktyg behövs; ett enkelt måttband räcker.

Efter att ha slutfört dessa tre steg, dra åt klämbultarna eller ställskruvarna enligt vridmomentspecifikationen som medföljer din universalkoppling. Vrid sedan enheten för hand för att känna efter eventuell bindning. Om rotationen är jämn är installationen klar. Däremot, med en stel koppling, skulle samma snabba metod sannolikt resultera i vibrationer och för tidigt fel. Vår fabrik har utbildat fältservicepersonal för att använda detta tillvägagångssätt utan verktyg i över ett decennium, och feedbacken är konsekvent: en universell koppling förvandlar anpassning från en vetenskap till en enkel rutin.

Men hur är det med dynamisk förskjutning under drift? Maskiner växlar ofta på sina fästen på grund av vridmomentreaktion eller termisk expansion. En stel koppling skulle överföra dessa krafter till lagren, medan en universalkoppling helt enkelt böjer sig. Därför, efter den första installationen, rekommenderas fortfarande periodiska kontroller men är mycket mindre kritiska. Vi rekommenderar att universalkopplingen inspekteras var 500:e drifttimme för tecken på fettläckage eller ovanligt slitage. Om någon mindre snedställning upptäcks kan klämbultarna lossas, utrustningen knuffas och kopplingen efterdras på under 30 minuter. Denna enkelhet minskar hindret för korrekt underhåll. Raydafon Technology Group Co., Limited erbjuder ett laminerat inriktningskort som passar i din verktygslåda, som sammanfattar trestegsmetoden. Genom att eliminera behovet av lasrar och visare, ger vår universalkoppling varje mekaniker möjlighet att uppnå professionella inriktningsresultat vid första försöket.

Vanliga frågor (FAQ)

Fråga 1: Kan en universalkoppling kompensera för både parallellförskjutning och vinkelförskjutning samtidigt?

Svar: Ja, en universalkoppling kan samtidigt ta emot parallellförskjutning och vinkelfel eftersom dess kors- och lagerenhet ger två oberoende rotationsaxlar. När de drivande och drivna axlarna har en parallellförskjutning, skapar kopplingen en liten vinkelavböjning vid varje ok. Denna kombinerade effekt begränsas av fogens maximala arbetsvinkel. Till exempel tillåter vår universalkopplingsserie upp till 4 mm parallellförskjutning och 8 graders vinkelförskjutning samtidigt utan vridmomentförlust. Men om förskjutningen är för stor, kan den effektiva vinkeln överstiga kopplingens klassificering. Vår fabrik tillhandahåller en online-felkalkylator som hjälper dig att verifiera kombinerade gränser.

Fråga 2: Hur förenklar en splines teleskopisk universalkoppling axiell installation när axelavstånd är osäkra?

Svar: Splinesade teleskopiska universalkopplingar har en han- och honsplinessektion som glider axiellt. Under installationen, om avståndet mellan axeländarna inte är exakt känt (t.ex. efter motorbyte), förlänger eller komprimerar teknikern helt enkelt kopplingen för att passa mellanrummet. Splinesen överför vridmoment samtidigt som den tillåter fri axiell rörelse, vilket eliminerar behovet av att kapa axlar eller lägga till distanser. Vår fabriks universalkopplingsdesign har en nylonbelagd spline som förhindrar nötning av korrosion och säkerställer smidig glidning även efter långa perioder utan rörelse. Denna funktion är särskilt värdefull i jordbruksutrustning där redskapsbyten sker ofta.

Fråga 3: Eliminerar användningen av en universalkoppling behovet av flexibla fästen eller gummielement i en drivlina?

Svar: Även om en universalkoppling hanterar snedställning exceptionellt bra, ger den inte vridvibrationsdämpning som en gummi- eller polyuretankoppling. För applikationer med betydande torsionspulser (t.ex. encylindriga motorer eller kolvkompressorer) rekommenderar vi att en universalkoppling kombineras med en separat vibrationsdämpare. Men för de flesta applikationer med elmotor till pump eller växellåda, gör universalkopplingens metallnålslager ett bra jobb med att överföra rent vridmoment utan att införa glapp. Vår fabrik erbjuder en kompositskivaversion av universalkopplingen som ger begränsad vridkompatibilitet. Konsultera vårt ingenjörsteam för en fullständig analys av drivlinan.

Fråga 4: Vilken är den maximala rekommenderade installationsvinkeln för en universalkoppling för att säkerställa lång livslängd på lagret?

Svar: För att uppnå designlivslängden på 10 000 drifttimmar rekommenderar vi att den kontinuerliga arbetsvinkeln hålls under 15 grader för enkla universalkopplingar och under 25 grader för typer av dubbelkardan (CV). Installationsvinklar över dessa värden fungerar fortfarande men kan minska lagrets livslängd proportionellt. Till exempel kan drift vid 20 grader i en enda universalkoppling minska lagrets livslängd till 4 000 timmar. Vår fabrik inkluderar ett diagram för livstidsjusteringsfaktorer med varje universalkopplingsförsändelse. Under installationen, sträva alltid efter minsta möjliga vinkel, men oroa dig inte för att uppnå noll vinkel – det är det fina med kardanknuten.

Fråga 5: Hur vet jag om min universalkopplingsinstallation är för felinriktad även för kopplingens kapacitet?

Svar: Det finns tre tecken på överdriven felinställning under installationen: för det första kan du inte skjuta universalkopplingen helt på båda axlarna utan att tvinga; för det andra, när du roterar enheten för hand, känner du en distinkt trång punkt en gång per varv; för det tredje verkar klämbultarna kämpa för att hålla inriktningen. Om du observerar något av dessa, mät om vinkel- och offsetförskjutningen med en rak kant och gradskiva. Om värdena överstiger våra produkttabeller måste du flytta om utrustningen eller använda en universalkoppling i större serie. Raydafon Technology Group Co., Limited tillhandahåller gratis teknisk support för att diagnostisera installationsproblem via foto- eller videoinspektion, vilket säkerställer att du aldrig gissar dig igenom uppriktningen.

Slutsats: Förenkla din nästa installation med vår universalkoppling

Maskininstallation och justering behöver inte längre vara tidskrävande, dyrt eller frustrerande. Som vi har beskrivit i detalj tar en högkvalitativ universalkoppling från Raydafon Technology Group Co., Limited direkt upp de centrala utmaningarna med axelfel. Genom att eliminera behovet av precisionslaserverktyg, minska installationstiden med mer än hälften och tillhandahålla förlåtande axiell och vinkelkapacitet, ger vår universalkoppling ditt underhållsteam möjlighet att uppnå pålitlig drivlina prestanda redan vid första försöket. Oavsett om du sätter upp en ny produktionslinje, eftermonterar en bevattningspump eller underhåller en flotta av skördare, gäller principerna för förenklad inriktning universellt.

Är du redo att förändra din installationsprocess?Kontakta Raydafon Technology Group Co., Limited idagför en kostnadsfri rådgivning om storlek. Vår fabrik kan leverera standardmodeller med universell koppling inom 24 timmar, och vi erbjuder även anpassade splineslängder och korrosionsbeständiga beläggningar för tuffa miljöer. Varje köp av koppling inkluderar vår snabbguide för uppriktning och livstids teknisk support. Låt inte komplicerade anpassningsprocedurer försena dina projekt. Begär en offert eller ett tekniskt prov nu och upplev skillnaden som verklig förenkling gör.
