Hydraulisk bomcylinder för minigrävare
  • Hydraulisk bomcylinder för minigrävareHydraulisk bomcylinder för minigrävare
  • Hydraulisk bomcylinder för minigrävareHydraulisk bomcylinder för minigrävare

Hydraulisk bomcylinder för minigrävare

Raydafon tillverkar hydrauliska bomcylindrar för minigrävare vid sin egen fabrik i Ningbo, Kina. Standardhåldiametrar går från 50 mm till 125 mm med stångdiametrar från 25 mm till 75 mm, slaglängd upp till 1000 mm, maximal dragkraft på 361 kN vid 29,4 MPa och ett arbetstemperaturområde på -20 °C till +70 °C. Pipan är smidd av höghållfast legerat stål och hålet är precisionsslipat, vilket minskar den inre friktionen och ger exakt låghastighetsbomkontroll. En inbyggd dubbel tätningsstruktur med slitstarkt importerat gummi och en extern torkare skyddar tätningsläppen från damm och fukt, vilket förlänger livslängden med mer än 40 %. Stången och fatets utsida är korrosionsbehandlade för regn, lera och sköljning. Borrning, stång, slaglängd, monteringscentra och portpositioner tillverkas efter ritning för OEM-montering eller utbyte på 1–8 tons maskiner. Skicka din grävmaskinsmodell eller originalritningen för offert inom 24 timmar.

Hydraulisk bomcylinder för minigrävare — hål 50–125 mm, slaglängd till 1000 mm

Bomcylindern är kolven som höjer och sänker bommen på en minigrävare, och det är cylindern som tar mest belastning i hela maskinen. Raydafon smider pipan av höghållfast legerat stål, slipar hålet för att minska den inre friktionen och förseglar den med ett dubbeltätningsarrangemang för dammiga förhållanden. Levereras som OEM-montering eller som ersättningscylinder gjord enligt din originalritning.

  • 50–125 mmHåldiameter
  • 25–75 mmStångens diameter
  • ≤ 1000 mmStroke
  • 361 kNMaximal dragkraft
  • −20 till +70 °CArbetstemperatur
01 / ÖVERSIKT

Hydraulisk bomcylinder för minigrävare — OEM & reservdelar

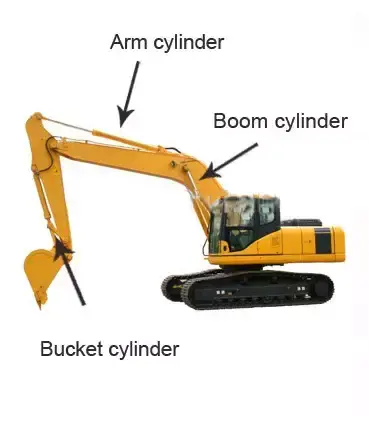

Bomcylindern sitter mellan maskinramen och bommen och det är den komponent som lyfter hela grävmaskinens övre struktur. På en minigrävare arbetar bomcylindern med ett kortare slag än en fullstor maskin men med hög arbetscykel, ofta tusentals cykler om dagen på kommunalt, landskaps- och jordbruksarbete. Den kombinationen - kort slaglängd, högt antal cykler, dammig miljö - är vad specifikationen behöver svara på, snarare än enbart rå kraft.

Raydafon tillverkar denna cylinder i sin egen fabrik i Ningbo, Kina, för både maskinbyggare och eftermarknad. Standardhåldiametrar går från 50 mm till 125 mm med stångdiametrar från 25 mm till 75 mm, slaglängd upp till 1000 mm och maximal dragkraft på 361 kN, med ett arbetstemperaturområde på −20 °C till +70 °C. Tillhörande cylindrar från samma fabrik inkluderar den bredaregrävmaskins hydraulcylinderräckvidd, denhydraulisk skopcylinder för liten grävmaskinsom fungerar med det på samma maskin, ochhydraulisk cylinderkatalog som täcker andra mobila maskiner.

02 / SPECIFIKATIONER

Tekniska specifikationer

  • ProduktnamnHydraulisk bomcylinder för minigrävare
  • Håldiameter50 mm – 125 mm
  • Stångens diameter25 mm – 75 mm
  • Stroke≤ 1000 mm
  • Maximal dragkraft361 kN
  • Maximalt tryck29,4 MPa
  • Arbetstemperatur−20 °C till +70 °C
  • FatmaterialHöghållfast legerat stålsmide, precisionsslipat hål
  • TätningDubbel tätningsstruktur med slitstarkt importerat gummi
  • YtbehandlingAnti-korrosionsbehandlad stav och pipa exteriör
  • MonteringTill maskinritning — stift, gaffel eller flänsarrangemang
  • AnpassningBorrning, stång, slaglängd, monteringscentra, portposition, färgfärg

Standardspecifikationsblad för minigrävarens bomcylinder.

Parameter Värde
Håldiameter 50 mm – 125 mm
Stångens diameter 25 mm – 75 mm
Stroke ≤ 1000 mm
Maximal dragkraft 361 kN
Tryck 29,4 MPa
Arbetstemperatur −20 °C till +70 °C

Hur dragkraft och borrning relaterar:den maximala dragkraften på 361 kN gäller för det största hålet i området vid 29,4 MPa. Ett mindre hål producerar proportionellt mindre kraft vid samma tryck - ett 50 mm hål vid 29,4 MPa ger ungefär 57,7 kN, ett 63 mm hål ca 91,6 kN och ett 80 mm hål ca 147,8 kN. Ange alltid hålet tillsammans med systemtrycket, eftersom dragkraften din maskin behöver är det som avgör hålet, inte tvärtom.

03 / PRODUKTDETALJ

Produktdetaljer

Fotografier och referensvyer av bomcylindern vi producerar för minigrävare.

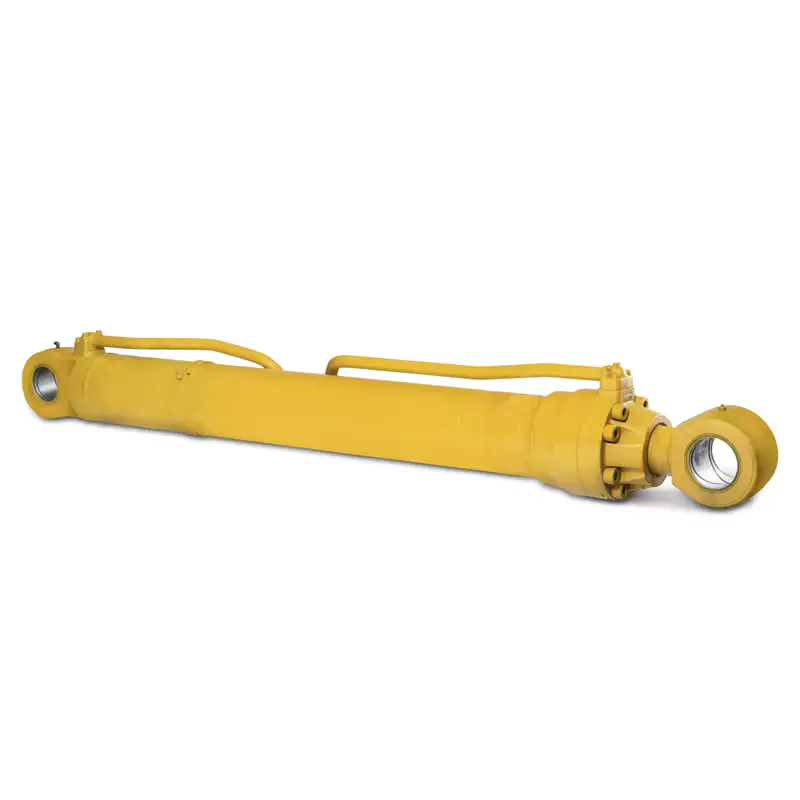

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Hydraulisk bomcylinder för minigrävare — pipa, stång och monteringsändar.

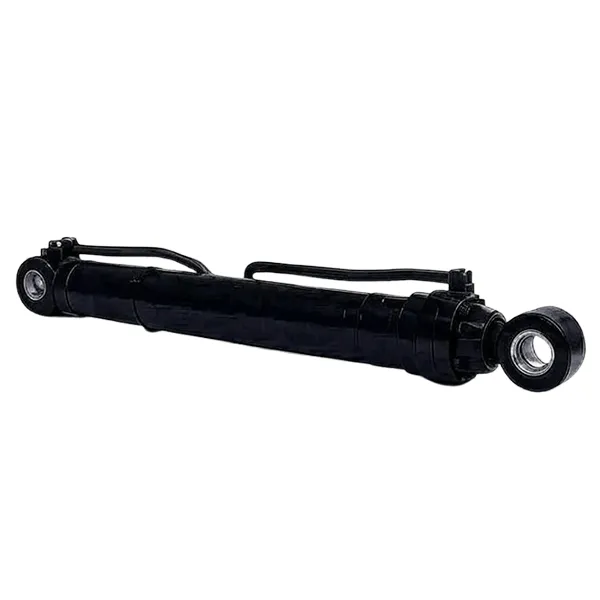

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Smidd legerat stålpipa med precisionsslipat hål.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Mått och monteringsreferens — bekräfta mot din maskin innan du beställer.

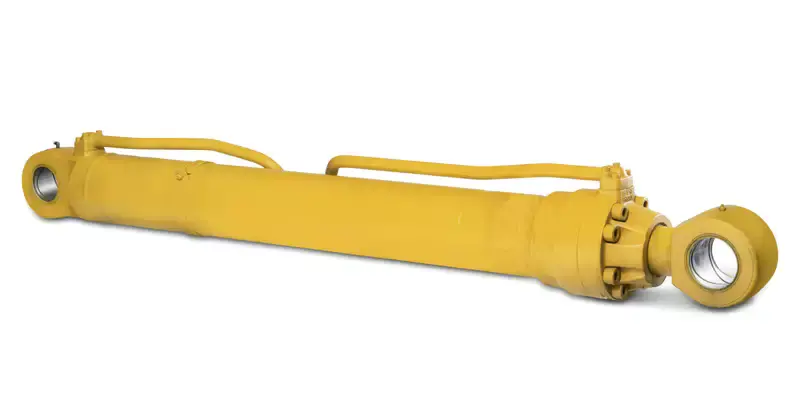

Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Stångyta och dubbelt tätningsarrangemang.
04 / KONSTRUKTION

Produktegenskaper och konstruktion

Smidd pipa och markborrning

Pipan är smidd av höghållfast legeringsmaterial snarare än bearbetad av rörmaterial, vilket ger en mer enhetlig kornstruktur och bättre utmattningsmotstånd vid de gängade och svetsade ändarna. Hålet är sedan precisionsslipat så att kolvtätningen löper mot en jämn ytfinish; den finishen är det som håller den interna friktionskoefficienten låg – cirka 30 % lägre än en oslipad borrning i våra jämförelsetestningar – och det är därför bommen fortfarande kan tummas exakt när maskinen arbetar i ett trångt utrymme där centimeter har betydelse.

Dubbel tätning för dammiga platser

Varje cylinder använder en inbyggd dubbel tätningsstruktur med slitstarkt importerat gummi. Den inre tätningen håller hydraultrycket medan den yttre torkaren håller damm och fukt borta från tätningsläppen, vilket är det arrangemang som är viktigt på platsarbetet: en enda tätning som tillåts köra förorenad är det som producerar det långsamma gråt som så småningom blir en läcka. I drift förlänger denna konstruktion cylinderlivslängden med mer än 40 % jämfört med ett enkeltätningsarrangemang och minskar hur ofta maskinen måste gå ur arbete för underhåll.

Tillverkad efter din maskins geometri

Borrning, stång, slaglängd, monteringscentra och portpositioner produceras efter ritning. För en ersättningscylinder är detta den kritiska delen - monteringscentrum och stiftdiametrar måste matcha maskinens bom och ram exakt, så skicka originalritningen, maskinmodellen eller de uppmätta måtten på den trasiga cylindern så matchar vi gränssnittet innan du citerar. Olika slag- och tryckkonfigurationer finns tillgängliga över hela sortimentet för att passa kommunala, landskapsarkitektur och jordbruksuppgifter.

05 / KOMPATIBILITET

Maskinkompatibilitet

Denna bomcylinder levereras till minigrävmaskiner i klassen 1 till 8 ton, där håldiametrar i intervallet 50–125 mm är standard. Den monteras både som originalutrustning och som ersättning på maskiner från bland annat följande märken:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Caterpillar
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Observera:varumärken listas endast för att indikera de maskinklasser som denna cylinder vanligtvis är monterad på. Raydafon är en oberoende tillverkare och är inte ansluten till, auktoriserad av eller en leverantör av originalutrustning till dessa märken. Bekräfta alltid monteringsritningen för din specifika modell innan du beställer.

Är du osäker på vilket hål och slag din maskin behöver? Skicka grävmaskinsmodellen, den befintliga cylinderns hål och stångdiameter, dess stift-till-stift-längd och systemtrycket, så bekräftar vi konfigurationen.

06 / ANSÖKNINGAR

Ansökningar

Minigrävare köps för att de passar där fullstora maskiner inte kan, och det är just där bomcylinderns styrning betyder mest.

Kommunalt vägunderhåll

Rörläggning och reparation av brunnslock på smala gator, där bommen måste fällas i läge istället för att svängas. Noggrann låghastighetskontroll minskar risken för att stöta på nedgrävda tjänster eller färdiga ytor.

Återvinning och plantering av fruktträdgårdar

Rensa gamla trädstubbar och iordningställa nya tomter, med bommen lyft och sänkt runt stående träd. Kontrollerad rörelse undviker skador på fruktträden som måste sitta kvar.

Bygg- och rivningsarbeten

Att riva låga väggar och lyfta lätta byggmaterial, där stabil effekt under en växlande belastning håller driften förutsägbar för operatören och säker för alla som arbetar i närheten.

Vattenvård för jordbruksmark

Kapning av dräneringsdiken till kontrollerat djup och bredd, vilket endast är repeterbart om bomcylindern håller positionen under belastning istället för att driva när skopan möter motstånd.

Anläggning och trädgårdsanläggning

Hyvling, grävning och flyttning av jord i trånga bostadsområden, där en kompakt maskin med exakt bomstyrning lämnar en renare finish och mindre manuell städning.

Byte och reparation

Direkt utbyte av en skårad, böjd eller läckande bomcylinder på en befintlig maskin, producerad mot originalritningen eller uppmätta provet så att stiften och portarna är i linje.

07 / VARFÖR RAYDAFON

Produktfördelar

  • Fabriksdirekt leveransCylindern är smidd, bearbetad, monterad och testad i Raydafons egen fabrik, så det finns ingen handelsmarginal mellan dig och produktionen, och ritningar plus reservtätningar förblir tillgängliga under maskinens livslängd.
  • Lägre inre friktionPrecisionsborrning och matchat kolvtätningsspel minskar den inre friktionen, vilket visar sig som mjukare låghastighetskontroll och mindre värme som genereras i hydrauloljan under långa skift.
  • Tätning byggd för platsförhållandenDubbeltätning med extern torkare är specificerad för damm och fukt snarare än för en ren verkstad, vilket är det som förlänger livslängden med mer än 40 % och minskar oplanerade stillestånd.
  • Omfång av slag och tryckBorrning, stång, slaglängd och tryckkonfiguration kan anpassas till maskinen snarare än att tvinga fram närmaste katalogstorlek, vilket är viktigt när man byter ut en cylinder på en utgående modell.
  • Korrosionsskyddande ytbehandlingStången och trummans exteriör är korrosionsbehandlade, så cylindern klarar regn, lera och sköljning utan ytans gropbildning som förstör tätningar.
  • Ritningsbaserad ersättningSkicka originalritningen, maskinmodellen eller uppmätta mått och ersättningen produceras till det gränssnittet, så stift, portar och monteringscentra passar utan modifiering på plats.

Dragkraft, tätningslivslängd och serviceintervall beror alla på det valda hålet, systemtrycket, arbetscykeln och hur väl maskinens hydraulolja filtreras. Ge oss grävmaskinsmodellen och arbetstrycket, så bekräftar vi hålet och slaget mot den belastning som cylindern faktiskt kommer att bära.

08 / Vanliga frågor om köpare

Köparens vanliga frågor

  • Vilket hål, slag och tryck täcker denna minigrävmaskins bomcylinder?Borrdiametrar från 50 mm till 125 mm, stångdiametrar från 25 mm till 75 mm, slaglängd upp till 1000 mm och maximalt tryck på 29,4 MPa. Maximal dragkraft är 361 kN vid det största hålet; mindre hål producerar proportionellt mindre kraft vid samma tryck, så hålet bör väljas från den dragkraft som din maskin behöver.
  • Kan du byta ut min specifika grävmaskinsmodell?Ja. Skicka maskinmodellen, originalritningen eller det uppmätta hålet, stavdiametern, slaglängden, stift-till-stift-längden och monteringsdetaljer för den trasiga cylindern. Vi bekräftar gränssnittet och producerar cylindern för att matcha, vilket undviker de passningsproblem som kommer från att använda en generisk storlek.
  • Vad är skillnaden mellan maximal dragkraft och tryck?Tryck är det hydrauliska tryck som cylindern är klassad för, i detta fall 29,4 MPa. Thrust är kraften som trycket alstrar på kolvområdet, varför det ändras med hålets diameter — 361 kN vid 125 mm hål, men endast cirka 57,7 kN vid 50 mm hål vid samma tryck.
  • Vilket temperaturområde kan cylindern arbeta i?Standardarbetsområdet är −20 °C till +70 °C. För maskiner som arbetar utanför det intervallet, eller med hydraulolja som går varmare, berätta för oss den kontinuerliga oljetemperaturen så bekräftar vi tätningsmaterialet och specifikationen som passar den.
  • Hur skyddas cylindern mot damm och vatten?Den använder en dubbel tätningsstruktur med slitstarkt importerat gummi och en extern torkare, så tätningsläppen är skyddad från damm och fukt. Det arrangemanget är specificerat för platsförhållanden snarare än en ren miljö och är det som förlänger livslängden med mer än 40 %.
  • Vilken information behöver du citera och kan reservtätningar levereras?Maskinmodell, hål- och stångdiameter, slaglängd, arbetstryck, monteringstyp och antal — ju fler av dessa du skickar, desto snabbare bekräftar vi designen. Tätningssatser och ersättningskomponenter finns tillgängliga separat så att en maskin kan återställas i drift efter ett tätningsfel utan att byta ut hela cylindern. Offert är normalt inom 24 timmar.
09 / RELATED

Relaterade produkter och vidare läsning

Begär offert för minigrävmaskinsbomcylinder

Skicka grävmaskinsmodell, hål- och stångdiameter, slaglängd, arbetstryck, monteringstyp och antal — eller originalritningen. Vi bekräftar konfigurationen mot din maskin och svarar med pris och ledtid inom 24 timmar.

Skicka förfrågan nu

* Maximal dragkraft på 361 kN gäller för det största hålet i området vid 29,4 MPa. Bekräfta hål, slaglängd och monteringsmått för din maskin innan du beställer. Varumärken används endast för att indikera maskinklasser och antyder ingen tillhörighet.
