Vilka är de typer av fasar och deras överföringsprinciper?

När två huvudaxlar är icke-parallella, kallas växelöverföringen mellan dem en korsande axelväxelöverföring eller avfasningsväxelöverföring.Avfasningsväxlarär transmissionskomponenter utformade specifikt för överföring mellan korsande axlar. Deras tandlängder och former varierar, inklusive spor, spiralformade och bågformade. Raka avfasningsväxlar har väckt betydande uppmärksamhet på grund av deras breda utbud av applikationer. Även om spiralformade växlar en gång var mindre populära på grund av bearbetningssvårigheter, ersätts de nu gradvis av spiralfaster. Även om spiralfaster kräver specialiserade maskinverktyg, erbjuder de smidig överföring och hög belastningskapacitet, vilket gör dem allmänt använda i applikationer som bilar, traktorer och kolbrytningsmaskiner.

Raka avfasningsväxlar

Bland de många typerna avavfasningsväxlar, raka avfasningsväxlar, med sin enkla tandprofil och utmärkta transmissionsprestanda, har blivit nyckelkomponenter i många mekaniska system. Denna typ av växellåda lider emellertid av dålig driftsmedlet och är i allmänhet lämplig för genomsnittliga tonhastigheter på mindre än 5 m/s. De har också relativt låg belastningskapacitet. Men deras enkel tillverkning gör dem allmänt använda.

Helical Bevel -växlar

När de viktigaste axlarna korsar och inte är parallella kallas växelöverföringen som används en spiralformad växellåda. Denna transmissionsmetod används allmänt inom fordons-, flyg- och andra fält och är av stor betydelse för att förbättra prestandan och effektiviteten i mekaniska system.

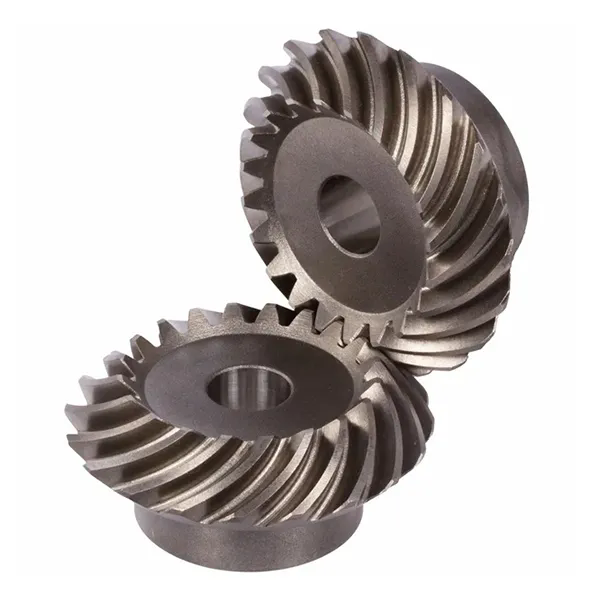

Cirkulär bågflashväxlar

Även känd som Spiral Bevel Gear -transmission, de har en spiralformad tandmötesegenskap för progressiv kontakt och ett stort överlappningsförhållande, vilket resulterar i smidig överföring, lågt brus och hög belastningskapacitet. Minsta antal tänder kan vara så lågt som 5, vilket möjliggör större överföringsförhållanden och mindre mekanismdimensioner. Genom att dela många likheter med cylindrisk växelöverföring uppnår cirkulär båge -fas växelöverföring effektiv överföring genom ren rullning av tonhöjdskonen, vilket gör överföring mellan växlar mjukare och säkerställer smidig och effektiv överföring.

Följande tabell kan hjälpa dig att förstå dessa treAvfasningÖverföringsmetoder.Radafonvälkomnar dig att köpa dem.
