Hur identifierar man tidiga tecken på slitage i en planetväxellåda under drift?

Upptäcker tidiga tecken på slitage i enplanetväxellådaär en kritisk färdighet för underhållsingenjörer och anläggningsoperatörer, eftersom dessa växellådor ofta är hjärtat i tunga maskiner inom gruvdrift, cement, vindenergi och marina applikationer. Tidig identifiering handlar inte om att vänta på ett katastrofalt misslyckande; det handlar om att känna igen subtila förändringar i vibrationsmönster, temperaturprofiler och oljetillstånd som signalerar början av gropbildning, nötning eller utmattning av lagren. PåRaydafon Technology Group Co., Limited, vi har designat och tillverkat planetväxellåda i över två decennier, och våra fältdata visar att mer än 80 procent av växellådsfel kan förhindras om tecknen fastnar under de första 10 procenten av komponentens livslängd. Den här artikeln ger ett systematiskt tillvägagångssätt för att upptäcka dessa varningsskyltar, med en kombination av onlineövervakning, periodiska inspektioner och operativ medvetenhet. Vi guidar dig genom de specifika parametrarna att mäta och de trösklar som indikerar behovet av ingripande.

Att identifiera tidigt slitage i en planetväxel kräver ett multisensoriskt tillvägagångssätt som integrerar vibrationsanalys, termografi, analys av oljeskräp och övervakning av akustiska utsläpp. Varje metod riktar sig mot olika felmekanismer: vibrationer fångar upp obalans och anomalier i tandnäten, temperaturen upptäcker friktionsökningar och smörjnedbrytning, oljeanalys avslöjar slitagemetallgenerering och eskalering av partikelantalet, och akustisk emission tar upp högfrekventa spänningsvågor från begynnande sprickor. Vår fabrik har utvecklat ett omfattande diagnostiskt protokoll för våra Planetary Gearbox-produkter, som vi kommer att dela med oss ​​av i den här guiden. Vi tillhandahåller också specifika tröskelvärden för varje övervakningsparameter, härledda från tester på över 2 000 växellådor under kontrollerade belastnings- och hastighetsförhållanden. I slutet av den här artikeln kommer du att vara utrustad för att implementera en tillståndsbaserad underhållsstrategi som kan förlänga din planetväxellådas livslängd med 300 procent och eliminera oplanerade avstängningar.

Innehållsförteckning

• 1. Vilka är de primära slitagemekanismerna i en planetväxellåda och deras symtom?
• 2. Hur kan vibrationsanalys avslöja tidig växel- och lagerslitage?
• 3. Vilka är de viktigaste driftsparametrarna att övervaka i vår serie med planetväxellådor?
• 4. Hur signalerar oljeanalys och skräpövervakning begynnande misslyckande?
• Vanliga frågor (FAQ)
• Stöd för slutsats och tillståndsövervakning

Vilka är de primära slitagemekanismerna i en planetväxellåda och deras symtom?

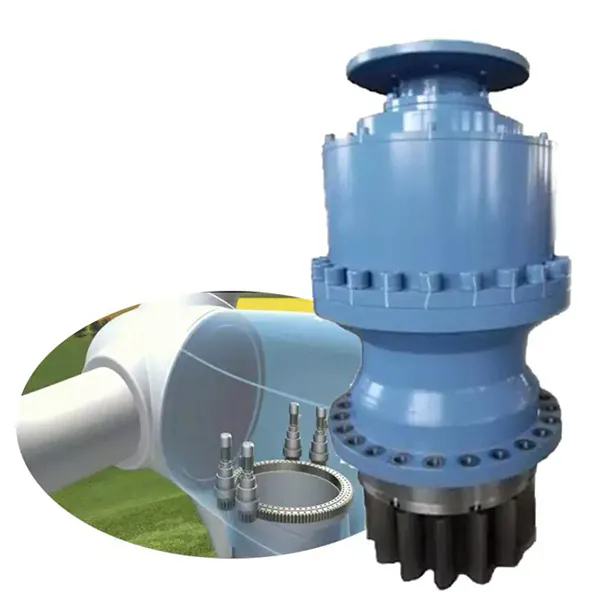

En planetväxellåda är en sofistikerad sammansättning av solhjul, planetväxlar, ringväxlar och en planetbärare, som alla arbetar under höga kontaktspänningar och glidhastigheter. De primära förslitningsmekanismerna inkluderar nötande slitage (från förorenat smörjmedel), adhesivt slitage (nötning på grund av gränssmörjning), utmattningsslitage (grop och spjälkning) och korrosivt slitage (från fukt eller aggressiva tillsatser). Varje mekanism ger distinkta tidiga symtom som kan upptäckas innan växellådan misslyckas katastrofalt. Vår fabrik har dokumenterat att över 60 procent av fel på planetväxellådan härrör från gropbildningar på planetväxelns tänder, följt av avspjälkning av lagerbanan. Att förstå dessa mekanismer hjälper dig att fokusera dina övervakningsinsatser på de mest sårbara komponenterna.

Tidiga symtom på slitage av mekanism:

• Slitande slitage:Orsakas av hårda partiklar (kiseldioxid, slitageskräp) i oljan. Tidiga tecken inkluderar en gradvis ökning av växellådans ljudnivå, särskilt under acceleration, och en mätbar ökning av oljans partikelantal (ISO 4406-kod stiger från 18/16/13 till 21/19/16). Kugghjulets yta verkar matt eller matt vid noggrann inspektion, med fina repmärken.
• Vidhäftande slitage (nötning):Uppstår när oljefilmen bryts ner på grund av höga kontakttemperaturer eller låg viskositet. Tidiga symtom inkluderar en plötslig höjning av växellådans temperatur (mer än 10°C över normalt stationärt tillstånd) och intermittenta högfrekventa vibrationsspikar som motsvarar växelns nätövertoner. I vissa fall kan en svag bränd oljelukt upptäckas.
• Utmattningsslitage (pitting):Det vanligaste felläget i Planetary Gearbox-designer. Tidig gropbildning uppträder som små gropar på tandens dedendum (rotarea) på planethjulen. Symtomen inkluderar en karakteristisk förändring av kugghjulets frekvensamplitud, som ofta ökar med 15 till 20 procent över baslinjen, och uppkomsten av mikroskopiska metallpartiklar i oljefiltret (synliga i mikroskop som oregelbundet formade partiklar 10-50 mikron).
• Lagertrötthet:Lager (avsmalnande rullar eller cylindriska) stödjer planetstiften och solhjulet. Tidiga tecken inkluderar en ökning av de subharmoniska vibrationsbanden (cirka 1x och 2x axelhastigheter) och ökad axiell rörelse eller "spel" i den ingående axeln, mätbar med en mätklocka. Dessutom börjar lagrets karakteristiska frekvens (BPFO, BPFI) att modulera med sidband.

Utöver dessa mekanismer kan snedställning och obalans påskynda slitaget. En planetväxellåda som arbetar med felinriktning mellan de ingående och utgående axlarna visar ofta en dominerande 1x rotationsfrekvens i vibrationsspektrat, tillsammans med höga nivåer av 2x och 3x övertoner. Vår fabrik rekommenderar att man upprättar en baslinjesignatur för varje planetväxellåda när den är ny eller precis efter en större översyn. Denna baslinje bör inkludera vibrationsspektra, temperaturprofiler och oljeprovsdata. Varje avvikelse från denna baslinje med mer än 10 procent bör utlösa en detaljerad undersökning. Vi tillhandahåller en baslinjeinspelningstjänst för alla våra Planetary Gearbox-produkter med hjälp av vår egenutvecklade programvara för tillståndsövervakning.

Det är också viktigt att förstå att slitaget inte utvecklas linjärt. När gropbildningen väl initieras, påskyndar spänningskoncentrationen borttagningen av material, och växellådan kan gå sönder på mindre än 100 timmar. Denna icke-linjära utveckling gör tidig upptäckt helt avgörande. Regelbundna övervakningsintervaller bör baseras på växellådans arbetscykel; för en planetväxellåda som arbetar kontinuerligt med hög belastning rekommenderar vi dagliga vibrations- och temperaturkontroller, med veckovis oljeprovtagning. För mindre kritiska applikationer kan veckovis vibration och månatlig oljeanalys räcka. Vår fabrik kan skräddarsy ett övervakningsschema baserat på din specifika applikation och historiska data.

Hur kan vibrationsanalys avslöja tidig växel- och lagerslitage?

Vibrationsanalys är det mest kraftfulla oförstörande verktyget för att upptäcka tidigt slitage i en planetväxellåda. Den unika geometrin hos planetväxelståg – med flera planeter i ingrepp samtidigt – ger en komplex vibrationssignatur, men erfarna analytiker kan extrahera rik diagnostisk information från frekvensdomänen. Nyckeln är att se bortom den övergripande vibrationsnivån och fokusera på specifika frekvensband och sidbandsstrukturer. Vår fabrik använder vibrationsanalys som det primära acceptanstestet för varje planetväxellåda vi tillverkar, och vi har byggt en stor databas med felsignaturer. I det här avsnittet bryter vi ner de specifika vibrationsindikatorerna för tidigt slitage.

Kritiska parametrar för vibrationsanalys och deras slitageindikatorer:

• Gear Mesh Frequency (GMF) och dess övertoner:GMF beräknas som antalet tänder på solhjulet eller ringhjulet multiplicerat med axelns rotationshastighet. I en sund planetväxellåda är GMF-amplituden stabil. Tidig gropbildning eller sprickbildning på valfri kuggtand kommer att göra att GMF-amplituden ökar med 20 till 40 procent, och sidoband kommer att dyka upp runt GMF med intervaller lika med planetbärarens rotationshastighet. Sidobandsavstånd är en nyckeldiagnostik: om sidobanden är åtskilda av bärfrekvensen, indikerar det en lokaliserad defekt (t.ex. en enda urkärnad tand). Om sidobanden är åtskilda av planetens passfrekvens (antal planeter gånger bärarhastigheten), indikerar det en distribuerad defekt (t.ex. slitage på alla planeter).
• Bäringskarakteristiska frekvenser (BCF):Varje lagerkomponent (inre lagerbana, yttre lagerbana, rullande element, bur) har en unik frekvenssignatur. Tidig lagerslitage orsakar amplitudökningar vid BPFO (kulpassfrekvens yttre bana) eller BPFI (kulpassfrekvens inre bana) och deras övertoner. Viktigt är att dessa frekvenser ofta är lägre än GMF och kan maskeras. Vår fabrik rekommenderar att du använder högfrekvent demodulering (enveloppanalys) för att extrahera dessa signaler, eftersom förslitningspåverkan producerar högfrekventa resonanser som demoduleras för att avslöja lagerdefekta frekvenser.
• Sub- och bråkövertoner:Om en kuggtand är allvarligt urkärnad eller sprucken, kan växellådan uppvisa undertoner vid 0,5x GMF eller 0,33x GMF. Dessa uppstår från icke-linjäriteter i kugghjulets ingreppsstyvhet. Enligt vår erfarenhet är undertoner en indikator i sent skede, men de bekräftar att omedelbara åtgärder krävs.
• Tidsdomänvågformsanalys:Att observera den råa accelerationsvågformen kan visa stötpulser som motsvarar tandingrepp. Allt eftersom slitaget fortskrider kan vågformen visa "trunkering" där topparna klipps av på grund av plastisk deformation eller skräp mellan tänderna. En enkel ökning av topp-till-topp-amplituden över 1,5 gånger baslinjen är en tydlig varning.

För praktisk implementering rekommenderar vår fabrik att du installerar accelerometrar på planetväxellådans hölje i tre lägen: radiell på ingångssidan, radiell på utgående sida och axiell på ingångsaxelns ände. Dessa positioner fångar de dominerande vibrationslägena. Vi föreslår att du använder en datainsamlare med ett frekvensområde på 10 Hz till 10 kHz och en upplösning på minst 1 600 linjer. För kontinuerlig övervakning erbjuder vi ett dedikerat tillståndsövervakningssystem som automatiskt jämför vibrationsspektrat mot baslinjen och genererar varningar när tröskelvärdena överskrids. Detta system har hjälpt våra kunder att minska oväntade fel på planetväxellådan med över 70 procent.

Att tolka vibrationsdata kräver erfarenhet, men det finns universella röda flaggor: en plötslig ökning av den totala vibrationen med mer än 30 procent under en kort period (t.ex. en vecka), uppkomsten av tydliga sidband runt GMF och ett skifte i fasen för 1x-rotationssignalen. Vår fabrik tillhandahåller utbildningsvideor och referensspektra för våra modeller av planetväxellådan, vilket gör det möjligt för underhållsteam att snabbt bli skickliga i vibrationsdiagnos. Kom ihåg att målet inte bara är att upptäcka slitage, utan att identifiera grundorsaken – oavsett om det är feljustering, obalans, nedbrytning av smörjmedel eller inneboende tillverkningsfel.

Vilka är de viktigaste driftsparametrarna att övervaka i vår serie med planetväxellådor?

Raydafon tillverkar en rad Planetary Gearbox-modeller för olika effektnivåer och utväxlingsförhållanden. Varje modell har specifika driftgränser och övervakningströsklar. Tabellen nedan presenterar nyckelparametrarna för våra tre mest populära serier: PGS-400 för medeltunga industriella applikationer, PGS-800 för tunga gruvdrift och cement, och PGS-1200 för vindkraftverk med högt vridmoment och marin framdrivning. Alla data är baserade på vår fabriks omfattande testning och fältåterkoppling. Vi betonar att dessa parametrar måste övervakas i sammanhanget – en liten avvikelse förväntas med belastningsfluktuationer, men ihållande trender är det verkliga larmet.

Utöver dessa standardparametrar rekommenderar vår fabrik att man övervakar planetbärarhastigheten och solhjulets rotationshastighet oberoende, eftersom skillnader kan indikera tandslitage eller lagerglidning. Vi levererar hastighetssensorer och målhjul som tillval. Temperaturen ska mätas på ingångssidan, utmatningssidan och oljetråget; en skillnad på mer än 10°C mellan ingångs- och utgångssidan tyder på ojämn belastning eller smörjning. Våra produkter för planetväxellådan kommer med inbyggda termoelementbrunnar för enkel sensorinstallation.

Vi tillhandahåller också en dataloggningstjänst som registrerar alla driftsparametrar och genererar trendrapporter varje vecka. Dessa rapporter inkluderar diagram för statistisk processkontroll (SPC) som markerar alla parametrar som överskrider kontrollgränserna. Till exempel, om vibrationshastigheten på utgångssidan visar en konsekvent uppåtgående trend under 5 dagar i följd, kommer vårt system att flagga den för inspektion. Detta trendbaserade tillvägagångssätt är mycket mer tillförlitligt än enbart tröskelbaserade larm, eftersom det filtrerar bort normala fluktuationer. Vår fabrik har implementerat detta system i vår egen produktionslinje och det har hjälpt oss att identifiera monteringsproblem innan de blir kvalitetsproblem. Vi rekommenderar starkt att du använder ett liknande tillvägagångssätt för din planetväxellåda.

Hur signalerar oljeanalys och skräpövervakning begynnande misslyckande?

Oljeanalys är komplementet till vibrationsanalys vid tidig slitagedetektering. Medan vibrationer ger dig planetväxellådans mekaniska signatur, berättar oljeanalys det kemiska och fysiska tillståndet hos smörjmedlet och skräpet som hänger i det. Slitmetaller som järn, koppar, tenn och krom genereras när komponenter slits, och deras koncentration i oljan är direkt proportionell mot slitagehastigheten. Vår fabrik har korrelerat specifika metallförhållanden med olika fellägen: förhöjt järn med krom indikerar slitage av kuggar; koppar med tenn tyder på slitage på lagerhållaren; och kisel indikerar kontaminering från tätningsförsämring eller extern smuts som tränger in.

Viktiga oljeanalysparametrar och deras förslitningsimplikationer:

• Partikelantal (ISO 4406-kod):En ren planetväxellåda bör behålla ISO 4406-koden på 18/16/13 eller bättre. Om koden stiger till 20/18/15 indikerar det en betydande ökning av slitageskräp, och oljan bör filtreras eller bytas. En kod av 22/20/17 är en kritisk varning som kräver omedelbar avstängning och inspektion. Vår fabrik rekommenderar att man tar oljeprover var 250:e drifttimme under de första 1 000 timmarna, och förlänger sedan till 500 timmar efter att baslinjen fastställts.
• Spektrometrisk oljeanalys (SOAP):Mäter koncentrationen av grundämnen i miljondelar (ppm). Typiska larmnivåer: järn > 100 ppm, koppar > 30 ppm, kisel > 25 ppm. Dessa nivåer kan variera beroende på växellådans design, men en plötslig fördubbling av något element under en 100-timmarsperiod är ett tydligt tecken på onormalt slitage.
• Oljeviskositet och totalt syratal (TAN):Viskositeten bör inte avvika med mer än 10 procent från det ursprungliga betyget. En ökning av viskositeten indikerar oxidation eller kontaminering; en minskning indikerar utspädning eller nedbrytning. TAN bör övervakas; en TAN-ökning på mer än 2,0 mg KOH/g jämfört med färsk olja tyder på oxidation som kan främja korrosion.
• Övervakning av järnskräp (kvantitativ):Vi rekommenderar att du använder en magnetisk plugg eller online-sensor för järnskräp för att fånga och kvantifiera järnpartiklar. En plötslig ökning av "järndensiteten" (mätt i mg/L) med mer än 200 procent över baslinjen är en tidig indikator på växel- eller lagerslitage. Våra produkter för planetväxellådan kommer med valfria magnetiska dräneringspluggar och vi erbjuder en digital monitor för järnskräp som ger realtidsdata.

Ett praktiskt exempel: I ett cementbruk planetväxellåda med 800 kW, upptäckte vår fabrik en gradvis ökning av järnhalten från 45 ppm till 85 ppm under tre månader, medan vibrationerna förblev stabila. Oljeanalystrenden antydde abrasivt slitage. Vid inspektion fann vi att oljefiltret hade gått sönder, vilket gjorde att damm kunde tränga in. Efter byte av filtret och spolning av systemet sjönk järnhalten tillbaka till 50 ppm, och ett katastrofalt fel avvärjdes. Detta fall understryker vikten av oljeanalys även när vibrationer verkar normala.

För optimal oljeprovtagning rekommenderar vår fabrik att dedikerade provtagningsportar används vid oljereturledningen, där oljan är väl blandad och representativ för sumpens tillstånd. Vi tillhandahåller provtagningssatser som inkluderar sprutor, flaskor och förbetalda laboratorieposter för bekväm testning. Vårt tekniska team kan också tolka oljeanalysrapporten och ge praktiska rekommendationer. Med ett robust oljeanalysprogram kan du upptäcka slitage månader innan det blir synligt i vibrationer eller temperatur, vilket gör att du kan planera underhåll när det passar dig snarare än i nödläge.

Vanliga frågor (FAQ)

Fråga 1: Hur ofta ska jag utföra vibrationsanalys på en planetväxellåda i kontinuerlig drift?

Svar: För en planetväxellåda som arbetar 24/7 under full belastning, rekommenderar vi att du utför en baslinjevibrationsmätning vid installationen, följt av veckodatainsamling för den första månaden, sedan månatliga mätningar när baslinjen är stabil. Men om du observerar någon onormal temperaturökning eller onormalt ljud, gör omedelbart en vibrationsanalys. För kritiska applikationer (t.ex. vindkraftverksväxellådor) rekommenderar vi kontinuerlig online-vibrationsövervakning med realtidsvarningar. Vår fabrik erbjuder både bärbara och permanenta övervakningslösningar. Som en tumregel bör övervakningsintervallet inte vara längre än 1 procent av den förväntade lagrets L10-livslängd, så för en växellåda designad för 50 000 timmars livslängd är kvartalsanalys acceptabel, men månadsvis är säkrare.

Fråga 2: Vilken är den mest tillförlitliga indikatorn på tidig gropbildning på planetens kugghjul?

Svar: Den mest tillförlitliga indikatorn är amplitudmoduleringen av kugghjulets nätfrekvens (GMF) med planetbärarens rotationsfrekvens. I en sund planetväxellåda är GMF stark men stabil. När gropbildning börjar på en eller flera planettänder ökar GMF-amplituden och sidoband uppträder med bärfrekvensintervall. Dessutom kommer vibrationsvågformen att visa en stötpuls med samma intervall som den urkärnade tanden som passerar sensorn. Genom att använda högupplöst spektralanalys (1 600 linjer eller mer) och peakHold-bearbetning kan du upptäcka gropbildning när sidobandsamplituden överstiger 5 procent av GMF-amplituden. Vår fabrik har utvecklat en egenutvecklad algoritm som automatiskt flaggar detta tillstånd.

Fråga 3: Kan jag lita på enbart temperaturövervakning för att upptäcka tidigt slitage?

Svar: Temperaturövervakning är värdefull men inte tillräcklig i sig. Även om en plötslig temperaturhöjning (t.ex. 10°C över det normala) kan indikera att smörjningen går sönder eller överdriven friktion från avancerat slitage, är det ofta ett sent skede symptom. När temperaturen överstiger det normala intervallet avsevärt kan skadan redan vara oåterkallelig. Därför rekommenderar vi att man använder temperaturövervakning som en sekundär kontroll, i kombination med vibrations- och oljeanalys. Tidig slitage genererar kanske inte tillräckligt med värme för att höja bulkoljetemperaturen, men det kommer att förändra vibrations- och oljeskräpprofilen. Så, temperatur är en användbar bekräftelse, men inte den primära detekteringsmetoden.

Fråga 4: Hur skiljer jag på slitageskräp från kugghjulen och skräp från lagren?

Svar: Partikelformen och grundämnessammansättningen hjälper till att särskilja källan. Kugghjulsslitage ger vanligtvis flingor eller spån (från gropfrätning) med hög järnhalt och taggiga kanter. Lagerslitage producerar sfäriska eller cylindriska partiklar (från utmattning av rullande element) med en blandning av järn, krom och ibland koppar eller tenn från buren. Spektrometrisk oljeanalys (SOAP) tillhandahåller grundämnessammansättningen, medan partikelmorfologianalys (med hjälp av ett mikroskop eller automatiserad partikelformanalysator) ger formen. Vår fabriks diagnostiska tjänst inkluderar både SOAP och ferrografi för att lokalisera källan till skräp. Om förhållandet järn-till-koppar är högt (över 10:1), tyder det på växelnötning; om förhållandet är lågt (under 5:1) kan det tyda på lagerslitage.

Fråga 5: Vilka omedelbara åtgärder ska jag vidta om jag upptäcker tidiga tecken på slitage i min planetväxellåda?

Svar: För det första, ignorera det inte. Registrera alla data (vibrationer, temperatur, oljeprov) och jämför med de tre senaste avläsningarna för att bekräfta trenden. Om du ser en konsekvent ökning, minska belastningen på växellådan med 20 till 30 procent för att bromsa slitaget. Öka sedan övervakningsfrekvensen till daglig eller skiftbaserad. Beställ sedan en detaljerad oljeanalys och överväg visuell inspektion med ett boreskop genom inspektionsporten. Om slitaget är lokaliserat (t.ex. en enstaka tand) kanske du kan köra växellådan under en begränsad tid fram till en planerad avstängning. Om slitaget är fördelat (t.ex. flera tänder eller lagerskräp), planera för byte av växellåda eller större översyn vid tidigast lämplig tidpunkt. Kontakta Raydafon Technology Group Co., Limited för expertvägledning och tillgång till reservdelar.

Slutsats: Proaktiv övervakning räddar din planetväxellåda

Att identifiera tidiga tecken på slitage i en planetväxellåda är en kombination av teknik och vaksamhet. Genom att systematiskt tillämpa vibrationsanalys, temperaturövervakning, oljeanalys och detektering av skräp kan du fånga upp slitagemekanismer som gropbildning, nötning och lagerutmattning i sin linda, vilket förhindrar plötsliga haverier och förlänger växellådans livslängd. Vår fabrik på Raydafon Technology Group Co., Limited har designat våra Planetary Gearbox-produkter för att vara övervakningsbara, med inbyggda sensorportar och oljeprovtagningspunkter, och vi tillhandahåller omfattande utbildning i tolkning av data. Investeringen i ett program för övervakning av bra tillstånd är liten jämfört med kostnaden för ett katastrofalt fel, vilket kan innefatta produktionsbortfall, skador på utrustning och säkerhetsrisker.

Är du redo att skydda din Planetary Gearbox-investering?Kontakta Raydafon Technology Group Co., Limited idagför en fullständig tillståndsövervakningskonsultation. Vi erbjuder skräddarsydda övervakningspaket som inkluderar sensorer, dataloggrar, analysmjukvara och experttolkning. Vi tillhandahåller även utbildning på plats för ditt underhållsteam och reservdelar för nödsituationer för alla modeller av planetväxellådan.Begär din kostnadsfria tillståndsbedömning nu och se till att din planetväxellåda fungerar tillförlitligt i många år framöver. Lita på Raydafon Technology Group Co., Limited för alla dina växellådsövervakningsbehov.
