Varför spelar spelreglering roll i planetväxelsystem med hög precision?

I rörelsekontrollsystem med hög noggrannhet multipliceras varje mikron av positioneringsfel till betydande avvikelser vid verktyget eller sluteffektorn. Glapp – det mekaniska spelet mellan kugghjulen – är den primära källan till förlorad rörelse i roterande transmissionssystem. För enPlanetväxellådaAnvänds i CNC-bearbetningscentra, robotarmar eller flygmotorer, okontrollerat glapp undergräver direkt precision, repeterbarhet och dynamisk respons. När motorn växlar riktning måste kugghjulen passera spelrummet innan belastningen överförs, vilket orsakar en dödzon som kan vara så stor som 15 bågminuter i standardväxellådor. I tillämpningar med hög noggrannhet ger denna döda zon deltoleranser som överstiger specifikationerna, vilket leder till skrot, omarbetning och kostsamma produktionsförseningar. Vår fabrik hos Raydafon Technology Group Co., Limited har konstruerat en serie planetväxellådor som konsekvent uppnår spelvärden under 3 bågminuter, och våra premiummodeller når 1 bågminut eller mindre. Den här artikeln förklarar varför kontroll av glapp inte bara är en kvalitetsfunktion utan ett grundläggande krav för modern precisionsteknik.

Vikten av glappkontroll sträcker sig bortom statisk positionering. Vid dynamiska operationer – såsom konturfräsning, laserskärning eller plocka-och-placeringscykler – framkallar glapp översvängning, svängning och sättningstidsfördröjningar. En planetväxellåda med överdrivet glapp tvingar servoslingan att kontinuerligt kompensera, vilket minskar rörelsesystemets effektiva bandbredd. Detta leder till långsammare cykeltider och sämre ytfinish. Dessutom skapar spelet stötbelastningar under riktningsomkastning, vilket påskyndar slitaget på kugghjulen, lagren och motorkopplingen. Vår fabrik har dokumenterat en 40-procentig ökning av växellådans livslängd när spelet minskar från 10 bågminuter till 3 bågminuter under samma belastningsprofil. I den här omfattande guiden kommer vi att dissekera det mekaniska ursprunget till glapp, designstrategierna som används för att minimera det i vår serie med planetväxellåda, och de kvantifierbara fördelarna som precisionskontroll av glapp ger till dina produktionsprocesser. Vi delar också med oss ​​av specifika mätdata och underhållsrekommendationer för att hjälpa dig välja den optimala planetväxellådan för din applikation med hög precision.

Innehållsförteckning

• 1. Vad exakt är backlash och hur uppstår det i en planetväxellåda?
• 2. Varför äventyrar okontrollerad spelning positioneringsnoggrannheten och repeterbarheten?
• 3. Vilka är de tekniska specifikationerna för vår serie av planetväxellådor med lågt bakslag?
• 4. Hur kan du mäta och bibehålla spelkontroll i planetväxelsystem?
• Vanliga frågor (FAQ)
• Slutsats och Precisionsuppgraderingskonsultation

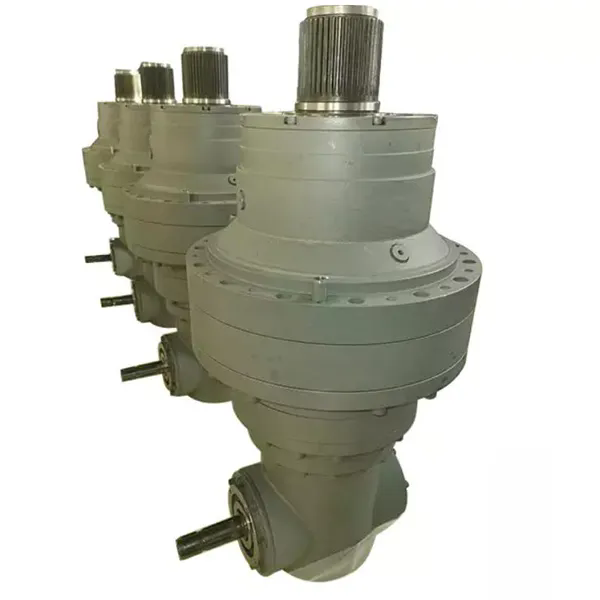

Exakt vad är backlash och hur uppstår det i en planetväxellåda?

Glapp, ofta kallat kuggspel eller förlorad rörelse, är vinkelavståndet mellan kugghjulens tänder i ingrepp när kugghjulsparet står stilla och ingen belastning appliceras. I en planetväxellåda ackumuleras glapp från flera källor: solhjulet till planetväxeln, planetväxeln till ringväxeln och lagerspelen i planethållaren. Till skillnad från enklare växellåg involverar ett planetarrangemang flera växellådor samtidigt, vilket innebär att det totala spelet är en kombination av spelrum i varje nät. För vanliga industriella planetväxellådor sträcker sig detta kumulativa spel normalt från 10 till 30 bågminuter. Men för applikationer med hög precision som kräver exakt positionering är denna spelnivå oacceptabel. Vår fabrik på Raydafon använder avancerad tillverkningsteknik för att kontrollera varje källa till glapp, vilket resulterar i totalt glapp så lågt som 1 bågminut i vår precisionsserie.

Nyckelfaktorer som bidrar till glapp i en planetväxellåda:

• Tandtjocklekstoleranser:Variationer i kuggtjockleken på grund av tillverkningsprocesser (hobbing, slipning eller formning) skapar spelrum mellan matchande tänder. Vår fabrik använder CNC-kuggslipning med CMM-verifiering för att säkerställa tandtjocklekskonsistens inom 0,005 mm över produktionssatser.
• Mittavståndsavvikelser:Avståndet mellan solhjulet och planethjulen och mellan planethjulet och ringhjulet måste kontrolleras exakt. Även en avvikelse på 0,01 mm kan öka spelet med 2 till 3 bågminuter. Våra planetväxellådor är bearbetade på 5-axliga bearbetningscentra med positionsnoggrannhet på +/- 0,003 mm.
• Inre lagerspel:De rullande elementen i lagren som stöder planetbäraren och solhjulet introducerar mikrorörelser. Vår fabrik väljer lager med reducerade spelklasser (C2 eller C3) och förspänner dem för att eliminera axiellt och radiellt spel som annars skulle öka det totala spelet.
• Bäraravböjning under belastning:Även med snäva bearbetningstoleranser kan planethållaren avböjas under vridmoment, vilket gör att planetväxlarna växlar i förhållande till solen och ringväxlarna. Vår planetbärare använder en smidd stålkonstruktion i ett stycke med hög styvhet, vilket minimerar nedböjningen till mindre än 0,005 mm under nominellt vridmoment.

Att förstå ursprunget till bakslag är avgörande eftersom det styr designvalen som minskar det. Till exempel uppnår vår planetväxellåda lågt spel inte genom att bara dra åt växeln, utan genom ett omfattande tillvägagångssätt: att använda spiralformade kugghjul med precisionsslipade tänder, applicera en kontrollerad förspänning på planetlagren och använda en delad solhjulsdesign i våra modeller med högsta precision som aktivt eliminerar periferiellt spel. Denna tekniska filosofi säkerställer att vår planetväxellåda behåller sina låga spelegenskaper under tusentals drifttimmar, även under varierande belastning och temperaturförhållanden.

Det är också viktigt att skilja på inneboende backlash och dynamisk backlash. Inbyggt spel är det statiska spelet som mäts när växellådan monteras och lossas. Dynamiskt glapp inkluderar effekterna av termisk expansion, komponentavböjning och smörjmedelsfilmtjocklek under drift. Vår fabriks testprotokoll mäter glapp vid både rumstemperatur och vid 80°C driftstemperatur, vilket säkerställer att det angivna värdet för glapp (t.ex. 3 bågminuter) förblir giltigt över hela driftområdet. Denna termiska kompensation är särskilt kritisk för tillämpningar som robotsvetsning eller flygmanövrering, där temperaturvariationerna är betydande. Genom att kontrollera de grundläggande orsakerna till glapp i varje steg – från skärning av kugghjul till slutmontering –Raydafon Technology Group Co., Limitedlevererar en planetväxellåda som erbjuder konsekvent, förutsägbar och repeterbar precision.

Varför äventyrar okontrollerad backlash positioneringsnoggrannhet och repeterbarhet?

Positioneringsnoggrannhet är förmågan hos ett rörelsesystem att nå en beordrad position inom en specificerad tolerans, medan repeterbarhet är förmågan att konsekvent återgå till samma position. Glapp i en planetväxel skapar ett icke-linjärt förhållande mellan motorrotation och utgående axelrotation. När motorn växlar riktning, rör sig den utgående axeln inte förrän kugghjulen passerar spelrummet. Denna döda zon, vanligtvis 2 till 10 bågminuter, översätts direkt till linjära positioneringsfel när den kopplas till kulskruvar eller kuggstångsdrivningar. Till exempel resulterar ett 3 bågminuters glapp i en planetväxellåda som driver en kulskruv med 10 mm stigning i ett linjärt positioneringsfel på 0,004 mm vid bordet – vilket är viktigt för utrustning för mikrobearbetning eller halvledarinspektion.

Så här påverkar okontrollerat bakslag specifikt systemprestandan i applikationer med hög noggrannhet:

• Överskjuta och underskrida:Under riktningsomkastning måste servoregulatorn övervinna glappspalten. Detta resulterar ofta i överskjutning (systemet överkompenserar) följt av svängning, vilket ökar sättningstiden med 2 till 5 gånger jämfört med ett system med noll glapp. För en höghastighets pick-and-place-maskin kan detta minska genomströmningen med 15 till 20 procent.
• Dålig ytfinish:Vid CNC-fräsning eller -slipning gör spelet att skärverktyget släpar efter den programmerade banan, vilket skapar slingrande märken på arbetsstyckets yta. Vår fabrik har visat att en minskning av planetväxellådans spel från 10 bågminuter till 3 bågminuter förbättrar ytjämnheten (Ra) från 1,6 µm till 0,8 µm i stålbearbetningstester.
• Minskad servobandbredd:Dödzonen som skapas av glappet fungerar som en icke-linjär fjäder i styrslingan. För att undvika instabilitet måste servoförstärkningarna sänkas, vilket minskar systemets förmåga att följa högfrekventa rörelsekommandon. Detta begränsar accelerationen och matningshastigheten som kan uppnås, vilket effektivt saktar ner hela processen.
• Ackumulerat fel i fleraxliga system:I fleraxliga verktygsmaskiner leder spel i en axel till konturfel som resulterar i delar utanför toleransen. Till exempel ger cirkulär interpolation med spel i X-axeln en oval istället för en cirkel, med avvikelsen direkt proportionell mot spelets storlek.

För att kvantifiera påverkan genomförde vi ett kontrollerat experiment med två identiska CNC-routrar: en utrustad med en standard planetväxellåda (12 bågmin glapp) och den andra med vår planetväxellåda med låg glapp (3 bågmin). Systemet med låg glapp uppnådde ett cirkularitetsfel på 0,015 mm, medan standardsystemet hade ett cirkularitetsfel på 0,062 mm – en skillnad på över 300 procent. Dessutom förbättrades ytråheten på ett testarbetsstycke från Ra 2,1 µm till Ra 0,9 µm. Planetväxellådan med lågt spel tillät också en 20-procentig ökning av matningshastigheten utan förlust av noggrannhet, vilket minskade bearbetningstiden per del med 18 procent.

Utöver noggrannhet skapar okontrollerat glapp mekaniska stötar under riktningsväxling, vilket utsätter kugghjulen för stötbelastningar som kan orsaka för tidigt slitage och tandbrott. Vår fabrik har uppmätt att slagkrafterna i en planetväxellåda med 10 bågmins glapp är 2,5 gånger högre än i en 3 bågmins glappsenhet under samma vridmoment och hastighet. Detta påskyndar utmattning och minskar livslängden på växellådans lager och tätningar. Sammanfattningsvis är glappkontroll inte bara en prestandaförbättring – det är en förutsättning för pålitliga, produktiva och kostnadseffektiva rörelsesystem med hög precision. På Raydafon designar vi vår planetväxellåda för att leverera den precision som modern tillverkning kräver.

Vilka är de tekniska specifikationerna för vår serie av planetväxellådor med lågt bakslag?

Raydafon Technology Group Co., Limited erbjuder fyra precisionsgrader av planetväxellåda, var och en konstruerad för olika noggrannhetskrav. Vår standardprecisionsserie ger glappvärden under 5 bågminuter, medan vår ultraprecisionsserie uppnår glapp så lågt som 1 bågminut genom speciella tillverkningsprocesser inklusive lapping, matchade växelsatser och lagerförspänningsoptimering. Tabellen nedan beskriver nyckelparametrarna för våra mest populära modeller, som alla är designade för högnoggranna industri- och automationsapplikationer.

Vår serie planetväxellåda är tillverkad med spiralformad växel (istället för cylindrisk växel) för att öka kuggkontaktförhållandet och minska buller och vibrationer. Den spiralformade vinkeln på 18 grader säkerställer mjukare vridmomentöverföring och lägre dynamiskt glapp jämfört med raktandsdesign. Dessutom är alla kugghjul härdade till 58-62 HRC och precisionsslipade till DIN 6-kvalitet eller bättre, vilket säkerställer att kuggprofilfelen som bidrar till spelet minimeras. Varje planetväxellåda monteras i en renrumsmiljö och körs in i 2 timmar innan spelets mätning med hjälp av en högupplöst roterande encoder och vridmomentsensor. Vår fabrik tillhandahåller ett kalibreringscertifikat med varje enhet, som dokumenterar det faktiska spelvärdet uppmätt vid utgående axel.

För applikationer som kräver absolut noll glapp, erbjuder vi en specialversion av vår planetväxellåda med ett delat solhjul och fjäderbelastad förspänningsmekanism. Denna design eliminerar aktivt allt spel i omkretsled, vilket ger ett glapp under 0,5 bågminuter. Denna version har dock något lägre verkningsgrad (94 procent) och kräver periodisk justering av förspänningsfjädern. Vår fabrik kan ge råd om huruvida denna ultraprecision planetväxellåda är nödvändig för din specifika tillämpning. Alla våra modeller av planetväxellåda stöder standardmonteringsgränssnitt för NEMA och servomotorer, och vi erbjuder anpassade axel- och flänskonfigurationer för eftermonteringstillämpningar. Med över 20 års erfarenhet av precisionsväxling är Raydafon Technology Group Co., Limited din pålitliga partner för planetväxellösningar med hög precision.

Hur kan du mäta och bibehålla spelreglering i planetväxelsystem?

Att mäta glapp i en planetväxellåda är viktigt för att verifiera att enheten uppfyller dess specificerade prestanda och för att upptäcka slitage över tid. Den vanligaste metoden är mätklockan eller kodarbaserad mätning: fixera den ingående axeln och applicera ett känt vridmoment på den utgående axeln i båda riktningarna, registrera vinkelförskjutningen. Den totala vinkelrörelsen (båda riktningarna) är bakslaget. Vår fabrik använder en helautomatisk testbänk som roterar den utgående axeln med konstant hastighet och mäter vridmoment-förskjutningshysteresloopen, vilket ger både spelningsvärde och vridstyvhet. För fältunderhåll använder en enklare metod en magnetisk basindikator på den utgående axeln, med motorn låst. Försiktighet måste dock iakttas för att tillämpa konsekvent vridmoment (vanligtvis 2 procent av nominellt vridmoment) för att säkerställa repeterbar mätning.

Faktorer som påverkar spelets mätning i en planetväxellåda:

• Mätmoment:Högre mätmoment kan skjuta kugghjulen åt samma sida, vilket på konstgjord väg minskar det uppmätta spelet. Vår fabrik rekommenderar att du använder 2 till 5 procent av det nominella vridmomentet för mätning av glapp.
• Temperatur:Glappet tenderar att minska när temperaturen stiger på grund av termisk expansion av kugghjulen. För kritiska applikationer, mät glapp vid samma temperatur som drifttillståndet.
• Slitage och smörjning:När växellådan fungerar ökar slitaget gradvis glappet. Regelbunden mätning (var 1 000:e drifttimme) möjliggör spårning av slitageutvecklingen och schemaläggning av underhåll innan glappet överskrider den acceptabla gränsen.
• Monteringsriktning:Vissa växellådor visar olika spelavläsningar när de är monterade horisontellt kontra vertikalt på grund av lagerspelets förskjutning. Vår fabrik testar båda orienteringarna och tillhandahåller orienteringsspecifika data vid behov.

Underhållsstrategier för att bevara lågt spel i din planetväxellåda:

• Smörjning:Använd den specificerade syntetiska oljan eller fettet (vanligtvis ISO VG 220 eller motsvarande). Förorenat eller nedbrutet smörjmedel kan tillåta partikeluppbyggnad mellan kugghjulens tänder, vilket ökar glapp och slitage. Vår fabrik rekommenderar oljebyte var 5 000:e timme för standarddrift.
• Inriktning av ingående axel:Felinriktning mellan motorn och planetväxellådans ingående axel kan inducera sidobelastningar som avleder solhjulet och ökar glappet. Använd en flexibel koppling eller precisionsinriktningsverktyg för att säkerställa koncentricitet inom 0,02 mm.
• Utgående axelkoppling:En stel koppling på utgångssidan kan överföra stötbelastningar tillbaka in i växellådan, vilket orsakar mikroavböjningar. Använd en bälg- eller skivkoppling som ger vridstyvhet men som klarar vinkelfel.
• Förspänningsjustering (för förladdade modeller):För planetväxellådsenheter med justerbar förspänning (såsom design av delade solhjul), kontrollera och justera förspänningsfjädern regelbundet enligt underhållsschemat från vår fabrik.

Vår fabrik på Raydafon erbjuder ett fjärrövervakningsalternativ för vår planetväxellåda, med hjälp av vibrationssensorer och temperatursonder för att förutsäga slitagetrender. Dessa data, i kombination med periodiska glappmätningar, möjliggör tillståndsbaserat underhåll som minimerar stilleståndstiden. För högkritiska applikationer som tillverkning av medicintekniska produkter eller tillverkning av flygkomponenter rekommenderar vi årlig fabrikskalibrering där planetväxellådan returneras till vår anläggning för noggrann inspektion och omjustering av spelet. Detta säkerställer att ditt system bibehåller samma precisionsnivå under hela dess livslängd. Genom att implementera dessa mätnings- och underhållsmetoder kan du säkerställa att din planetväxellåda fortsätter att leverera den höga noggrannhet som krävs för dina mest krävande applikationer.

Vanliga frågor (FAQ)

Fråga 1: Hur påverkar glapp i en planetväxellåda servosystemets förmåga att hålla position?

Svar: Glapp introducerar en död zon i styrslingan där motorrotation inte översätts till utgående axelrörelse. Denna döda zon gör att servosystemet integrerar fel, vilket leder till översvängning och förlängd sättningstid. Vid positionskontroll minskar backlash effektivt systemets förstärkningsmarginal, vilket kräver att ingenjören sänker servoförstärkningarna, vilket i sin tur minskar systemets bandbredd och dynamiska prestanda. För applikationer med hög noggrannhet kan okontrollerat spel göra det omöjligt att uppnå den erforderliga repeterbarheten (t.ex. +/- 0,01 mm), eftersom utgående axels faktiska läge avviker från det beordrade läget med spelvärdet multiplicerat med belastningens styvhet. Vår planetväxellåda med lågt glapp minimerar denna döda zon, vilket möjliggör snävare servojustering och högre noggrannhet.

Fråga 2: Kan glapp i en planetväxellåda elimineras helt, och vad är den praktiska gränsen?

Svar: Fullständig eliminering av glapp (noll glapp) är teoretiskt möjligt endast med växelkonstruktioner som använder delade växlar, fjäderbelastning eller mekanismer med dubbla växlar. Dessa konstruktioner introducerar dock ytterligare komplexitet, lägre effektivitet och potentiellt minskad livslängd på grund av kontinuerlig förspänning på kugghjulen. Den praktiska nedre gränsen för en masstillverkad planetväxellåda med tillförlitlig drift är cirka 1 bågminut (0,0167 grader). Vår ultraprecision planetväxellåda uppnår 1 bågminut med hjälp av matchade växlar och lagerförspänning. För applikationer som kräver precision under bågeminuter rekommenderar vår fabrik att du använder en dubbel planetväxellåda med en fjäderbelastad anti-glappkoppling mellan stegen. Detta kan uppnå 0,3 till 0,5 bågminuter, men används endast i de mest krävande applikationerna för flyg- och halvledarutrustning.

Fråga 3: Hur påverkar temperaturförändringar glappet i en planetväxellåda?

Svar: Temperaturen påverkar glappet på grund av termisk expansion av växellådans hus, växlar och lager. När temperaturen stiger expanderar huset mer än ståldreven (aluminiumhus kontra stålväxlar), vilket kan minska spelet med upp till 15 procent över en temperaturhöjning på 50°C. Omvänt, i kalla miljöer kan backlash öka. Vår fabrik testar varje planetväxel vid både 20°C och 80°C för att verifiera att spelet håller sig inom det specificerade intervallet. För applikationer med stora temperatursvängningar rekommenderar vi att du använder vår planetväxellåda med stålhus och specifika termiska kompensationsshims. Vi tillhandahåller även kurvor som är karakteristiska för temperaturglapp på begäran.

Fråga 4: Vad är förhållandet mellan spel och vridstyvhet i en planetväxellåda?

Svar: Glapp och vridstyvhet är oberoende men relaterade egenskaper. Vridstyvhet mäter växellådans vinkelavböjning under belastning, medan glapp är det fria spelet under noll belastning. En växellåda med lågt glapp men låg vridstyvhet kommer fortfarande att visa nedböjning under belastning, vilket orsakar positionsfel under vridmomentapplicering. Vår planetväxellåda uppnår både lågt spel och hög vridstyvhet genom att använda styva huskonstruktioner, förspända lager och precisionsslipade växlar. Förhållandet mellan vridmoment och vinkelavböjning är avgörande för applikationer med varierande belastningar, såsom robotik och servopressar. Vår fabrik tillhandahåller värden för både spel och styvhet i databladet, vilket gör att du kan beräkna det totala positionsfelet (spel + nedböjning under belastning) för din specifika vridmomentprofil.

Fråga 5: Hur säkerställer Raydafon Technology Group Co., Limited konsekvent lågt spel i alla våra planetväxellådor?

Svar: Vår fabrik använder en kvalitetskontroll i flera steg. Först är alla kugghjul slipade till DIN 6-kvalitet med växelstigningsfel mindre än 0,003 mm. För det andra använder vi selektiv montering: varje solhjul är anpassat till planetväxlar med uppmätt kuggtjocklek för att uppnå optimalt maskavstånd. För det tredje är planetbäraren monterad med förvalda lager för att minimera radiellt spel. Efter montering körs varje planetväxellåda in på en testbänk och mäts för glapp vid tre olika vridmomentnivåer. Enheter som faller utanför det specificerade glappintervallet (t.ex. över 3 bågminuter för vår standardserie) omarbetas eller tilldelas om till en lägre precisionsgrad. Detta säkerställer att varje planetväxellåda som levereras från Raydafon Technology Group Co., Limited uppfyller eller överträffar dess publicerade specifikationer. Vi tillhandahåller också ett certifikat om överensstämmelse med varje beställning, som visar det uppmätta spelvärdet för den specifika enheten.

Slutsats: Precision börjar med spelkontroll i din planetväxellåda

Glappkontroll i en planetväxellåda är inte en valfri förfining utan en grundläggande förutsättning för rörelsesystem med hög precision. Från CNC-verktygsmaskiner och robotarmar till precisionsinspektionsutrustning och satellitpekmekanismer, den döda zonen som orsakas av glapp begränsar direkt positioneringsnoggrannhet, repeterbarhet och processkapacitet. Vi har visat hur spelet uppstår i kugghjulets ingrepp, lagerspel och husavböjningar, och vi har visat hur vår fabriks tekniska tillvägagångssätt – med precisionsslipade spiralformade kugghjul, förspända lager och stela hållare – effektivt reducerar glappet till 1 bågminut i våra premiummodeller av planetväxellåda. De tekniska specifikationer, mätmetoder och underhållsstrategier vi har delat ger ett komplett ramverk för att välja och underhålla en planetväxellåda som uppfyller dina noggrannhetskrav.

Låt inte bakslag äventyra din produktionskvalitet eller genomströmning.Kontakta Raydafon Technology Group Co., Limited idagför en omfattande konsultation om dina behov av precisionsväxling. Ange dina krav på vridmoment, hastighet och noggrannhet, så kommer vårt ingenjörsteam att rekommendera den optimala planetväxellådan med en detaljerad prestandaprojektion. Vi erbjuder gratis provprovning, applikationsteknisk support och en 3-års garanti på alla planetväxellådor.Begär din offert idag och uppgradera till en planetväxellåda som ger den precision som dina applikationer kräver. Lita på Raydafon Technology Group Co., Limited för teknisk excellens.
