Varför är slaglängden kritisk när man väljer en hydraulcylinder?

När du väljer en hydraulcylinder för alla tunga tillämpningar – vare sig det är anläggningsutrustning, jordbruksmaskiner eller industriell automation – står en parameter över resten när det gäller att diktera prestanda, säkerhet och livslängd:slaglängd. Slaglängden bestämmer inte bara hur långt cylindern kan dras ut eller dras in utan påverkar också monteringskonfigurationen, spetsböjningsmotstånd, tätningslivslängd och övergripande systemstabilitet. Att välja fel slaglängd kan leda till katastrofala mekaniska fel, kostsam stilleståndstid eller ineffektiv drift. I den här omfattande guiden använder vi två decennier av branscherfarenhet för att förklara varför slaglängd är hörnstenen i valet av hydraulcylindrar och hur man fattar ett välgrundat beslut skräddarsytt efter just dina behov.

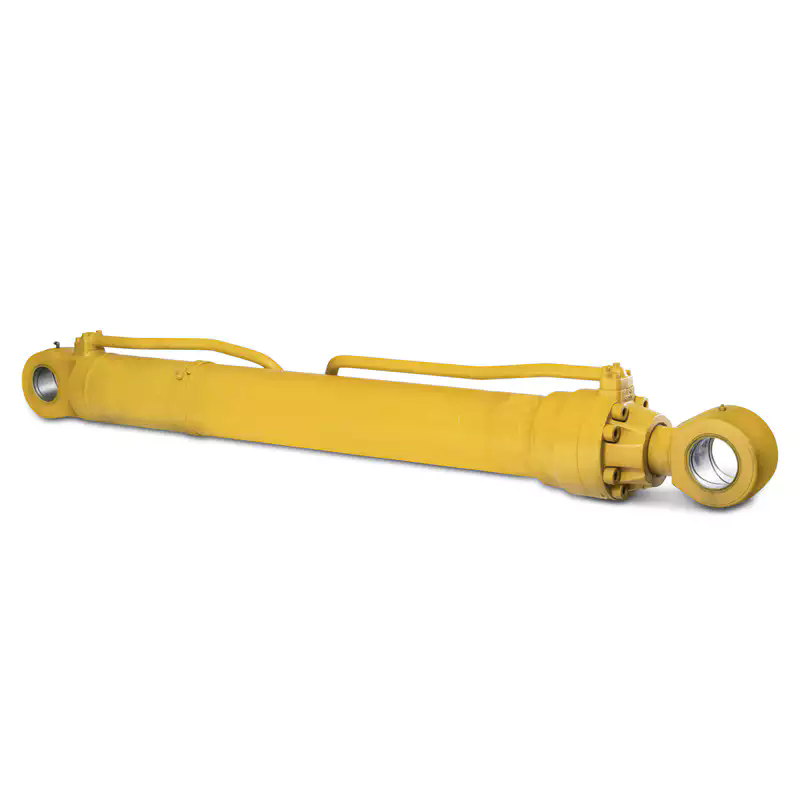

Som ledare inom flytande kraftlösningar,Raydafon Technology Group Co., Limitedhar konstruerat och levererat tusentals specialanpassadeHydraulcylinderenheter över hela världen. Vår fabrik följer strikta ISO-standarder, vilket säkerställer att varje cylinders slaglängd är optimerad för verkliga förhållanden. Oavsett om du byter ut en befintlig enhet eller designar ett nytt system, kommer en förståelse för den kritiska karaktären av slaglängd att rädda dig från prestandaflaskhalsar och oväntade reparationskostnader. Låt oss dyka djupt in i mekaniken, parametrarna och praktiska överväganden som gör slaglängden till en avgörande faktor.

Vad definierar slaglängden och varför dikterar det hydraulcylinderns prestanda?

Slaglängden är den totala sträckan en kolvstång färdas från helt indraget (stängt) till helt utdraget (öppet) läge. Även om definitionen verkar okomplicerad, krusar dess inverkan genom varje operativ aspekt av enHydraulcylinder. Under mina 20 år av arbete med tunga maskiner och anpassade manöversystem har jag sett otaliga scenarier där en till synes mindre obalans i slaglängden orsakade stora fel. PåRaydafon Technology Group Co., Limited, behandlar vårt ingenjörsteam slaglängden som den centrala pelaren runt vilken hela cylindern är utformad. Nedan bryter vi ner varför denna parameter inte är förhandlingsbar.

För det första bestämmer slaglängden direkt det användbara rörelseomfånget. Om slaglängden är för kort kan utrustningen inte nå önskade positioner; om den är för lång leder den till överkörning, potentiella interna kollisioner och ökad risk för att staven knäcks under kompression. Dessutom påverkar slaglängden tätningsdynamiken. Längre slag kräver mer exakt inriktning för att förhindra ojämnt slitage på kolvtätningar och stånglager. Vår fabrik har dokumenterat att cylindrar med optimerat slag-till-hål-förhållande uppvisar 40 % längre tätningslivslängd jämfört med standardenheter som inte passar ihop.

Kritiska faktorer kopplade till slaglängd

• Stångspänningströskel:Ju längre slag, desto större är risken för kolonnladdningsfel. Ingenjörer måste beräkna Eulers kritiska belastning baserat på slaglängd, stångdiameter och monteringssätt.
• Tätningsintegritet:Förlängda slag ökar kontaktbanan mellan stången och tätningarna. Vår fabrik använder avancerade polyuretan-tätningar som klarar längre slag samtidigt som de upprätthåller nollläckage under höga cykler.
• Styrning och lagerlängd:Längre slag kräver längre lagerytor för att förhindra sidokrafter från att skada cylindern.Raydafon Technology Group Co., Limitedhar kraftiga lagerkåpor för att klara slag upp till 3000 mm utan avböjning.
• Monteringsutrymmesbegränsningar:Slaglängden bestämmer den indragna och förlängda längden. Många kunder förbiser att den indragna längden måste passa inom maskinramar. Vårt designteam utför alltid 3D-interferenskontroller.

Ur ett prestandaperspektiv säkerställer rätt slaglängd att hydraulcylindern arbetar inom sitt avsedda tryckområde. Överdimensionerad slaglängd kan introducera ytterligare hydraulvätskevolym, vilket minskar systemets svarstid. Omvänt tvingar underdimensionerade slag fram mekaniska begränsningar. I högcykelapplikationer som kantpressar eller materialhantering påverkar slaglängden till och med energieffektiviteten. Ett 50 mm längre slag än vad som krävs kan till exempel öka cykeltiden med 15 %, vilket direkt påverkar produktiviteten. Därför, innan vi specificerar en cylinder, vi påRaydafon Technology Group Co., Limitedkartlägg alltid maskinens hela kinematiska profil för att matcha slaglängden exakt.

Hur påverkar slaglängden monteringsstabilitet och bucklingsmotstånd?

Monteringsstabilitet är ofta den mest underskattade konsekvensen av felberäkning av slaglängd. En hydraulcylinders monteringssätt – oavsett om det är gaffel, tapp, fläns eller klack – samverkar med den utökade slaglängden för att skapa moment och sidobelastningar. I vår fabriks testlabb har vi jämfört cylindrar med identisk borrning men olika slag under sidbelastningsförhållanden. Resultaten visar genomgående att när slaglängden ökar utöver det rekommenderade förhållandet (slag-till-hålförhållande > 8:1 för standarddragstångscylindrar), blir cylindern sårbar för buckling och monteringsfel. Låt oss utforska detta förhållande i detalj.

När en cylinder sträcker sig, växer den ostödda stavlängden, vilket gör att den fungerar som en pelare under tryckkraft. Om slaglängden är för lång i förhållande till stavens diameter kan även måttliga belastningar orsaka permanent böjning eller katastrofalt brott. Det är därförRaydafon Technology Group Co., Limitedrekommenderar alltid att man beräknar den kritiska knäcklasten med hjälp av industriformler. För mobila applikationer som dumper eller grävmaskiner, där stötbelastningar är vanliga, ökar vi ofta stångdiametern eller införlivar stopprör för att effektivt minska den ostödda längden utan att ändra slaglängden.

Viktiga stabilitetsparametrar som påverkas av slaglängd

• Kolumnstyrka:Eulers bucklingsformel (Pcr = π²EI / (KL)²) visar att kritisk belastning minskar med kvadraten på slaglängden. En slagökning på 20 % minskar bucklingsmotståndet med ungefär 30 %.
• Monteringsspänningskoncentration:Långa slag förstärker hävstångskrafterna på monteringsfästen, stift och bultar. Vår fabrik använder finita elementanalys (FEA) för att förstärka monteringspunkter när slaglängden överstiger 1,5 meter.
• Nedböjning under belastning:Förlängda slag leder till högre stångavböjning, accelererar tätningsslitage och orsakar ojämn kolvuppriktning. Vi åtgärdar detta genom att använda induktionshärdade krompläterade stavar som motstår böjning.
• Vägledande noggrannhet:För långslagscylindrar innehåller vår tillverkningsprocess extra långa bronslager för att fördela radiella belastningar jämnt. Denna designfilosofi är standard för allaHydraulcylindermodeller vi tillverkar.

Ur praktisk synvinkel har vårt team ersatt många konkurrerande cylindrar som misslyckades på grund av buckling vid slaglängder så låga som 800 mm men med underdimensionerade stavar. I ett projekt för en avfallskomprimator konstruerade vi en cylinder med en slaglängd på 1800 mm, med hjälp av en 100 mm stångdiameter och ett speciellt stopprör för att minska längden utan stöd. Resultatet blev en 300-procentig ökning av livslängden jämfört med tidigare enheter. Detta visar att slaglängden inte bara är en dimensionsspecifikation utan ett säkerhetskritiskt tekniskt beslut. För alla tunga installationer, rådgör med specialister somRaydafon Technology Group Co., Limitedsäkerställer att din hydraulcylinder tål både statiska och dynamiska belastningar i hela sitt slaglängdsområde.

Varför anpassning av slaglängden förbättrar systemets totala effektivitet?

Även om standardslaglängder är allmänt tillgängliga, låser anpassning av slaglängden till din exakta applikation upp betydande effektivitetsvinster. Under mina decennier av konsultverksamhet för gruv-, bygg- och jordbrukssektorer har jag sett att cylindrar som passar alla ofta kompromissar med hastighet, energiförbrukning och strukturell integration. PåRaydafon Technology Group Co., Limited, förespråkar vi slaglängdsoptimering eftersom den direkt anpassar ställdonets kinematik med maskinens arbetscykel. Här är hur precisionsanpassning ökar systemets effektivitet.

För det första eliminerar anpassad slaglängd dödgång. Standardcylindrar kan ha extra slaglängd som aldrig används, men cylindern kräver fortfarande full hydraulvätskevolym för varje cykel. Denna bortkastade kapacitet ökar pumpbelastningen och energislöseriet. Genom att specificera exakt den slaglängd som behövs, minskar vår fabrik den interna vätskevolymen, vilket möjliggör snabbare svarstider och lägre driftstemperaturer. I ett nyligen fall för en automatiserad presslinje, förkortade vi slaglängden med 70 mm jämfört med det vanliga alternativet, vilket resulterade i 12 % snabbare cykeltid och 8 % mindre hydrauloljeförbrukning.

Effektivitetsfördelar med strokeanpassning

• Minskat tryckfall:Kortare slaglängd innebär kortare vätskebana inuti cylindern, sänker tryckförlusterna och förbättrar ställdonets reaktionsförmåga.
• Kompakt maskindesign:Med exakt slaglängd kan maskinramar minskas, vilket minskar materialkostnaderna och den totala vikten. Vår fabrik arbetar med OEM-tillverkare för att integrera cylindrar sömlöst.
• Lägre underhållskostnader:Korrekt slaglängd minimerar sidobelastning och tätningsspänningar, vilket minskar oplanerad stilleståndstid. Våra egna data visar att cylindrar med specialtakt har 30 % lägre underhållsfrekvens.
• Optimerad dämpningsprestanda:När slaglängden är känd exakt kan vi designa interna kuddar som bromsar kolven smidigt, vilket minskar stötar och buller vid slutet av slaget.

Dessutom tillåter anpassad slaglängd oss ​​att införliva avancerade funktioner som integrerade positionssensorer eller låsmekanismer utan utstickande komponenter. Till exempel, i lyftplattformar, säkerställer slaglängdsprecision att plattformen når exakta arbetshöjder utan att förlängas. Vår fabrik använder CNC-bearbetning för att uppnå slagtoleranser på ±0,5 mm, vilket garanterar repeterbarhet i positioneringskritiska applikationer. I slutändan blir anpassning en generiskHydraulcylindertill en prestandamatchad komponent som förbättrar hela hydraulsystemets effektivitet. När du samarbetar medRaydafon Technology Group Co., Limited, får du slaglängdsoptimering uppbackad av rigorösa tekniska beräkningar och verklig validering.

Hydraulcylinderns nyckelparametrar: hålstorlek, stångdiameter och slagkorrelation

Att förstå sambandet mellan slaglängd och andra kritiska parametrar säkerställer en balanserad design. Nedan finns en detaljerad tabell som visar hurRaydafon Technology Group Co., Limitedstandardiserar dessHydraulcylinderintervall, som illustrerar de rekommenderade slaglängdsgränserna baserat på hål- och stångdiametrar för optimal prestanda och säkerhet. Uppgifterna härrör från vår fabriks tekniska riktlinjer och rigorösa fälttester.

Vår fabrik betonar att dessa värderingar är utgångspunkter; för slag utöver dessa gränser, införlivar vi ytterligare designfunktioner som större stångdiametrar, förstärkta lager eller teleskopiska konfigurationer. Dessutom påverkar monteringsorienteringen (horisontell kontra vertikal) tillåten slaglängd eftersom vertikala cylindrar löper mindre risk för buckling men kräver noggrant övervägande av kolvens fall. VarjeHydraulcylinderfrånRaydafon Technology Group Co., Limitedåtföljs av ett detaljerat specifikationsblad där slaglängden är korrelerad med den beräknade maximala lastkapaciteten. Vi erbjuder även finita elementanalysrapporter för kritiska applikationer för att säkerställa absolut tillförlitlighet.

Andra parametrar beroende av slaglängd

• Cylindermonteringstyp:Tappfästen tillåter längre slag jämfört med flänsfästen på grund av bättre lastfördelning.
• Driftstryck:Högre tryck (upp till 350 bar) kräver kortare slag eller större stångdiametrar för att undvika buckling.
• Tätningsmaterial:För slag längre än 1200 mm använder vi specialiserade tätningar med PTFE-stöd för att bibehålla låg friktion och förhindra extrudering.
• Temperaturområde:Extrema temperaturer kan påverka stavens expansion; längre slag kräver kompensation för termisk tillväxt.

Genom att hänvisa till tabellen och dessa ömsesidigt beroende parametrar kan ingenjörer med säkerhet välja eller skräddarsy en cylinder som balanserar slaglängd med hålstorlek och stångstyrka.Raydafon Technology Group Co., Limitedhar ett omfattande lager av komponenter, vilket gör att vi kan bygga cylindrar med skräddarsydda slaglängder utan långa ledtider. Denna flexibilitet säkerställer att du får en exakt konstruerad lösning som maximerar både prestanda och kostnadseffektivitet.

Sammanfattning & slutliga rekommendationer

Slaglängden är mycket mer än en enkel färddimension; det är hörnstenen i hydraulcylinderns funktionalitet, säkerhet och effektivitet. Genom hela den här guiden har vi undersökt hur slaglängden påverkar bucklingsmotståndet, monteringsstabiliteten, tätningens livslängd, systemets respons och den övergripande maskindesignen. Att välja rätt slaglängd – vare sig det är genom noggrant val från hyllan eller anpassad konstruktion – leder direkt till minskad stilleståndstid, lägre totala ägandekostnader och förbättrad driftsäkerhet. PåRaydafon Technology Group Co., Limited, vår fabriks tillvägagångssätt integrerar avancerade simuleringsverktyg, materialvetenskap och årtionden av praktisk erfarenhet för att leverera hydraulcylindrar som utmärker sig i de mest krävande miljöerna.

För alla nya projekt eller eftermontering rekommenderar vi att börja med en omfattande analys av applikationens kinematiska krav, belastningsprofiler och monteringsbegränsningar. Vårt ingenjörsteam är redo att hjälpa dig att definiera den ideala slaglängden och relaterade parametrar. Låt inte slaglängden vara en eftertanke – samarbeta med en tillverkare som behandlar den som en kritisk designvariabel. KontaktaRaydafon Technology Group Co., Limitedidag för att diskutera dina krav på hydraulcylinder och begära en skräddarsydd offert. Vår fabriksstödda garanti och globala supportnätverk säkerställer att din utrustning presterar på topp, cykel efter cykel.

Vanliga frågor: Vanliga frågor om val av slaglängd
