Kraftöverföringsaxel för Case IH rundbalspressar
  • Kraftöverföringsaxel för Case IH rundbalspressarKraftöverföringsaxel för Case IH rundbalspressar
  • Kraftöverföringsaxel för Case IH rundbalspressarKraftöverföringsaxel för Case IH rundbalspressar

Kraftöverföringsaxel för Case IH rundbalspressar

Kraftöverföringsaxel för Case IH rundbalspressar — ​​täcker RB444, RB454, RB455A, RB464, RB554 och RB564, plus RB454 Silage och RB454 Rotor Cutter varianter. CAT4 och CAT5 drivlinor med konstant hastighet med friktionskoppling; ingångsspline 1,375-6 eller 1,375-21 beroende på traktor; effektbehov 40–100 hk (30–75 kW). Kopplingsmomentreferenser från 1 000 N·m (CAT3/S4) till 1 800 N·m (CAT4/S6). Skicka din balpressmodell och din traktors kraftuttagsspline — vi bekräftar drivlinans kategori, kopplingsmoment och axellängd och returnerar en fabriksoffert inom 24 timmar.

OEM-ersättning · Case IH RB-serien

Kraftöverföringsaxel för Case IH rundbalspressar — ​​CAT4 & CAT5 konstanthastighetsdrivlinor, 1.375-6 / 1.375-21 spline

En kraftuttagsaxel för rundbalspress går sönder på ett av två sätt: kardanknuten kan inte ta vridvinkeln vid vändteg, eller så slirar inte kopplingen vid rätt vridmoment och växellådan tar stöten istället. Denna sida listar axelstorlekar, erforderlig kraft och kopplingsartikelnummer för Case IH RB444, RB454, RB455A, RB464, RB554 och RB564 balpressar, så att du kan matcha en ersättningsaxel till den balpressmodell du faktiskt kör.

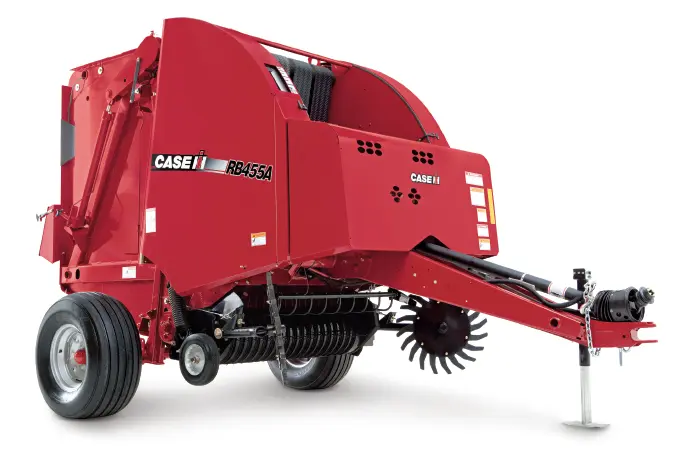

Balpressmodeller täckta

6 basmodeller RB444, RB454, RB455A, RB464, RB554, RB564 — plus RB454 Ensilage och RB454 Rotor Cutter varianter.

Drivlinjestorlekar

CAT4 / CAT5 Drivlina med konstant hastighet med friktionskoppling. Ingångsspline 1.375-6 eller 1.375-21 beroende på traktor.

Strömbehov

40–100 hk Från 30 kW på RB444 upp till 75 kW på RB454 Rotor Cutter. Fullständig uppdelning i tabellen nedan.

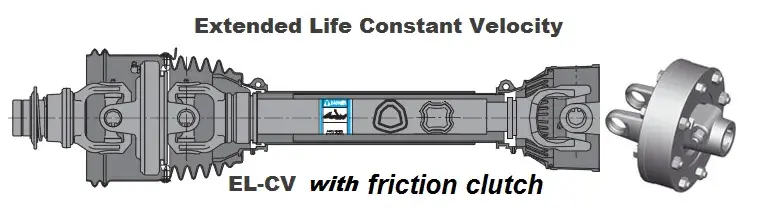

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch

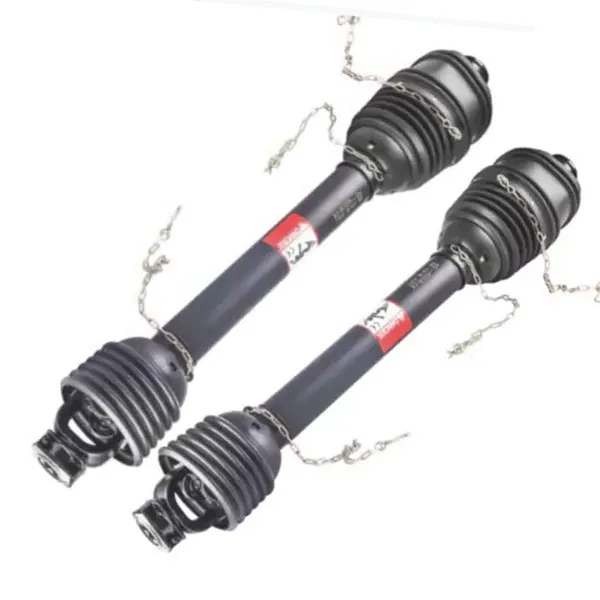

Kraftöverföringsaxelenhet — led med konstant hastighet, friktionskoppling och 1.375-6 ingångsok.
PTO shaft for Case IH round balers — clutch end and spline detail

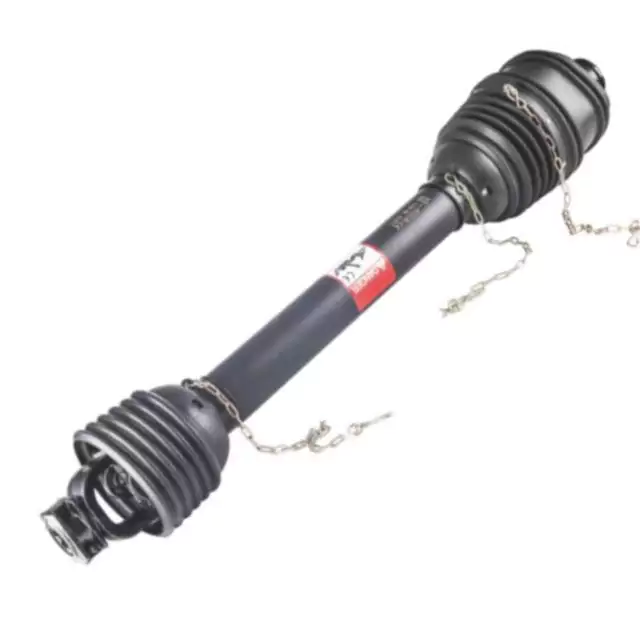

Kopplingsände och splinedetalj — snabbkoppling av ok och skärmlager.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Alternativ för ingångsok — 1,375-6 och 1,375-21 spline, anpassad till traktorns kraftuttagsstum.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Friktionskoppling och skruvbultskonfiguration — slirpunkten skyddar balpressens växellåda.

Modelltabell — Kraftöverföringsaxelstorlek och erforderlig kraft från balpress

Case IH rundbalspressmodeller — axelstorlek och kraftuttagskrav
Balpressmodell Kraftöverföringsaxel Storlek Kraftuttag krävs, hk (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Ensilage CAT4 65 (48)
RB454 rotorskärare CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH kräver CAT4 eller CAT5 drivlinor med konstant hastighet beroende på modell, med friktionskoppling. RB454 Rotor Cutter är den enda varianten i detta sortiment som kräver CAT5 med 100 hk (75 kW) ingång — om din traktor är under den siffran, bekräfta balpressens konstruktion innan du beställer.

Constant velocity PTO shaft part number reference for Case IH round balers
Konstant hastighet kraftuttagsreferens — CAT3 till CAT5, 540 och 1000 rpm basartikelnummer.

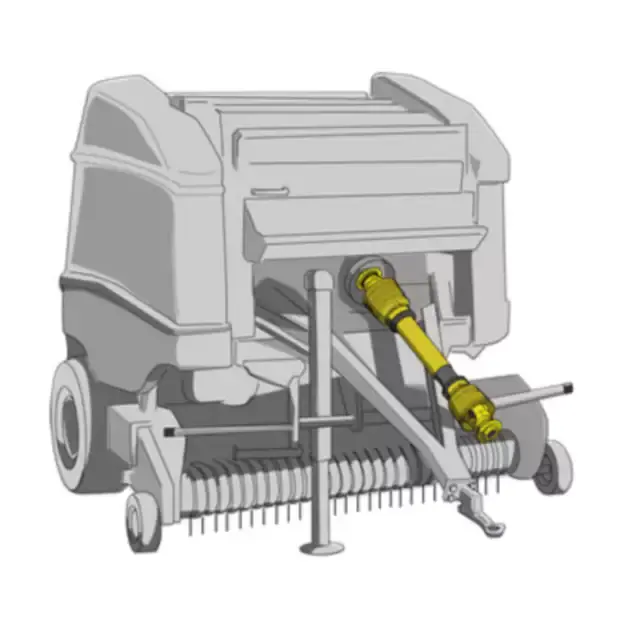

PTO shaft installed on a round baler in field operation
Fältinstallation — axelvinkel och skärmspel vid balpressens ingång.

Constant Velocity PTO och Clutch Part Numbers

Kraftuttag med konstant hastighet — basartikelnummer efter kategori och traktorspline
CV PTO Traktor Spline Basartikelnummer
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
CAT4/1000 1,375-21 71R6121UCW08000
CAT5/540 1,375-6 71R8121UCW07000
CAT5/1000 1,375-21 71R8121UCW08000
FT-friktionskopplingar för 1.375-6 spline-ingång
Universell storlek Vridmoment (N·m) Artikelnummer
CAT3 / S4 1 000 6QE344901R
CAT3 / S4 1 000 635E41203R
CAT4 / S6 1 800 663H53403R
CAT5 / S8 1 450 6LM453003R

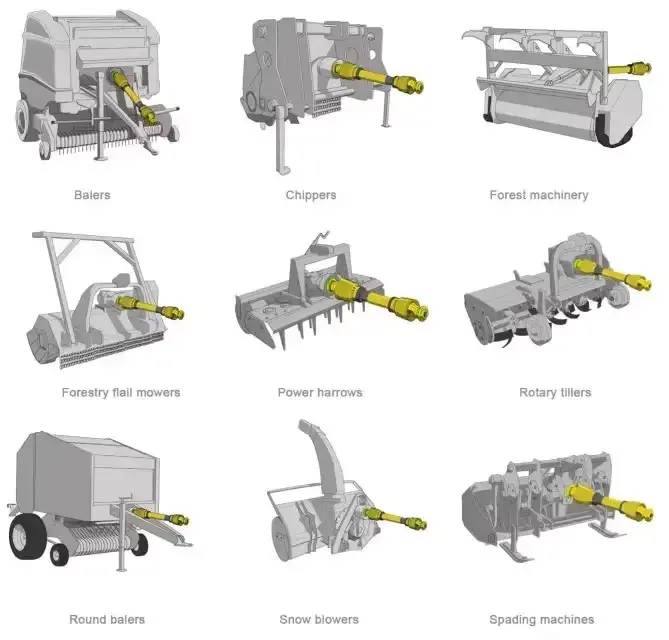

Artikelnummer ovan är referenspunkter för att matcha axeln till kombinationen av balpress och traktor. Om din balpressen använder en annan redskapshalva eller så är traktorstumpen en 1.750-20 spline, skicka modellen så kommer vi bekräfta rätt kombination. Ju bredareKraftöverföringsaxel för rundbalspressarsortimentet omfattar även andra märken för balpressar.

Vad avgör om skaftet passar och håller

  1. Matcha drivlinakategorin till balpressmodellen

    CAT4 och CAT5 är inte utbytbara i detta intervall. RB444, RB454 och RB455A kör CAT4; RB464, RB554 och RB564 kör CAT5; RB454 Rotor Cutter kräver också CAT5. Montering av en CAT4-axel på en balpress som kräver CAT5 lämnar leden underskattad vid vändtegsvinkeln, vilket är där de flesta för tidiga haverier starta.

  2. Matcha inmatningssplines till traktorn, inte balpressen

    Balpresssidan är fixerad av redskapet, men traktorsidan beror på vilken traktor du använder. 1,375-6 är den vanliga 540 rpm stubben; 1,375-21 är 1000 rpm stubben; 1.750-20 visas på högre effekt traktorer. Att skicka traktormodellen och kraftuttagets stubbfoto är det snabbaste sättet att bekräfta vilket ok som ska passa. Om du också uppdaterar redskapsdrivningen, seKraftöverföringsaxelkategori för hela sortimentet.

  3. Ställ in friktionskopplingen på balpressen, inte på traktorn

    Friktionskopplingen är till för att slira innan balpressens växellåda tar emot en stötbelastning. En koppling för högt inställd kommer att överföra stöten rakt in i växellådan; för lågt inställd, slirar den vid normal balpressning. FT kopplingstabellen ovan ger referensmomentet per universell storlek — 1 000 N·m för CAT3/S4, 1 800 N·m för CAT4/S6 och 1 450 N·m för CAT5/S8.

  4. Kontrollera axelvinkel och skärmspel på vändtegen

    En led med konstant hastighet tolererar en större vridningsvinkel än en vanlig universalknut, men skölden behöver fortfarande utrymme vid fullt lås. Om axeln bottnar eller skärmen kommer i kontakt med dragstången vid vändte kommer skarven att misslyckas tidigt oavsett betyg. Bilden ovan visar målvinkeln vid balpressens ingång. För balpressar från andra tillverkare, denKraftöverföringsaxel för Krone rundbalspressarsidan listar motsvarande referenspunkter.

Skicka din balpressmodell och traktorkraftuttagspline

Berätta för oss balpressmodellen (RB444 till RB564) och traktorns kraftuttagsstubb (1.375-6, 1.375-21 eller 1.750-20). Vi kommer att göra det bekräfta drivlinans kategori, kopplingsmoment och axellängd, och returnera en offert direkt från fabriken - vanligtvis inom 24 timmar. Anpassade längder och sköldkonfigurationer finns tillgängliga. Om ditt redskap använder en icke-standard växellåda, denjordbruksväxellådaräckvidd kan också vara relevant.

Begär en offert
Skicka förfrågan
Kontaktinformation
För förfrågningar om hydrauliska cylindrar, växellådor, PTO -axlar eller prislista, vänligen lämna din e -post till oss så kommer vi att ha kontakt inom 24 timmar.
