Precision Gear Manufacturer for Demanding Industrial Needs

View as

Helical kugghjul i plast

Helical kugghjul i plast

Raydafon formar skräddarsydda spiralformade kugghjul av plast i POM och nylon vid sin egen fabrik i Ningbo, Kina. Standardverktyg täcker modul M0.1–M2.0, hål från Ø1.40 mm till Ø3.05 mm, ytterdiametrar Ø10–Ø50 mm (upp till Ø120 mm på specialverktyg) och ytbredder 2.0–10.0 mm, med ett arbetstemperaturområde på −30 °C till +100 °C. Eftersom kuggformen produceras i sprutformen snarare än att skäras, förblir spiralvinkeln och profilen konsekventa över hela partiet, och kugghjulen är självsmörjande och tysta - uppmätt ljud är cirka 20 % lägre än motsvarande cylindriska drivningar i samma applikation. Glasfyllda kvaliteter finns tillgängliga där högre vridmoment eller styvhet behövs, och bearbetade plast- eller metallväxlar anges där gjuten plast inte kan uppfylla kraven. Skicka din ritning eller provdetaljer för en verktygskontroll och offert inom 24 timmar.
Snäckhjul i mässing

Snäckhjul i mässing

Raydafon är en Kina-baserad OEM-tillverkare och leverantör av snäckhjul i mässing för snäckväxellådor i ingenjörsmaskiner, metallurgisk utrustning, medicinsk utrustning, skeppsbyggnad och automatiserad lagerhållning. Standardproduktion använder ZCuSn10Pb1 tennbrons, hårdhet HB≥80, slitstyrka ca 30% högre än vanlig mässing. Kugghjulet bearbetas genom fem precisionssteg - gjutning, grovsvarvning, finsvarvning, slipning och slipning - för att nå tandytans grovhet Ra≤1,6μm och ingreppsfel under 0,05 mm med den matchande snäckan. Transmissionseffektiviteten är cirka 15 % högre än den nationella standarden, och självsmörjande prestanda minskar oljeberoendet. Kontinuerligt 5000-timmars drifttest visar slitage under 0,01 mm per 100 timmar. Standardprov: modul 0,5, 20 tänder, tanddiameter 11,2 mm, höjd 12 mm, ytterdiameter 11 mm, hål 4 mm, vikt 16 g. Anpassad modul, tandnummer, ytterdiameter från 50 mm till 300 mm och materialkvalitet stöds. Leveranstiden är cirka 15 dagar för standardbeställningar. Skicka ritning, materialkvalitet, kvantitet och destinationsport för en snabb offert.
Duplex snäckväxel

Duplex snäckväxel

Raydafon, en välkänd kinesisk tillverkare, har skapat Duplex Worms Gear med hög kostnadsprestanda genom att förlita sig på det unika hantverket hos sina fabriksmästare, och har blivit en pålitlig leverantör för maskin- och automationsföretag till rimliga priser. Denna snäckväxel är gjord av höghållfast kopparlegering och legerat stål och har genomgått sju finslipningsprocesser. Betet är tätt och glider inte, och transmissionseffektiviteten är 15% högre än för vanliga produkter; tvåstegstransmissionsdesignen fördubblar vridmomentet samtidigt som ljudet hålls lägre.

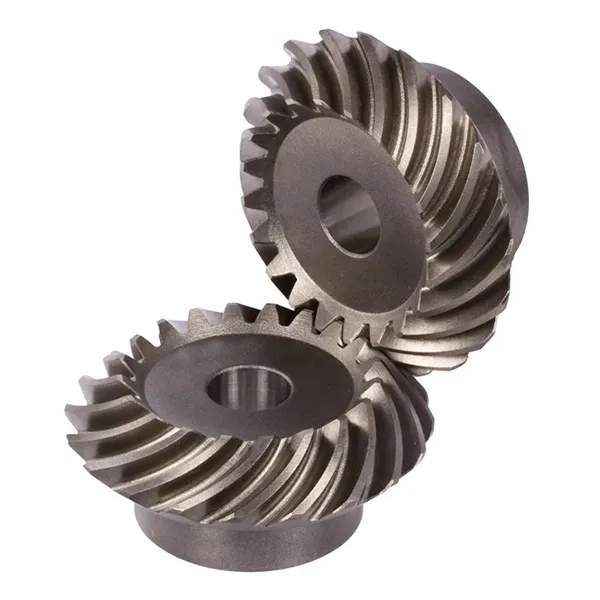

Spiral fasad kugghjul

Spiral fasad kugghjul

Raydafon tillverkar koniska spiralväxlar för vinkeldrivna drivningar i sin egen fabrik i Ningbo, Kina. Den böjda tandlinjen håller två eller flera tänder i kontakt i varje ögonblick, så drivningen går mjukare och tystare än ett rakt fas av samma storlek och har mer vridmoment för sina dimensioner. Standardmoduler går från M3 till M12 med precisionsgraderna DIN6 till DIN9, tillverkade enligt ISO, DIN, ANSI, JIS eller BS. Materialen inkluderar legerat stål, C45, rostfritt stål, mässing, koppar, aluminium och POM, med ytbehandlingar från zink och nickelplätering till svartoxid, Geomet och Dacromet. Kugghjulet kan skäras med så få som fem tänder, vilket möjliggör ett stort reduktionsförhållande i ett enda rätvinkligt steg, och kuggflankerna kan slipas efter värmebehandling för de högre precisionsgraderna. Kugghjul levereras som matchade par med kontaktmönstret kontrollerat före leverans. Skicka din ritning eller prov för offert inom 24 timmar.
Koniska kugghjul i plast

Koniska kugghjul i plast

Raydafon tillverkar vinkelväxlar av plast i Ningbo, Kina, gjutna i POM och nylon för vinkeldrivna drivningar. Standardförhållanden är 1:1, 2:1, 3:1, 4:1 och 5:1; pitchmoduler M0,25 till M1; tanden räknar 10 till 60; håldiametrar 3,0 till 10,0 mm; ytterdiametrar 8,7 till 60,4 mm; driftstemperatur −40 °C till +80 °C. Artikelnummer inkluderar GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M5120M, GB1M5120M, GB1M5120M GB1M512* och GB1M512BS*. BS suffix indikerar en mässingsinsats och ställskruv. Viktigt: GB1M512* och GB1M512BS* matchar endast med 60-kuggar och är inte kompatibla med andra växlar. Gjuten tandgeometri ger tyst, tätt nät; polymeren är självsmörjande och kemikaliebeständig. Anpassad modul, tandantal, borrning, nav och materialklass tillgängliga för ritning; offert inom 24 timmar.
Som en pålitlig Precisionsutrustning tillverkare och leverantör i Kina har våra produkter passerat CE -certifiering. Om du vill köpa kvalitetsprodukter, vänligen kontakta oss.
