Nylon kugghjul

Raydafon tillverkar skräddarsydda nylonhjul i PA66, POM, UHMWPE, ABS, PTFE, PPS och PEEK vid sin egen fabrik i Ningbo, Kina. Moduler går från M1 till M12 och vidare, precisionsgrader från DIN6 till DIN9, producerade till ISO, DIN, ANSI, JIS, BS eller din egen ritning. Fiberförstärkt PA66 ger ungefär 60 % längre livslängd än standardnylon, och kugghjulen är självsmörjande — ingen olja punkt, tystare gång och en bråkdel av vikten av metall. Prototyper kan bearbetas innan bearbetning bestäms och sedan flyttas till formning för volym. Provets ledtid är 20 arbetsdagar, bulk 25 dagar, betalning med T/T eller L/C, provpriser från USD 2 till USD 100 beroende på storlek och material. Typiska användningsområden inkluderar automatiska styrmaskiner, halvledarhantering, medicinsk utrustning, solspårare, verktygsmaskiner och parkeringssystem. Skicka din ritning eller prov för offert inom 24 timmar.

Nylondrev – specialgjutna och bearbetade, M1 till M12

Raydafon tillverkar cylindriska kugghjul av nylon i PA, POM, UHMWPE, ABS, PTFE, PPS och PEEK för drev som behöver tyst gång och ingen smörjning. Moduler från M1 till M12 (och vidare), precision till DIN6–DIN9, standarder till ISO, DIN, ANSI, JIS och BS, gjorda efter ritning eller omvänd konstruktion från ditt prov.

Modulutbud
M1 – M12+
Material
PA / POM / PEEK …
Precisionsgrad
DIN6 – DIN9
Exempel ledtid
20 arbetsdagar
Bulk ledtid
25 dagar
Betalningsvillkor
T/T, L/C

Anpassade Nylon Spur Gears — Tillverkare och leverantör i Kina

Raydafon tillverkar cylindriska kugghjul i nylon på beställning i sin egen verkstad i Ningbo, Kina, för OEM-tillverkare som behöver ett specifikt tandantal, borrning, nav eller material snarare än en katalogdel. Skicka en måttritning eller ett provkugghjul så skär eller formar vi för att matcha det, i den polymerkvalitet som passar din last, hastighet och miljö. Eftersom vi hanterar både gjutning och bearbetning kan samma projekt börja med en bearbetad prototyp och flytta till en gjuten produktionsdel när geometrin är fixerad – vilket tar bort verktygsrisken från dina första prover.

Typiska köpare är byggare av automatiska monterings- och styrmaskiner, halvledarhanteringsutrustning, medicinsk utrustning, verktygsmaskiner, parkeringssystem och transportutrustning, där en självsmörjande växel tar bort en oljningspunkt från underhållsschemat. Om du behöver en plastkugghjulsfamilj snarare än en cylindrisk växel ensam, se helaplast redskapräckvidd; om plikten är bortom polymeren, metallenkugghjullinje från samma fabrik täcker den.

Specifikationer och tillgängliga alternativ

M1 – M12+Modellutbud (M4, M5, M8 och större på begäran)
DIN6 – DIN9Precisionskvaliteter
+60 %Livslängd med fiberförstärkt PA66 jämfört med standardnylon

Fullständigt specifikationsblad. Rulla tabellen i sidled på en mobil enhet för att läsa varje rad.

Punkt Specifikation
Modellnummer M1, M1,5, M2, M2,5, M3, M4, M5, M8, M12, etc.
Material PA (nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Fiberförstärkt PA66 och andra glasfyllda kvaliteter finns.
Standard ISO, DIN, ANSI, JIS, BS och icke-standard / till ritning
Precisionsgrad DIN6, DIN7, DIN8, DIN9
Tillverkningsprocess Formsprutad för volym; CNC-bearbetad från polymerlager för prototyper, små serier och storlekar där verktyg inte är motiverat
Tolerans Bekräftad per funktion och per process vid offertstadiet; uppnåbar tolerans beror på modul, väggtjocklek, material och om delen är gjuten eller bearbetad
Ytfinish Formgjuten, trumlad, ångpolerad eller sandblästrad; bearbetade delar kan färdigställas till ritning
Ytterligare operationer Borrning, kilspår, nav, ställskruvhål, metallinsats, navbrott, montering med axel
Förpackning Plastpåse + kartong, eller träfodral för större mängder och tunga delar
Betalningsvillkor T/T, L/C
Produktions ledtid 20 arbetsdagar för prover, 25 dagar för massbeställningar
Prover Provprisintervall USD 2–100 beroende på storlek och material; provexpressfrakt som betalas av kunden
Ansökan Automatiska styrmaskiner, halvledarindustri, allmänna industrimaskiner, medicinsk utrustning, solenergiutrustning, verktygsmaskiner, parkeringssystem, höghastighetståg och flygtransportutrustning och liknande

Observera:härdning, fräsning, slipning, anodisering och zinkplätering är metall-kugghjulsprocesser och gäller inte polymerkugghjul. Om en ritning anger dessa behandlingar, kommer vi att flagga den och föreslå polymermotsvarigheten - glasfylld kvalitet, gjuten finish eller en maskinbearbetad plastdel - innan vi citerar.

Att välja rätt polymer för din utrustning

VANLIGASTE

PA / Nylon 66

Tuff, slagtålig och naturligt självsmörjande. Fiberförstärkt PA66 ger ungefär 60 % längre livslängd än standardnylon, vilket gör den till standard för löpande band och apparater. Den absorberar fukt, så tillåt en liten dimensionell rörelse vid fuktig drift.

POM

Styvare och mer formstabil än nylon under fukt, med låg friktion och utmärkt bearbetningsförmåga. Det bättre valet där mittavstånd och glapp måste vara förutsägbart och där växeln är bearbetad snarare än gjuten.

TITTA / PPS

Tekniska polymerer med hög temperatur och hög hållfasthet för förhöjda temperaturer eller kemiskt aggressiva tjänster – halvledarverktyg, steriliseringscykler och enheter som ser lösningsmedel eller varmt vatten. Högre materialkostnad, så specificera endast där tullen kräver det.

UHMWPE / PTFE / ABS

UHMWPE och PTFE för mycket låg friktion och glidkontakt; ABS där kostnad och utseende betyder mer än lastkapacitet. Vi kommer att rekommendera betyget efter att ha granskat din belastning, hastighet och miljö.

Produktdetaljer

Fotografier av vår produktion av cylindriska kugghjul i nylon — färdiga kugghjul, kuggform och håldetaljer.

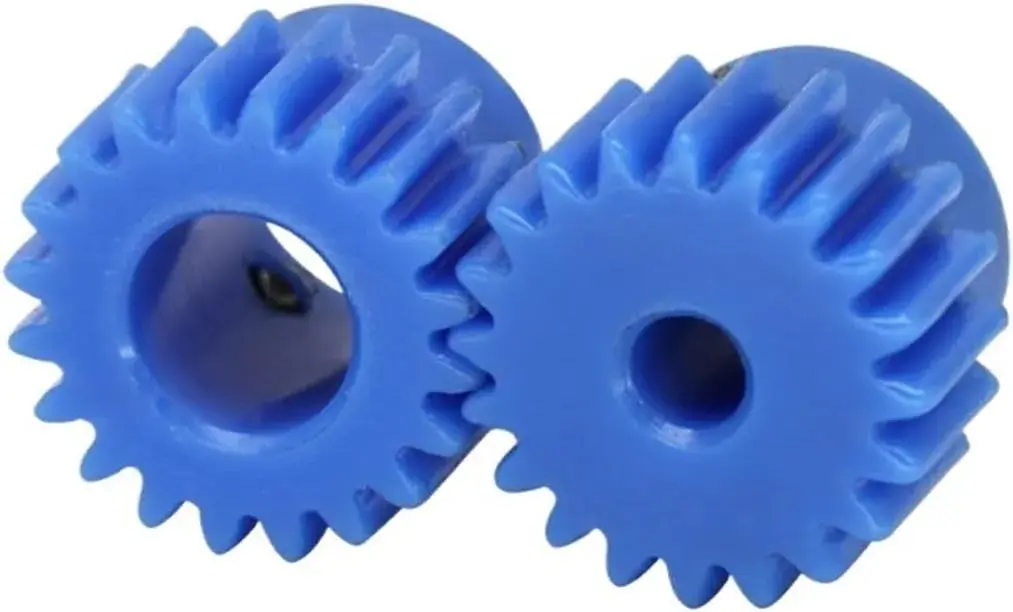

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Nylonhjul - kuggform, nav och håldetalj.

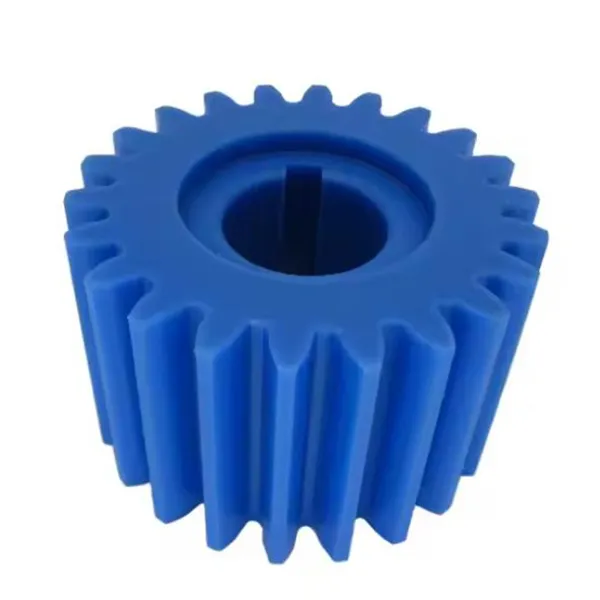

Custom nylon spur gear with precision bore produced to customer drawing
Anpassad nylon kugghjul bearbetad och färdig till ritning.

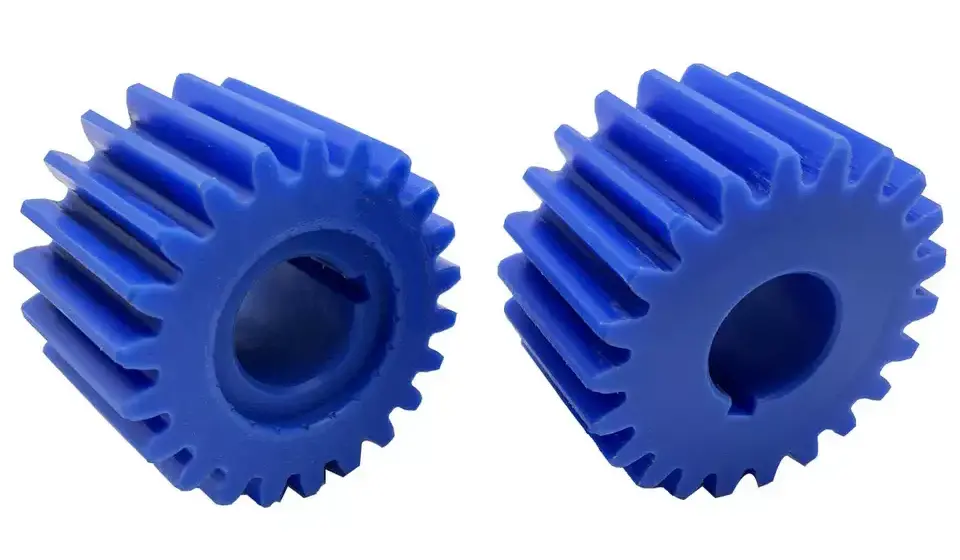

Nylon spur gear set assembled and inspected before packing
Växelsatser inspekterade och monterade innan packning.

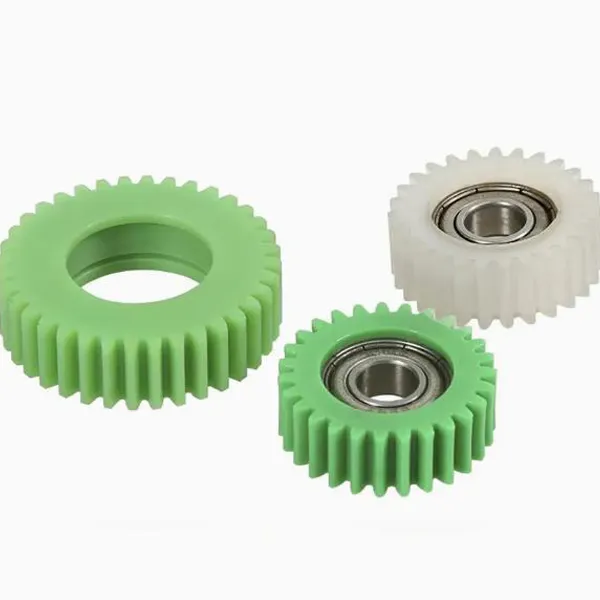

Nylon spur gears in different modules and materials ready for shipment
Olika moduler och polymerkvaliteter tillverkade för samma kund.

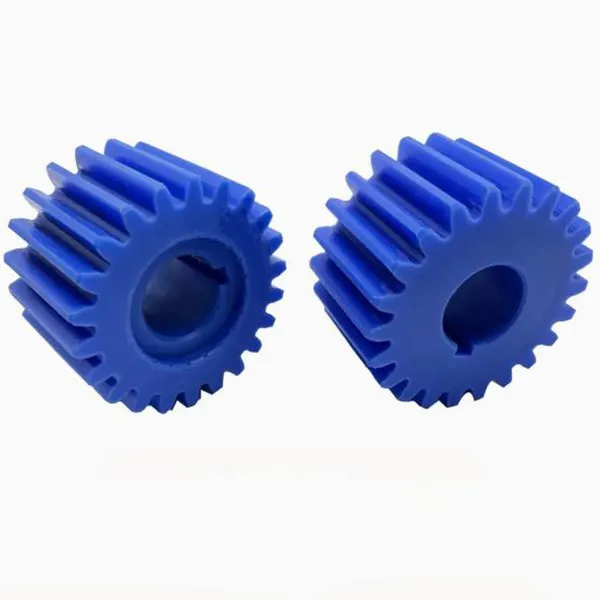

Nylon spur gear dimensional inspection before dispatch
Måttbesiktning före avsändning.

Viktiga fördelar

  • Självsmörjande, ingen oljepunktUtan en smörjfilm att underhålla tar växeln bort en oljekammare, tätningar och en återkommande serviceuppgift från din design. Skrivare, dispensrar och kontorsutrustning fungerar i månader av daglig användning utan drag eller buller som ett par torra metallväxlar utvecklar.
  • Tyst av material och geometriPolymer dämpar vibrationer istället för att ringa som stål, och de fiberförstärkta kvaliteterna håller tandformen tillräckligt bra för att hålla nätet tyst över hela partiet. Verkstäder och kontorsutrustning ser en tydlig minskning av bullret efter byte från metallväxlar.
  • Bär livet utöver vanlig plastFiberförstärkt PA66 ger ungefär 60 % längre livslängd än standardnylon, så en växel som tidigare behövdes bytas ut kan klara utökad högfrekvent drift på ett löpande band med försumbar tandytaförlust.
  • Korrosions- och kemikaliebeständighetNylon rostar inte och tål fuktiga, milt sura och milt alkaliska miljöer, plus många rengöringsmedel. Det gör den lämplig för tvättställen och utomhusutrustning där en pläterad metallutrustning så småningom skulle gå sönder.
  • En bråkdel av vikten av metallLåg massa minskar trögheten hos de drivna delarna, vilket är viktigt för handhållna enheter, drönare, lättviktsställdon och alla mekanismer där varje gram påverkar batteritiden eller hanteringen.
  • Prototyp till produktion under ett takMaskinbearbetade prototyper låter dig validera geometrin innan du bestämmer dig för verktyg, sedan flyttar samma verkstad delen till gjutning för volym. Du har en leverantör, en toleransreferens och en inspektionsstandard genomgående.
  • Flexibla material och standarderSju polymerfamiljer och fem växelstandarder (ISO, DIN, ANSI, JIS, BS) innebär att samma ritning kan produceras i den kvalitet som din applikation faktiskt behöver, snarare än den kvalitet som en leverantör råkar ha i lager.
  • Fabriksdirekt prissättning på volymFormning, bearbetning, inspektion och packning är alla interna, så det finns ingen handelsmarginal mellan dig och produktionen, och enhetskostnaden sjunker förutsägbart när kvantiteten ökar.

Nylon vs Metal Spur Gears: När plast är rätt val

En nylon cylindrisk växel är inte en svagare ersättning för en stål - det är ett annat designbeslut. Plast vinner där belastningen är måttlig, hastigheten är tillräckligt hög för att buller spelar roll, och smörjning är dyr eller omöjlig att underhålla. Det förlorar där vridmomentet är högt, temperaturen hålls över polymerens gräns, eller plikten innebär kontinuerliga stötar som skulle deformera tänderna.

Välj nylonTyst gång, ingen smörjning, låg vikt, korrosionsbeständighet, måttlig belastning
Välj metallHögt vridmoment, förhöjd temperatur, kraftig stöt, snäv tolerans vid stor modul
Välj bådaPlastväxel som går i ingrepp med ett ståldrev – den vanliga tysta, slitstarka parningen

I praktiken är det mest hållbara arrangemanget ofta ett nylondrev som går mot ett stål- eller mässingdrev: polymeren slits framför metallen, nätet förblir tyst och metalldelen bär den högre belastningen. Berätta för oss vilket växelmaterial som passar ihop så ger vi råd om glapp och centrumavstånd, eftersom plast och metall expanderar i olika takt.

Ansökningar

  • Automatiska styrmaskinerMonterings- och indexeringsenheter
  • HalvledarindustrinHanterings- och positioneringsmekanismer
  • Allmänna industrimaskinerTransportörer och ljusreduceringssteg
  • Medicinsk utrustningRena, smörjfria drivsystem
  • SolenergiutrustningTracker och ställdon växling
  • VerktygsmaskinerMatnings- och justeringsmekanismer
  • ParkeringssystemBarriär- och grinddrift
  • Höghastighetståg och flygutrustningInteriör och hjälpmekanismer

Kundrekommendationer

DavidPowerTech Machinery, Australien — monteringslinje transmissionsdelar

Att byta ut transmissionsdelar på vårt löpande band hade varit en trial-and-error-process; tidigare växlar från andra leverantörer var antingen bullriga eller slitna snabbt. Vi gjorde en provbeställning på dessa cylindriska kugghjul i nylon och skillnaden var omedelbar - verkstaden blev märkbart tystare och efter mer än två månaders intensiv körning visar tandytorna nästan inget slitage. Det som stack ut utöver produkten var processen: våra materialfrågor besvarades i detalj, en inspektionsrapport kom med försändelsen, och när kraftigt regn hotade leveransen kontaktade de transportören och ordnade om den så att växlarna kom intakta.

MichaelUtrustningsuppgraderingsprojekt

När jag uppgraderade min utrustning jämförde jag många utrustningsleverantörer och valde Raydafon. De färdiga kugghjulen matchade ritningen exakt, med ren kuggprofil och ingen blixt, och när den väl installerats gick maskinen stadigt med märkbart mindre vibrationer. Jag var orolig för om nylon skulle hålla, men efter mer än en månads intensiv användning finns det ingen deformation alls. Även sena förfrågningar besvarades snabbt, vilket var det som övertygade mig att stanna hos dem.

LisaStudioutrustning, små mekanismer

Jag behövde matchande växlar för liten utrustning i min studio och jämförde alternativ online under lång tid. Jag var lite nervös eftersom priset var lägre än vissa märken, men delarna kom med släta ytor, inga grader och en vanlig tandform, och installationen gick utan några passningsproblem. Vid användning minskade ljudet från utrustningen tydligt och den har körts kontinuerligt i mer än tio dagar utan slitage eller stopp.

Köparens vanliga frågor

  • Kan du göra en nylon cylindrisk växel till min ritning eller från ett prov?Ja. Skicka en måttritning eller provväxeln med modul, kuggantal, hål, ytbredd och materialkvalitet. Vi bekräftar om delen lämpar sig för gjutning eller bearbetning, citerar båda om det är relevant, och kan producera en bearbetad prototyp innan någon bearbetning påbörjas.
  • Vilket material ska jag välja — PA, POM eller PEEK?PA (nylon 66) är det allmänna valet, och fiberförstärkt PA66 ger ungefär 60 % längre livslängd än standardnylon. POM lämpar sig för applikationer där dimensionsstabilitet och spelkontroll betyder mer än slagtolerans. PEEK eller PPS är för förhöjda temperaturer eller kemiskt aggressiv service. Berätta för oss belastning, hastighet och miljö så rekommenderar vi en.
  • Vilken tolerans kan du hålla på en plastväxel?Det beror på egenskapen, modulen, väggtjockleken, materialet och om delen är gjuten eller bearbetad - bearbetade delar har snävare toleranser än gjutna. Ange centrumavstånd och motreaktion din montering behöver så bekräftar vi vad som är möjligt innan offert.
  • Behöver växeln smörjas?Nej vid normal tjänst; nylon och POM är självsmörjande. För hög hastighet eller tungt belastad kontinuerlig drift kan en liten mängd kompatibelt fett förlänga livslängden, och vi kommer att säga det vid offertstadiet om din arbetsuppgift drar nytta av det.
  • Vad är ditt prov, ledtid och betalningsvillkor?Prover är prissatta från USD 2 till USD 100 beroende på storlek och material, med expressfrakt som betalas av kunden. Provets ledtid är 20 arbetsdagar och bulkproduktion är 25 dagar. Betalningsvillkor är T/T eller L/C, och förpackningen är en plastpåse plus kartong, eller ett träfodral för större kvantiteter.
  • Kan du leverera det matchande drevet såväl som nylonväxeln?Ja. Att leverera båda halvorna av nätet från en verkstad innebär att spelet, mittavståndet och kuggformen matchas på designstadiet snarare än att justeras på plats. Skicka parritningen, eller den belastning och förhållande du behöver, så citerar vi båda delarna.

Relaterade produkter och vidare läsning

Begär offert för Nylon Spur Gear

Skicka modulen, tandantal, borrning, ytbredd, materialkvalitet och kvantitet - eller en ritning eller provdel. Vi bekräftar gjuten eller bearbetad produktion, toleranskapacitet och pris och svarar inom 24 timmar.

Skicka förfrågan nu

* Siffror för livslängd, tolerans och ledtid hänvisar till standardproduktionsvillkor och bekräftade ritningar. Materialkvalitet, hänsyn till fuktrelaterad dimensionsförändring och passande växelmaterial bör överenskommas innan beställning.
