Comer Replacement Feed Mixer Växellåda

Comer Replacement Feed Mixer Växellåda

En Raydafon-tillverkad ersättning för C3A foderblandarväxellåda som används på blandningsvagnar och TMR-matare. Klassad för en 540 rpm ingång och upp till 92 kW ineffekt, med 1-3/4 tums Z20 splines in- och utgångsanslutningar på standard C3A monteringsmönster. Huset är av gjutjärn; växlar är uppkolade och kylda till HRC55 eller högre för slitage- och slagtålighet, och importerade höghastighetslager bär blandningsbelastningen i kontinuerlig daglig drift. Förhållanden 1:1 och 1,8:1 är tillgängliga för detta mönster. Kompatibel med blandarvagnar från Aksa, DAF Agro, Falke Maschinenbau, Euromilk och Metal-Fach. Comer och C3A är varumärken som tillhör Comer Industries; Raydafon är en oberoende tillverkare och är inte ansluten till dem. Skicka ditt förhållande och ett foto av den gamla namnskylten för en monteringsbekräftelse och offert inom 24 timmar.

Växellåda för utmatningsblandare — C3A monteringsmönster

En oberoende eftermarknadsersättning för C3A foderblandarväxellåda som används på blandningsvagnar. Gjutjärnshus, uppkolad och kyld växel vid HRC55 eller högre, 1-3/4" Z20 splined ingång och utgång, 540 rpm nominell ingång och upp till 92 kW ineffekt — ett drop-in svar när originalenheten är utsliten eller slut i lager.

540RATED INPUT rpm
92 kWMAX INPUT EFFEKT
Z201-3/4" SPLINE, BÅDA ÄNDAR
HRC55+TANDYTAHÅRDHET

Varumärkesmeddelande:Raydafon är en oberoende växellådstillverkare. Comer och C3A är varumärken som tillhör Comer Industries S.p.A. Den här sidan beskriver en Raydafon-tillverkad ersättningsenhet som är dimensionellt och funktionellt utbytbar med C3A-monteringsmönstret. Raydafon är inte anslutet till, auktoriserat av eller en leverantör av originalutrustning till Comer Industries. Bekräfta alltid monteringsritningen innan du beställer.

Comer Replacement Feed Mixer-växellåda — kompatibel C3A-ersättningsenhet

När en blandningsvagnsväxellåda går sönder är den praktiska frågan aldrig "vilket märke står på gjutningen" utan "kommer den att bulta upp, ta lasten och komma hit den här säsongen". Denna växellåda med C3A-mönster är byggd för att svara på exakt det: samma splinesade ingångs- och utmatningsarrangemang, samma 540 rpm designpunkt och ett gjutjärnshus som monteras på vagnens växellåda utan att modifiera maskinen. Den passar TMR-blandare och fodervagnar som ursprungligen var utrustade med C3A-enheten, och den levereras av Raydafon från sin egen fabrik i Ningbo, Kina, enligt ett ISO 9001-kvalitetssystem.

Eftersom det är en lagerproduktionsersättning snarare än en originaldel som endast är återförsäljare, är ledtiden och enhetspriset både kortare och lägre - vilket spelar roll när en blandare är nere under utfodringssäsongen. Enheten levereras torr och måste fyllas med SAE 90 växellådsolja före första användning, så se till att olja beställs med växellådan. Om du behöver drivlinan också, vårKraftöverföringsaxel för foderblandareär matchad till samma splineprofil.

Tekniska specifikationer

  • ModellC3A
  • AnsökanBlandningsvagn / foderblandare
  • Max. ingångs rotationshastighet540 r/min
  • Max. ingångseffekt92 kW
  • Anslutning 1Splines, 1-3/4 tum, 20 splines
  • Anslutning 2Splines, 1-3/4 tum, 20 splines
  • HusmaterialGjutjärn
  • Behandling av redskapKarburerad och kyld, HRC55 eller högre
  • KullagerImporterade höghastighetslagersatser
  • Olja SAE viskositetsklass90
  • Olja medföljer enhetenNej – olja beställs separat
  • FörsäljningsenhetVarje

Fullständigt specifikationsblad för denna ersättningsenhet. Rulla åt sidan på en telefon för att se varje radvärde.

Produktnamn Matarblandarväxellådor — Byte av Comer C3A, 1:1, 1,8:1
Modelll C3A
Enhet Varje
Användningsområde Blandningsvagn
Max. ingångs rotationshastighet 540 r/min — kontakta oss för effekt vid ett annat varvtal
Max. ingångseffekt 92 kW
Anslutning 1 Splines, ytterdiameter 1-3/4 tum, 20 splines
Anslutning 2 Splines, ytterdiameter 1-3/4 tum, 20 splines
Husmaterial Gjutjärn
Behandling av redskap Uppkolad och härdad, tandythårdhet HRC55 eller högre
Olja SAE viskositetsklass 90
Innehåller olja Nej – växellådan levereras utan olja och måste fyllas på före första användningen
Oljebyteschema Byt först efter 50–70 drifttimmar, sedan var 500–700:e drifttimme eller minst en gång per år
Består av Växellåda (beställ olja separat)
Kompatibla maskinmärken Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Innan du beställer:bekräfta växellådans monteringsyta, ingångs- och utgående spline (1-3/4" Z20 på standard C3A-mönster) och det erforderliga förhållandet. Om din mixer kör ett annat utväxlings- eller axelarrangemang, skicka det gamla namnskyltfotot eller ritningen så matchar vi det.

Produktens mått

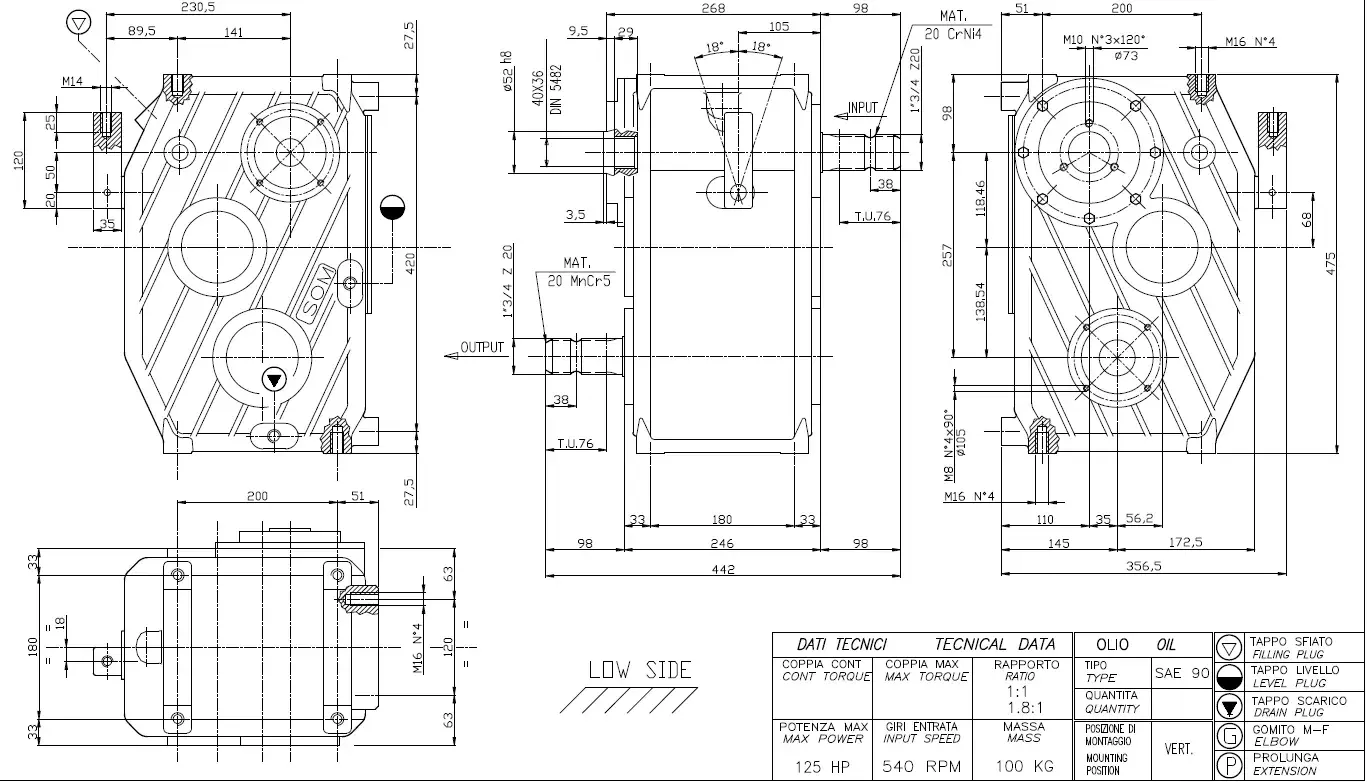

Konturen nedan är referensgeometrin för C3A-ersättningsenheten. Använd den för att kontrollera bulthålsavstånd, axelcentrum, ingångs- och utgångslägen och total höjd mot växellådsplattan på din blandare innan du beställer.

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
Ersättningsväxellåda i C3A-mönster — kontur och monteringsmått.

Mått visas som referens. Vänligen bekräfta den slutliga ritningen mot din maskin innan du gör en beställning — 5 mm skillnad i bultavstånd är den vanligaste orsaken till returer.

Vilka blandare och märken denna växellåda passar

C3A-mönstret används på blandningsvagnar från ett antal europeiska och internationella byggare. Denna ersättningsenhet är vanligen monterad på maskiner från:

  • Aksa
  • DAF Agro
  • Falke Maschinenbau
  • Euromilk
  • Metall-Fach

Varumärken listas endast för att indikera monteringskompatibilitet. Om din vagn inte är listad, skicka ett foto av den befintliga växellådan och dess namnskylt — i de flesta fall kan vi bekräfta kompatibiliteten enbart utifrån splinestorleken, förhållandet och bultmönstret.

Produktapplikation: Hur växellådan fungerar på en blandningsvagn

På en foderblandare är växellådan gränssnittet mellan traktorns kraftuttag och blandningsskruven. Traktorkraften når 540 rpm, växelsatsen minskar det och multiplicerar vridmomentet, och skruven vrider sig långsamt nog för att lyfta, vika och blanda hö, spannmål, ensilage och våta biprodukter till en konsekvent ranson. Förhållandet som är anpassat till C3A-mönstret - vanligtvis 1:1 eller 1,8:1 i den här applikationen - är det som bestämmer balansen mellan blandningshastighet och vridkraft, vilket är anledningen till att det korrekta förhållandet spelar lika stor roll som bultmönstret.

Två driftsegenskaper avgör om en mixerväxellåda överlever en säsong. Den första är hur den klarar våta, täta material: ensilage och betmassa belastar kugghjulens tänder mycket högre kontinuerligt än torrt hö, så tandytans hårdhet och bärkvalitet är det som förhindrar gropbildning och för tidigt brott. Den andra är hur den beter sig vid uppstart, när en full skruv måste bryta sig loss från komprimerat foder. En växellåda med rätt avpassat glapp och ett styvt gjutet hus absorberar den stöten mycket bättre än ett lätt hus som böjs under belastning.

Det är också därför som den praktiska driftskostnaden för en foderblandare domineras av växellådan snarare än av traktorn. En enhet som överför kraft med minimal förlust behöver mindre bränsle eller elektricitet för samma ranson, och en som håller sina inställningar behöver färre oljebyten, färre tätningsbyten och mindre stilleståndstid mitt i en matningscykel. För en gård som kör flera vagnar, summerar dessa siffror över en säsong.

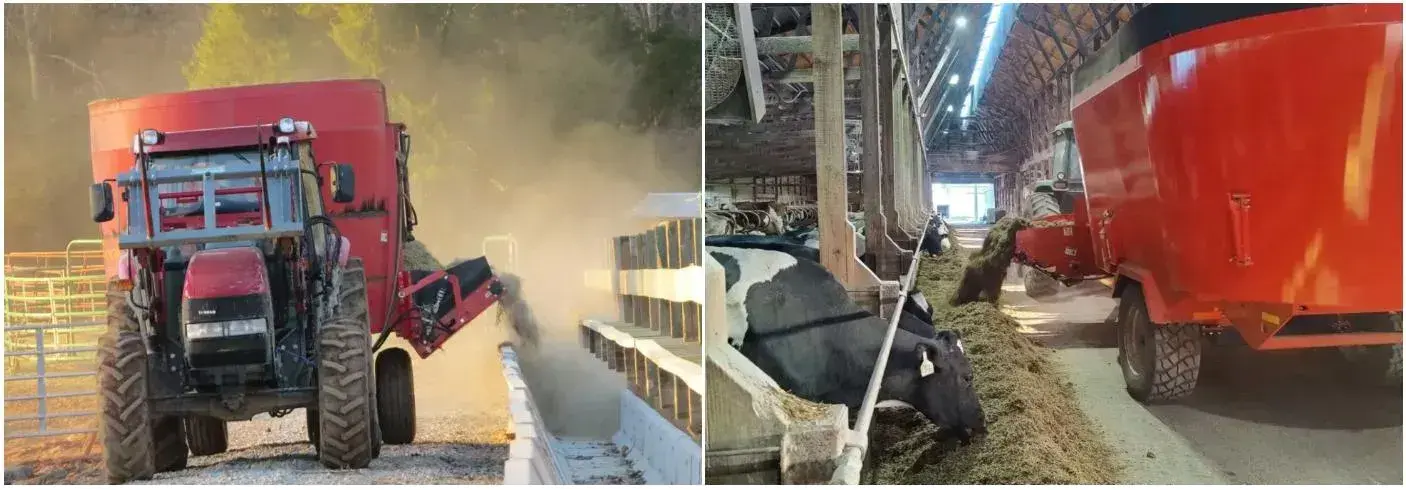

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
Ersättningsväxellådan i sitt arbetsläge som skruvdrivning på en blandningsvagn.

Produktfördelar

Byggd för att fungera hela dagen

Ett gjutjärnshus och uppkolade växlar klassade HRC55 eller högre håller sin geometri genom kontinuerlig 8-timmars blandning av fiberrikt foder och vått spannmål, inklusive damm och fuktighet vid daglig bruk på gården.

Effektiv kraftöverföring

Tätt matchad växelkoppling håller transmissionsförlusterna låga, så att samma traktor kan blanda flera ton i en kortare cykel och förbränna mindre bränsle eller dra mindre el för samma ranson.

Passar ett brett utbud av vagnar

C3A-monteringsmönstret och 1-3/4" Z20-splines täcker blandare från små familjemaskiner till stora TMR-vagnar, och enheten kan ersätta originalväxellådan utan att modifiera maskinramen.

Enkel service

Layouten är medvetet enkel: tätningar, lager och växelsatser är individuellt utbytbara, så en verkstad kan utföra de flesta reparationer utan specialverktyg och få vagnen tillbaka i arbete samma dag.

Konkurrenskraftigt fabriksdirekt pris

Tillverkad i vår egen fabrik snarare än köpt in via en distributionskedja, är enheten prissatt under originaldelar som endast är återförsäljare, med samma spline, förhållande och monteringsmått.

Reservdelar och teknisk support

Oljespecifikationer, utväxlingar, utbytetätningar och lager är alla tillgängliga från samma leverantör, med ingenjörer tillgängliga för att bekräfta monteringen från ett foto av den trasiga enheten.

Prestanda beror på korrekt oljekvalitet, korrekt oljenivå och driftstimmar som anges i underhållsschemat — oljebytesintervallen för denna enhet är inte valfria, och att hoppa över det första bytet efter 50–70 timmar är den vanligaste orsaken till tidigt lagerljud.

Beställning, leverans och underhåll

  1. Skicka detaljerna.Berätta för oss modellen eller förhållandet (C3A, 1:1 eller 1,8:1), kvantiteten och - om du har det - ett foto på den gamla växellådans namnskylt och dess monteringsyta.
  2. Bekräfta ritningen.Vi kontrollerar spline, förhållande och monteringsmönster mot C3A-referensritningen och skickar en bekräftelse innan produktion, så ingenting är byggt mot ett felaktigt antagande.
  3. Fast offert och ledtid.Du får pris, kvantitetsavbrott, packningsdetaljer och leveransschema, normalt sett inom 24 timmar efter förfrågan.
  4. Frakt.Växellådan packas för export och levereras torr. Flyg- eller sjöfrakt och leverans från dörr till dörr kan ordnas på begäran.
  5. Driftsättning.Fyll på SAE 90-olja före första användningen, kontrollera oljenivån vid siktpluggen och kör blandaren olastad en kort stund för att bekräfta jämn rotation och ingen tätning som gråter.
  6. Underhållsschema.Första oljebytet efter 50–70 drifttimmar, sedan var 500–700:e drifttimme eller minst en gång per år – beroende på vad som inträffar först.

Kundrekommendationer

★★★★★

Michael ThompsonFeedlot operatör

Installationen var enkel och vagnen gick smidigt från första blandningen. Aggregatet känns stabilt, håller hastigheten under belastning och tar ansträngningen på matningen. Jag ställde en lång lista med frågor innan jag beställde och teamet svarade tålmodigt på alla, vilket inte alltid är fallet med en utländsk leverantör. Jag återkommer när den andra vagnen behöver en.

★★★★★

David WilsonMjölkgårdschef

Växellådan är välgjord och har gått stadigt sedan vi monterade den, utan problem i dagligt bruk. Kommunikation var den del jag uppskattade mest – tydliga svar, ingen språkbarriär och leverans på det datum de lovade. Som köpare utomlands är det pålitlighet viktigt, och jag kommer att fortsätta beställa från dem.

★★★★★

Hannah MooreRanchägare, Nya Zeeland

Jag har gått igenom flera omgångar av blandarväxellådor under åren, och vått material var alltid problemet - de gamla enheterna skulle glida eller överhettas. Den här klarar ensilage och betmassa utan att klaga, håller en jämn blandningshastighet och min cykeltid är nära dubbelt så snabb som tidigare. Att underhålla det har varit enkelt.

Köparens vanliga frågor

  • Är detta en original Comer-växellåda?Nej. Det är en Raydafon-tillverkad ersättningsenhet byggd enligt C3A-monteringsmönstret: samma 1-3/4" Z20-splinesanslutningar, samma 540 rpm designpunkt och samma husfotavtryck. Comer och C3A är varumärken som tillhör Comer Industries; Raydafon är en oberoende tillverkare och är inte ansluten till eller auktoriserad av dem.
  • Hur vet jag att den passar min mixer?Jämför splines (1-3/4 tum, 20 splines), förhållandet (1:1 eller 1,8:1 på detta mönster) och monteringsmåtten i ritningen ovan med din befintliga enhet. Om något avviker, skicka oss ett foto av den gamla namnskylten så bekräftar vi innan du beställer.
  • Kommer växellådan med olja?Nej. Den levereras torr och måste fyllas med SAE 90 växellådsolja före första användningen. Beställ olja separat med växellådan så att driftsättningen inte försenas.
  • Vad är oljebytesintervallet?Byt först efter 50–70 drifttimmar för att rensa bort de initiala slitagepartiklarna, sedan var 500–700:e drifttimme eller minst en gång per år, beroende på vad som inträffar först.
  • Vilken ineffekt och hastighet kan den ta?Enheten är klassad för en maximal ingångshastighet på 540 r/min och upp till 92 kW maximal ineffekt. Om din traktor eller motor går med ett annat varvtal, kontakta oss innan du beställer så att vi kan bekräfta effekten vid din hastighet.
  • Hur snabbt kan du skicka och kan jag få reservdelar senare?Standardenheter skickas enligt ett kort schema efter ritningsbekräftelse, med alternativ för flyg- eller sjöfrakt. Ersättningstätningar, lager och växelsatser finns tillgängliga från samma fabrik, så en reparation senare är inte beroende av att hitta delar som endast är tillgängliga för återförsäljare.

Relaterade produkter och vidare läsning

Begär offert för C3A-växellåda

Skicka det förhållande du behöver (1:1 eller 1,8:1), kvantiteten och ett foto av den gamla namnskylten om du har en. Vi bekräftar montering mot monteringsritningen och svarar med ett fast pris och ledtid inom 24 timmar.

Skicka förfrågan nu

* Alla bilder på denna sida är Raydafons produkt- och ritningsreferenser. Comer och C3A är varumärken som tillhör sina respektive ägare och används här endast för att beskriva monteringskompatibilitet. Bekräfta den slutliga ritningen innan du beställer.
