Korsade spiralväxlar

Raydafon är en Kina-baserad OEM-tillverkare och leverantör av korsade spiralformade växlar för precisionsinstrument, medicinsk utrustning, fordonshjälpmotorer, smarta hemenheter och industrimaskiner. Standardsortimentet omfattar modul 0,8-4 mm, axelvinkel justerbar 25°-90°, slipad tandyta, transmissionseffektivitet över 90%. Materialalternativ inkluderar höghållfast legerat stål, rostfritt stål, aluminiumbrons, nylon och slitstark teknisk plast. Den korsade spiralformade tanddesignen överför kraft mellan icke-parallella och icke-korsande axlar, sparar layoututrymme och minskar körljud. Anpassad modul, tandnummer, axelvinkel, borrning, kilspår, material och ytbehandling stöds. Provbeställningar, bulkbeställningar och förpackningar med egna märken är tillgängliga. Skicka ritning eller provdetaljer, nödvändigt material, kvantitet och destinationsport för en snabb offert.
Kina OEM tillverkare av korsade spiralväxlar

Tillverkare av korsade spiralväxlar för icke-parallell axeltransmission i precisionsinstrument och industriella drivningar

Raydafon är en Kina-baserad OEM-tillverkare och leverantör av korsade spiralväxlar, även kallade skruvväxlar. Korsade spiralformade växlar överför kraft mellan icke-parallella och icke-korsande axlar, vilket gör dem lämpliga för kompakt automationsutrustning, kylfläktar för bärbara datorer, justeringssystem för tandläkarstolar, hjälpmotorer för bilmotorer och smarta gardinväxellådor. Standardsortimentet omfattar modul 0,8-4 mm, axelvinkel justerbar 25°-90°, slipad tandyta och transmissionseffektivitet över 90%. Materialalternativ inkluderar höghållfast legerat stål, rostfritt stål, aluminiumbrons, nylon och slitstark teknisk plast. Anpassad modul, tandnummer, axelvinkel, borrning, kilspår, material och ytbehandling stöds. Skicka din ritning eller provdetaljer, nödvändigt material, kvantitet och destinationsport för att begära en offert.

0,8-4 mmModulutbud
25°-90°Axelvinkel
>90 %Överföringseffektivitet
5 MaterialStål · rostfritt · brons · nylon · plast

Varför korsade spiralväxlar används där vanliga växlar inte får plats

Standard cylindriska kugghjul, spiralformade kugghjul och koniska kugghjul överför kraft mellan parallella eller korsande axlar. När en maskinlayout placerar två axlar i en icke-parallell, icke-korsande vinkel, kan vanliga växlar inte ingripa korrekt. Korsade spiralformade kugghjul löser detta genom att använda en spiralformad kuggform som gör att de två axlarna kan överföra kraft i en vinkel, vanligtvis mellan 25° och 90°.

Detta gör korsade spiralformade växlar lämpliga för kompakta konstruktioner. I en bärbar kylfläkt är utrymmet mellan motoraxeln och fläktbladets axel mycket litet. I en tandläkarstolsjusteringssystem är ryggstödet och sätets drivaxlar i olika vinklar. I en hjälpmotor för bilmotorer är vattenpumpens och generatorns ingående axlar förskjutna från huvuddrivningen. Korsade spiralväxlar hanterar dessa layouter utan att lägga till stora växellådor eller koniska kugghjulsuppsättningar.

Raydafon tillverkar korsade spiralformade växlar i en rad olika material så att köpare kan matcha växeln efter belastning, hastighet, korrosion och bullerkrav. För relaterade redskapstyper, granska helaPrecisionsutrustningkategori, denHelical Gearsidan ochFasad växelsida.

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Korsade spiralformade växlar för icke-parallell axelöverföring

Standardspecifikationsområde och materialalternativ

Tabellen nedan listar standardspecifikationsintervallet för Raydafons korsade spiralväxlar. Om din utrustning kräver en annan modul, tandnummer, axelvinkel, borrning eller kilspår, skicka OEM-ritningen eller ett fysiskt prov för specialtillverkning.

Parameter Standardutbud Anpassat alternativ
Modul 0,8-4 mm Anpassad modul tillgänglig
Axelvinkel 25°-90° Anpassad vinkel tillgänglig
Tandytan Jord Malning, läppning, fosfatering
Överföringseffektivitet över 90 % Beror på material, vinkel och smörjning
Borrning och kilspår Standardhål med kilspår Anpassad borrning, kilspår, ställskruv, D-form
Ytbehandling Rostskyddsolja Svartoxid, zinkplätering, värmebehandling
Material Höghållfast legerat stål Rostfritt stål, aluminiumbrons, nylon, teknisk plast

Behöver du en materialjämförelse eller en rekommendation för din ansökan? Skicka information om belastning, hastighet, miljö och installationsutrymme. Raydafon kommer att föreslå det material och den specifikation som bäst passar dina arbetsförhållanden.

Tillgängliga materialtyper

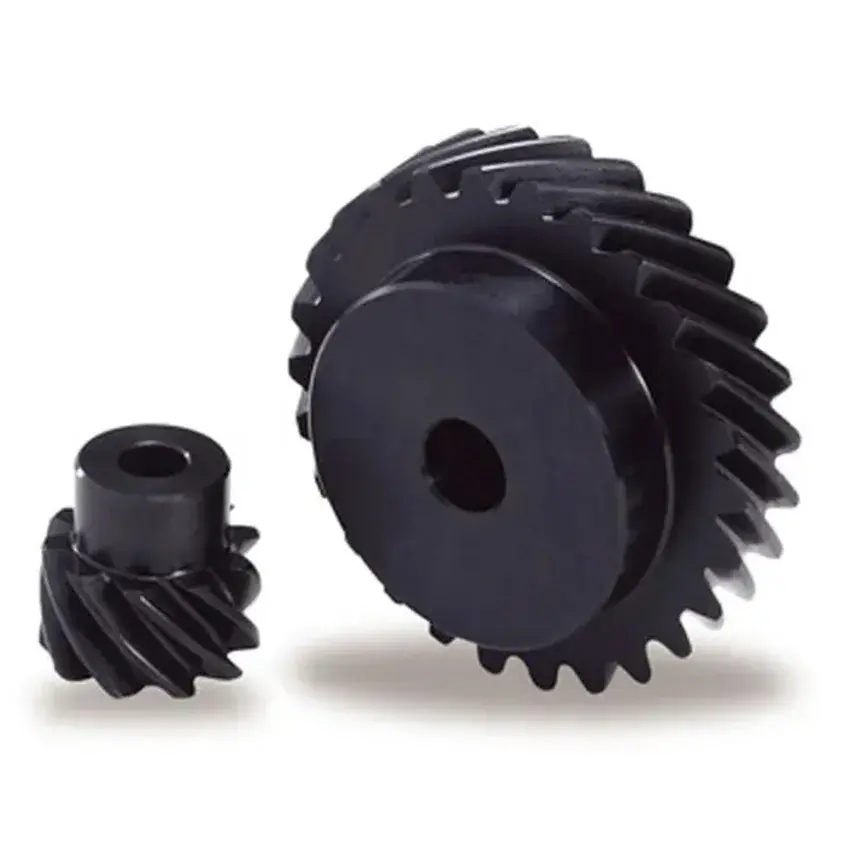

Steel crossed helical gears
Steel Crossed Helical Gears

Höghållfast legerat stål för applikationer med tung belastning och högt vridmoment i industriella drivsystem och fordonshjälpsystem.

Stainless steel crossed helical gears
Korsade spiralkugghjul i rostfritt stål

Korrosionsbeständig för medicinsk utrustning, livsmedelsmaskiner, fuktiga miljöer och utomhusinstallationer.

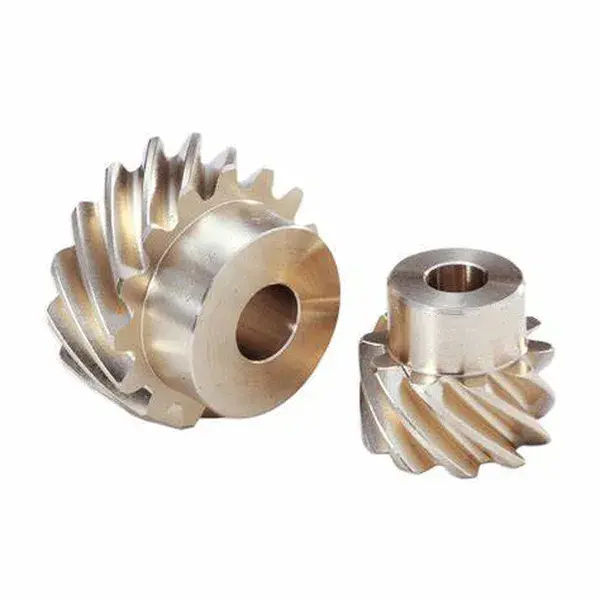

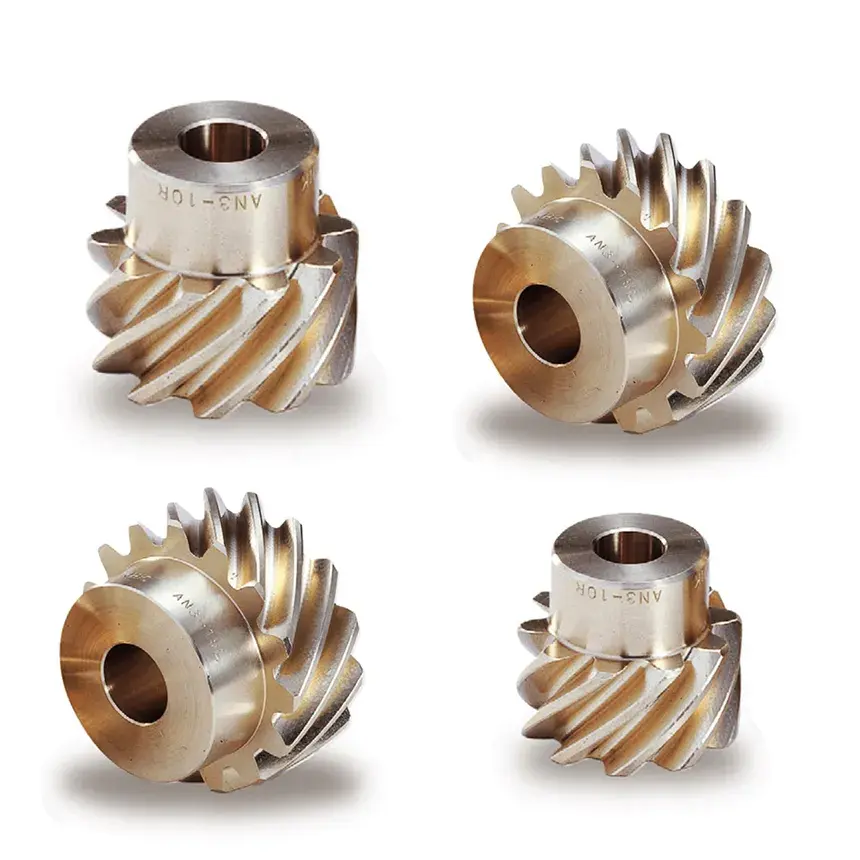

Aluminum bronze crossed helical gears
Aluminium brons korsade spiralformade kugghjul

Bra slitstyrka och lastkapacitet, lämplig för tunga maskiner, gruvutrustning och högvridmomentöverföring.

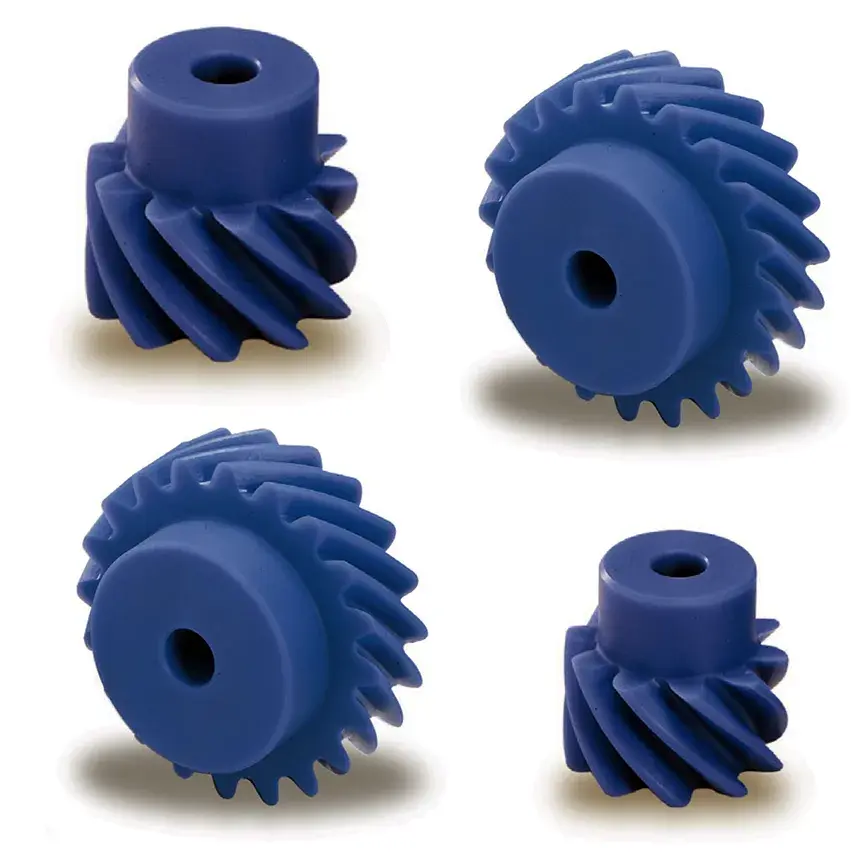

Nylon crossed helical gears
Nylon korsade spiralväxlar

Lätt och tyst gång för smarta hemenheter, kontorsutrustning och lågbelastningsprecisionsinstrument.

Tillämpningar inom precisionsinstrument, medicinsk utrustning och industriella drivenheter

Elektronik Laptop kylfläkt överföring

Precision på mikronnivå passar det kompakta utrymmet mellan motoraxel och fläktbladsaxel, håller fläkten tyst och stöder tunn och lätt design.

Medicinsk Tandläkarstol multi-vinkeljustering

Överför kraft till rygg- och säteskomponenter i olika vinklar. Materialalternativ av medicinsk kvalitet stöder säker och pålitlig drift.

Bil Motorhjälpdrivning

Klarar stora vridmoment och stötbelastningar från vattenpumpar och generatorer. Värmebehandling förbättrar slitstyrkan och styrkan vid höga temperaturer och vibrationer.

Smart hem Smart gardintransmission

Sänder i en icke-parallell vinkel med lågt ljud, sparar installationsutrymme och ger hemautomationssystem komfort.

För relaterade transmissionskomponenter, seSkruvväxelkategori, denSnäckväxel och snäckaxelsida ochSpur Gearräckvidd.

Kvalitetsbevis, inspektion och exportstöd

Material- och värmebehandlingsregister

Materialkvalitet och värmebehandlingsregister kan tillhandahållas med bulkförsändelser för kvalitetsgranskning av köparen.

Tandprofil och måttbesiktning

Modul, kuggnummer, axelvinkel, hål, kilspår och kuggyta kontrolleras mot beställd ritning eller kundprov.

Nät- och bruskontroll

Prov- och bulkpartier kontrolleras för jämn maskning, lågt ljud och stabil transmission innan packning.

Exportförpackning

Kugghjulen är packade med rostskyddsolja och skyddsomslag. Bulkorder kan pallas och bandas för sjöfrakt, flygfrakt eller expressleverans.

Anpassad OEM-beställningsprocess

Steg 01 Skicka ansökningsinformation

Ange modul, tandnummer, axelvinkel, borrning, kilspår, material, ytbehandling, kvantitet och destinationsport.

Steg 02 Ritning eller provgranskning

Raydafon granskar OEM-ritningen eller det fysiska provet och bekräftar specifikationer och materialval.

Steg 03 Prov och godkännande

För skräddarsydda projekt tar Raydafon fram ett prov för köparbekräftelse innan bulkproduktion.

Steg 04 Produktion och offert

Efter godkännande tillhandahåller Raydafon en FOB Ningbo offert, produktionsschema och packningsdetaljer.

Vanliga frågor

Vad är korsade spiralväxlar?

Korsade spiralkugghjul, även kallade skruvkugghjul, är spiralformade kugghjul som griper in i icke-parallella, icke-korsande axlar. De överför kraft mellan axlar i en vinkel, vanligtvis 25° till 90°, och används där layoututrymmet är begränsat och mjuk, tyst transmission krävs.

Vilket modul- och axelvinkelområde producerar Raydafon?

Raydafon tillverkar korsade spiralväxlar med modul 0,8-4 mm och axelvinkel justerbar från 25° till 90°. Slipad tandyta och transmissionseffektivitet över 90 % är standard i produktionssortimentet. Anpassad modul, tandnummer och axelvinkel stöds mot kundritningar.

Vilka material finns tillgängliga?

Materialalternativ inkluderar höghållfast legerat stål, rostfritt stål, aluminiumbrons, nylon och slitstark teknisk plast. Materialvalet beror på belastning, hastighet, korrosionsbeständighet och bullerkrav.

Vilka är de viktigaste tillämpningarna?

Korsade spiralformade växlar används i kompakt automationsutrustning, kylfläktar för bärbara datorer, justeringssystem för tandläkarstolar, hjälpmotorer för bilmotorer som vattenpumpar och generatorer, och smarta gardintransmissionsenheter. Alla tillämpningar som kräver icke-parallell axeltransmission i begränsat utrymme kan använda korsade spiralväxlar.

Kan Raydafon tillverka anpassade OEM-korsade spiralväxlar?

Ja. Raydafon stödjer OEM-produktion från kundritningar eller fysiska prover. Anpassad modul, tandnummer, axelvinkel, borrning, kilspår, material, ytbehandling och egna märkesförpackningar finns tillgängliga.

Vilken information behövs för en offert?

Skicka ritnings- eller provdetaljer, modul, tandnummer, axelvinkel, borrning, kilspår, material, ytbehandling, orderkvantitet och destinationsport. Raydafon kommer att svara med en FOB Ningbo offert och ledtid.

Erbjuder du prover före bulkbeställningar?

Ja. Raydafon kan ta fram prover för köparbekräftelse innan bulkproduktion. Provets ledtid beror på ritningskomplexitet och materialval.

Är du redo att köpa anpassade korsade spiralväxlar?

Skicka din ritning eller provdetaljer, modul, tandnummer, axelvinkel, borrning, kilspår, material, ytbehandling, orderkvantitet och destinationsport. Raydafon kommer att bekräfta specifikationen, ta fram ett prov om det behövs och sedan tillhandahålla en FOB Ningbo offert med ledtid och packningsdetaljer.
